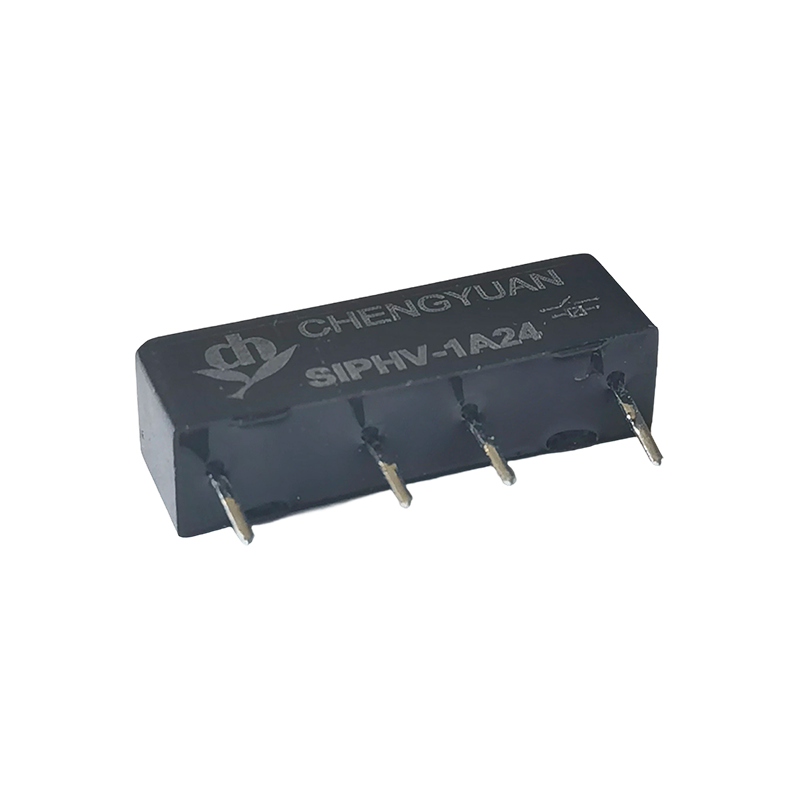

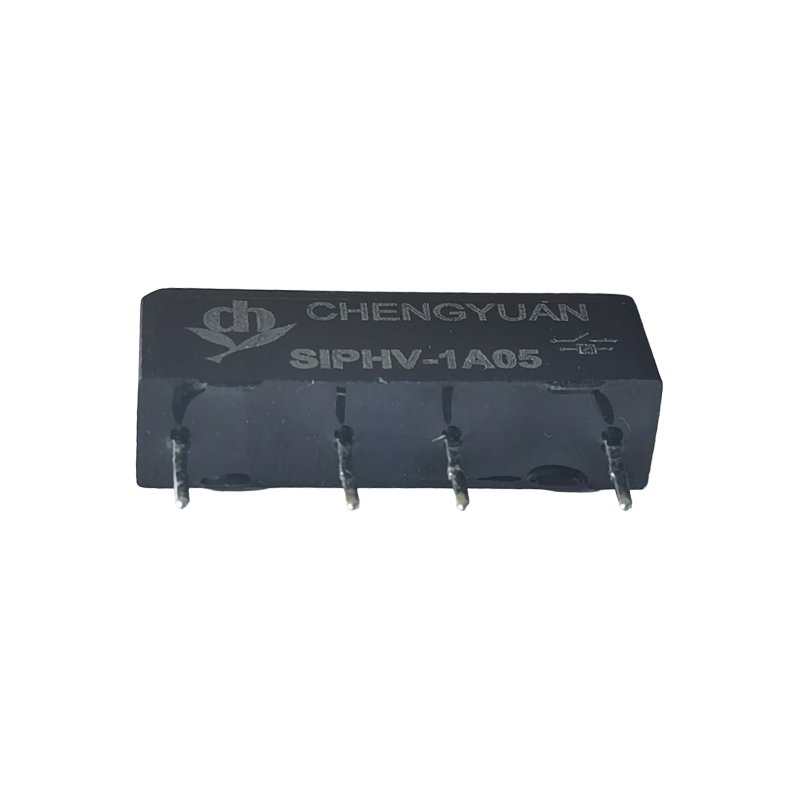

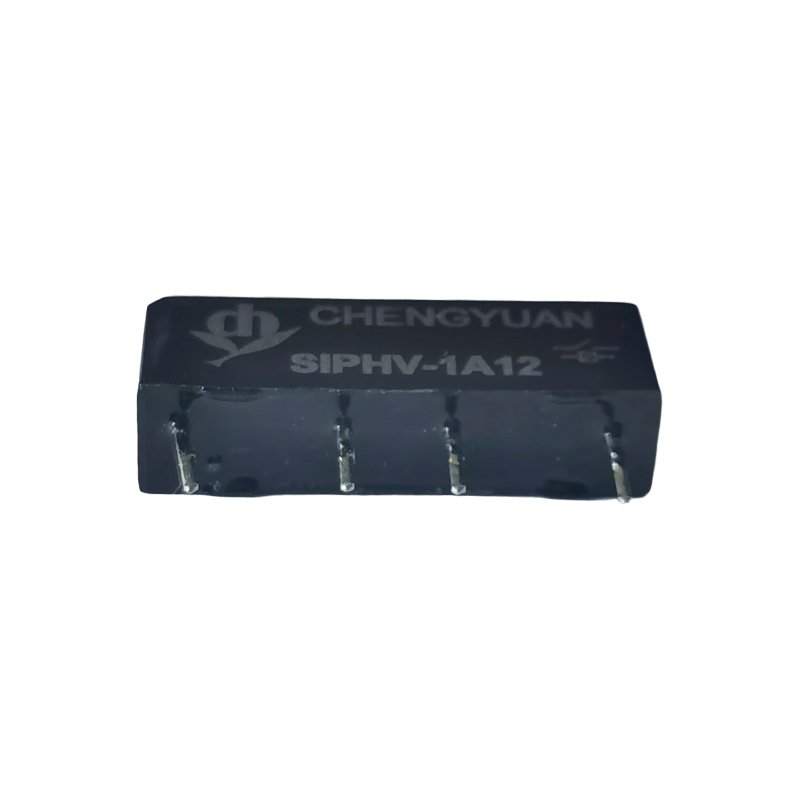

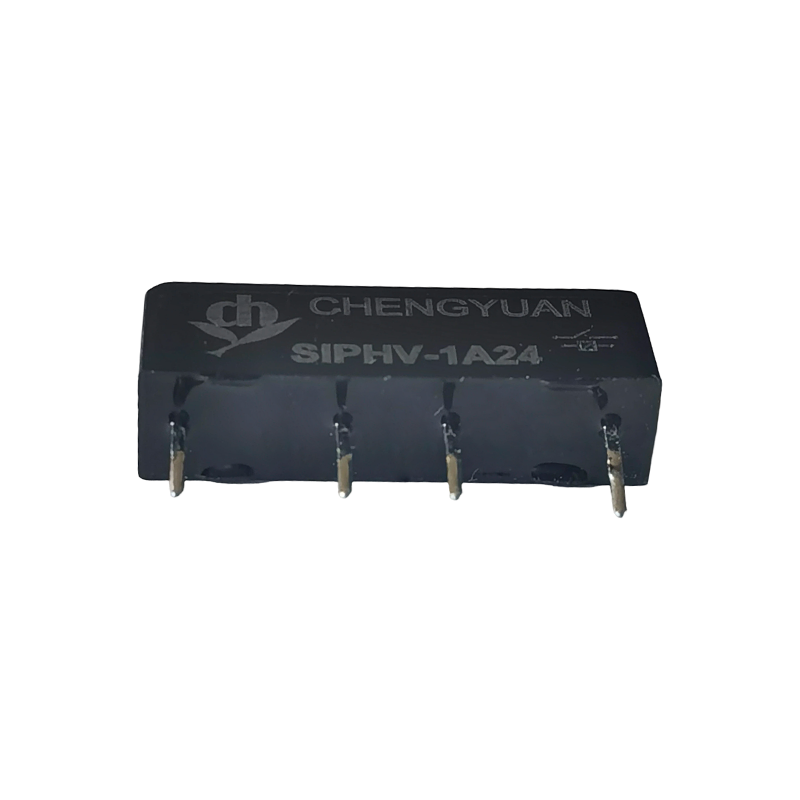

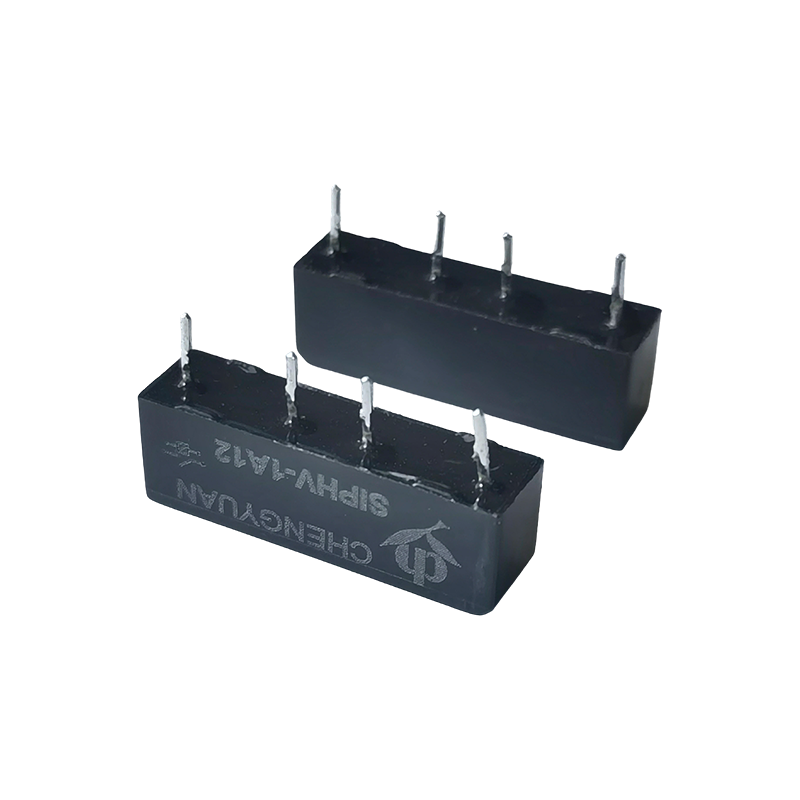

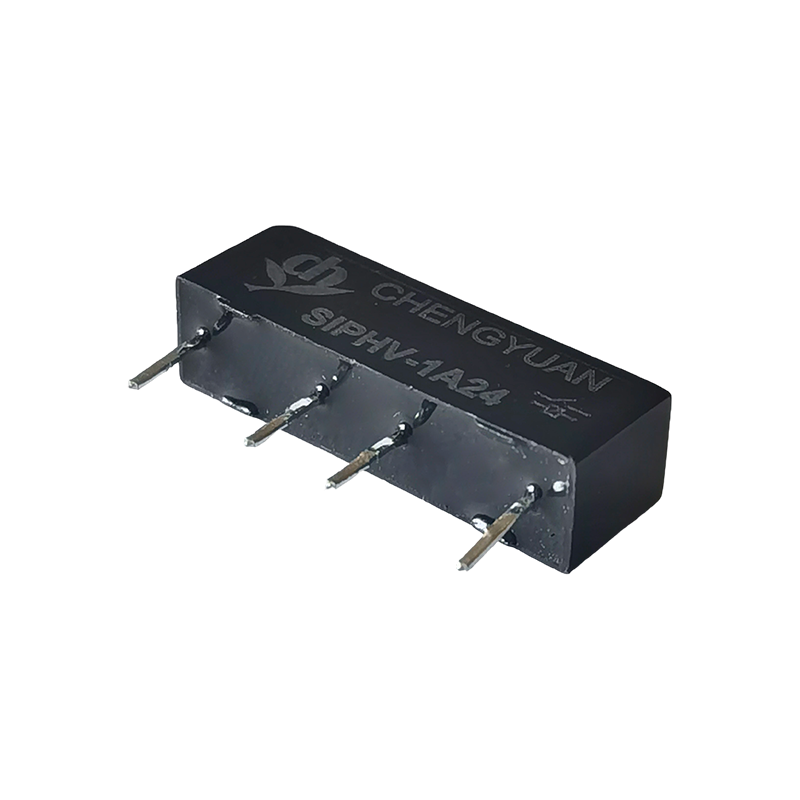

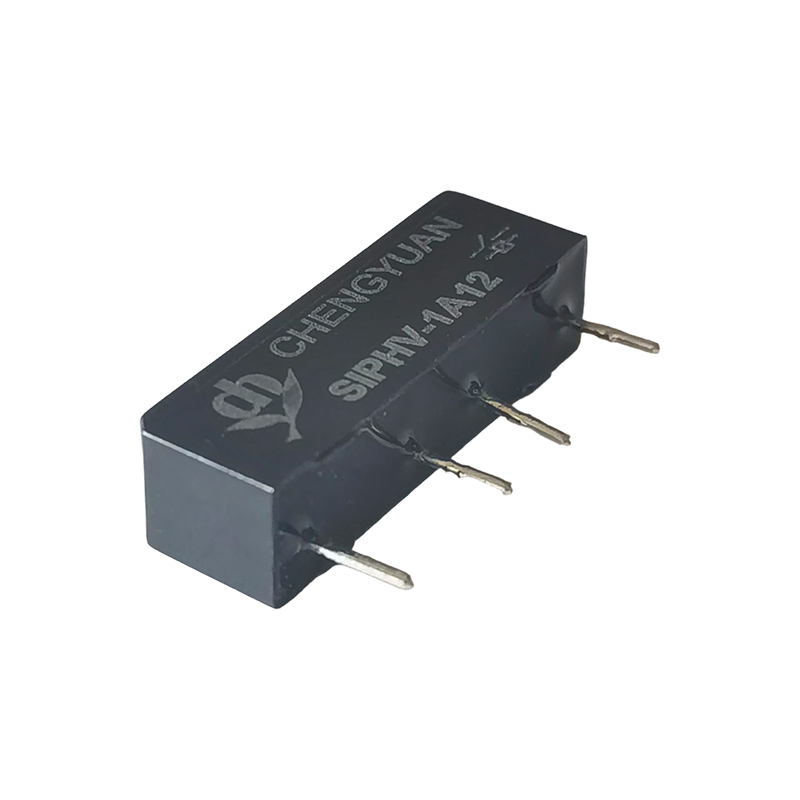

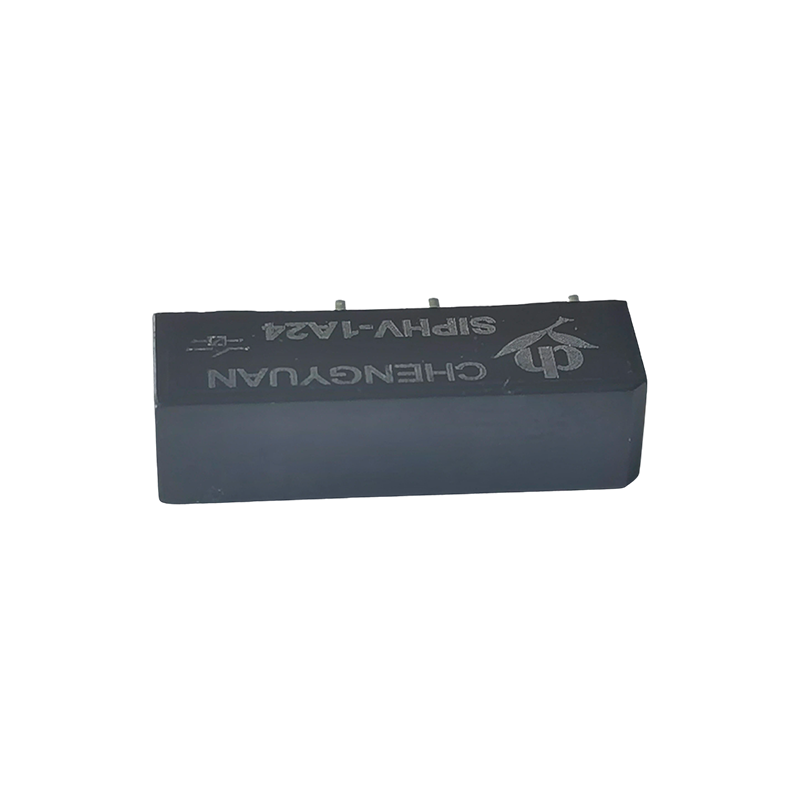

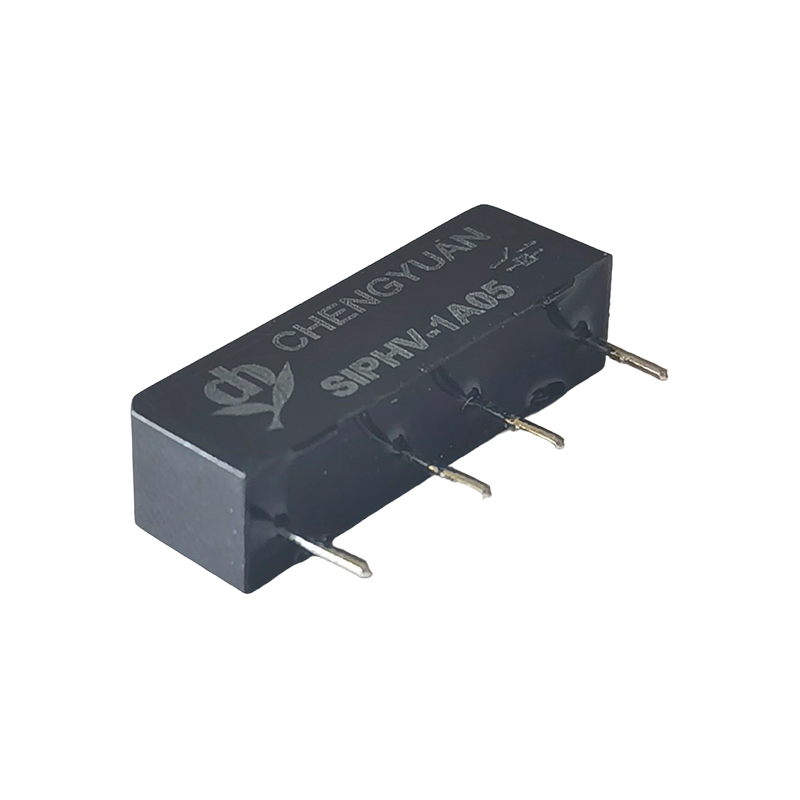

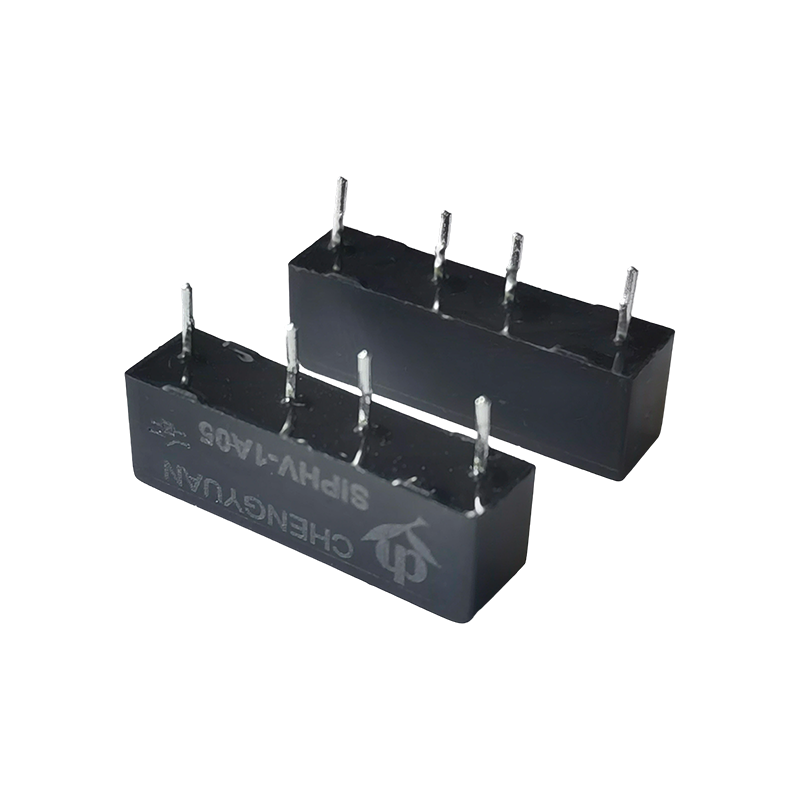

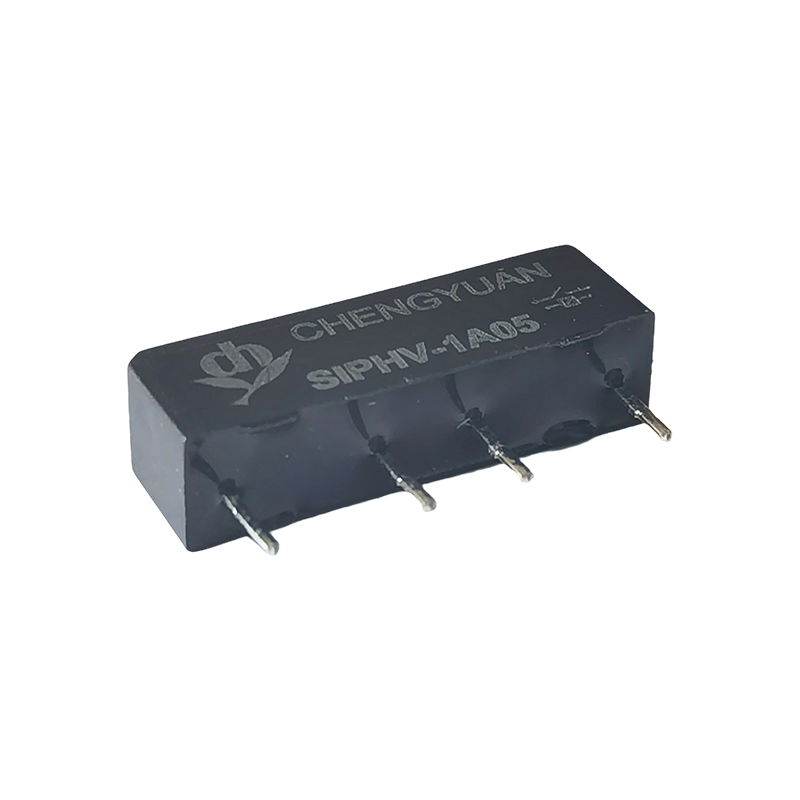

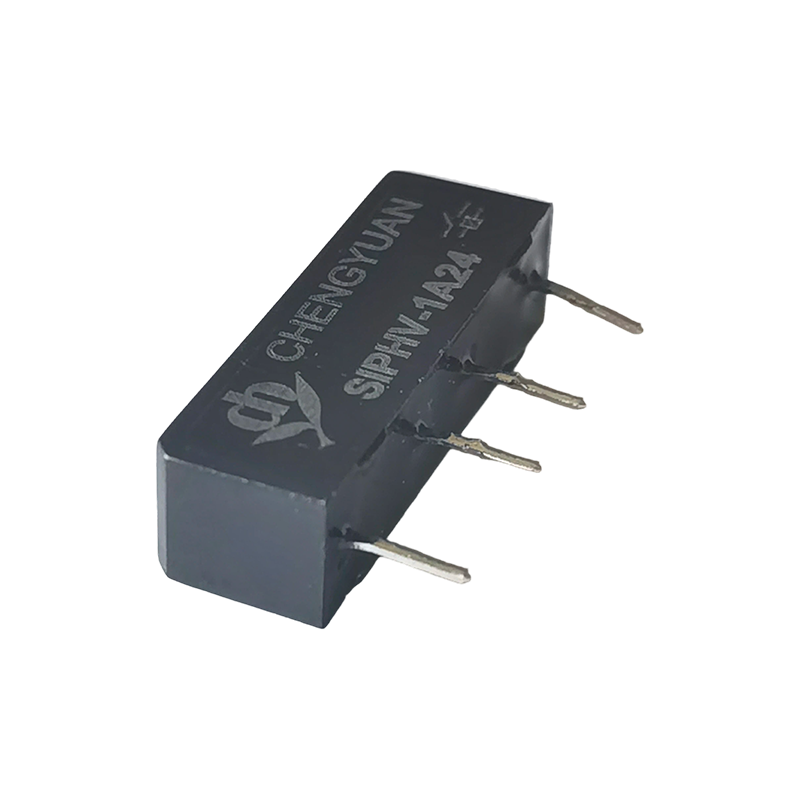

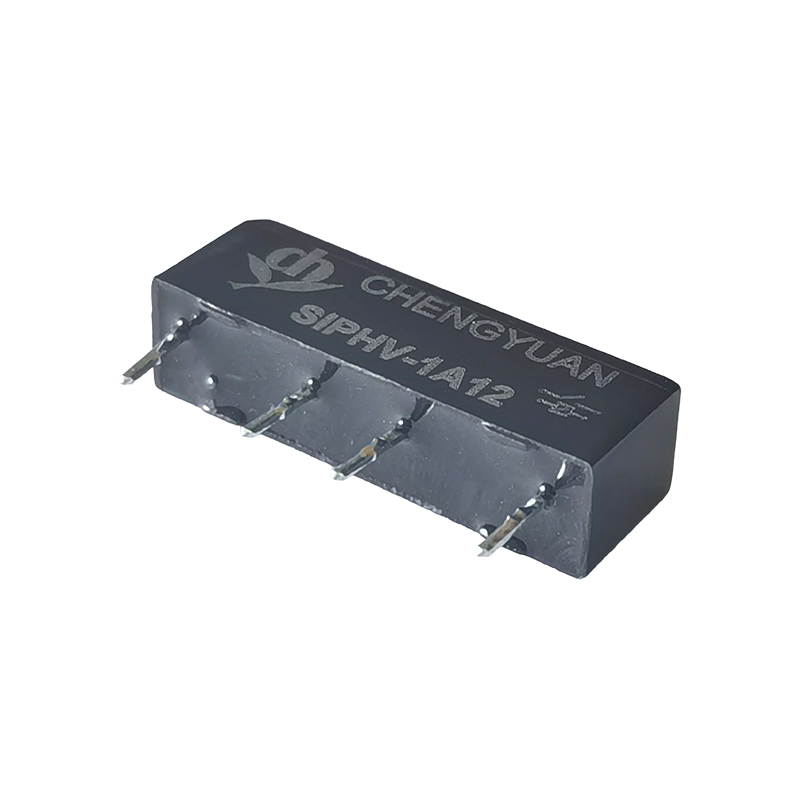

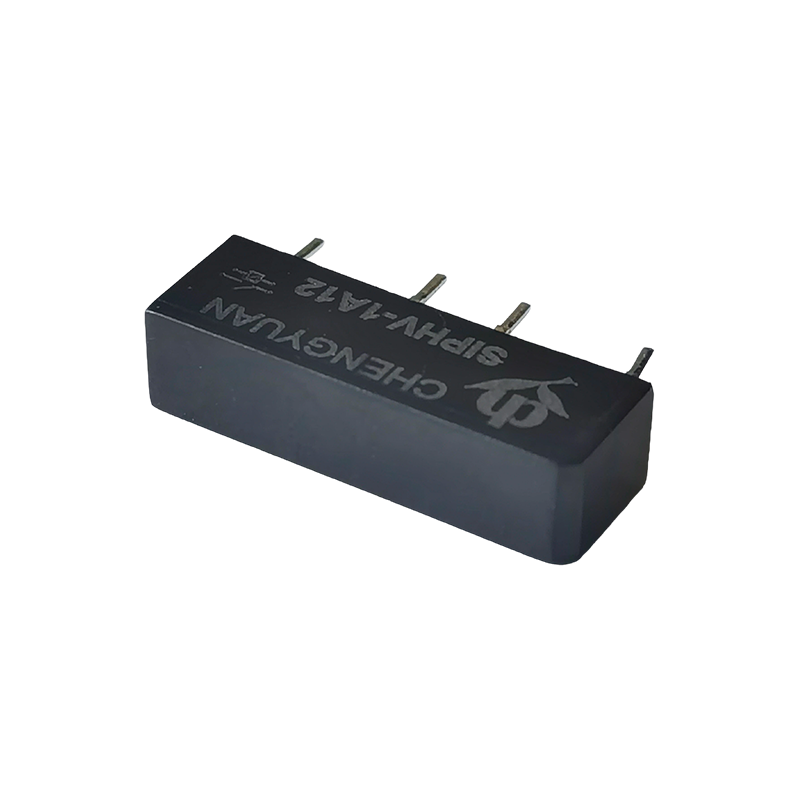

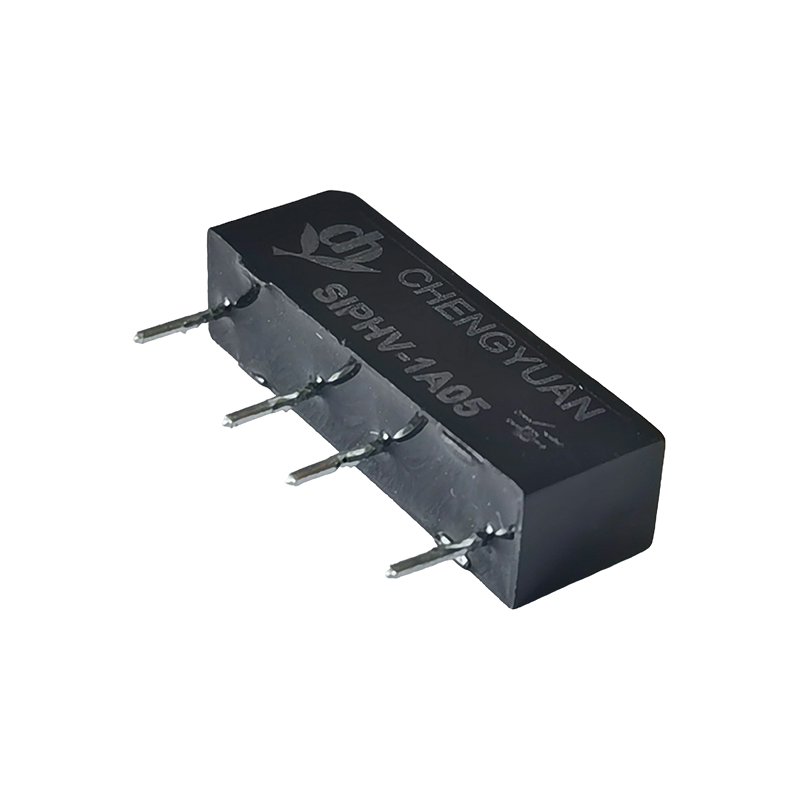

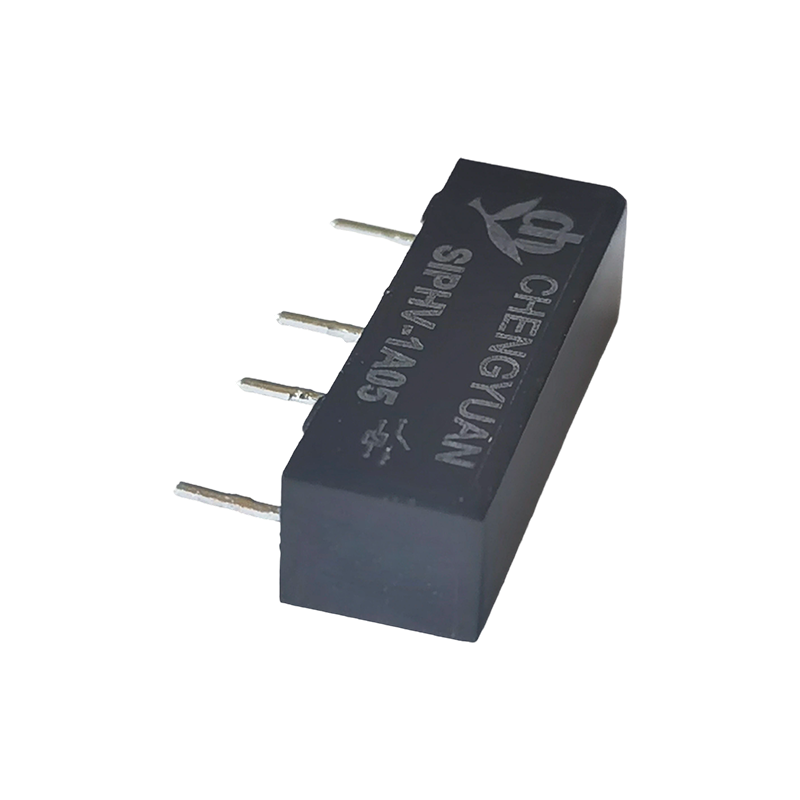

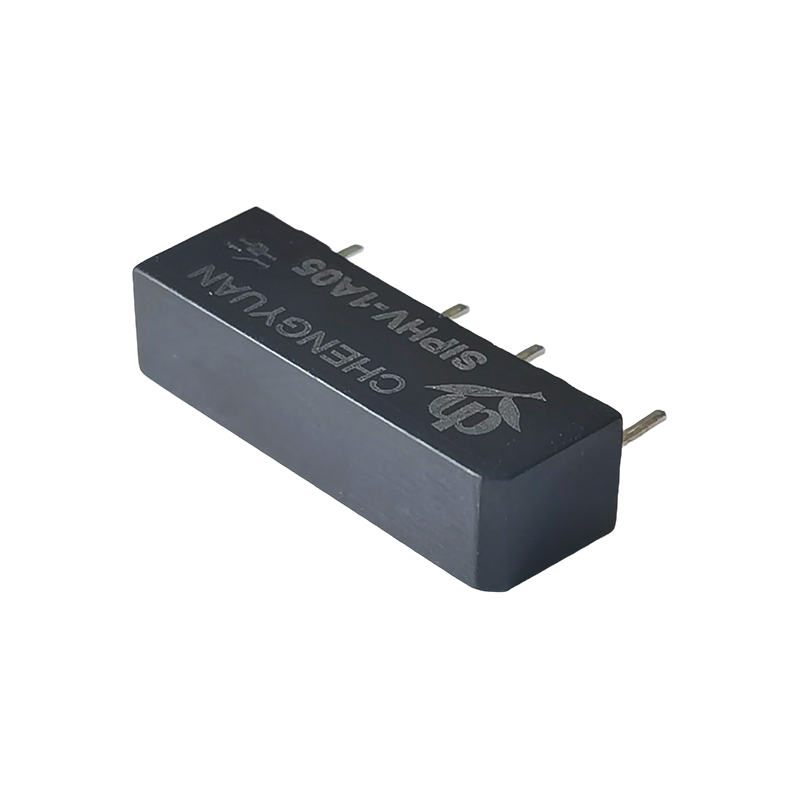

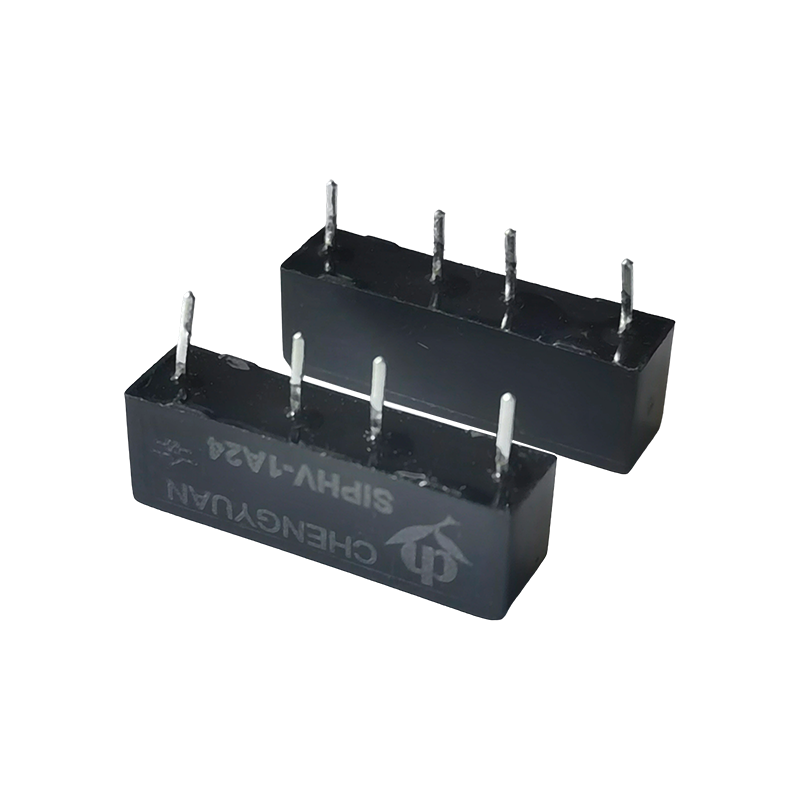

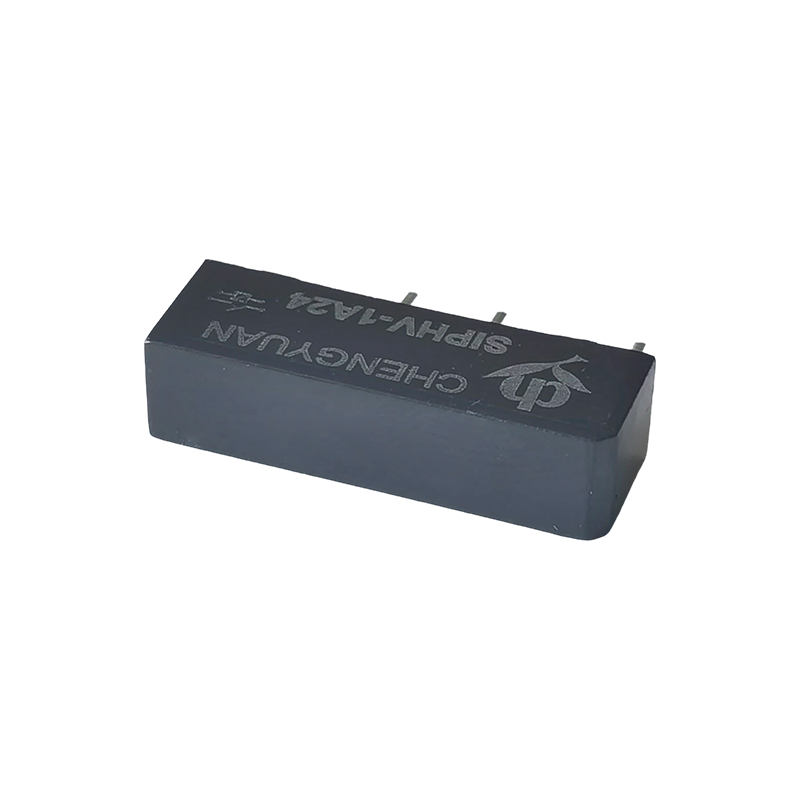

Produktegenskaber:
Ultrahøj spændingsmodstand: Maksimal nominel spænding op til 4KVDC, i stand til at modstå belastninger på 1000VAC peak/VDC, der langt overstiger spændingsmodstandsniveauet for typiske relæer.
Reed switch-teknologi: Bruger en reed switch som kerne switch-element, der tilbyder hurtig switch-hastighed, lang levetid og lav kontaktmodstand.
Miniatureemballage: Kompakt SIP-design (Single In-line Package) sparer markant plads på printpladen, hvilket letter montering med høj tæthed.
Direkte PCB-montering: Designet specielt til printkort, hvilket sikrer sikker lodning og egnethed til automatiseret produktion.
Lavt strømforbrug: Spolespænding fra 3VDC til 24VDC, let integreret i forskellige lavspændingskontrolkredsløb.
Typiske applikationer:
Højspændingstestudstyr: Anvendes i testinstrumenter såsom spændingsmodstandstestere og isolationstestere til at skifte og isolere højspændingssignaler.
Medicinsk elektronik: Velegnet til højspændingskontrolsektioner i medicinsk udstyr, hvilket sikrer sikker isolation.
Kommunikationsudstyr: Anvendes i kredsløbsmoduler, der kræver højspændingsisolering eller switching i kommunikationssystemer.
Præcisionsmåleinstrumenter fungerer som en nøglekomponent til højspændingssignalomskiftning i højpræcisionsmålesystemer.
Industriel automation: Bruges til signaltransmission og beskyttelse i højspændingskontrolkredsløb.
| Bedømmelse af kontaktpersoner |
| Kontakt aftale | 1A; |
| Bedømmelse af kontaktpersoner | 100 W (maks. switch-spænding 350 VDC, 300 VAC) |
| Maks. omskiftningsspænding | 1000VAC peak/VDC |
| Max skiftestrøm | 1,0A |
| Max bærestrøm | 2,5A |
| Forventet levetid | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Spoleparameter |
| Spolespænding (VDC) | Spole modstand Ω± 10 % | Normal strøm (mA) | Frigivelsesspænding VDC(min) (8 % af nominel spænding) | Optag spænding VDC (maks.) (75 % af nominel spænding) |
| Bedømt | Maks |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Forsigtig:1, brug af en spolespænding, der er mindre end den nominelle spolespænding, vil kompromittere driften af relæet.
2, Pick-up og release spænding er kun til testformål og skal ikke bruges som designkriterier.
| Driftstilstand |
| Kontakt modstand | 150 mΩ |
| Nedbrydningsspænding | Spole til kontakter | 4000 VDC |
| På tværs af kontakt | 4000 VDC |
| Isoleringsmodstand | Åbn kontakter 1X1011Ω MIN. Kontakter til spole 1X1011Ω MIN. |
| Kapacitans | På tværs af åben kontakt | 1,0 pF |
| Åbn kontakt til spole | 2,0 pF |
| Driftstid | 1,0 mS |
| Udgivelsestid | 0,25 mS |
| Driftstemperatur | -40℃-85℃ |
| Opbevaringstemperatur | -40℃-105℃ |
| Loddetemperatur | 5 sek. max 260℃ |

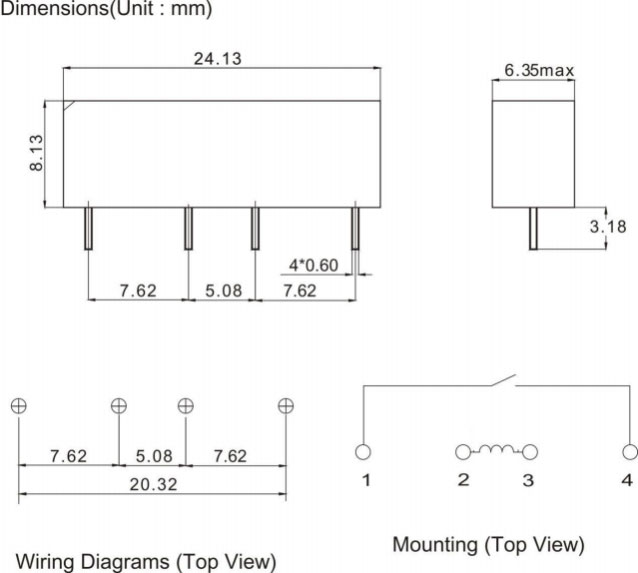

Dimensioner(mm)
| Bestillingsoplysninger |
| SIPHV - 1A 12 1 2 3 |
| 1. Varenummer: SIPHV 2. Kontaktformular:1A 3. Spole nominel spænding (VDC): DC:5,12,24 |
