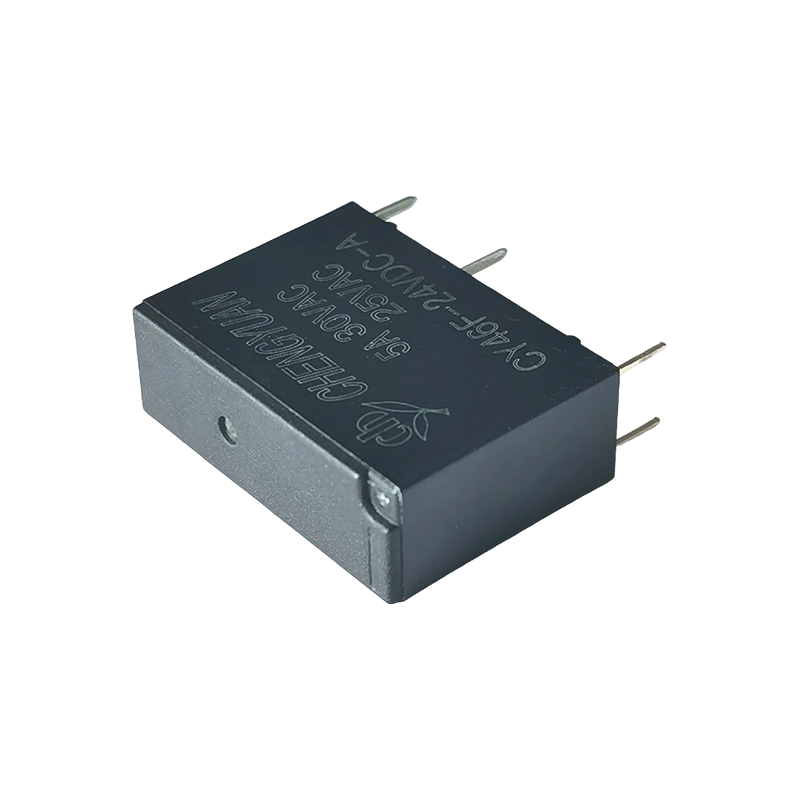

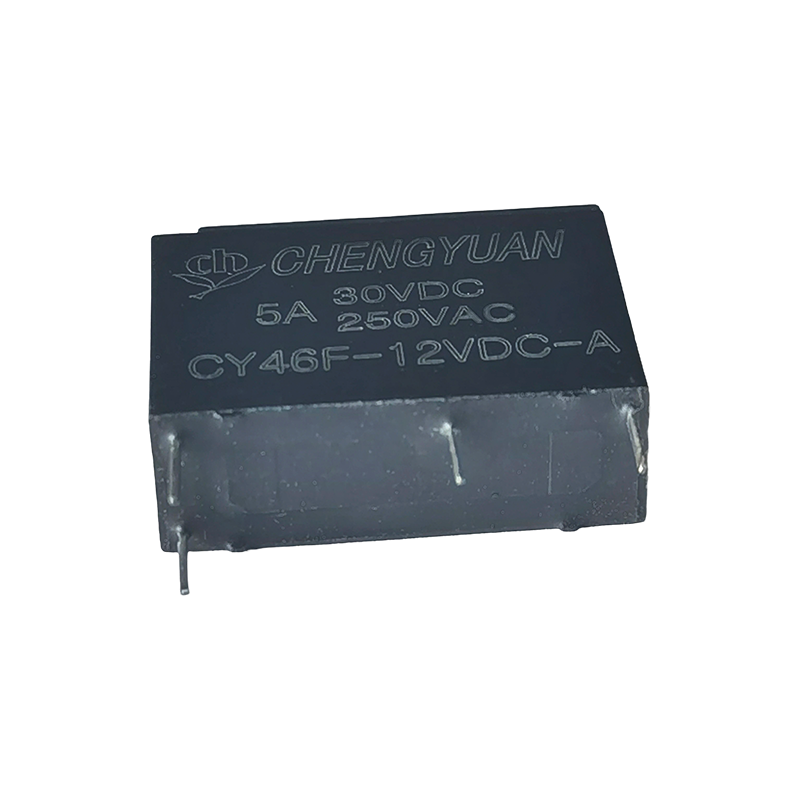

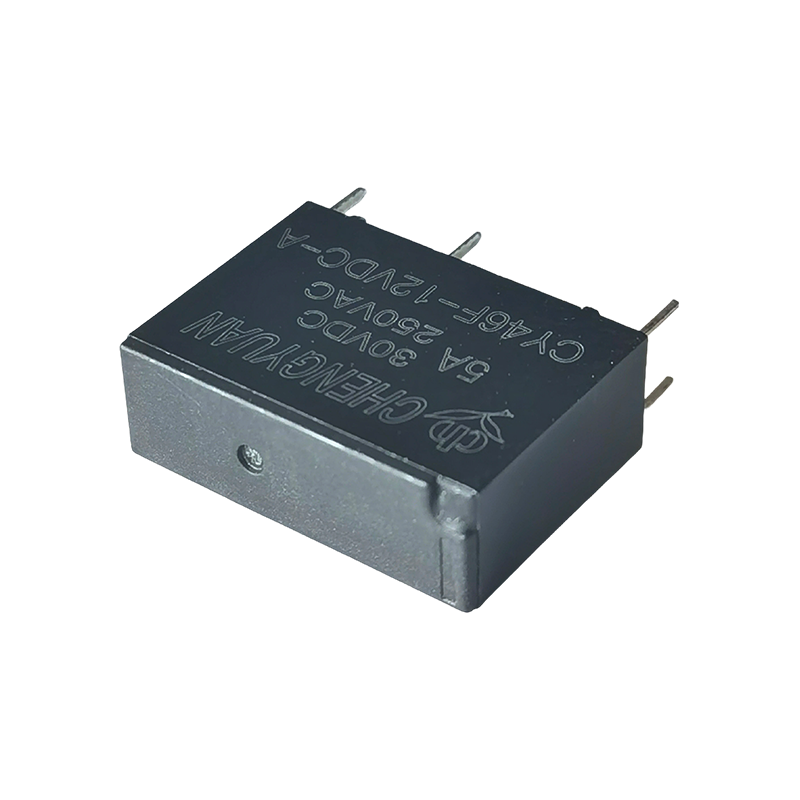

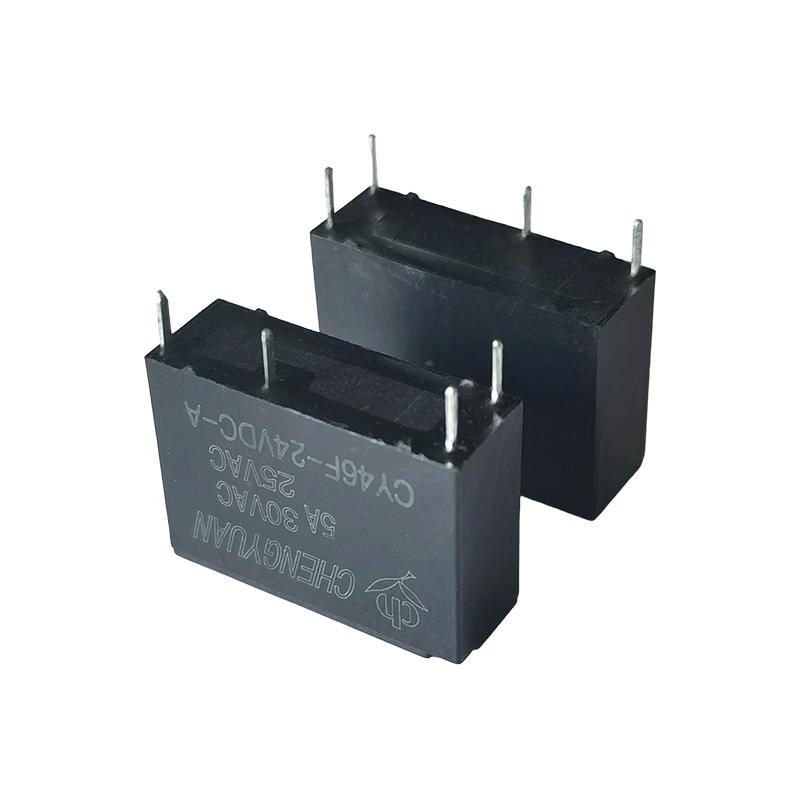

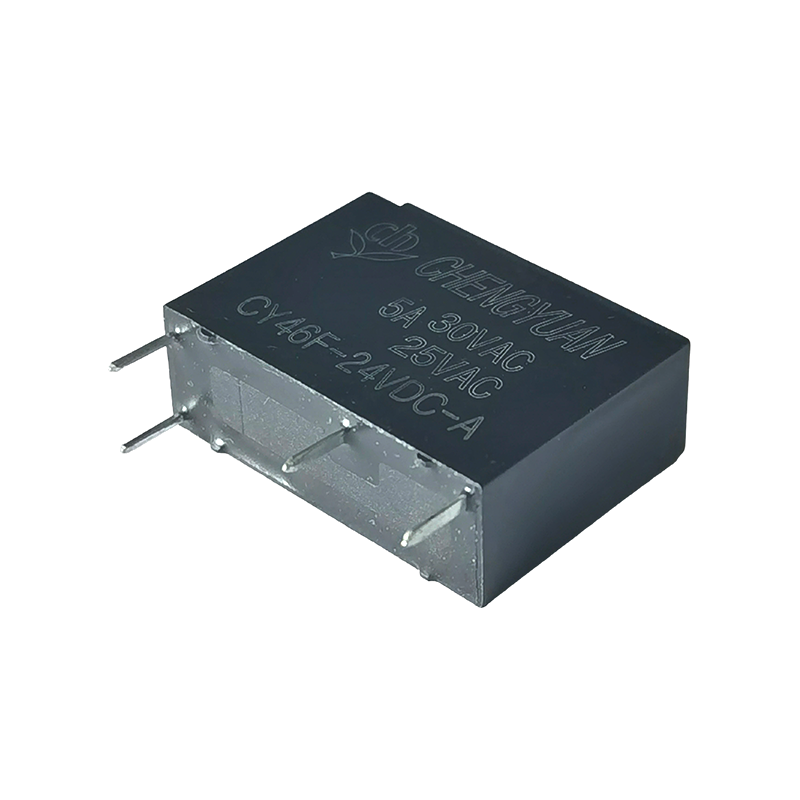

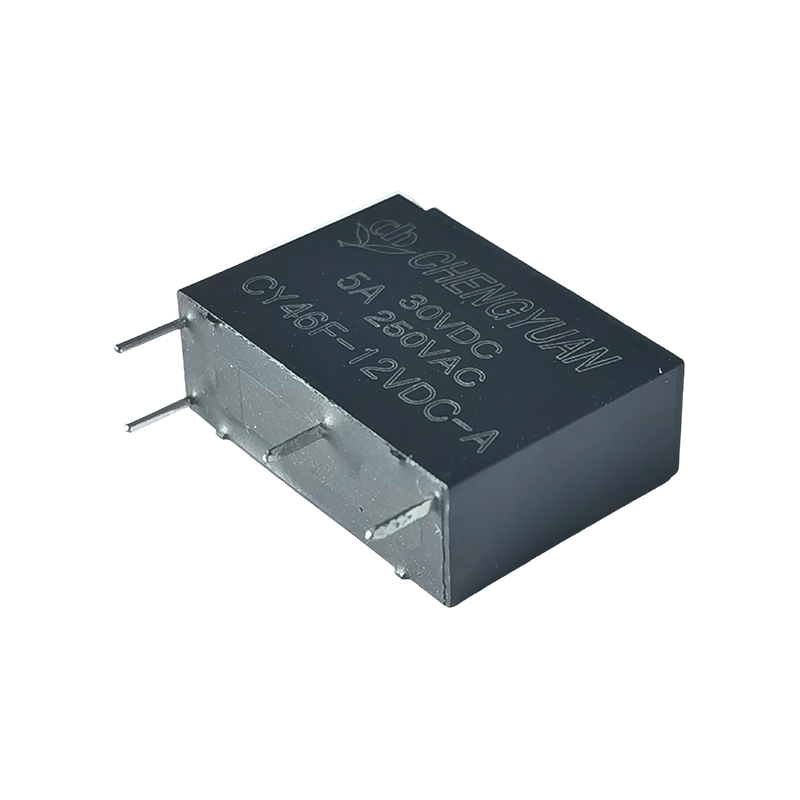

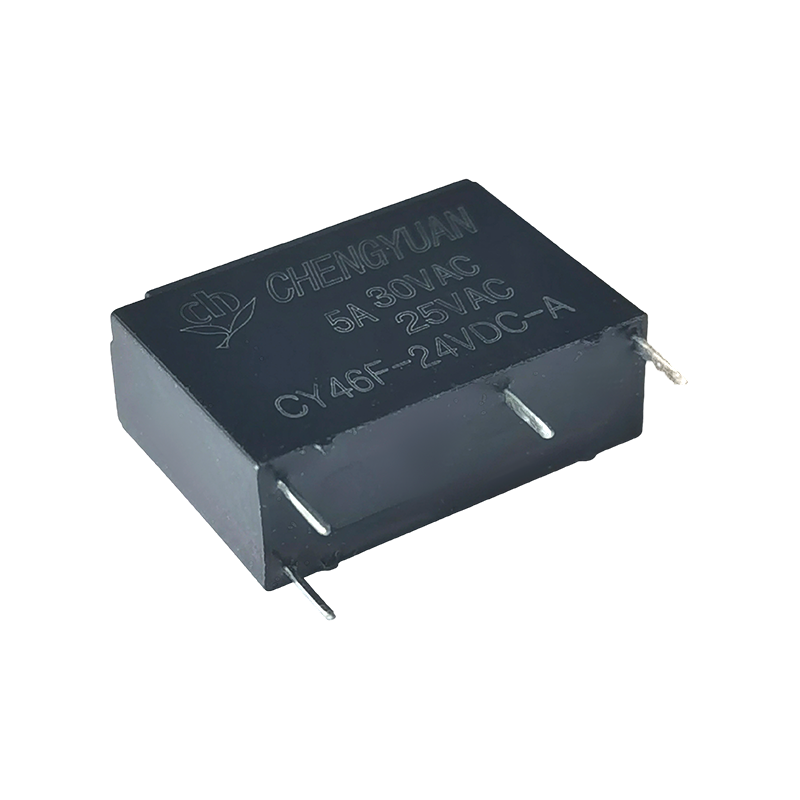

Funktioner:
• Kompakt størrelse (20*7,2*16,6 mm), velegnet til printkort med høj tæthed
• Høj modstå spænding: 4000V (mellem spole og kontakter)
• 5A kontakt koblingskapacitet
Typiske applikationer:
1. Små husholdningsapparater: Tænd/sluk-kontrol til små husholdningsapparater såsom mini riskogere, små luftfugtere, bærbare elkedler og små husholdningsventilatorer, der opfylder kravene til miniaturiseringsdesign for disse produkter;
2. Forbrugerelektroniske enheder: Powerbanker, små adaptere, digitale produktopladningskontrolmoduler og kredsløbsskift i små lyd- og videoafspillere, der udnytter deres ultra-lille størrelse til tætte PCB-layouts;
3. Industriel hjælpekontrol: Lille sensorsignalomskiftning, miniature-PLC-udvidelsesmoduler og hjælpekontrolkredsløb til automatiseringsudstyr (såsom indikatorlysstyring, små magnetventildrivere), kompatible med almindelige industrielle styrespændinger på 5VDC-24VDC;
4. Smart home-terminaler: Strømstyring til smarte sensorknuder, små smarte switches og trådløse fjernbetjeningsmodtagemoduler, der opfylder kravene til lavt strømforbrug og miniaturiseringsdesign for smart home-enheder;
5. Sikkerheds- og medicinsk hjælpeudstyr: Signaludløsende kredsløb til små sikkerhedsdetektorer (såsom dør- og vinduessensorer, røgdetektorer) og intern kredsløbskobling for bærbart medicinsk hjælpeudstyr (såsom små pulsoximetre), der sikrer stabil drift;
6. Bilelektronik-hjælpeudstyr: Styrekredsløb til små elektriske apparater i bilinteriør (såsom bilventilatorer, omgivende lys), kompatible med de almindelige 12VDC spændingsspecifikationer i køretøjer.
Kontaktdata
| Type | CY46F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100mΩ Max.(ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 5A250VAC |
| Maks. skifte strøm | 5A |
| Maks. skiftespænding | 250VAC |
| Maks. skifte strøm | 1250VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 20 ms Max. (Ingen diode) |
| Frigivelsestid | 10 ms Max. (Ingen diode) |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 4000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10.000.000 ops. (ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 operationer (ved stuetemperatur) |
| Omgivelsestemperatur | -40℃~85℃( ingen kondensering) |
| Vægt | Ca. 3,9 g |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 40 | 125 | Cirka 0,20W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Cirka 0,36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

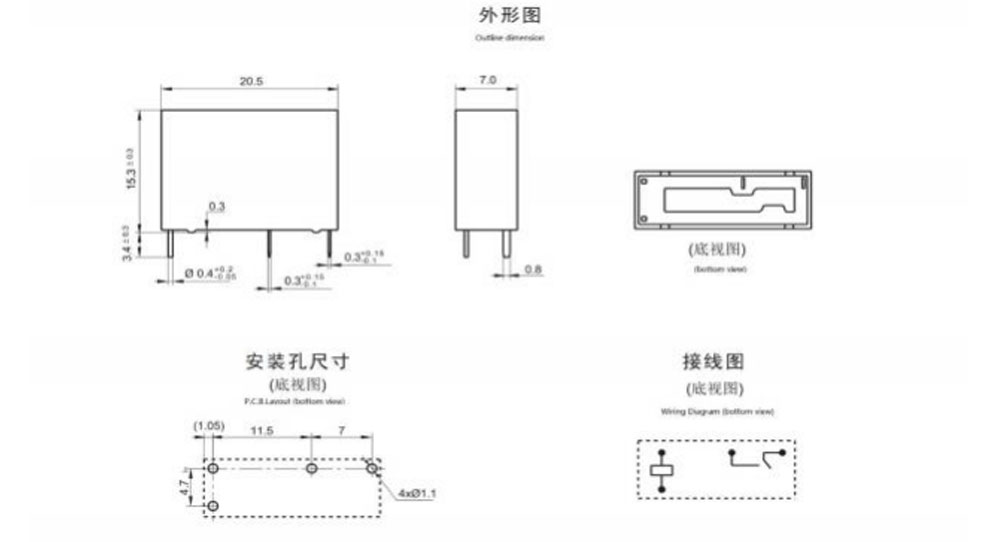

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

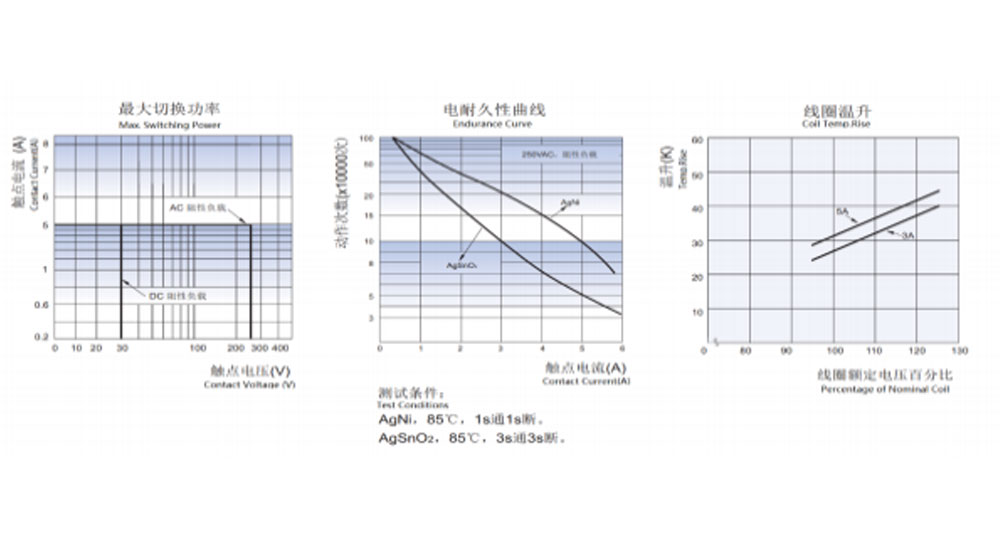

Karakteristiske kurver
Bestillingsoplysninger
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1: Type: CYF3
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: C Fra C ; H Fra A ; B Fra B
4: Nominel spænding: 5,6,9,12,18,24VDC
5: Spole Pwor: D-0,36W L-0,2W
6: Beskyttende konstruktion: S-Flux sikret,
SH-Sealed type vaskbar
7: Speciel parameter: Ingen standardtype
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Et tilpasset specielt suffiks er tilgængeligt efter at være blevet evalueret af CHENGYUAN.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
