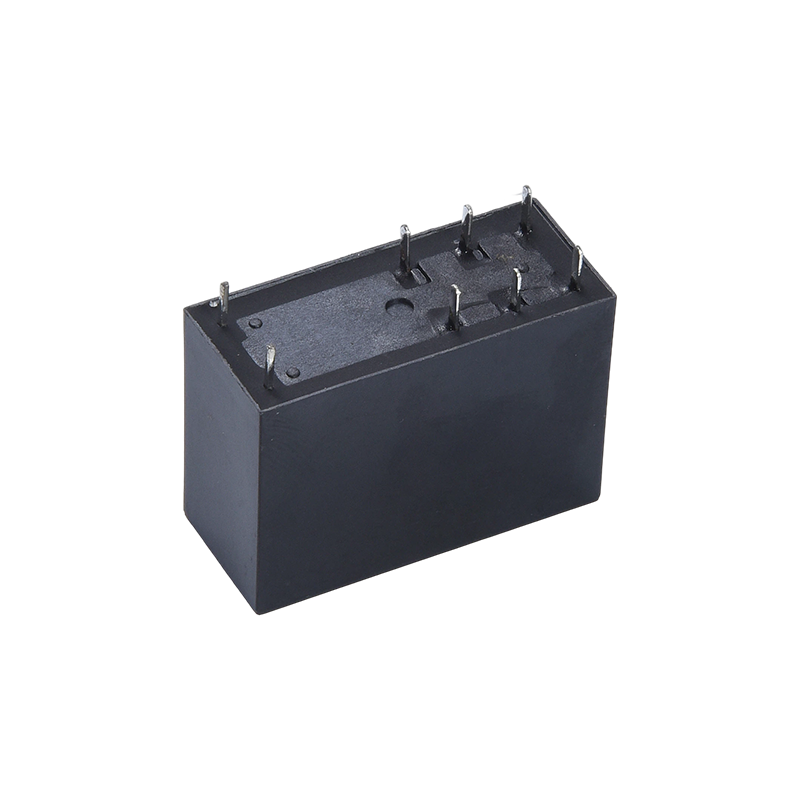

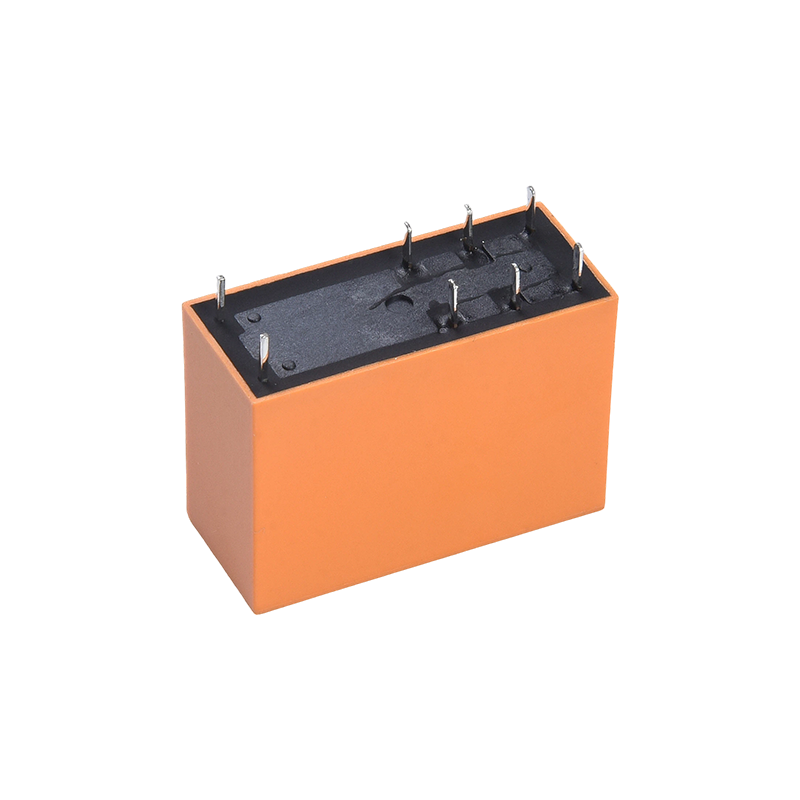

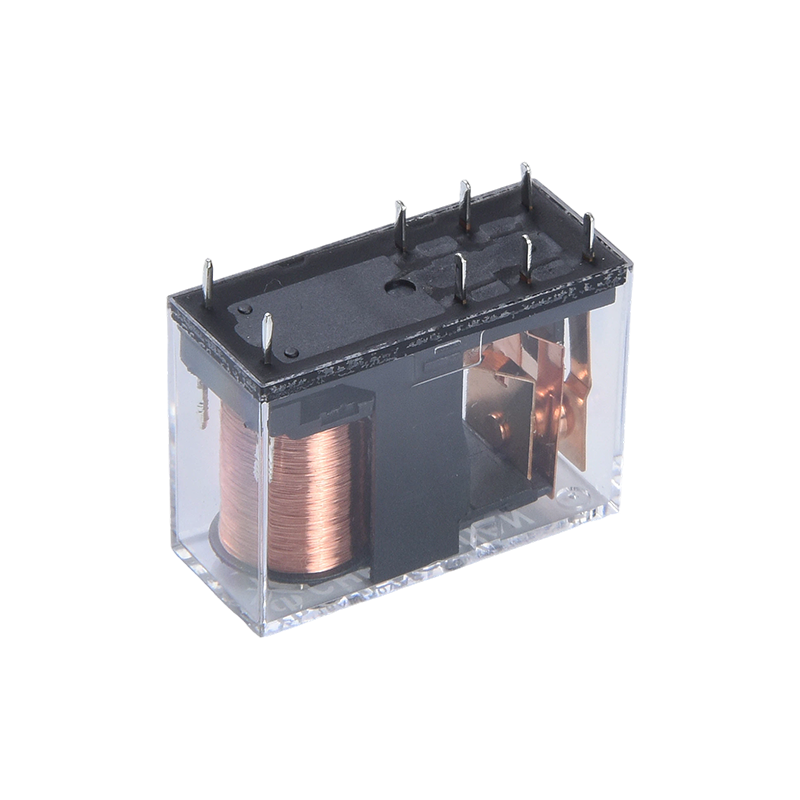

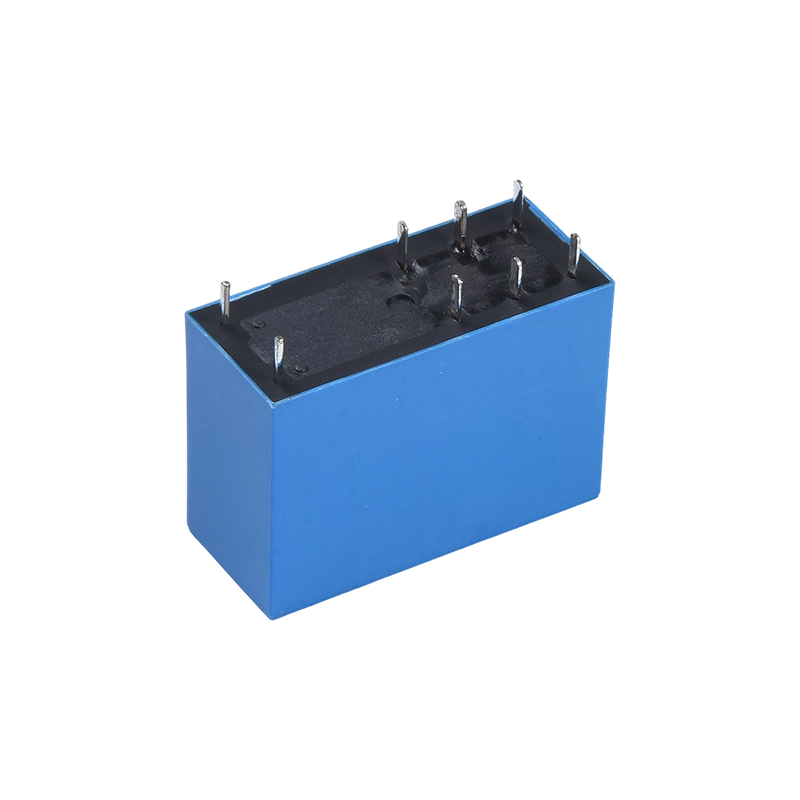

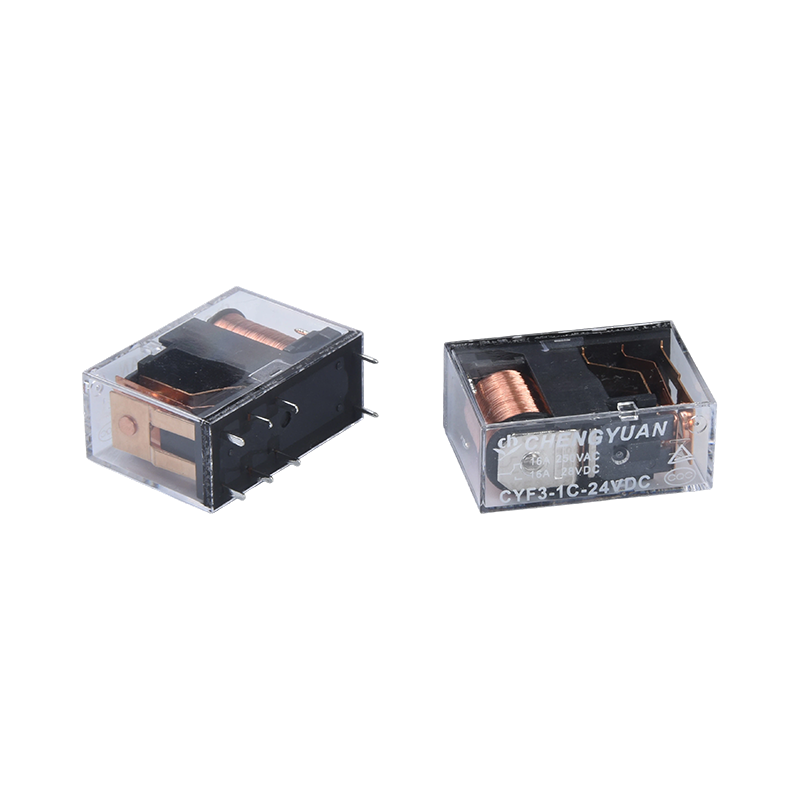

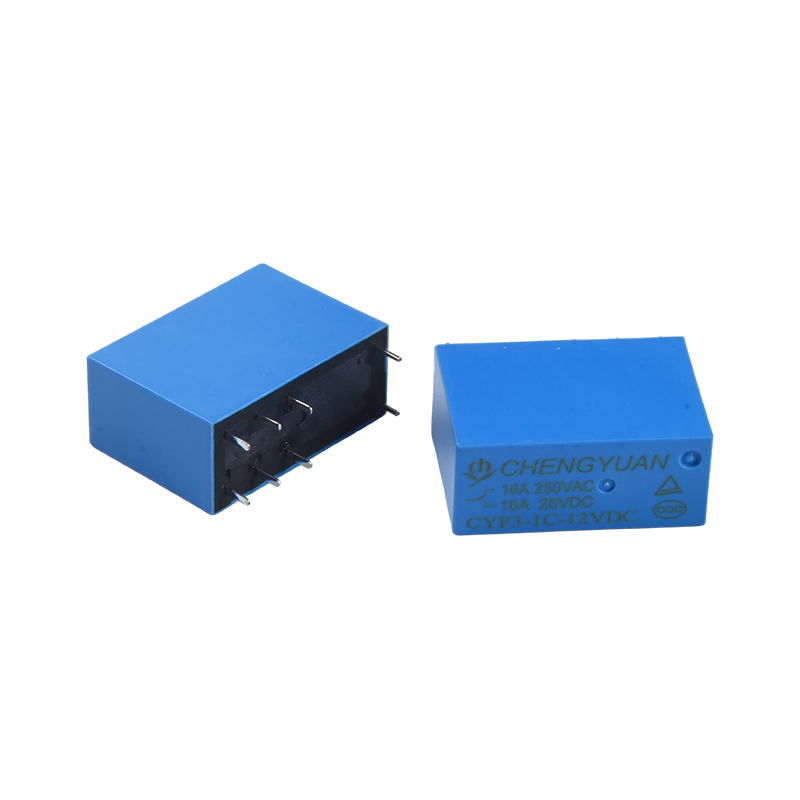

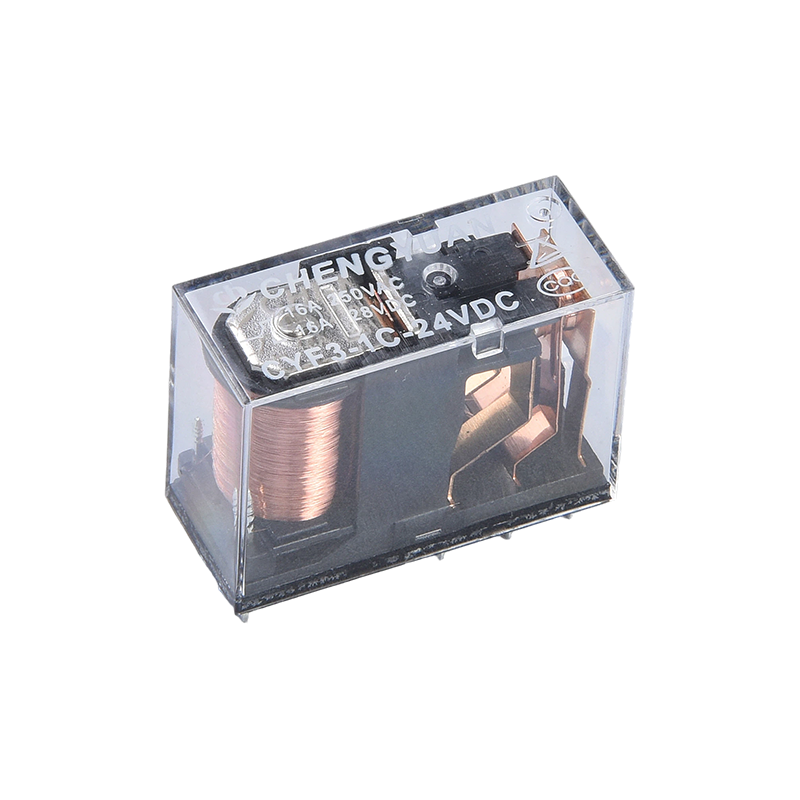

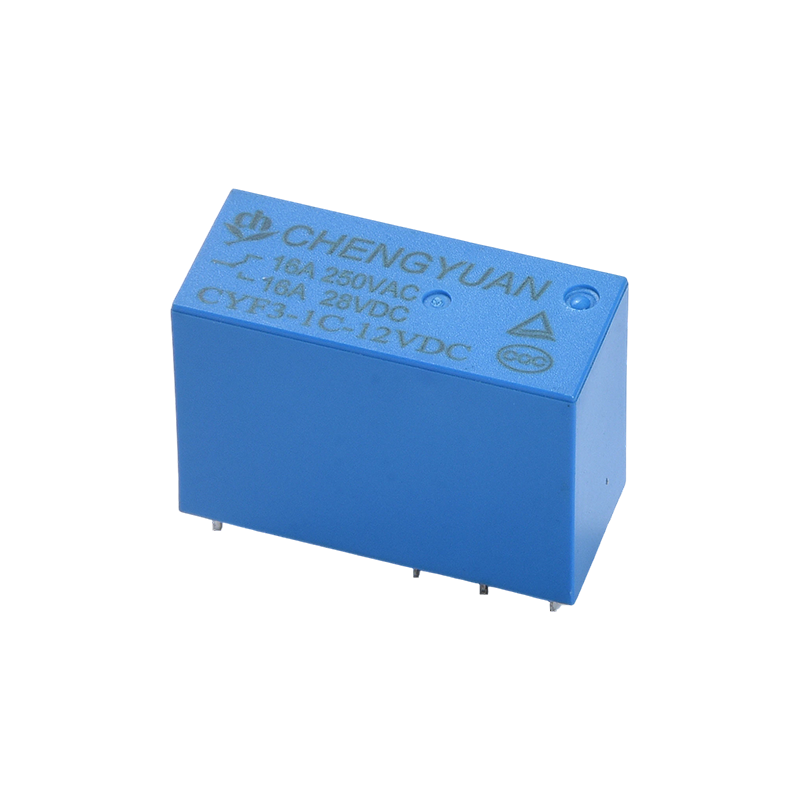

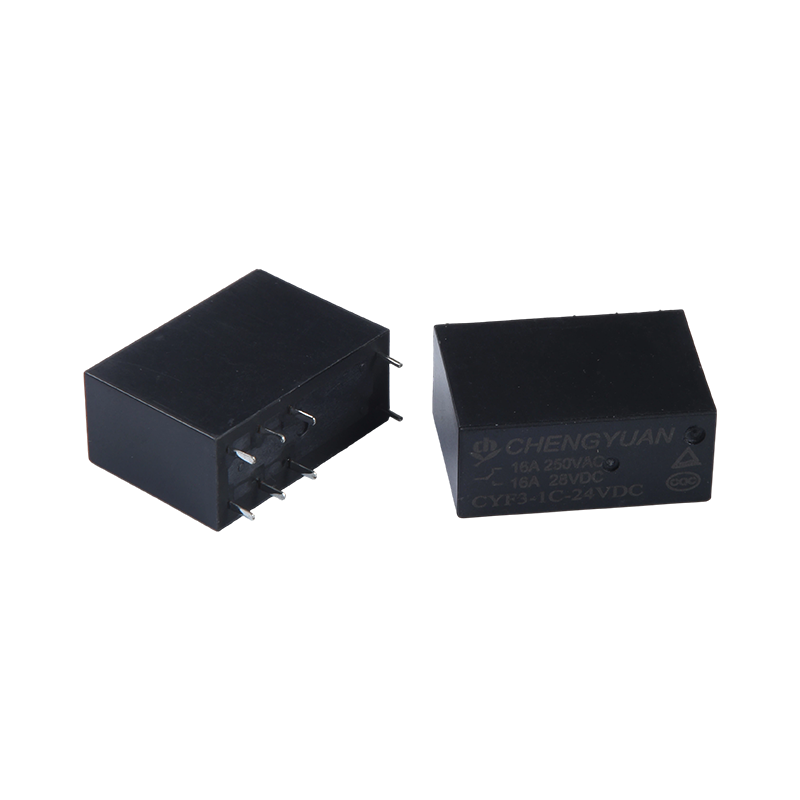

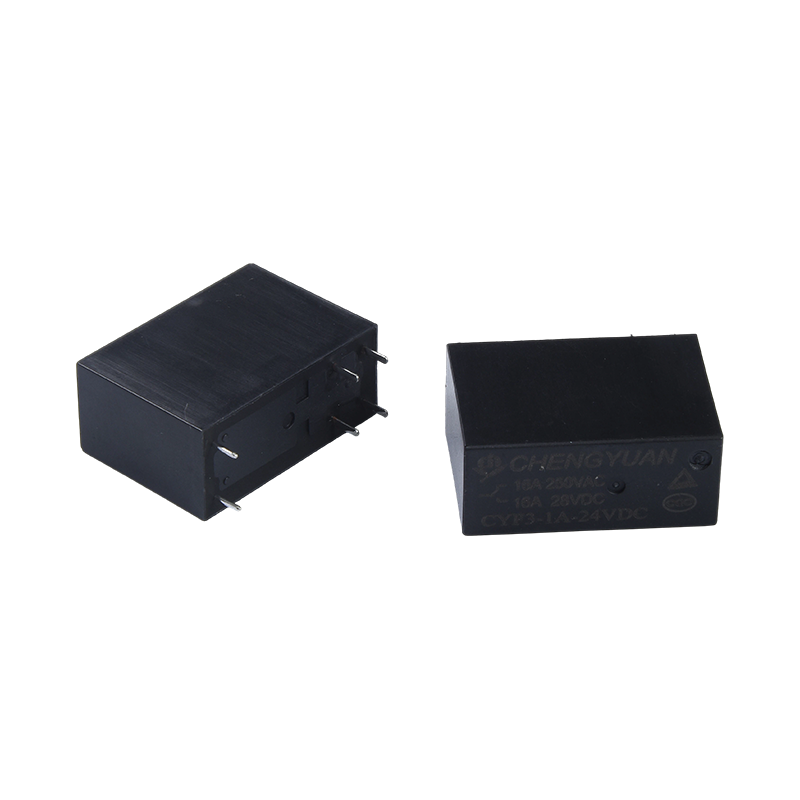

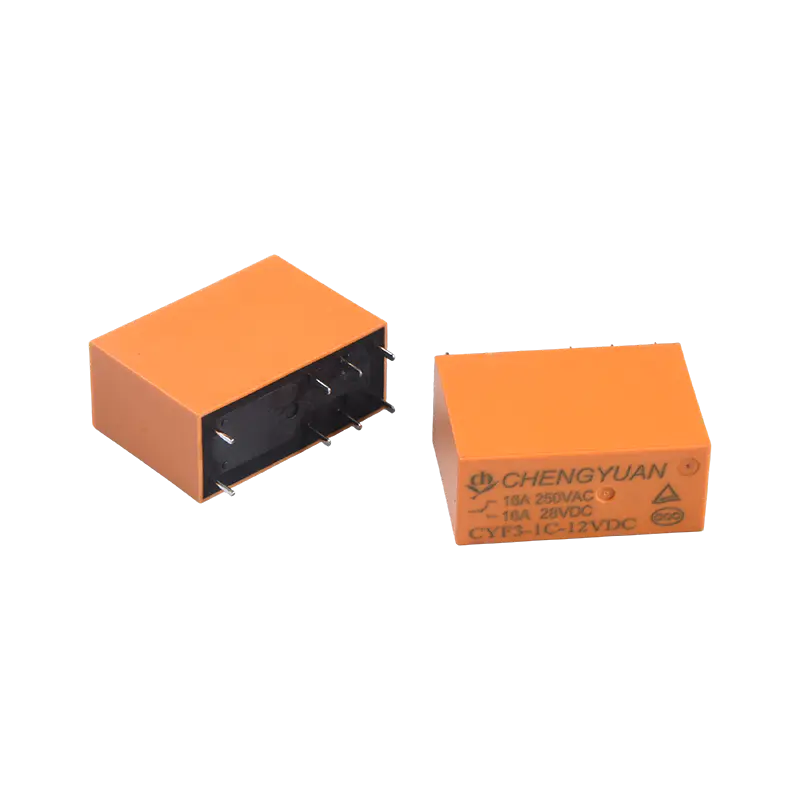

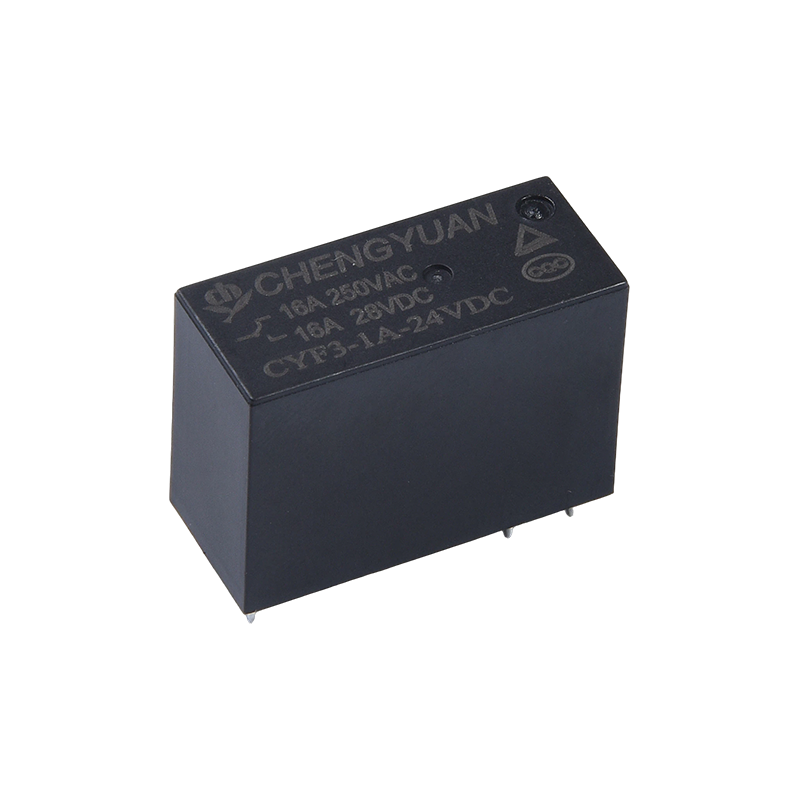

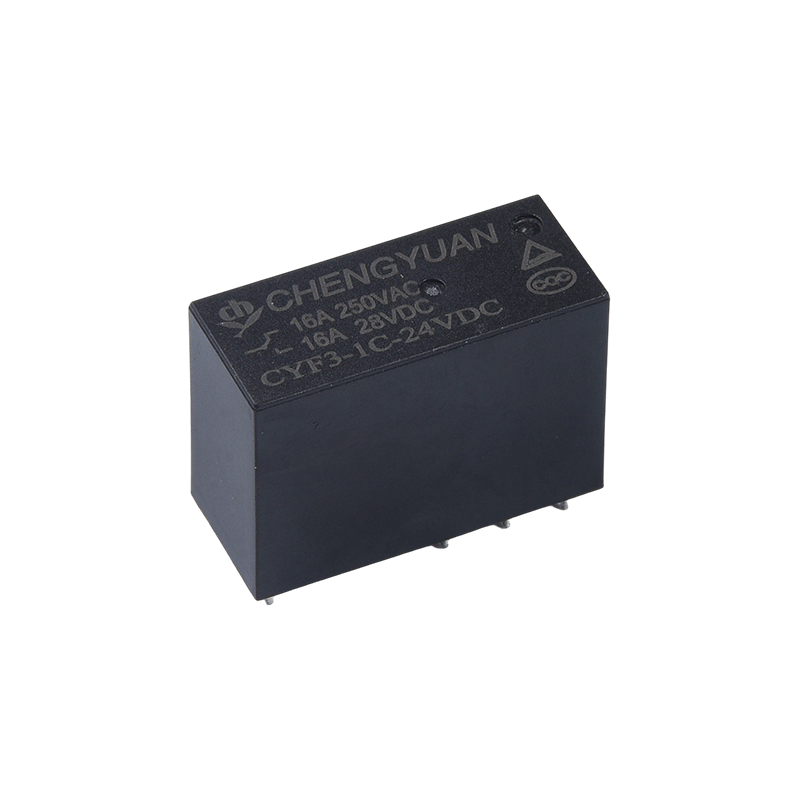

Produktdetaljer:
Høj belastning og dielektrisk styrke: Kontaktomskifterkapacitet op til 17 ampere, 5000 volt dielektrisk styrke mellem spole og kontakter, velegnet til højbelastnings- og højisolationskredsløbsmiljøer.
Kompakt design: Lille størrelse, velegnet til PCB-montering med høj tæthed, hvilket sparer intern plads i udstyret.
Bredt udvalg af applikationer: Velegnet til kommunikationsudstyr, sikkerhedssystemer, kontorudstyr og husholdningsapparater såsom klimaanlæg og mikrobølgeovne. Bruges også i industriel automation, UPS-strømforsyninger, elektriske systemer til værktøjsmaskiner og lydstyring.
Pålidelig kontaktkonfiguration: Giver flere muligheder for kontaktbelastning, inklusive 2 sæt 5A/8A og 1 sæt 10A, 12A og 16A konfigurationer, der opfylder behovene for forskellige automatiske kontrolkredsløb.
Gældende miljø:
Elektrisk miljø: Velegnet til mikroeffektkontrolkredsløb med hyppig skift af styrespænding og belastningsstrøm.
Fysisk miljø: Kan installeres i pladsbegrænsede PCB-layouts med høj tæthed, der almindeligvis findes inde i forskellige elektriske kontroltavler.
Driftsforhold: Velegnet til de fleste indendørs elektriske og industrielle udstyrsmiljøer, der almindeligvis findes på velventilerede steder uden alvorlige vibrationer.
Kompatible systemer: Kan integreres i automatiske kontrol-, strømstyrings- og sikkerhedsalarmsystemer for at opnå pålidelig kredsløbsisolering og koblingskontrol.
Kontaktdata
| Type | CYF3 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 16A250VAC /17A 277VAC |
| Maks. skifte strøm | 16A |
| Maks. skiftespænding | 277VAC |
| Maks. skifte strøm | 4709VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. (Ingen diode) |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60 Hz i 1 min |
| Mellem spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivelsestemperatur | -40℃~85℃( ingen kondensering) |
| Vægt | Ca. 14g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 240 | 12.5 | Cirka 0,72W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Cirka 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dataene vist ovenfor er begyndelsesværdier. Anvend ikke maksimal tilladt spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

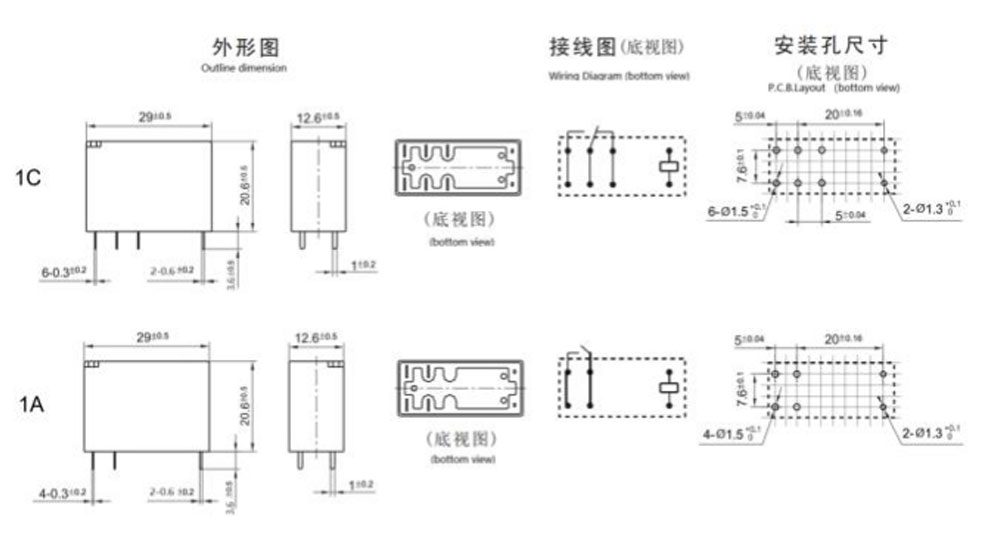

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)

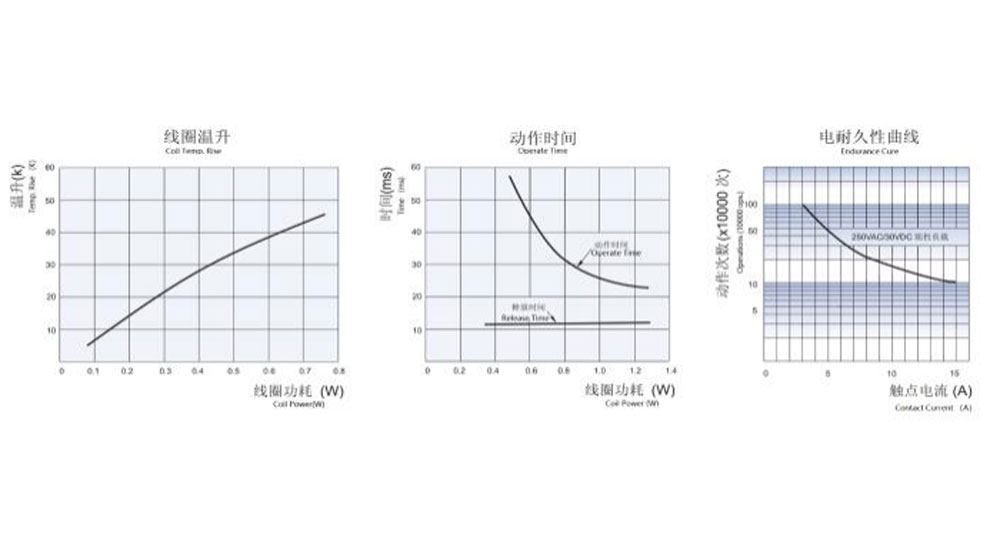

Karakteristiske kurver
Bestillingsoplysninger
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYF3
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: C Fra C ; H Fra A ; B Fra B
4: Nominel spænding: 3,5,6,9,12,18,24,48VDC
5: Kabinet farve: T - Transparent, H-Sort, L-Blå
6: Spole Pwor: D-0,72W L-0,54W
7: Beskyttende konstruktion: S-Flux sikret,
SH-Sealed type vaskbar
8: Speciel parameter: Ingen standardtype
Bogstav eller tal - Særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
