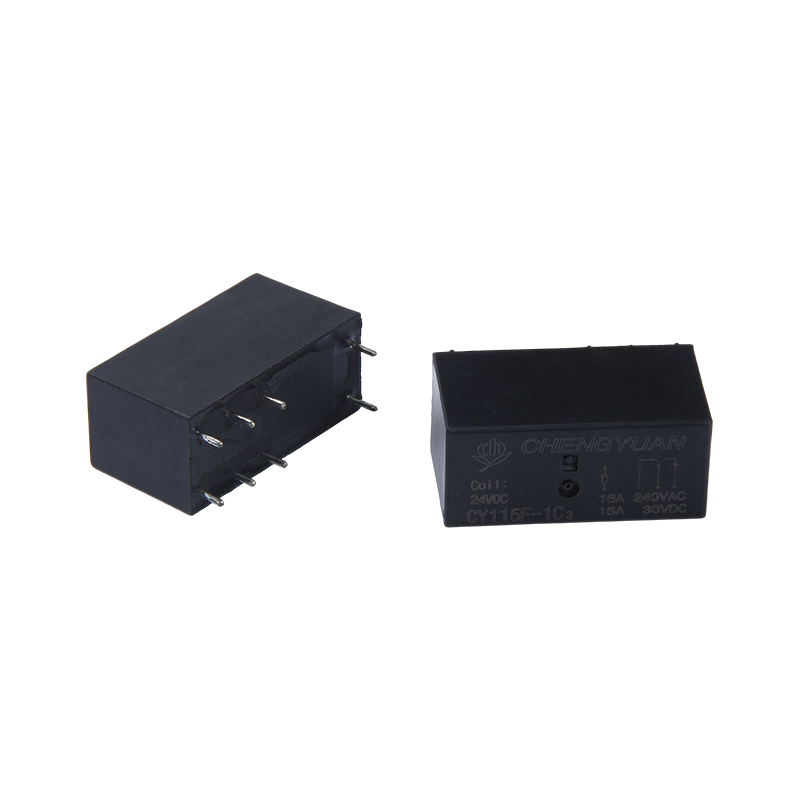

I. Fordele
1. Højbelastningstilpasningsevne: En 16A højstrømskontaktomskifterfunktion giver mulighed for direkte kørsel af medium til højeffektbelastninger uden behov for yderligere forstærkningskredsløb.
2. Stærk miljøtilpasningsevne: Højspændingsmodstand håndterer spændingsudsving i komplekse elnetmiljøer, hvilket reducerer risikoen for nedbrud.
3. Høj alsidighed: Bredt spolespændingsområde og standard PCB-emballage sikrer kompatibilitet med forskellige industriudstyrsdesigns, hvilket øger produktets genanvendelighed.

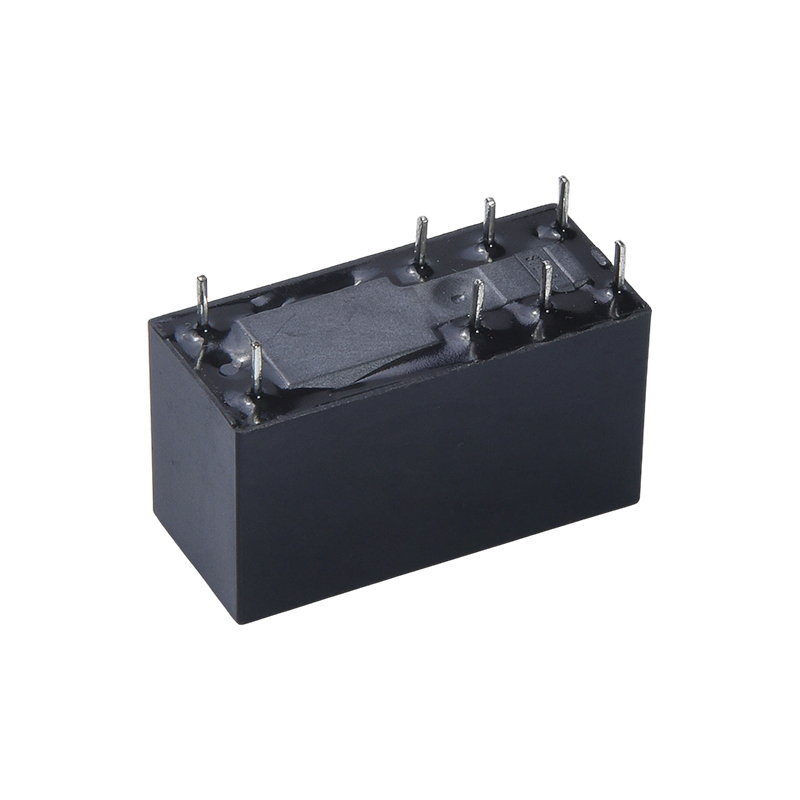

II. Produktstruktur og installationsfunktioner
1. Emballagespecifikationer: Bruger en 8-PIN PCB-pakke med et rimeligt stiftlayout, hvilket letter automatiseret svejsning og massesamling;
2. Kompakt design: Kompakt størrelse opfylder behovene for tæt intern udstyrsinstallation, hvilket sparer plads på printkort og bidrager til produktminiaturisering.
3. Strukturtype: SPDT (Single-Pole Double-Throw) struktur giver klar koblingslogik, der tilpasser sig forskellige kredsløbskoblingsbehov.
III. Gældende applikationsscenarier
1. Industriel kontrol: Velegnet til motorstyring, kontaktordrift og kredsløbsskift i industrielt automationsudstyr;
2. Husholdningsapparater: Velegnet til strømstyring og belastningsskift i højeffekts husholdningsapparater såsom klimaanlæg, vaskemaskiner og køleskabe;
3. Sikkerheds- og strømudstyr: Gælder for switch-kontrol i sikkerhedsovervågningssystemer, UPS-strømforsyninger og konvertering af inverterkredsløb;
4. Bilelektronik: Kan bruges til belastningskontrol af elektriske hjælpeapparater i biler (kræver matchning af de tilsvarende spændingsspecifikationer).
Kontaktdata
| Type | CY115F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 16A 250VAC |
| Maks. skifte strøm | 16A |
| Maks. skiftespænding | 277VAC |
| Maks. skifte strøm | 4432VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min. |
| Destruktiv | 100 G min. |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivelsestemperatur | -40℃~85℃( ingen kondensering) |
| Vægt | Ca. 13,5 g |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating Fower | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 80.00 | 62.5 | Ca. 0,4 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

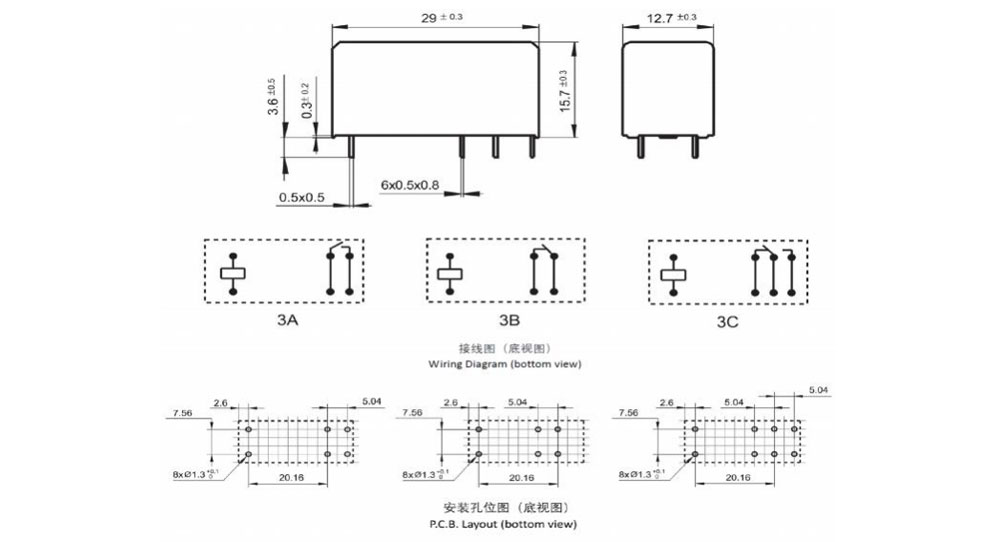

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)

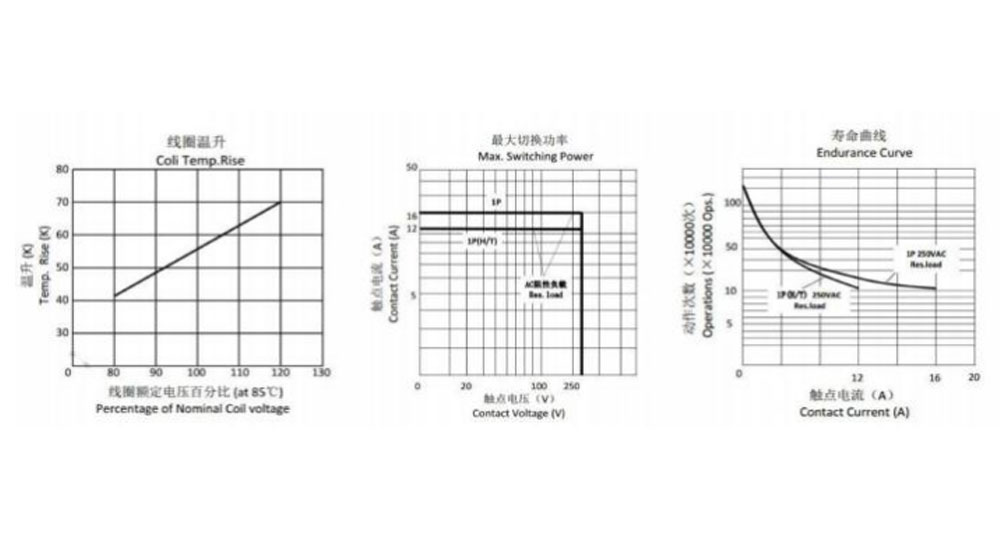

Karakteristiske kurver
Bestillingsoplysninger
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: A-formular A ; B-form B ; C-form C
4: Nominel spænding: 5,6,9,12,18,24,48VDC
5: Kabinet farve: B-sort
6: Spole Pwor: D-0,4W
7: Beskyttende konstruktion: S-Flux sikret,
SH- Forseglet type vaskbar
8: Speciel parameter: Nul-standard type
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxtætte relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forud varsel.
Vi kunne ikke evaluere al ydeevnen og alle parametrene for hver mulig applikation. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i etuiet inden brug. Hvis der er en forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at afgøre hvilket produkt skal bruges.
