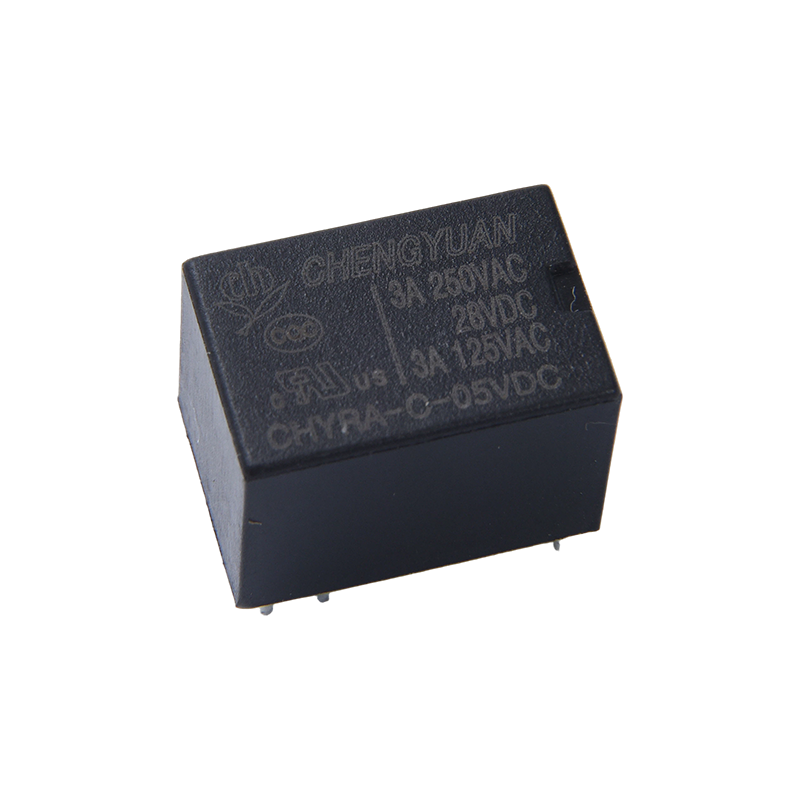

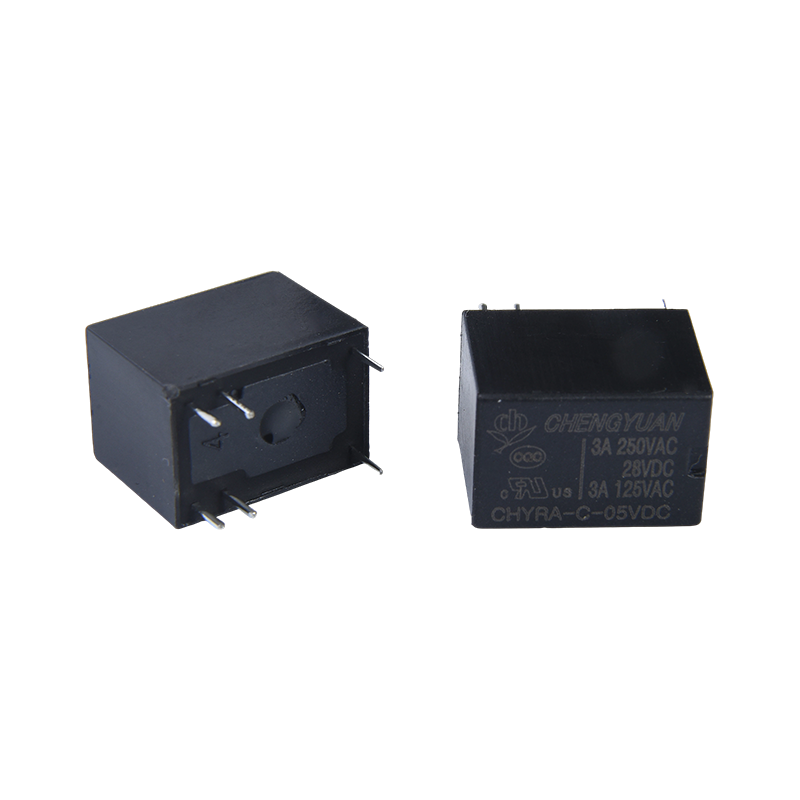

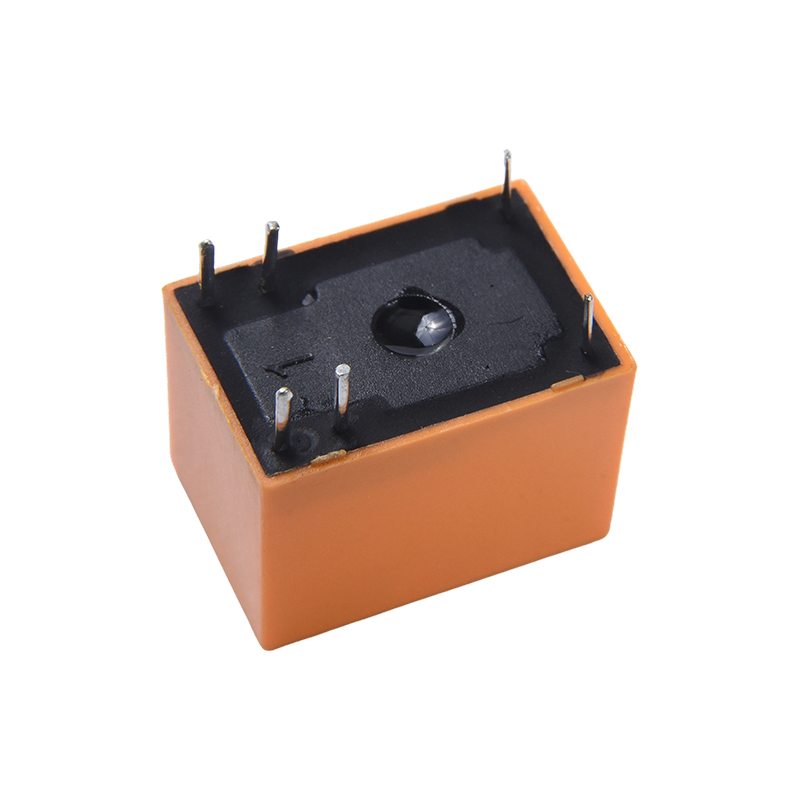

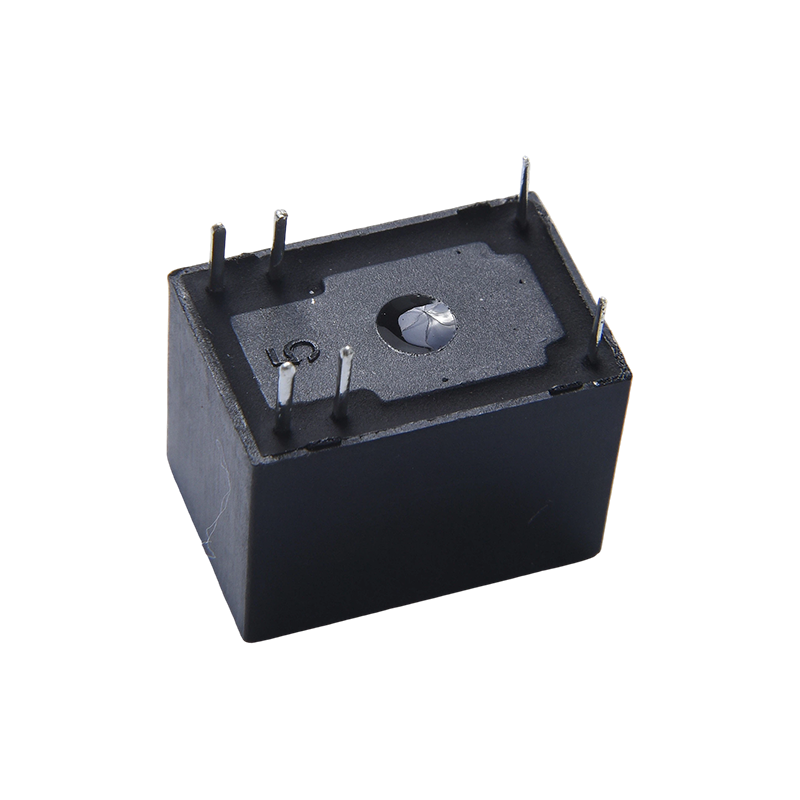

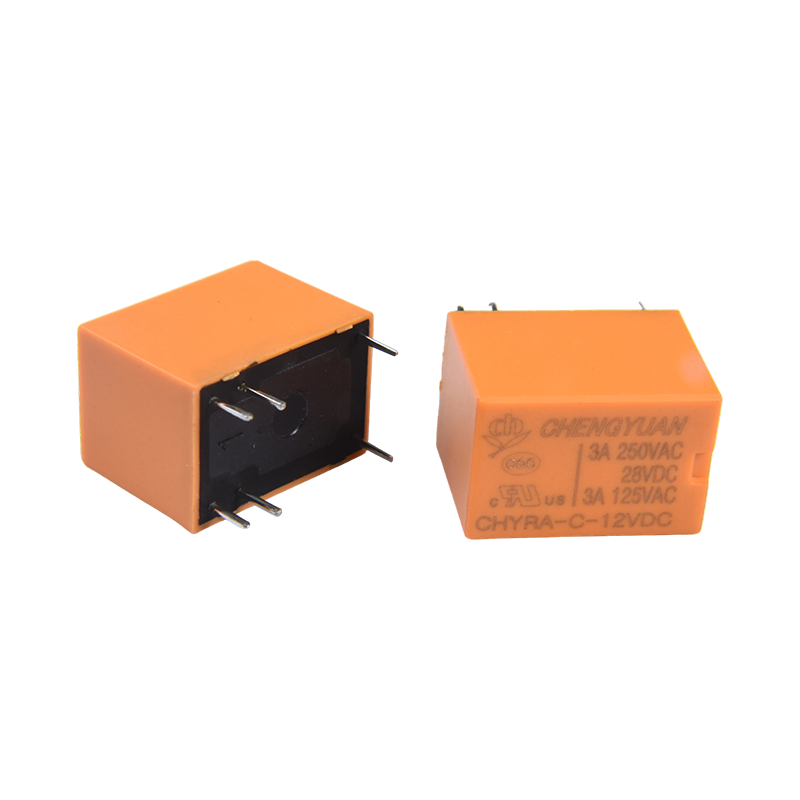

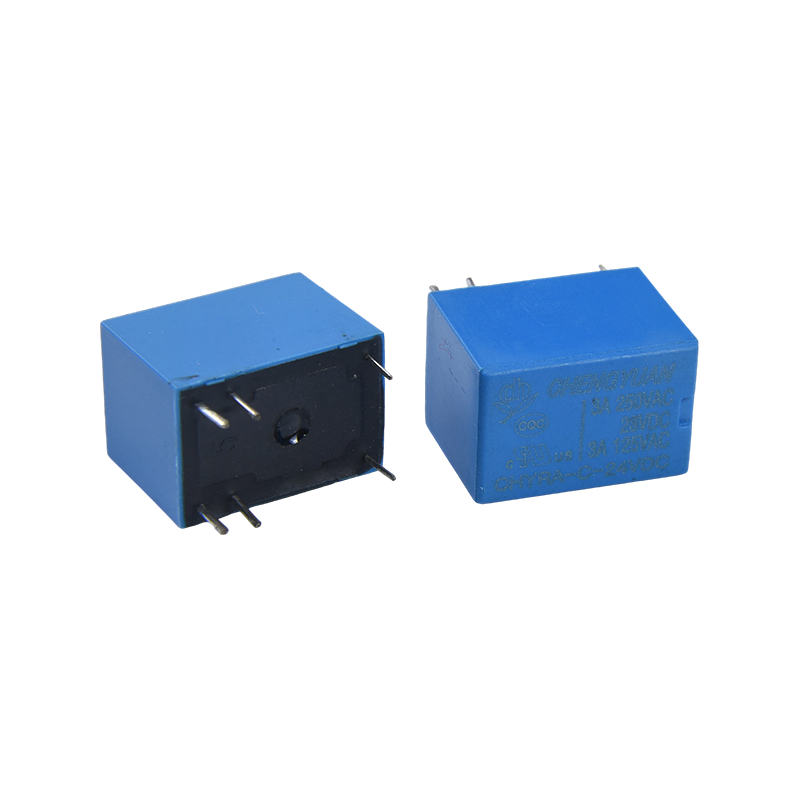

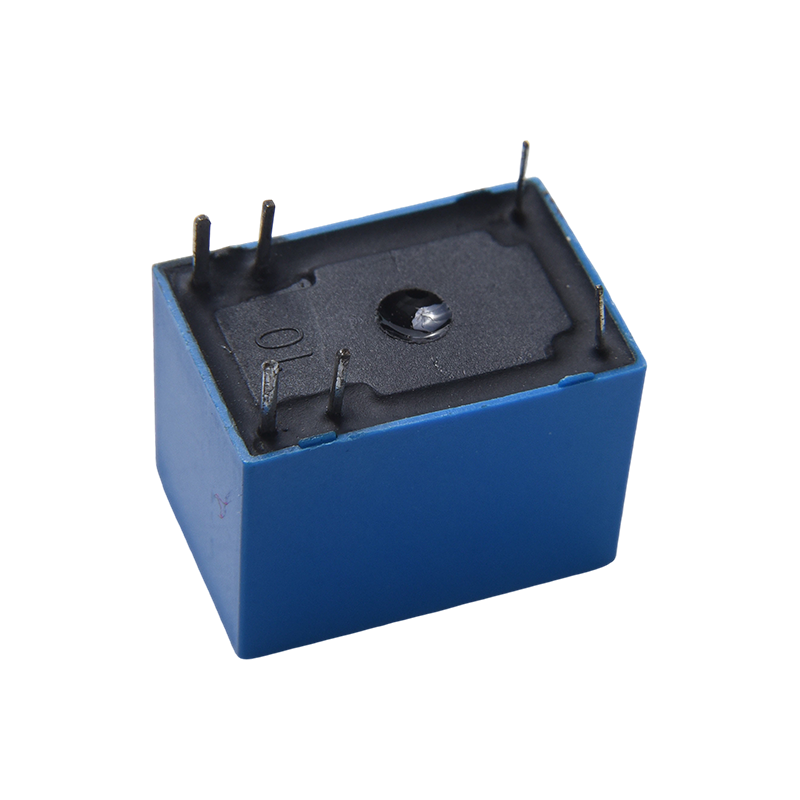

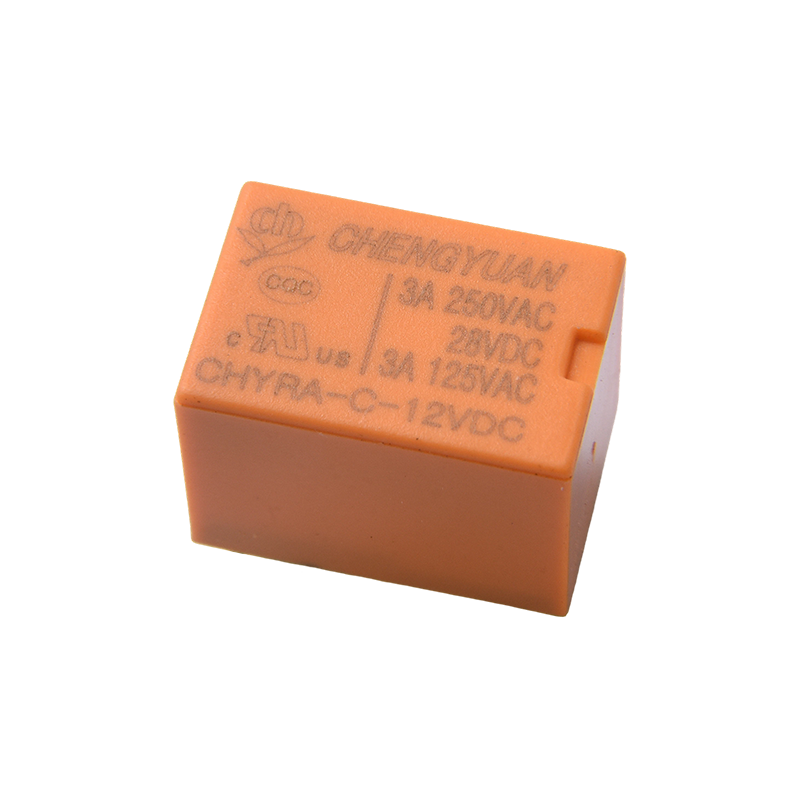

Produktegenskaber:
Høj kontaktomskiftningskapacitet: Ud over standard 3A-belastningen understøtter kontakterne switching op til 16 ampere, der er i stand til at håndtere øjeblikkelige høje strømkrav i kredsløb.
Ultra-lavt strømforbrug: Spolens strømforbrug er kun 0,2W, hvilket reducerer systemets energiforbrug betydeligt, hvilket gør det velegnet til batteridrevne eller laveffektenheder.
Høj dielektrisk styrke: Høj dielektrisk styrke sikrer pålidelig elektrisk isolation mellem input- og outputkredsløb, hvilket beskytter downstream-kontrolkredsløb.
Kompakt design: Den miniaturiserede struktur optimerer pladsudnyttelsen, velegnet til højdensitetsmontering på printkort.
Omfattende certificeringsstandarder: Certificeret af CQC og UL, i overensstemmelse med internationale sikkerhedsstandarder, hvilket sikrer produktkvalitet og overholdelse.
Fleksibel spolespænding: Giver en bred vifte af spolespændinger fra 3VDC til 48VDC, der let kan tilpasses til forskellige styrekredsløbsspændinger.
Typiske applikationer:
Industriel automatisering: Bruges til at styre motorer, magnetventiler og forskellige automatiseringsinstrumenter, der opnår signalisolering og kredsløbsskift.
Smart Home: Anvendes i lysstyring, gardinmotorstyring og andre scenarier som en kernekomponent til laveffektstyring.
Sikkerhedssystemer: Anvendes i adgangskontrol og magnetiske låsekontrolenheder til at registrere dørlåsestatus og kontrolskift.
Kommunikationsudstyr: Velegnet til switches og andre kommunikationsfaciliteter, ansvarlig for signalrouting, beskyttelse og isolering.
Kredsløbsbeskyttelse: Isolerer høje strømme eller høje spændinger i styrekredsløb for at forhindre interferens og beskadigelse af følsomme komponenter.
| Type | CHYRA |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 3A/12V0AC |
| Maks. skifte strøm | 3A |
| Maks. skiftespænding | 125VAC |
| Maks. skifte strøm | 360VA |
| Min. skiftende belastning | 6V 1A |
Karakteristika
| Driftstid (ved nominel spolespænding) | 10 ms Max. |
| Frigivelsestid | 4ms Max. |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 500VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 750VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 3,7 g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 120 | 25 | Ca. 0,36 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Ca. 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

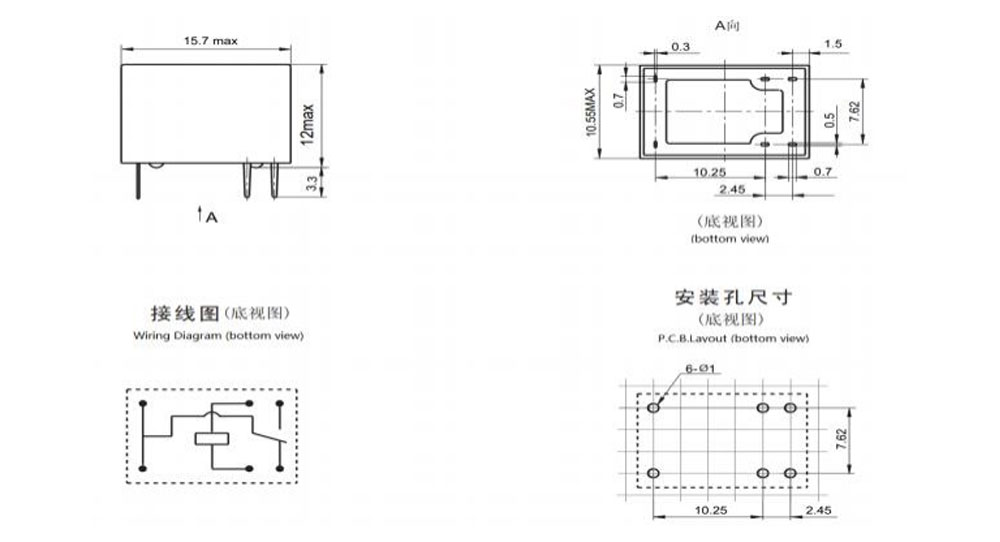

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)

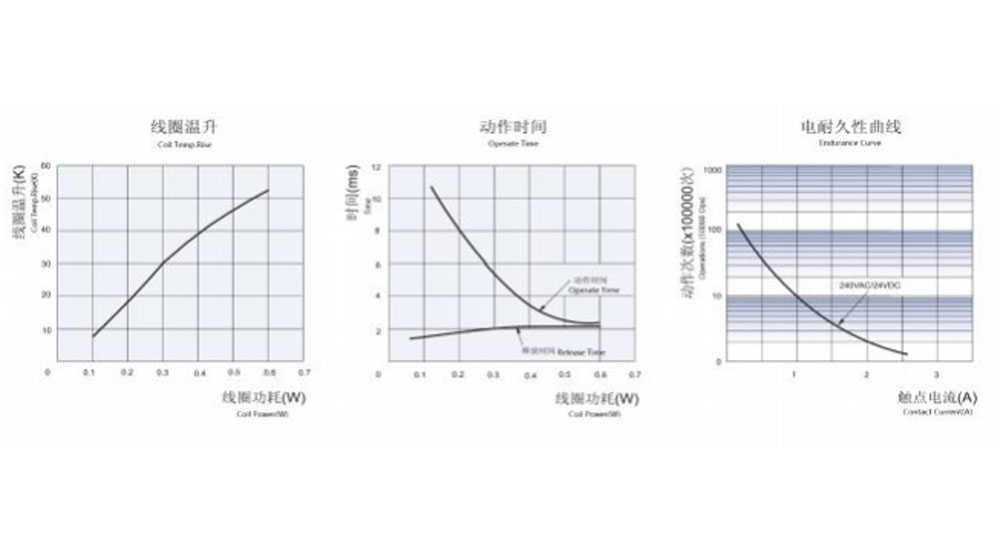

Karakteristiske kurver
Bestillingsoplysninger
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Type: CHYRA
2: Kontakt Arrangement: C From C ; H Fra A ; B Fra B
3: Nominel spænding: 3,5,6,9,12,24VDC
4: Kabinet farve: H-sort; L-blå, Y -gul
5: Spole Pwor: D-0,36W L-0,2W
6: Beskyttende konstruktion: S-Flux sikret,
SH-Sealed type vaskbar
7: Speciel parameter: Ingen standardtype
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxtætte relæer er samlet på printkortet.
Et tilpasset særligt suffiks er tilgængeligt, efter at det er blevet evalueret af CHENGYUAN.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forud varsel.
Vi kunne ikke evaluere al ydeevnen og alle parametrene for hver mulig applikation. Derfor bør brugerne være i den rigtige position til at vælge
passende produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i etuiet inden brug. Hvis der er en forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at afgøre hvilket produkt skal bruges.
