I. Kernefordele
1. Højfølsomhedsrespons: 200mW højfølsomhedsspolen giver mulighed for hurtig reaktion på svage kontrolsignaler, hvilket forbedrer nøjagtigheden af signalstyringen.
2. Stærk miljøtilpasningsevne: Den forseglede struktur modstår effektivt støv, fugt og andre miljøfaktorer, hvilket forlænger dens levetid.
3. Lavt strømforbrug: 0,2W laveffektdesignet er velegnet til batteridrevne eller laveffektenheder, hvilket reducerer det samlede energiforbrug for slutproduktet.
4. Bred alsidighed: Bred spændingskompatibilitet, standard PCB-emballage og tilpasningsevne til flere scenarier dækker forskellige områder såsom kommunikation, sikkerhed, kontorudstyr og husholdningsapparater, hvilket øger produktgenanvendeligheden.

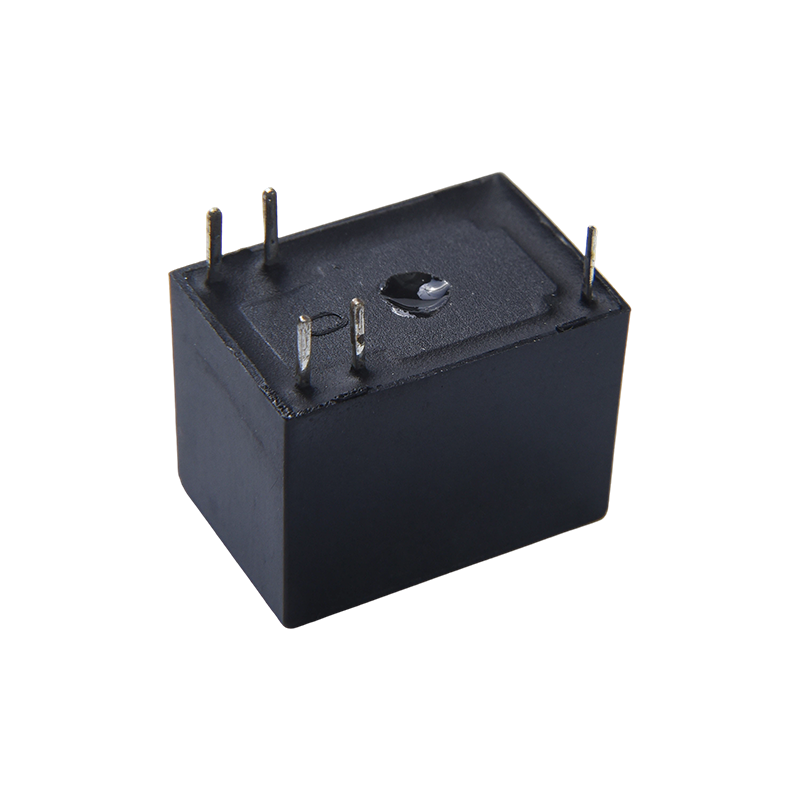

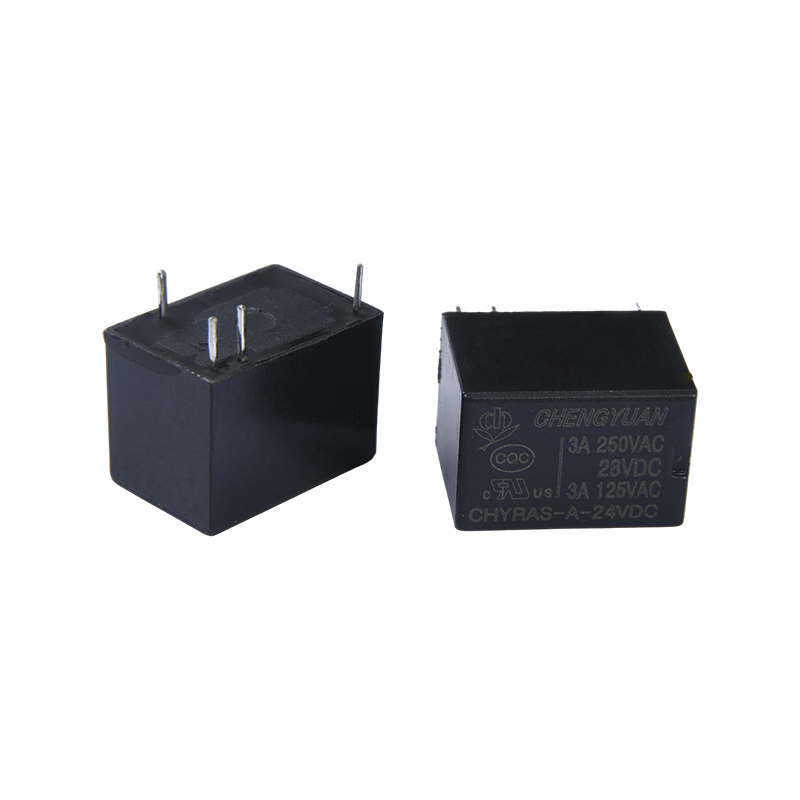

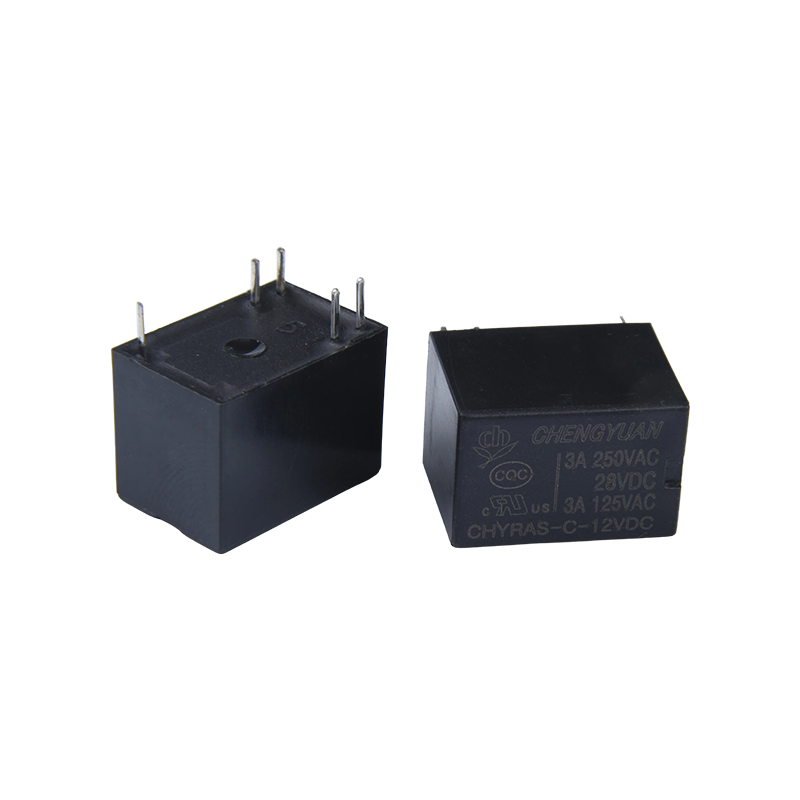

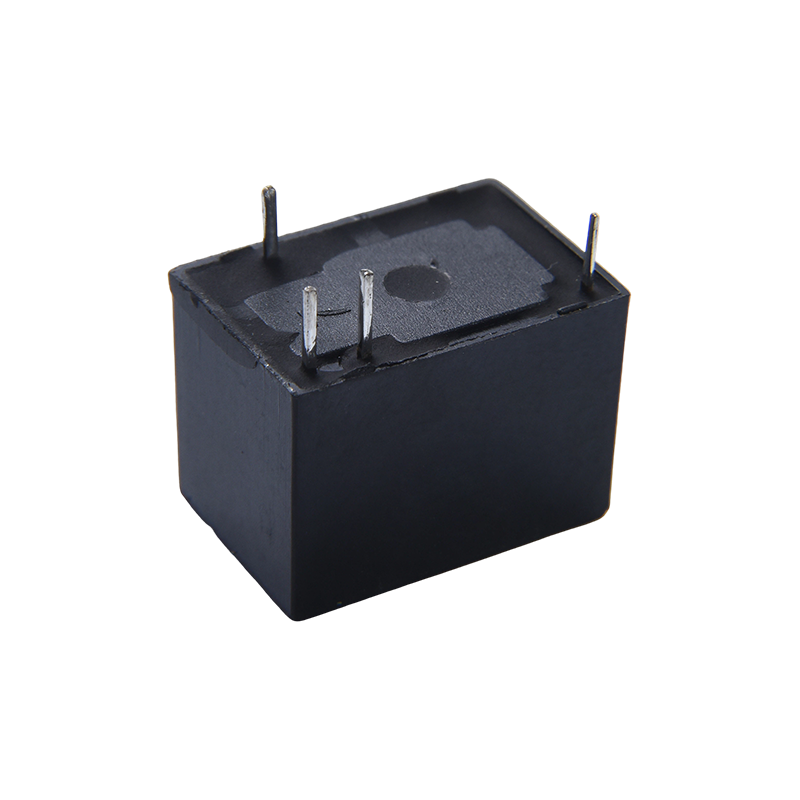

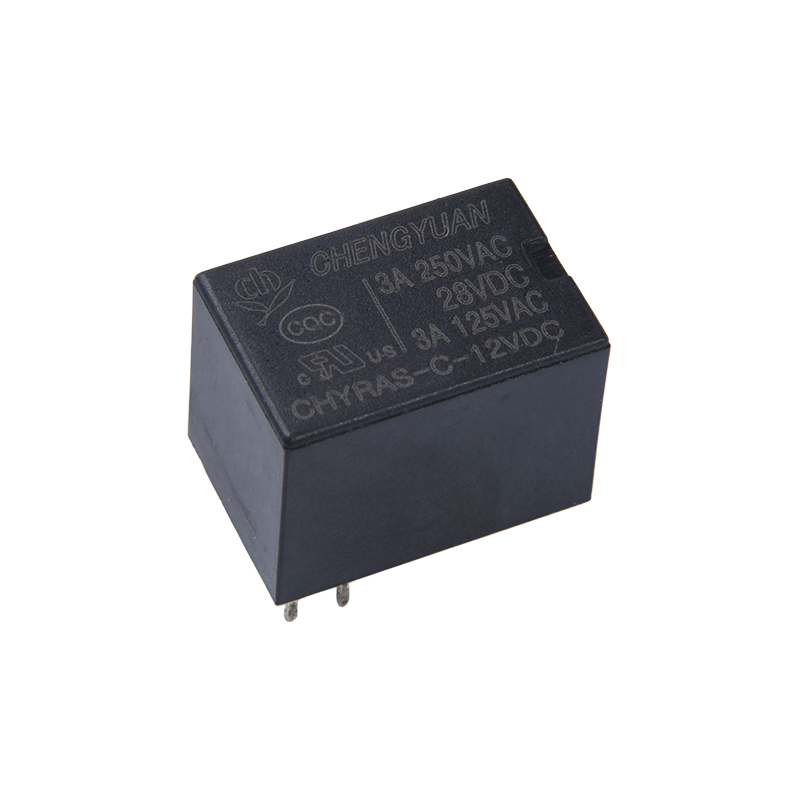

II. Produktstruktur og installationsfunktioner
1. Emballage og stiftdesign: Vedtager en 5PIN PCB-pakke med et standardiseret stiftlayout, der letter automatiseret svejsning og massesamling og er velegnet til printkort med høj tæthed.
2. Ultra-lille størrelse: Kompakt størrelse opfylder behovene for kompakt intern installation, sparer PCB-kortplads og bidrager til miniaturisering af slutprodukter;
3. Forseglet struktur: Det forseglede design forhindrer effektivt støv, fugt og fremmedlegemer i at trænge ind, hvilket forbedrer dets levetid i komplekse miljøer. III. Kernefunktioner og relevante scenarier
1. Kernefunktioner: Giver signalisolering, signalkontrol og kredsløbsbeskyttelsesfunktioner, isolerer kontrolkredsløbet fra belastningskredsløbet og beskytter kernekontrolkomponenter;
2. Kommunikationsudstyr: Velegnet til signalomskiftning og kredsløbsstyring i kommunikationsudstyr såsom switches, hvilket sikrer stabiliteten af signaltransmission.
3. Sikkerheds- og sikkerhedsudstyr: Kan bruges som en kontrolenhed til sikkerhedsadgangskontrolsystemer og overvågningsudstyr, hvilket muliggør detektering og kontrol af dørmagnetisk låsekontaktstatus og transmissionskontrol af sikkerhedsalarmsignaler.
4. Kontorudstyr: Velegnet til intern signalkontrol i kontorudstyr såsom printere og kopimaskiner, hvilket forbedrer præcisionen af udstyrets betjening.
5. Husholdningsapparater: Bruges til hjælpesignalstyring i små husholdningsapparater, såsom intern kredsløbskobling og beskyttelse, der matcher de lave strømdesignkrav til husholdningsapparater;
6. Industriel automatisering: Gælder for små signalstyringsforbindelser i industrielt automationsudstyr, hvilket muliggør koordineret drift og kontrol af forskellige moduler i udstyret.
Kontaktdata
| Type | CHYRAS |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 3A/12V0AC |
| Maks. skifte strøm | 3A |
| Maks. skiftespænding | 125VAC |
| Maks. skifte strøm | 360VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 10 ms Max. |
| Frigivelsestid | 4ms Max. |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 500VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 750VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800ops./t) | 10000000 ops.(ved stuetemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops.(ved stuetemperatur) |
| Omgivelsestemperatur | -40℃~85℃( ingen kondensering) |
| Vægt | Ca. 3,7 g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 150 | 20 | Cirka 0,45W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Cirka 0,36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Ca. 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

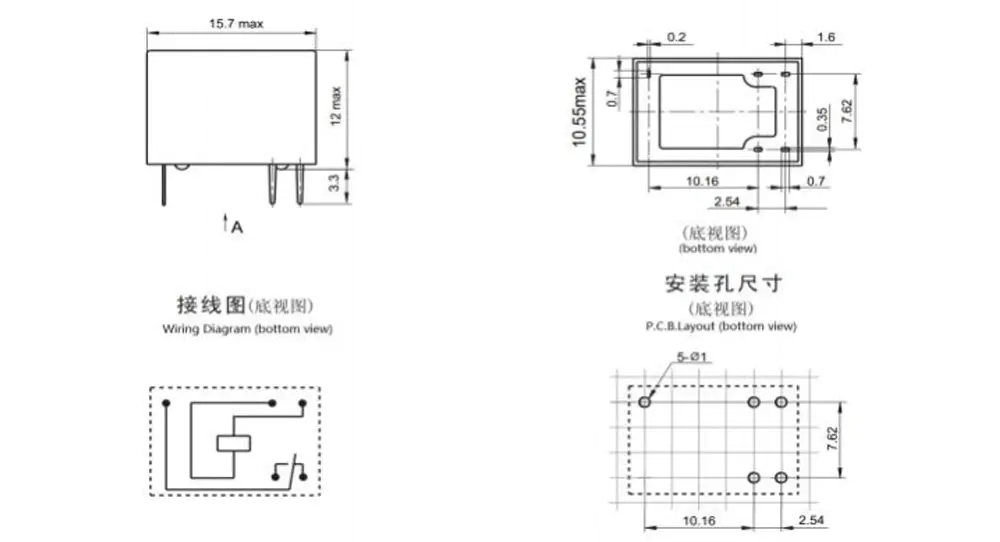

Dispositionsdimension, ledningsdiagram, printkortlayout (Enhed: mm)

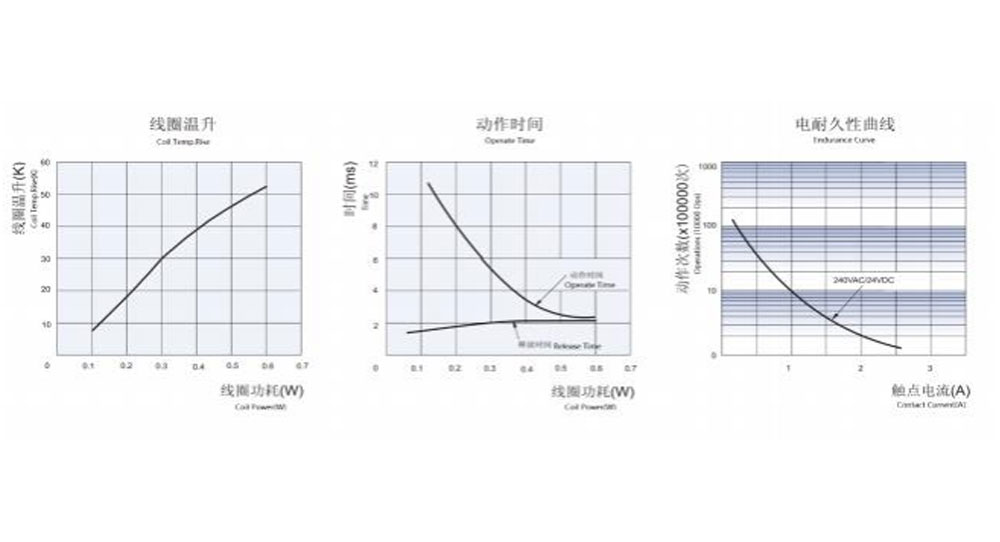

Karakteristiske kurver
Bestillingsoplysninger
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Type: CHYRAS
2: Kontakt Arrangement: C Fom C ; H Fra A ; B Fra B
3: Nominel spænding: 3,5,6,9,12,24VDC
4: Kabinet farve: H-sort; L-Blå, Y -Gul
5: Spole Pwor: D-0,36W L-0,2W
6: Beskyttende konstruktion: S-Flux-sikret,
SH- Forseglet type vaskbar
7: Speciel parameter: Nul-standardtype
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Et tilpasset særligt suffiks er tilgængeligt efter at være blevet evalueret af CHENGYUAN.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
