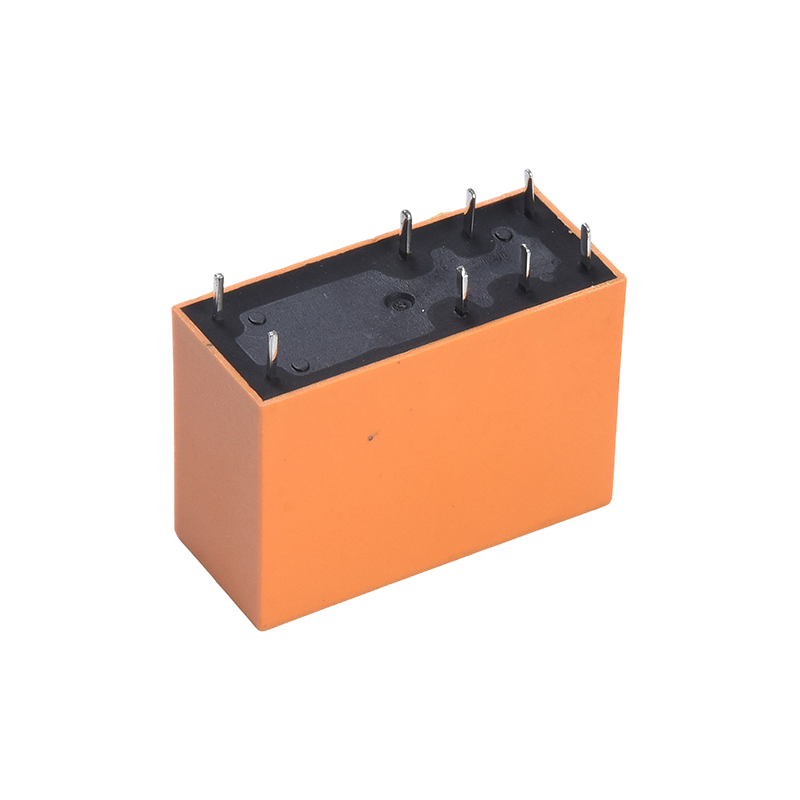

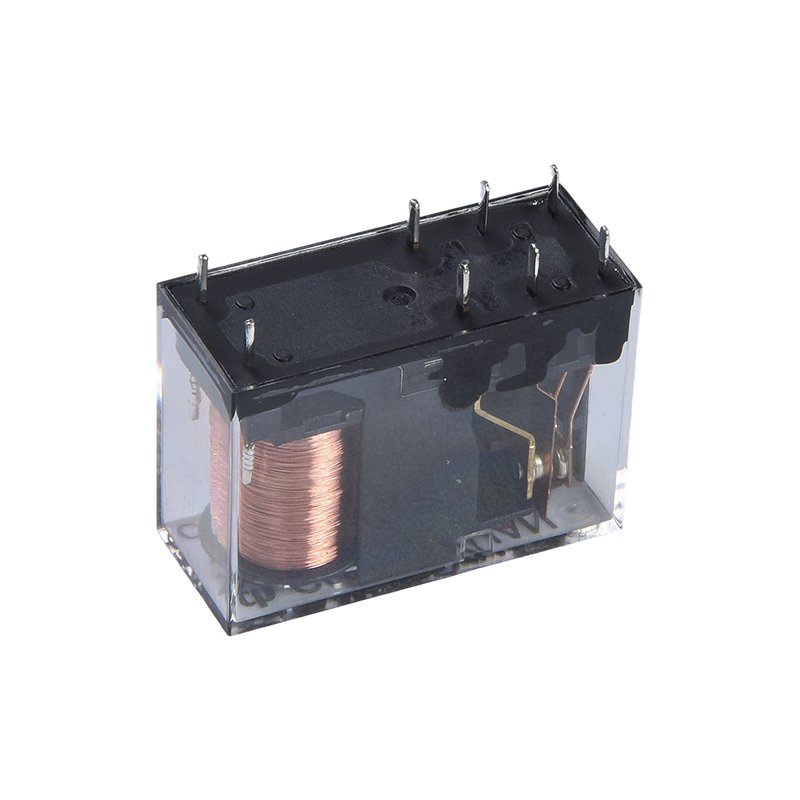

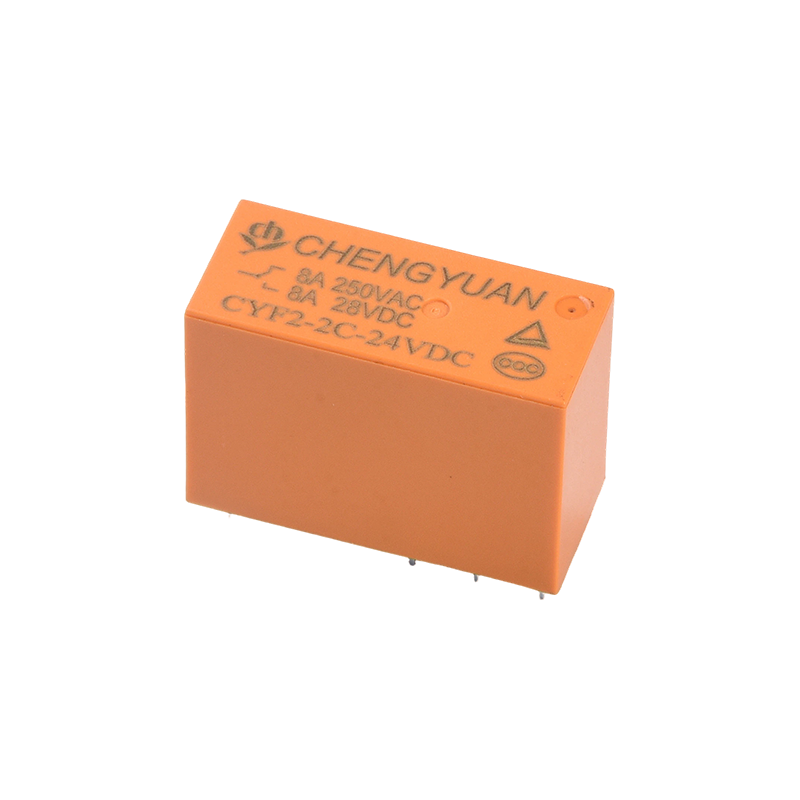

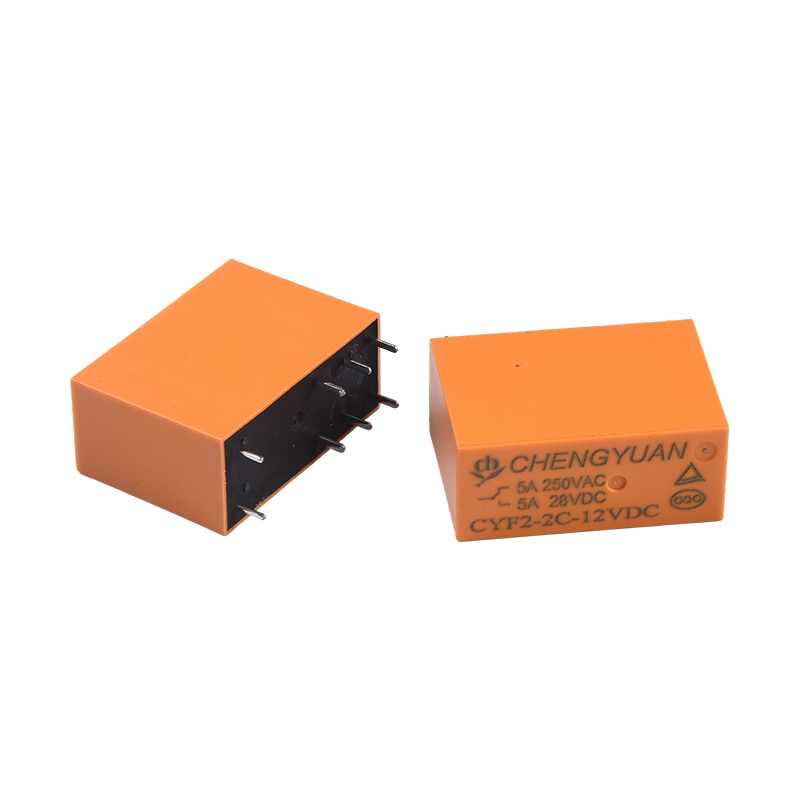

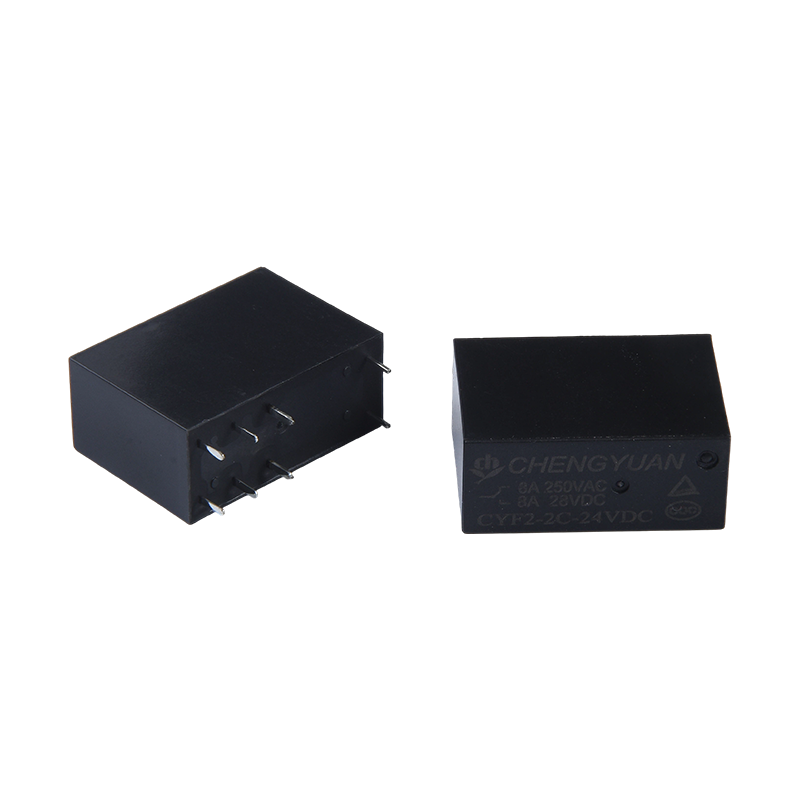

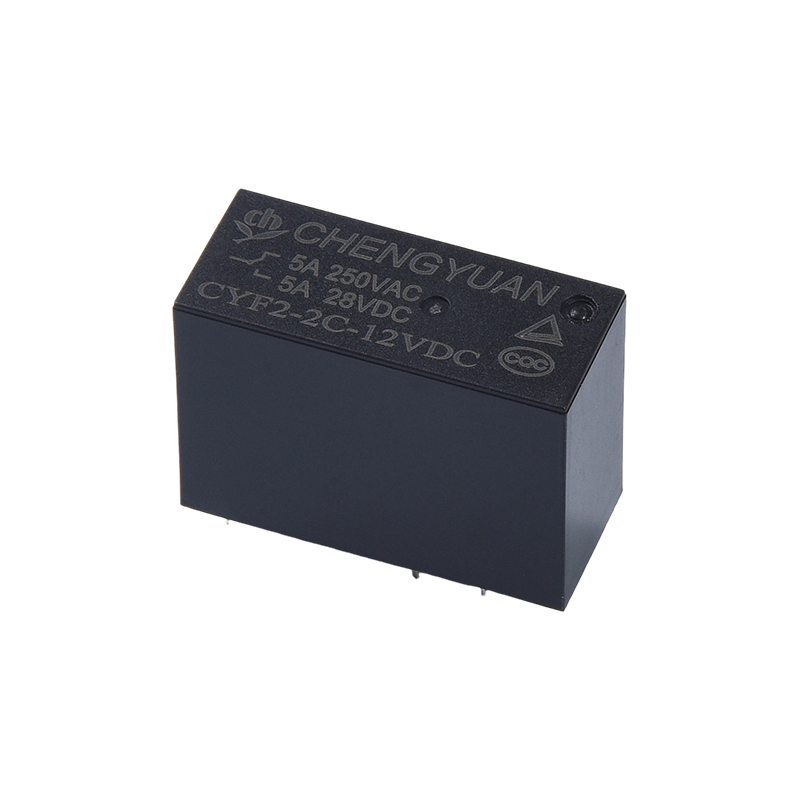

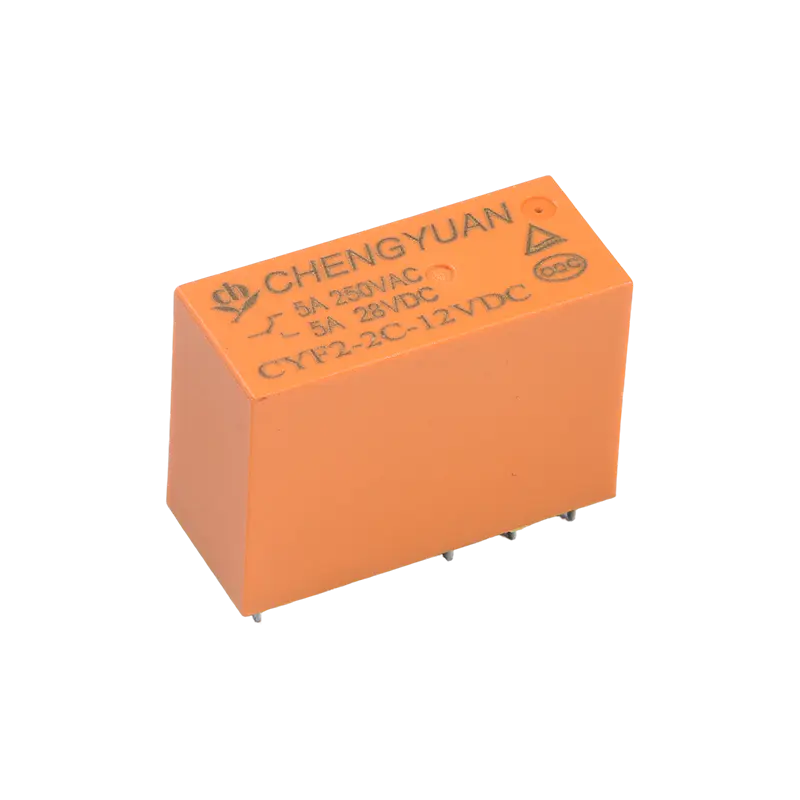

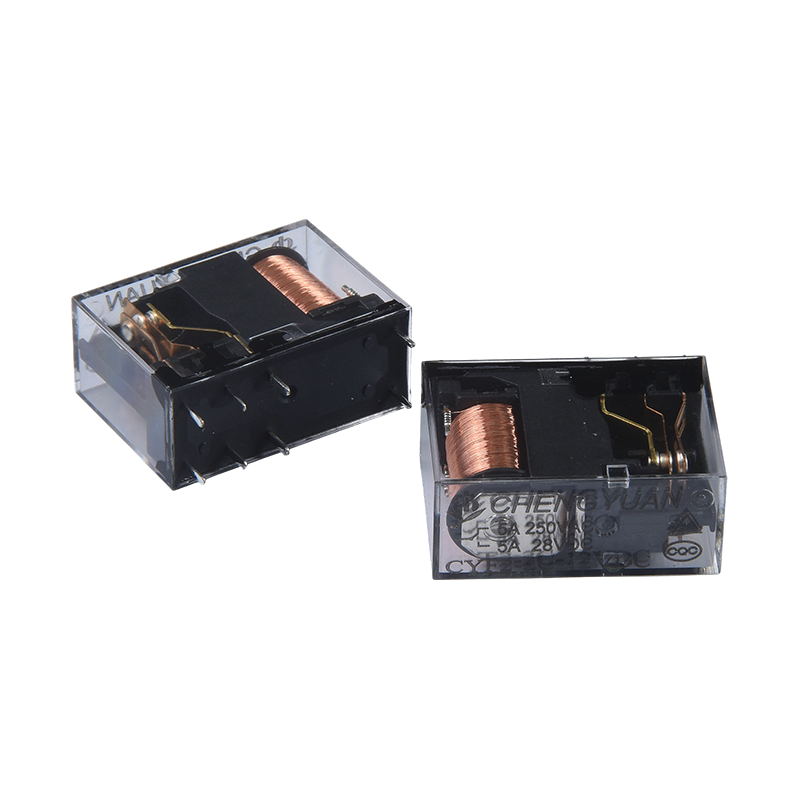

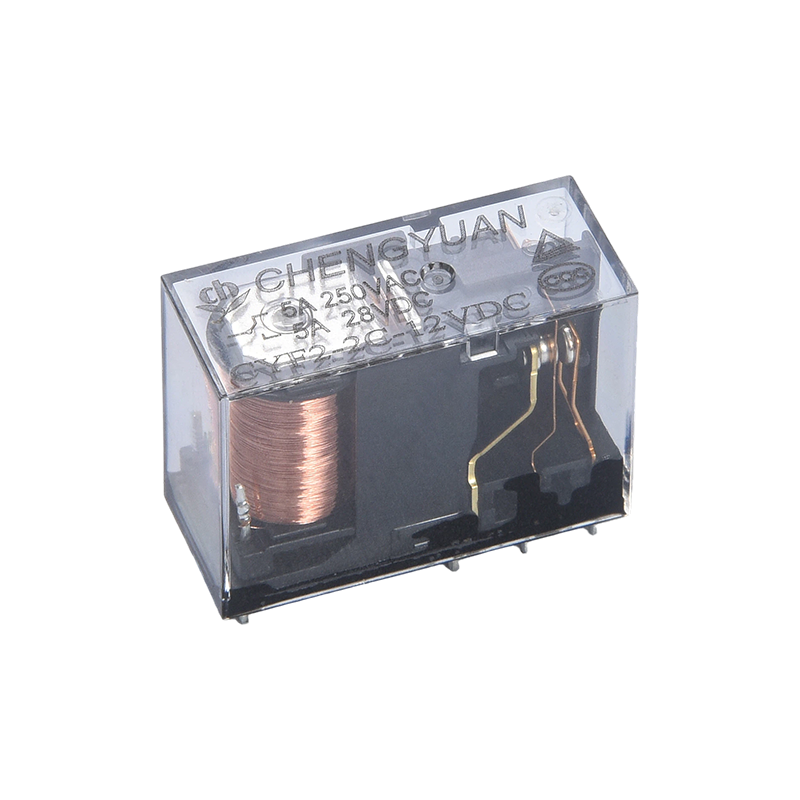

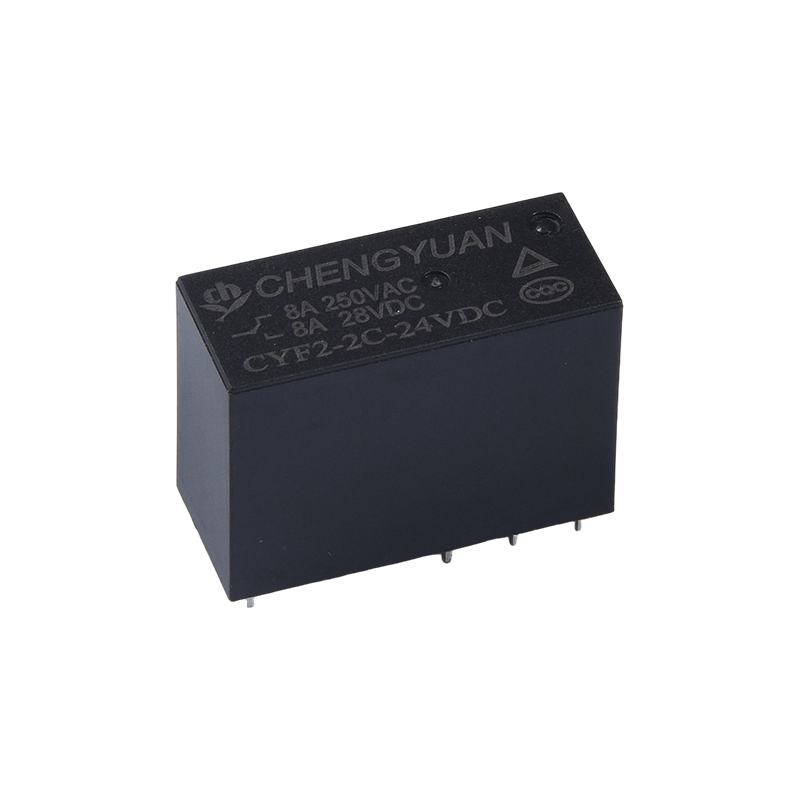

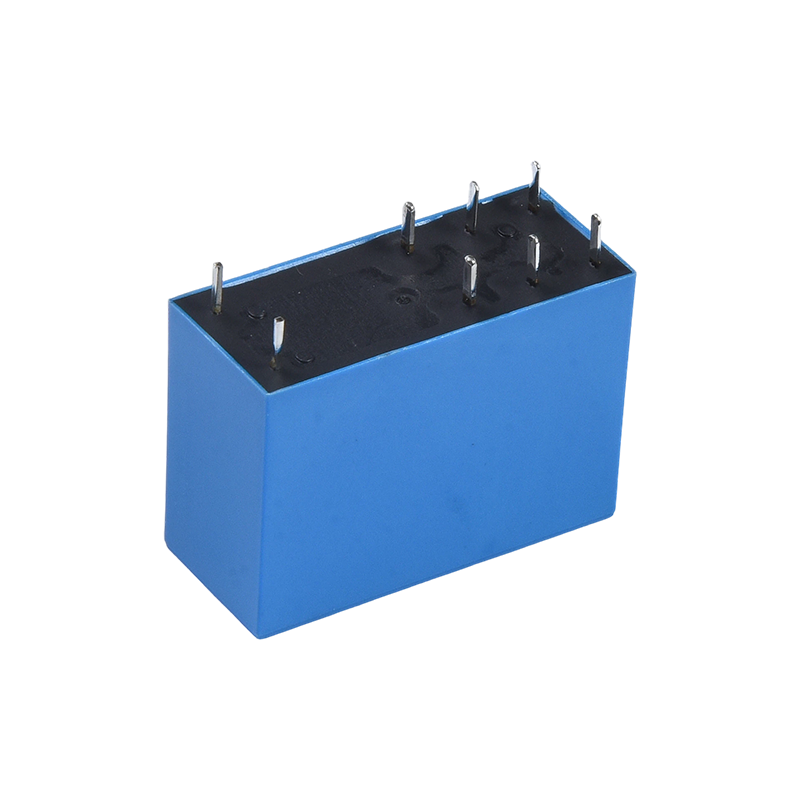

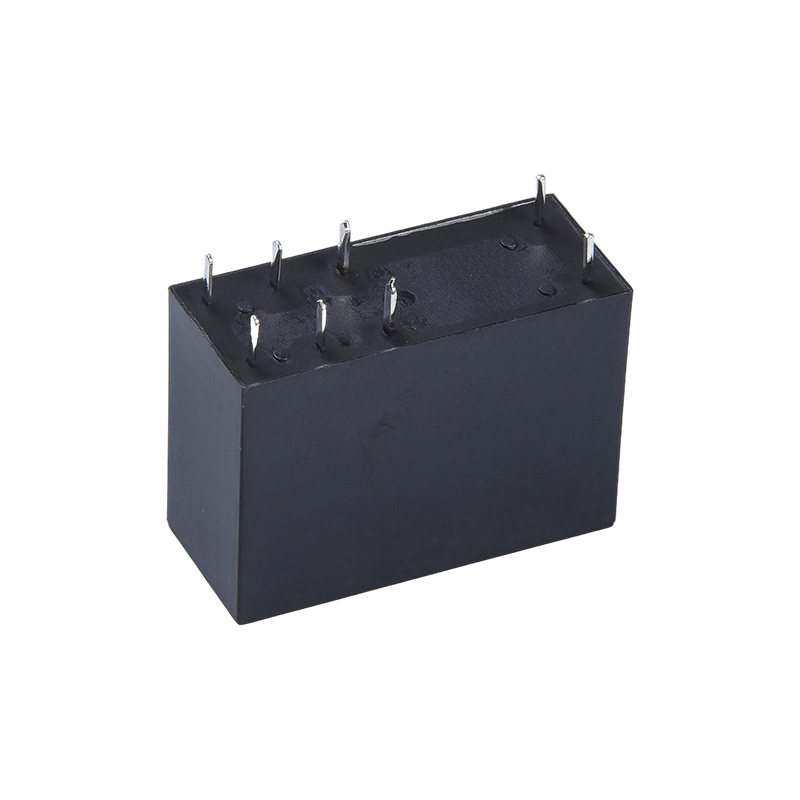

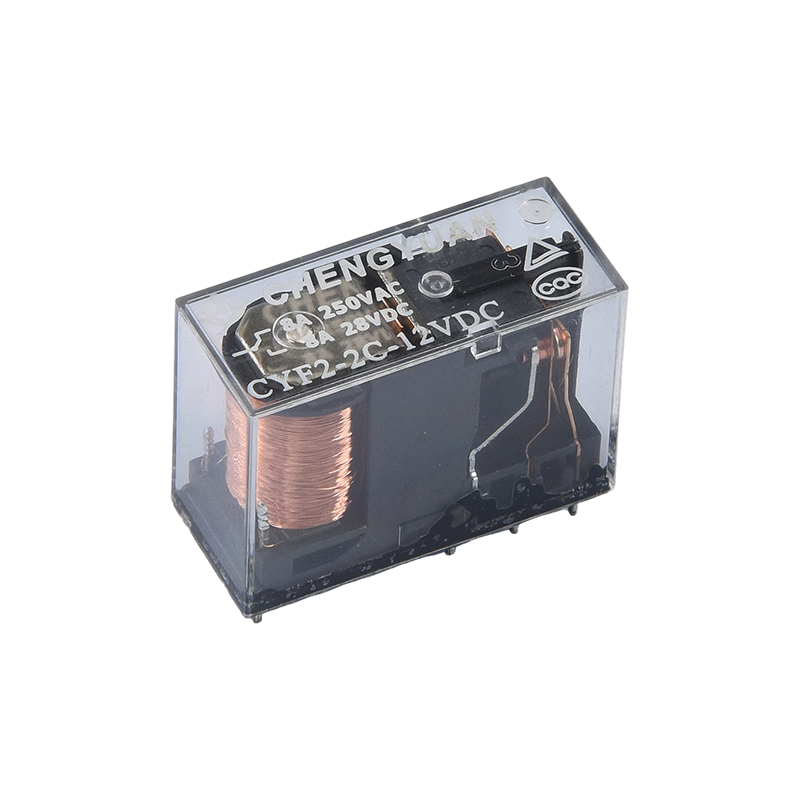

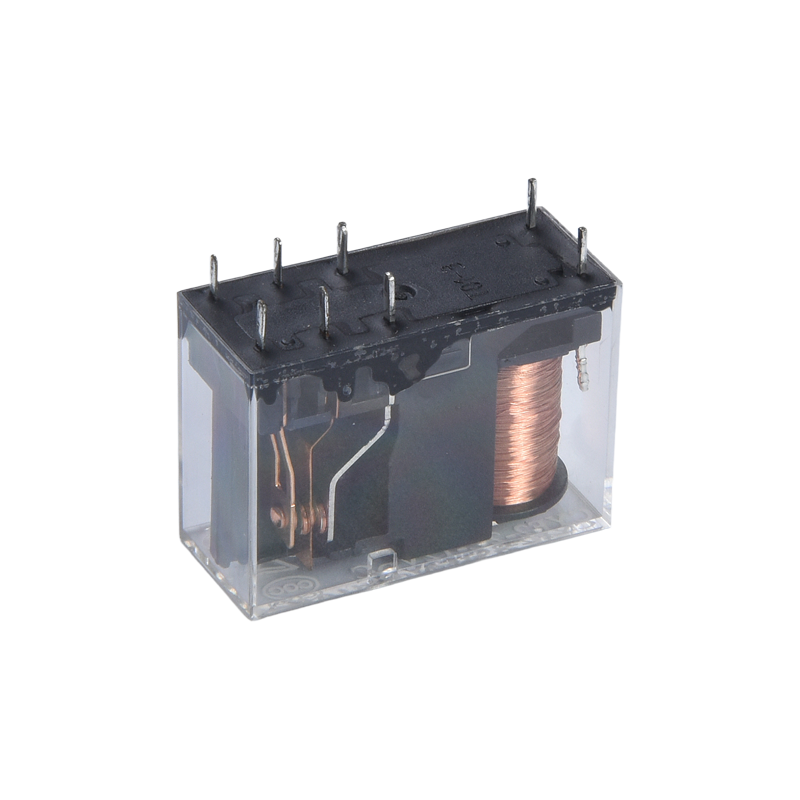

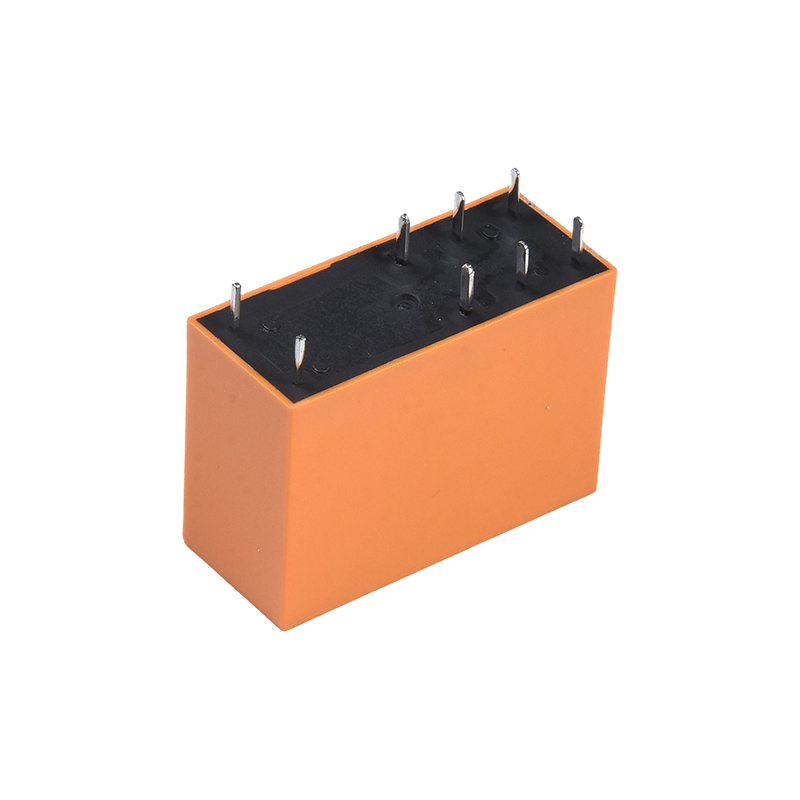

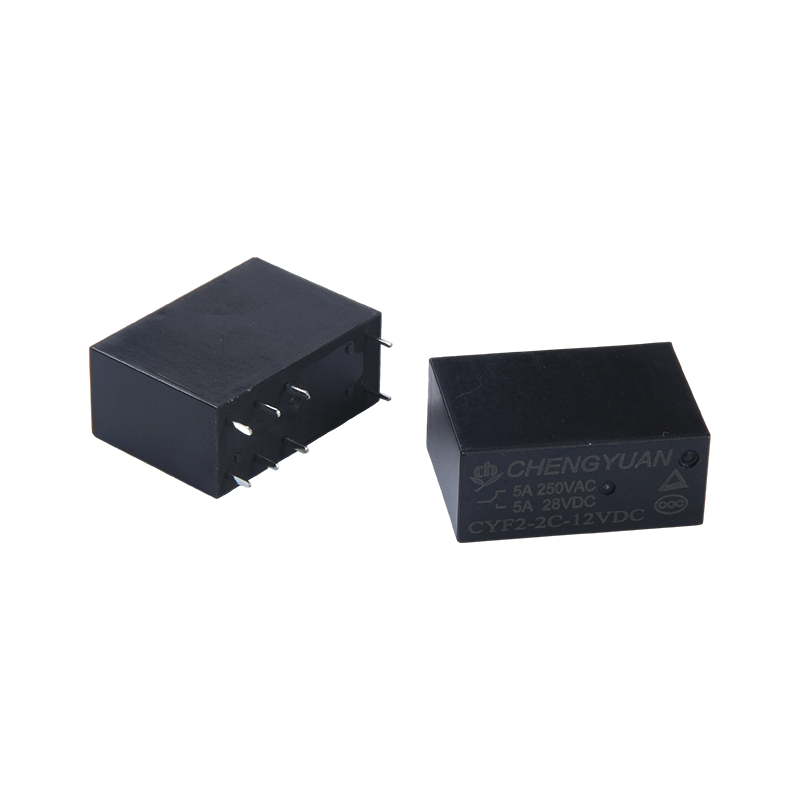

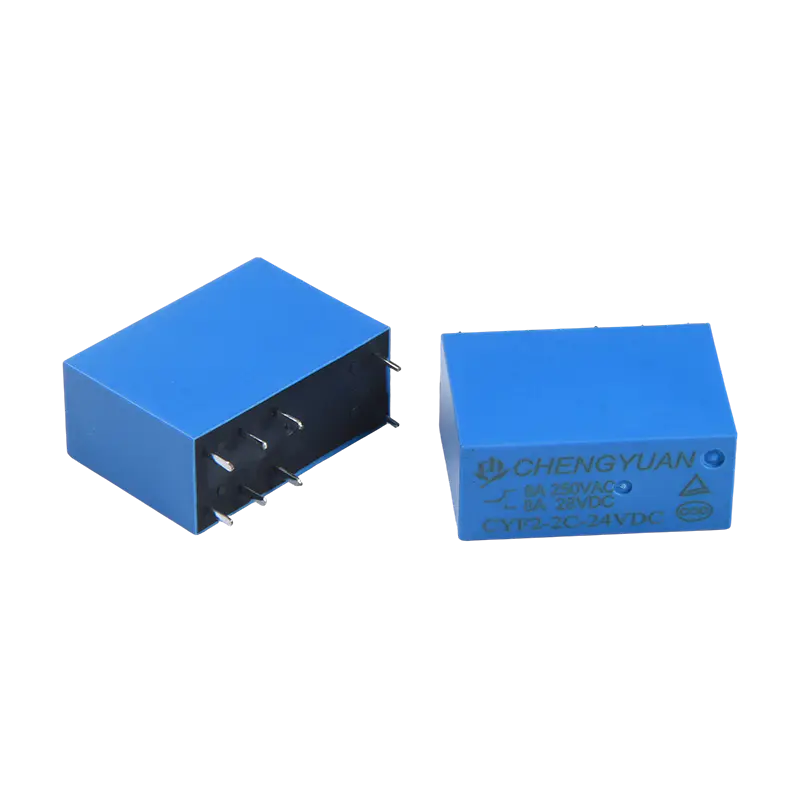

Funktioner:
Højbelastningstilpasning: 17 amp kontaktomskiftningskapacitet, der dækker flere belastningsspecifikationer (2 sæt 5A/8A, 1 sæt 10A/12A/16A), egnet til forskellige strømkredskrav;
DPDT-struktur: Dobbeltpolet dobbeltkastdesign giver mulighed for samtidig/uafhængig omskiftning af to sæt kredsløb, udvider kontrolfunktioner og reducerer antallet af komponenter.
Højspændingsmodstandsisolering: 5000 volt modstår spænding mellem spole og kontakter, fremragende isoleringsydelse, hvilket reducerer risikoen for kredsløbsnedbrud;
Bred spændingskompatibilitet: 3VDC-48VDC spolespændingsområde, direkte kompatibel med forskellige styrekredsløb uden behov for yderligere spændingskonverteringskomponenter;

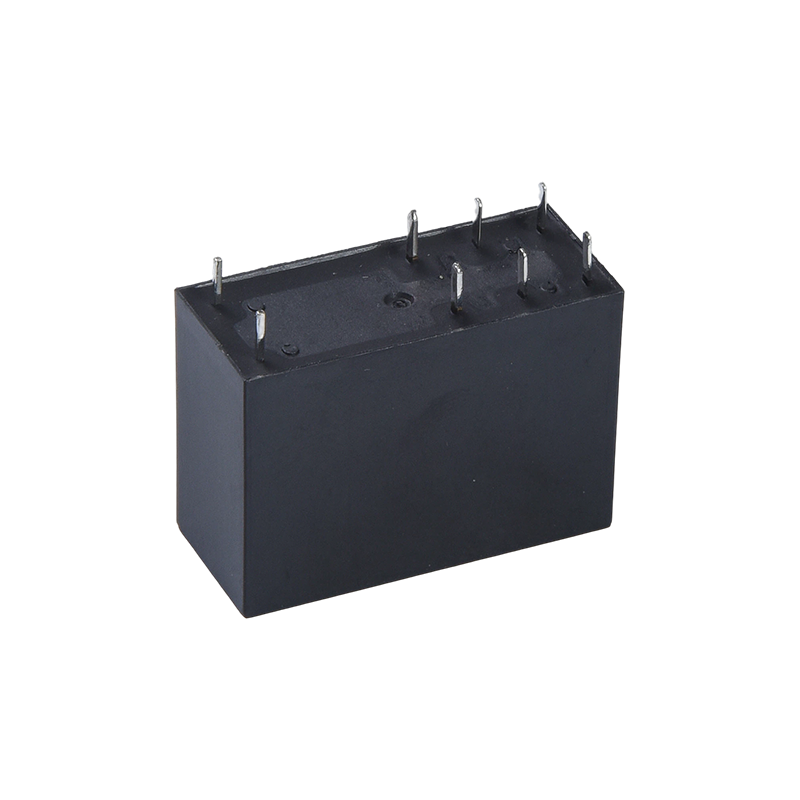

Kompakt installation: Lille størrelse, 8-benet struktur, velegnet til højdensitet PCB-layouts, hvilket sparer internt udstyrsplads;
Autoritativ certificering: Certificeret af TUV og CQC, der opfylder internationale og indenlandske sikkerhedsstandarder, velegnet til flere regionale markeder.

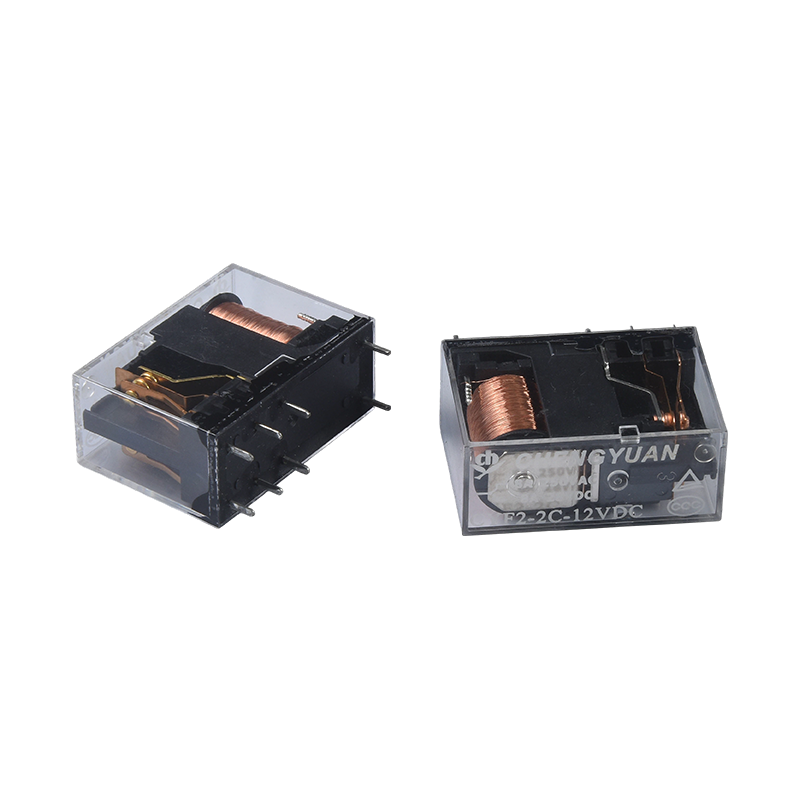

Stabil drift: Pålidelig koblingskontrol baseret på elektromagnetiske principper, stabil kontaktmodstand, hurtig respons, velegnet til kontinuerlig drift i miljøer med lav effekt.
Praktisk montering: Almindelig 8-bens struktur letter automatiseret lodning, forbedrer produktionseffektiviteten og reducerer monteringsfejl. Gældende
Scenarier:
Industrielt område: Signalomskifter og strømstyring til industrielt automationsudstyr, PLC-kontrolsystemer og elektriske værktøjsmaskiner;
Strømforsyningsbeskyttelse: Omskifterkredsløb til UPS uafbrydelige strømforsyningssystemer, der sikrer en kontinuerlig strømforsyning;
Husholdningsapparater: Styrekredsløb til store husholdningsapparater såsom vaskemaskiner, køleskabe og klimaanlæg, der muliggør belastningsskift og valg af tilstand;
Audiovisuel og sikkerhed: Signalomskiftning til lydudstyr og kredsløbsstyring til sikkerhedsalarmsystemer;
Andre elektroniske enheder: Styrekredsløb til fjernsyn (tv'er) og strømstyringsmoduler til små elektroniske instrumenter.
Kontaktdata
| Type | CYF2 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 5A/8A 250VAC |
| Maks. skifte strøm | 8A |
| Maks. skiftespænding | 277VAC |
| Maks. skifte strøm | 2216VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. (Ingen diode) |
| Isolationsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved stuetemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 14g |
Spoledata (ved 20 ℃)
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 240 | 12.5 | Cirka 0,72W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Cirka 0,54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimalt tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

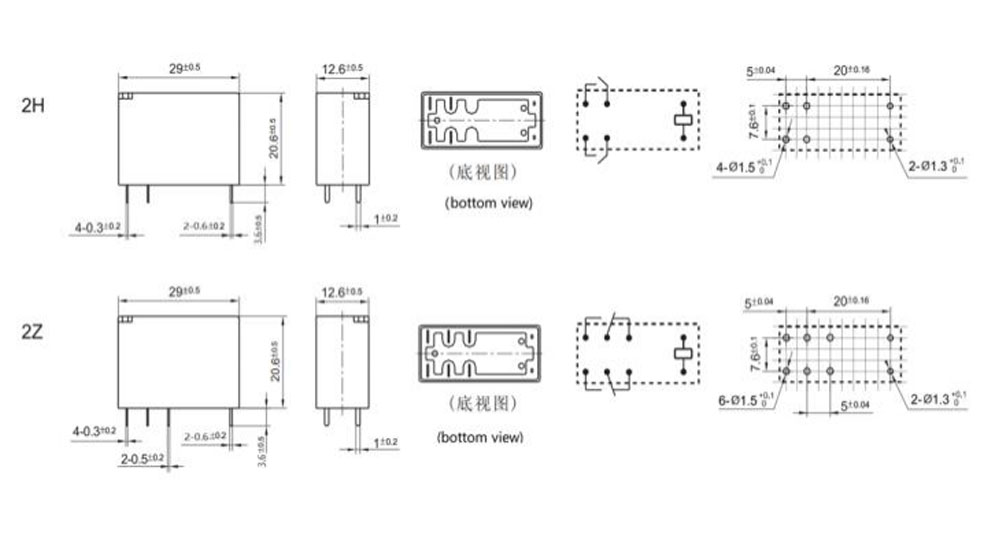

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)

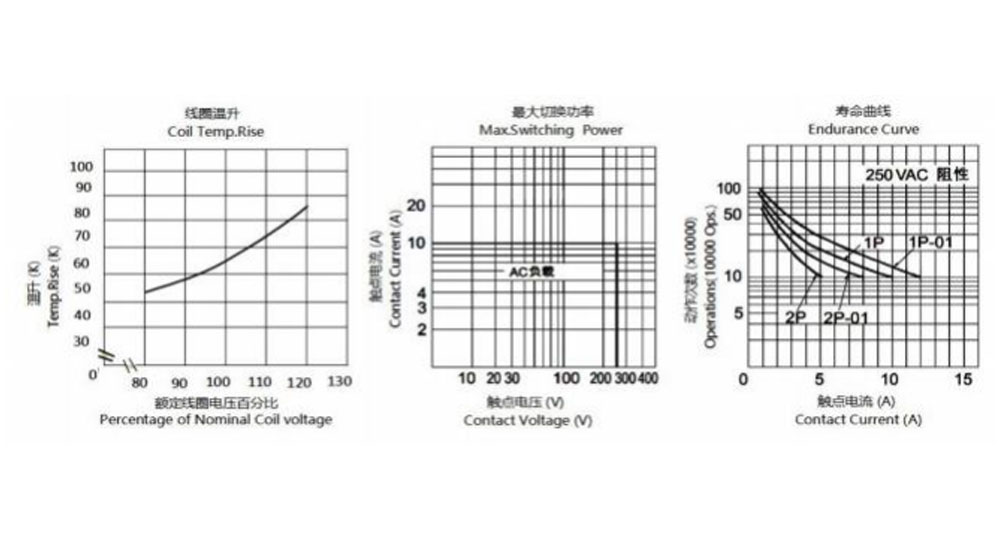

Karakteristiske kurver
Bestillingsoplysninger
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Type: CYF2
2： Hans 8A Nul -5A
3: Antal poler: 2-2 poler
4: Kontakt Arrangement: C From C ; H Fra A ; B Fra B
5: Nominel spænding: 3,5,6,9,12,18,24,48VDC
6: Kabinet farve: T - Transparent, H-Sort, L-Blå
7: Spole Pwor: D-0,72W L-0,54W
8: Beskyttende konstruktion: S-Flux sikret,
SH-Sealed type vaskbar
9: Special parameter: Nul-standard type
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forud varsel.
Vi kunne ikke evaluere al ydeevnen og alle parametrene for hver mulig applikation. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i etuiet inden brug. Hvis der er en forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at afgøre hvilket produkt skal bruges.
