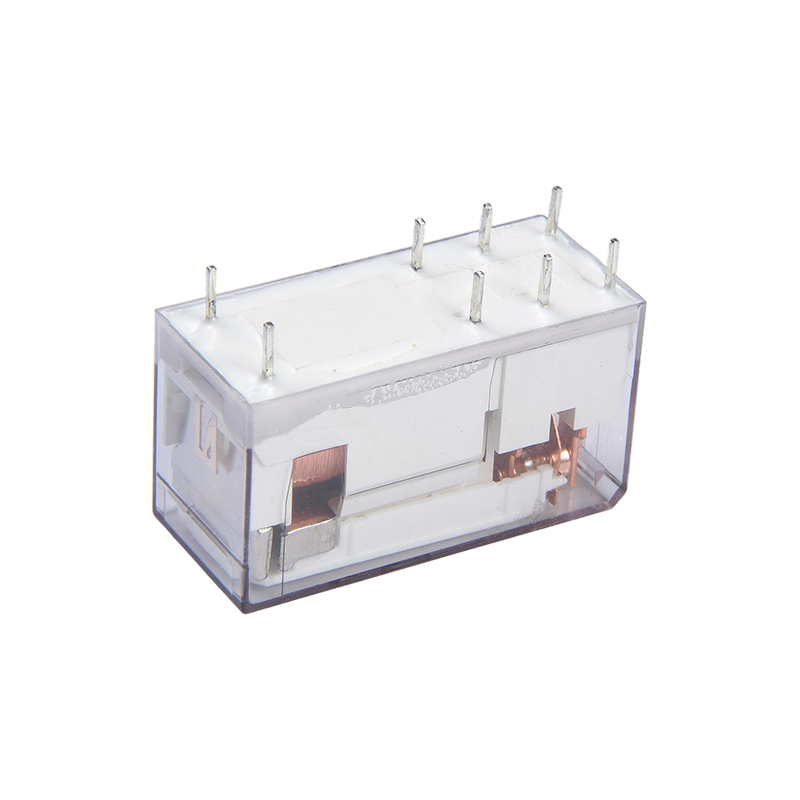

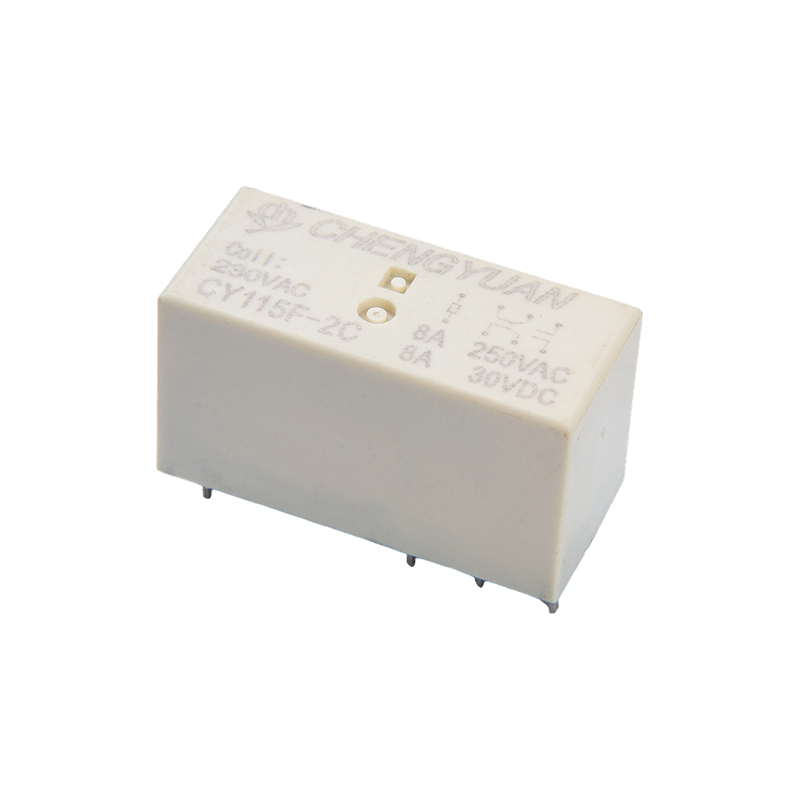

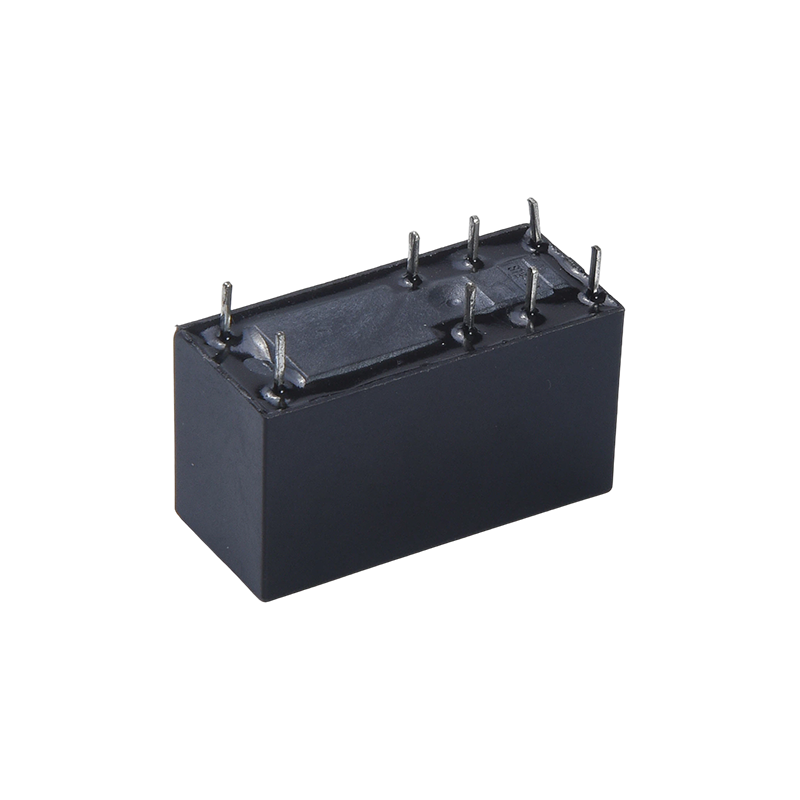

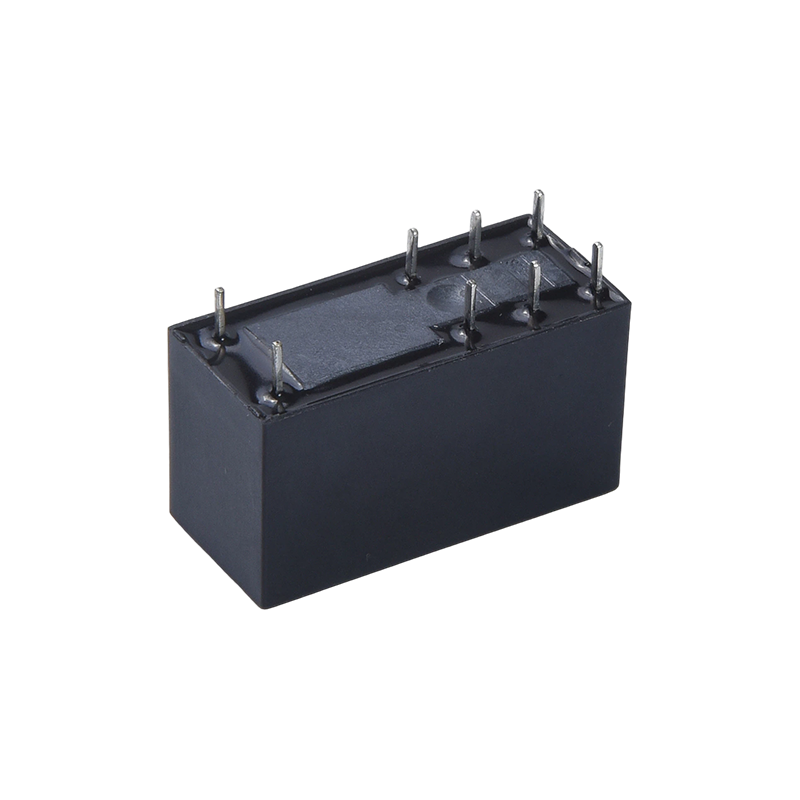

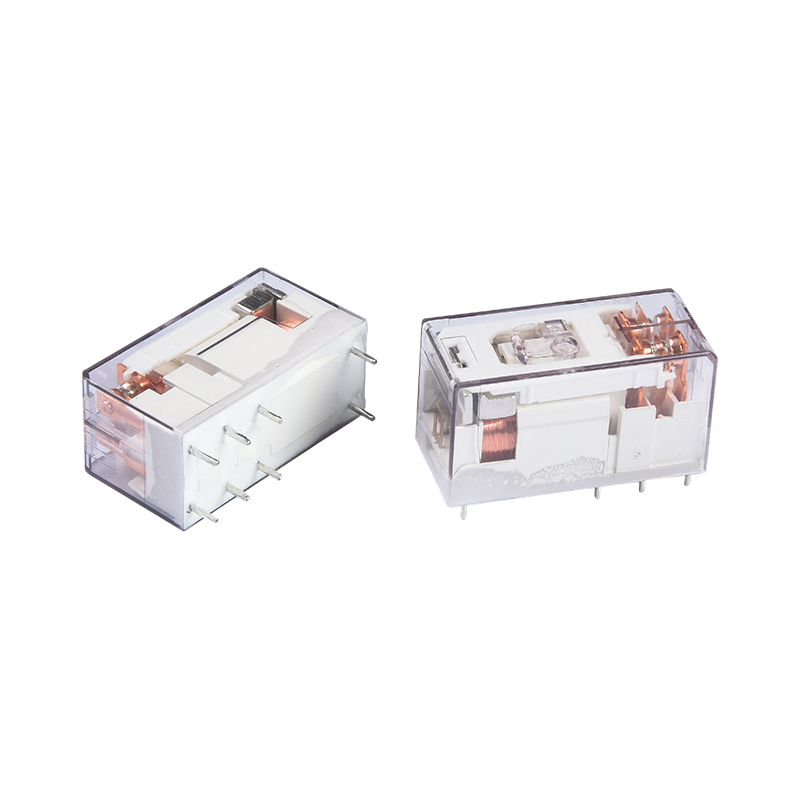

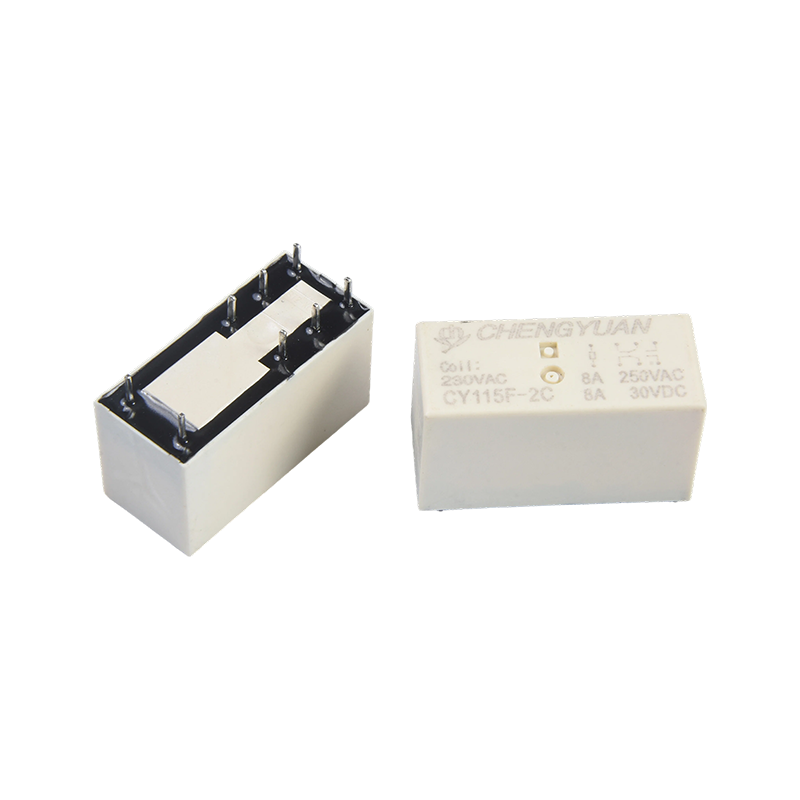

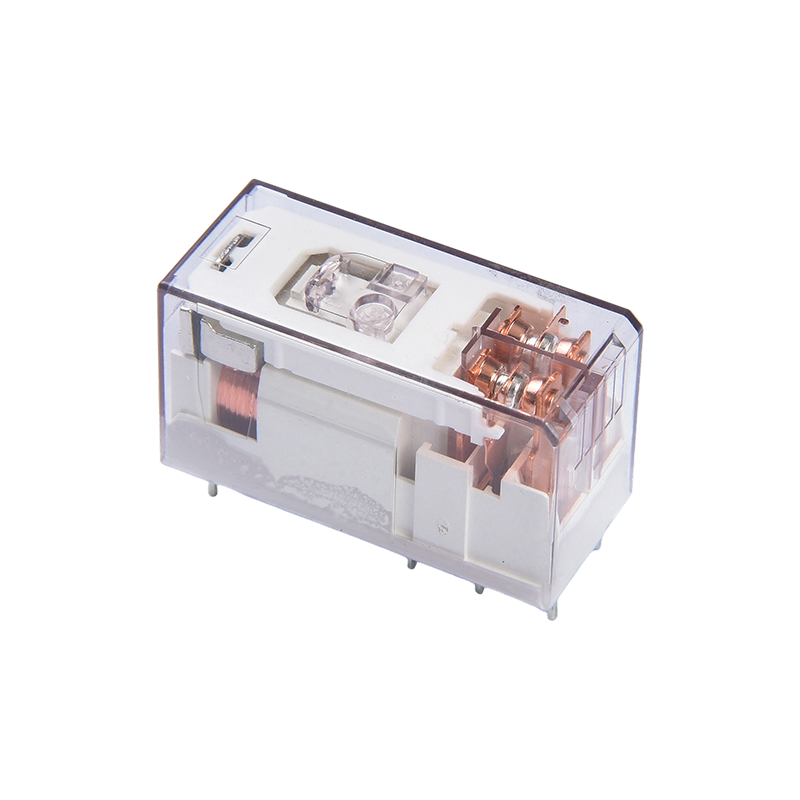

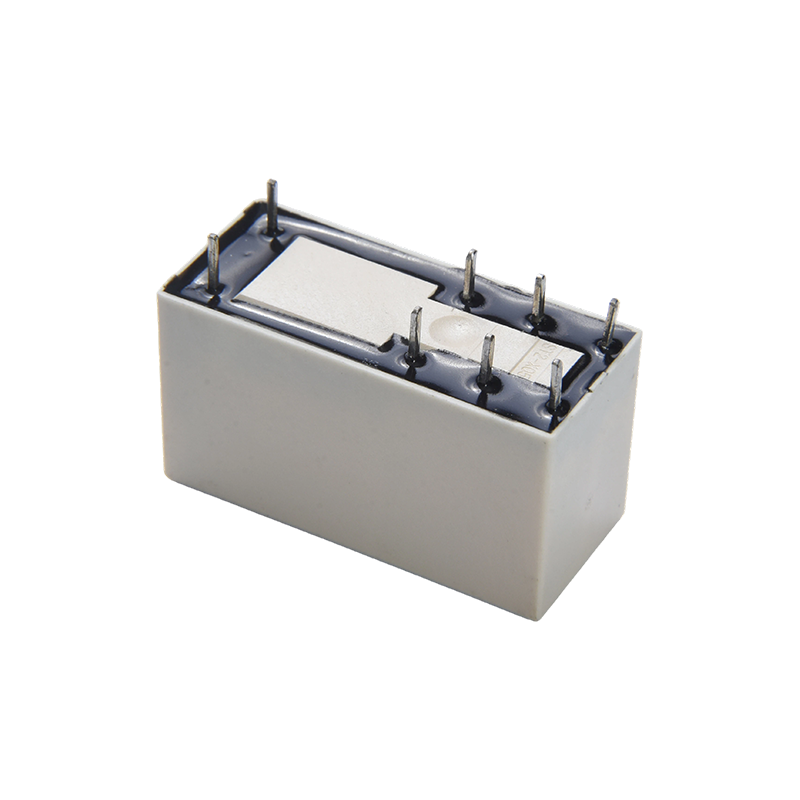

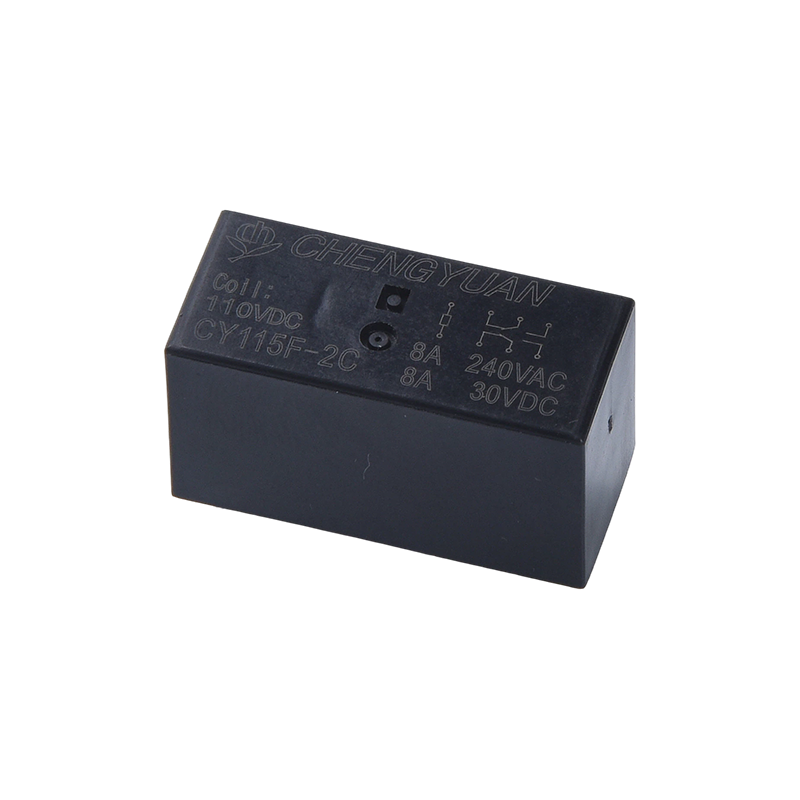

Produktegenskaber:
• Høj belastningskoblingskapacitet: Kontakterne understøtter 8 ampere strømskifte, kontrollerer effektivt højeffektkredsløb og opfylder forskellige belastningskrav.
• Design med lavt strømforbrug: Spolens følsomhed er så lav som 0,4W, hvilket hjælper med at reducere enhedens samlede energiforbrug og varmeudvikling.
• Højspændingsmodstand og isolering: Spændingsmodstanden mellem spolen og kontakterne når 5000 volt, hvilket giver pålidelig elektrisk isolation og sikrer sikker drift.
• Kompakt struktur: Den lille størrelse optimerer pladsudnyttelsen, hvilket gør den ideel til tæt montering på printplader.
• Følsom kontrol: Styrer højeffektkredsløb med svage signaler, hvilket muliggør fjernbetjening og isolering i automatiserede systemer.
Typiske applikationer:
• Hvidevarer: Bruges i vaskemaskiner, klimaanlæg, mikrobølgeovne og andre enheder til kredsløbsstyring af motorer eller varmeelementer.
• Industriel automatisering: Velegnet til PLC-styringssystemer, motor- og magnetventildrev, hvilket giver stabil automatiseret omskiftning.
• Nyt energiudstyr: Anvendes i UPS uafbrydelige strømforsyninger, energilagringssystemer og invertere som en pålidelig automatisk switch.
• Smart Home: Bruges til at styre klimaanlæg, gulvvarme, gardiner og andre systemer til intelligent fjernstyring.
• Audiovisuelt og skærmudstyr: Bruges i lydsystemer, skærme og andre enheder for at sikre nøjagtig skift af signaler og strøm.
Kontaktdata
| Type | CY115F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 8A 250VAC |
| Maks. skifte strøm | 10A |
| Maks. skiftespænding | 277VAC |
| Maks. skifte strøm | 2500VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15ms Maks. (Ingen diode) |
| Frigivelsestid | 5ms Maks. (Ingen diode) |
| Isoleringsmodstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Mellem kontaktsæt: 2.500VAC, 50/60Hz i 1 min |
| Vibrationsmodstand | Destruktiv | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min. |
| Destruktiv | 100 G min. |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./h) | 10000000 ops.(ved stuetemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops.(ved stuetemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 13,5 g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 80.00 | 62.5 | Ca. 0,4 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

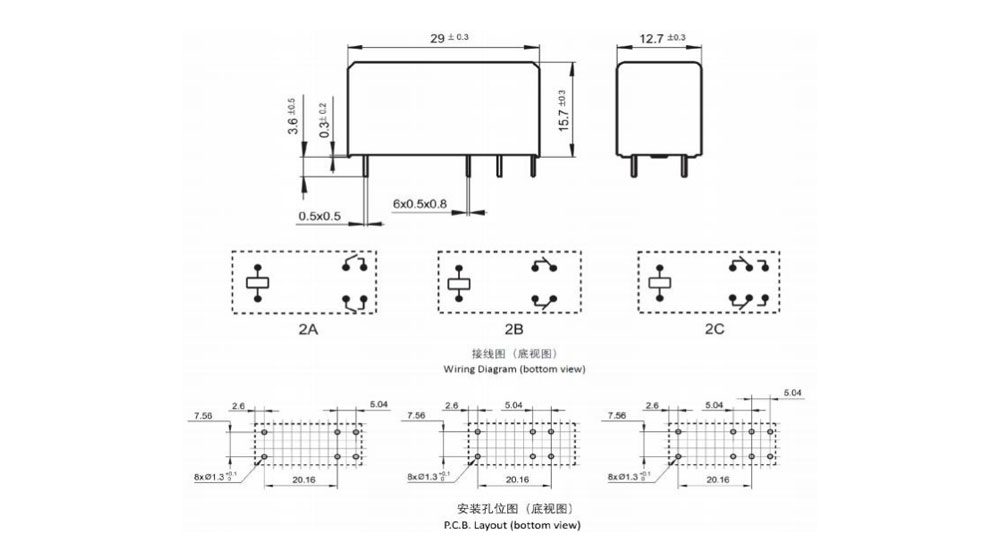

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

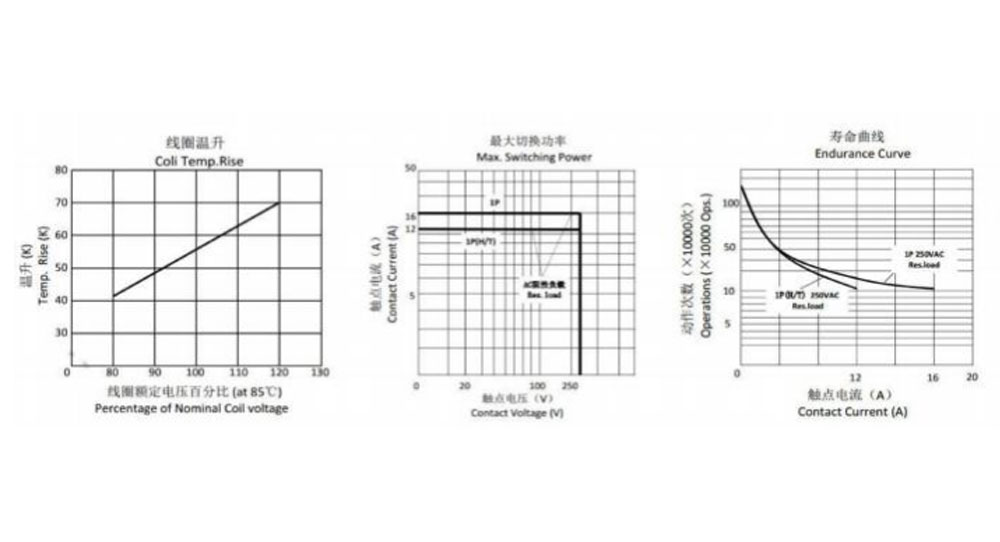

Karakteristiske kurver
Bestillingsoplysninger
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Antal poler: 2-2 poler
3: Kontakt Arrangement: A-formular A ; B-form B ; C-form C
4: Nominel spænding: 5,6,9,12,18,24,48VDC
5: Kabinet farve: B-sort
6: Spole Pwor: D-0,4W
7: Beskyttende konstruktion: S-Flux sikret,
SH-Sealed type vaskbar
8: Speciel parameter: Ingen standardtype
Bogstav eller tal - Særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S , SO2 , NO2 , støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxtætte relæer er samlet på PCB.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forud varsel.
Vi kunne ikke evaluere al ydeevnen og alle parametrene for alle mulige applikationer . Derfor bør brugerne i den rigtige position til at vælge
passende produkt til deres egen anvendelse. For forseglede relæer skal du åbne ventilationshullet i etuiet inden brug efter installation af blæserens rensning. Hvis der er en forespørgsel , kontakt Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at afgøre hvilket produkt der skal bruges.
