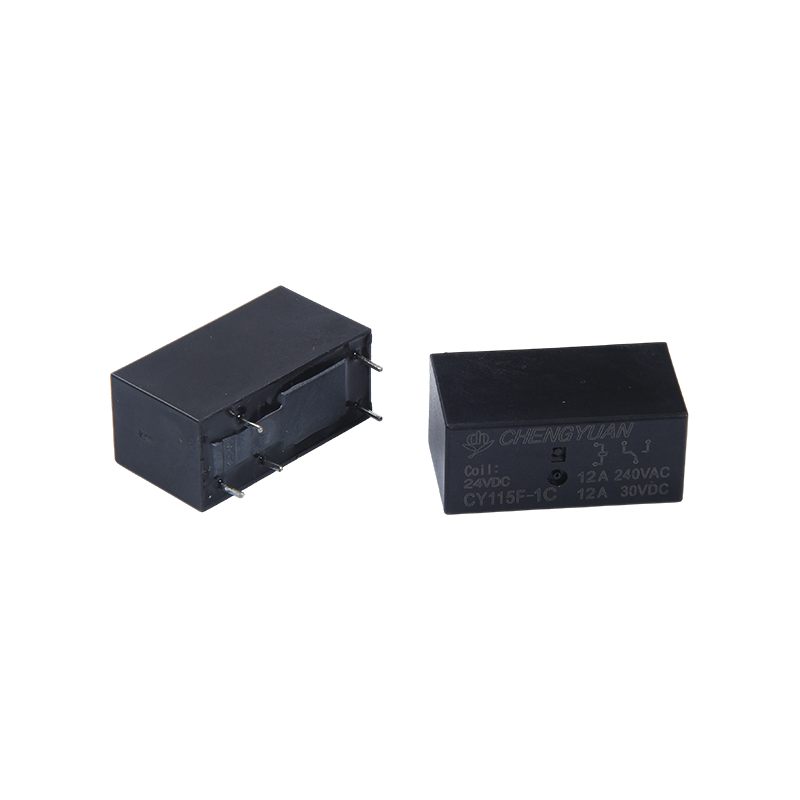

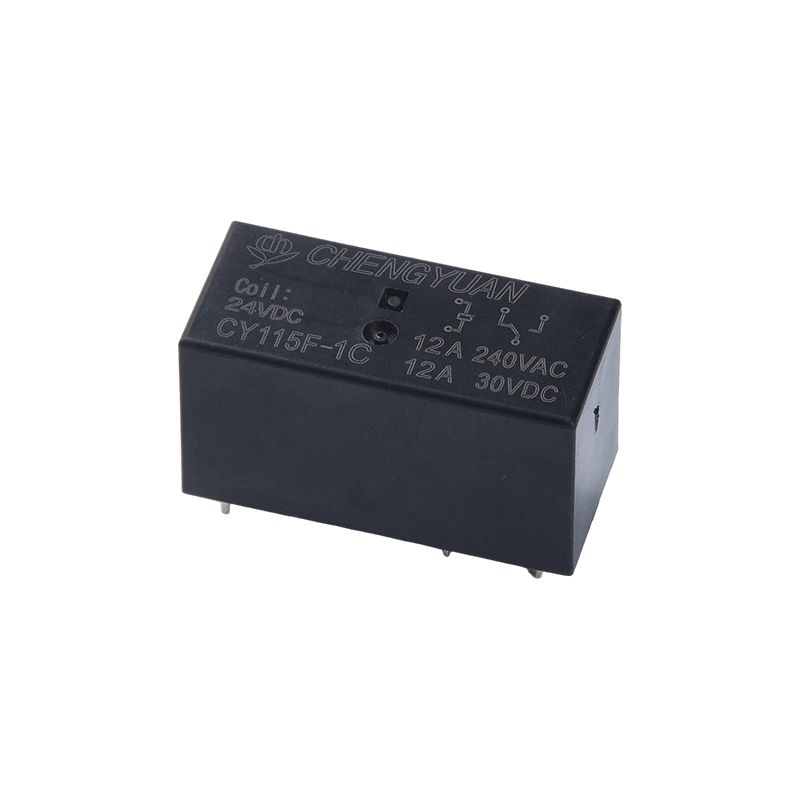

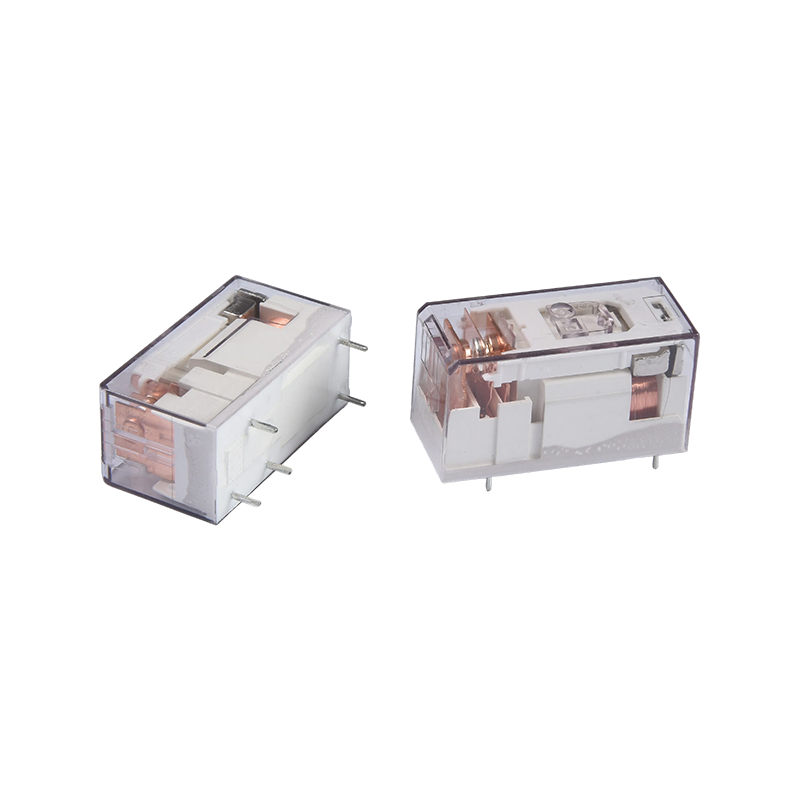

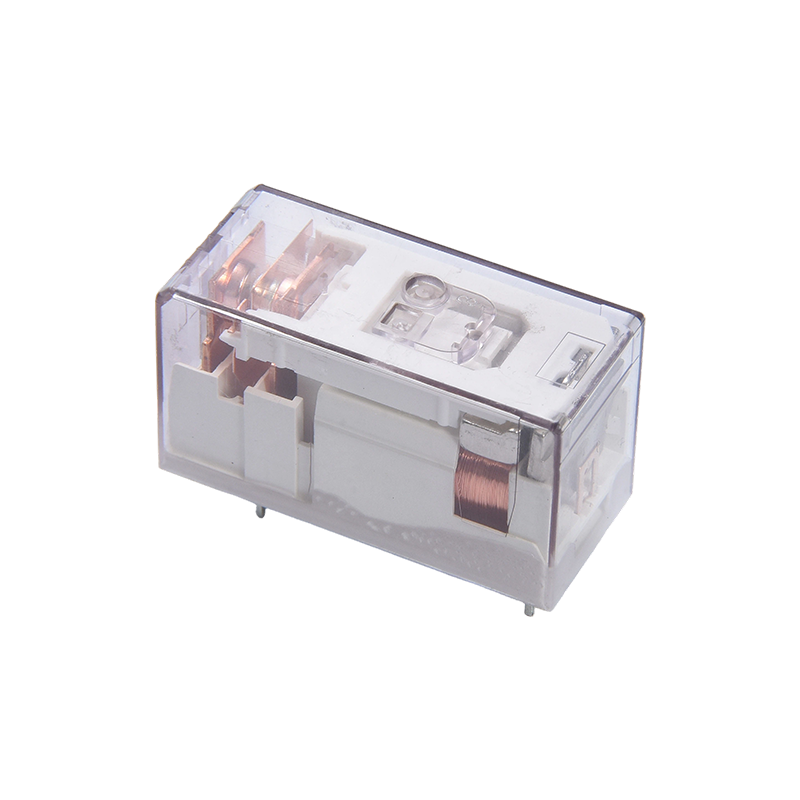

Produktfordele:
Høj belastning, kompakt design: Opnår 12A-kontaktkobling i et lille PCB-relæ, hvilket sparer installationsplads og er velegnet til print med høj tæthed.
Bred spolespændingskompatibilitet: Spolen understøtter et bredt spændingsområde fra 3VDC til 230VAC/VDC, hvilket letter direkte integration med systemer med forskellige styrespændinger uden yderligere konvertering.
Kraftig elektrisk isolering: Kontakt-til-spole-modstandsspændingen er op til 5000V, hvilket effektivt undertrykker interferens og forbedrer systemets sikkerhed og stabilitet.
Nøglefunktioner:
Kontaktkapacitet: 12A @ 240VAC / 30VDC, der opfylder strømstyringsbehovene for de fleste husholdningsapparater og industrielt udstyr.
Kontaktformular: Tilgængelig i forskellige kontaktformer (såsom 1H, 1Z osv.), der understøtter normalt åbne, normalt lukkede og skiftende kredsløbskonfigurationer til fleksible applikationer.
Køreeffektivitet: Typisk spolestrømforbrug er 0,4W, lavt energiforbrug og følsom respons.

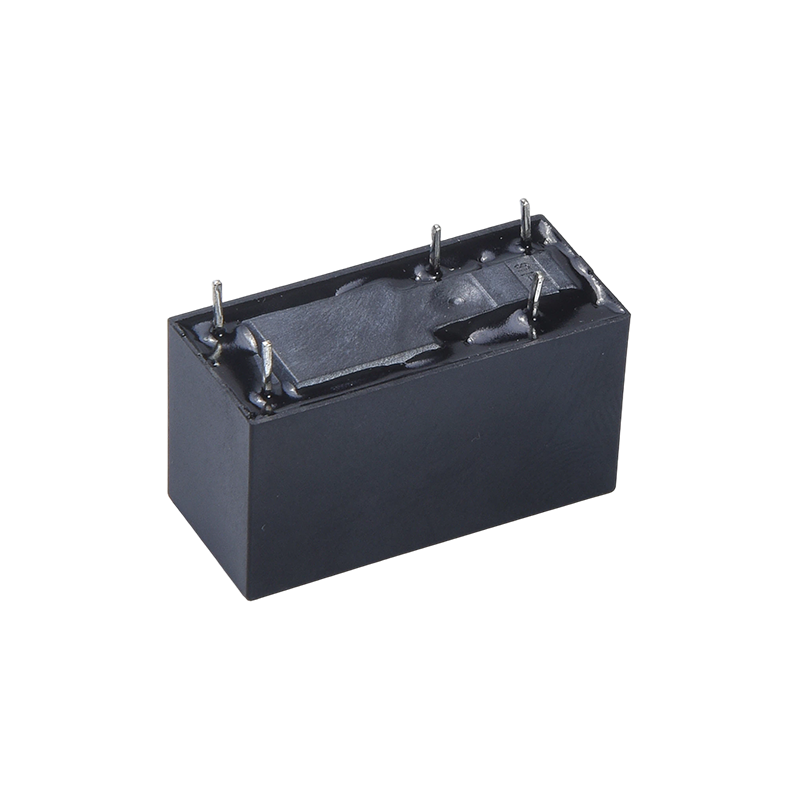

Pin Design: Standard 5-PIN PCB ben til nem lodning og automatiseret produktionsinstallation.
Hovedapplikationer:
Industriel automatisering: Anvendes i PLC-outputmoduler, motorcontrollere, magnetventildrivere og udstyrsstrømskift.
Smart Control: Integreret i smart home-systemer til styring af højeffektbelastninger såsom klimaanlæg, gulvvarme, belysning og elektriske gardiner.
Energistyring: Anvendes i UPS uafbrydelige strømforsyninger, solcelle-invertere, energilagringssystemer og andet nyt energiudstyr til kredsløbsskiftekontrol.
Udstyrsisolering: Giver elektrisk isolation mellem styreenden og belastningsenden, hvilket beskytter lavspændingskontrolkredsløb.
Kontaktdata
| Type | CYF115F |
| Kontaktmateriale | Sølv legering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 12A 250VAC |
| Maks. skiftestrøm | 12A |
| Maks. skiftespænding | 277VAC |
| Maks. skifte strøm | 3342VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min. |
| Destruktiv | 100 G min. |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 13,5 g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 80.00 | 62.5 | Ca. 0,4 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dataene vist ovenfor er begyndelsesværdier. Anvend ikke den maksimalt tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

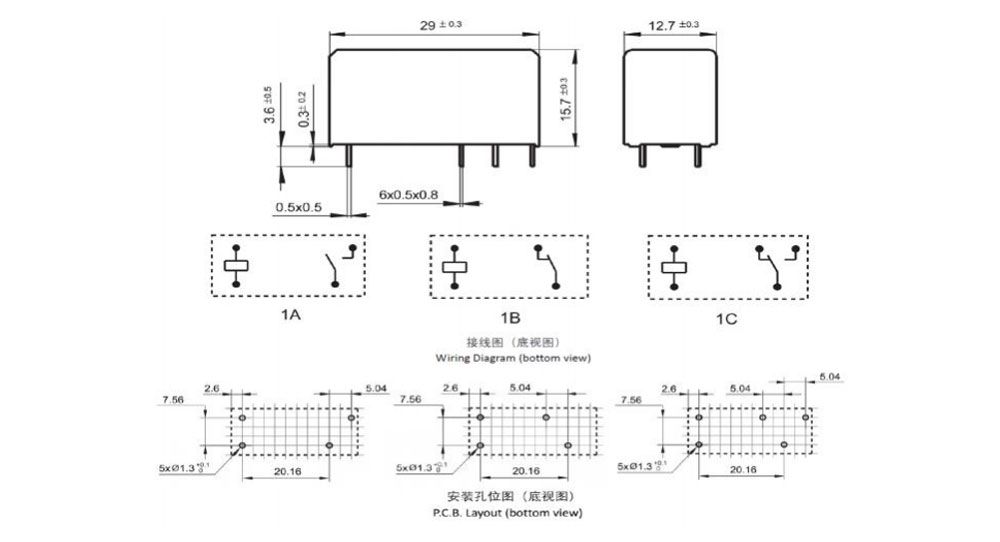

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

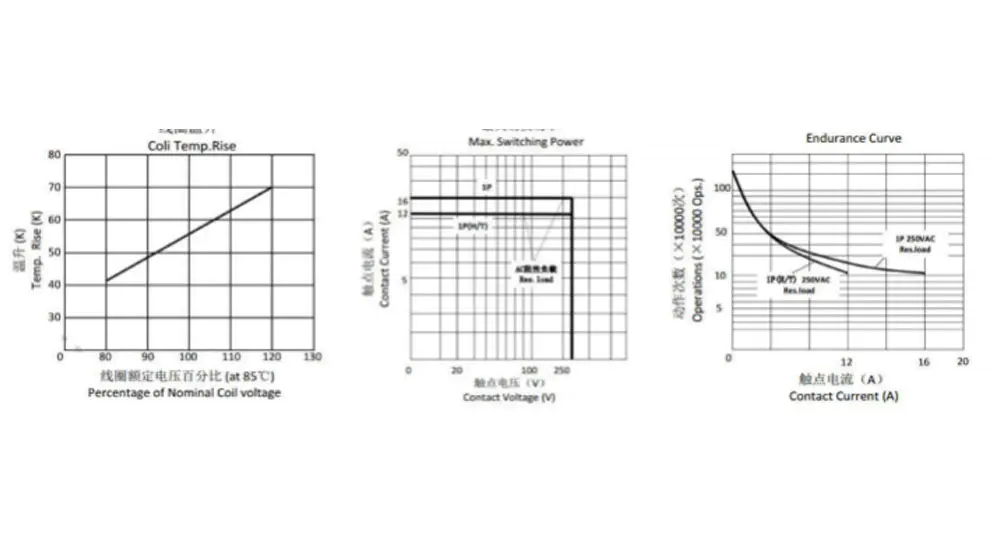

Karakteristisk kurve
Bestillingsoplysninger
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: A-formular A ; B-form B ; C-form C
4: Nominel spænding: 5,6,9,12,18,24,48VDC
5: Kabinet farve: B-sort
6: Spole Pwor: D-0,4W
7: Beskyttende konstruktion: S-Flux-sikret,
SH-Sealed type vaskbar
8: Speciel parameter: Nul-Standard type
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
passende produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
