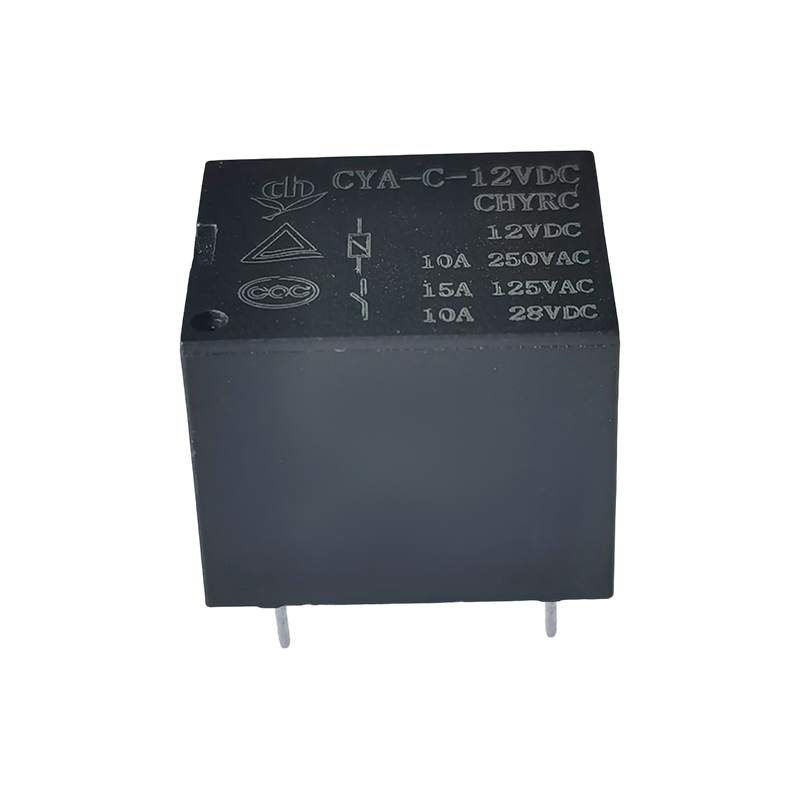

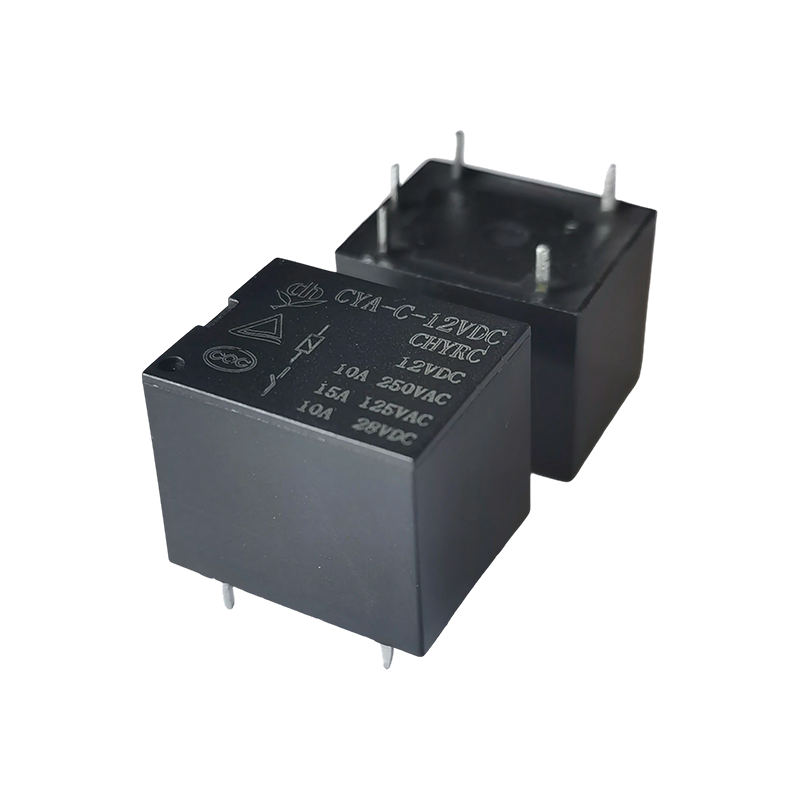

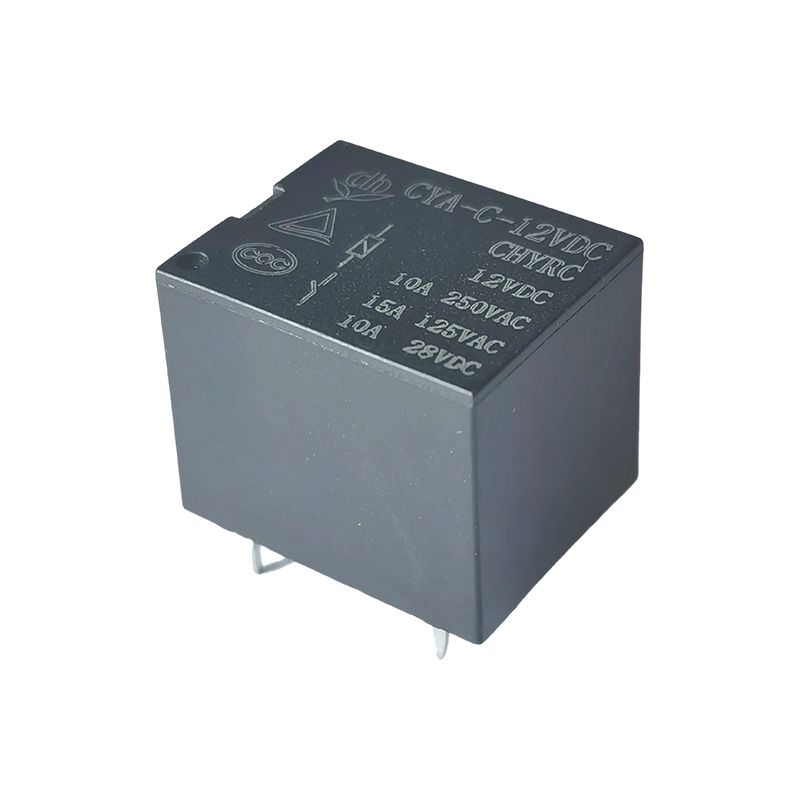

Funktioner:
• Bred belastningskompatibilitet: Kompatibel med 15A 125VAC, 12A 250VAC AC belastninger og 10A 28VDC DC belastninger, der dækker de fleste lav- til medium strømkredsløbsskiftebehov.
• Fleksibel spolespænding: Understøtter 3VDC-48VDC spolespænding, der direkte matcher forskellige styrekredsløbsspændingsspecifikationer uden behov for yderligere spændingskonverteringsmoduler.
• Design med lavt strømforbrug: Spolens strømforbrug er kun 0,36W, hvilket reducerer udstyrets samlede strømforbrug og gør det velegnet til batteridrevne enheder.
• Dobbelt autoritativ certificering: Bestået TUV- og CQC-certificering, i overensstemmelse med internationale og indenlandske sikkerhedsstandarder og egnet til terminalprodukter, der sælges på flere markeder.
• Praktisk PCB-installation: Bruger en 5-bens struktur til nem lodning og montering af printkort; den kompakte, sukkerkubelignende form sparer installationsplads og er velegnet til kredsløbsdesign med høj tæthed.
• Ryd koblingslogik: Bruger en enkeltpolet enkeltkast (SPST) kontaktformular, der giver enkel og klar koblingslogik, forenkler kredsløbsdesign og reducerer sandsynligheden for ledningsfejl.
Ansøgningsscenarier:
• Husholdningsapparater: Tænd/sluk styring af små elektriske ovne, vanddispensere, fjernbetjeningskontakter mv.
• Industriel styring: Små PLC-udvidelsesmoduler, sensorsignalomskifterkredsløb, der muliggør signalisolering og kredsløb til/fra styring.
• Smart hjem: Smarte stikkontakter, lysstyringsmoduler osv., matchende lavspændingskontrolsignaler for sikker strømstyring.
| Type | CYA |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 10A250VAC |
| Maks. skifte strøm | 15A |
| Maks. skiftespænding | 250VAC |
| Maks. skifte strøm | 2500VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 8 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. (Ingen diode) |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 1500VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10.000.000 ops. (ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops.(ved stuetemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 8,5 g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 120 | 25 | Cirka 0,36W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af nominel spænding |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

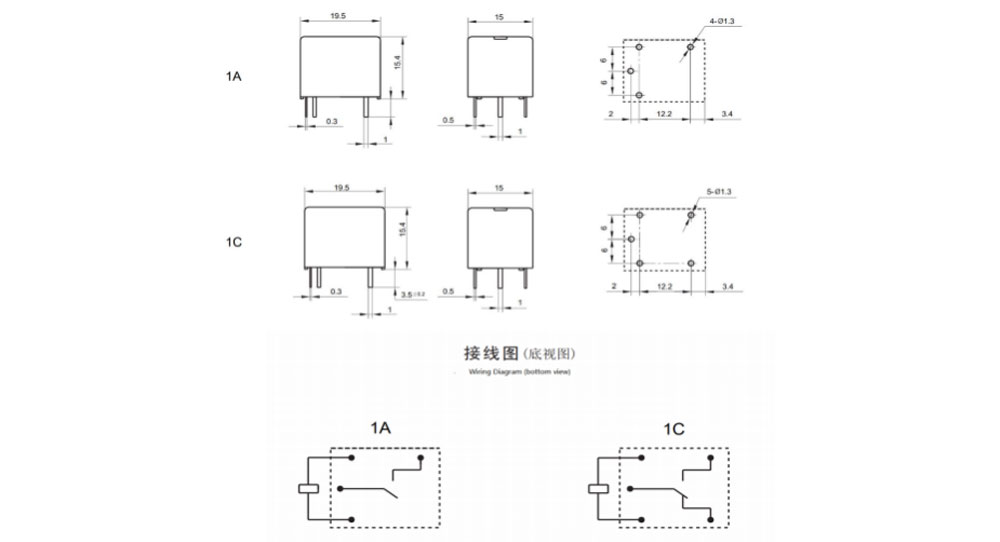

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)

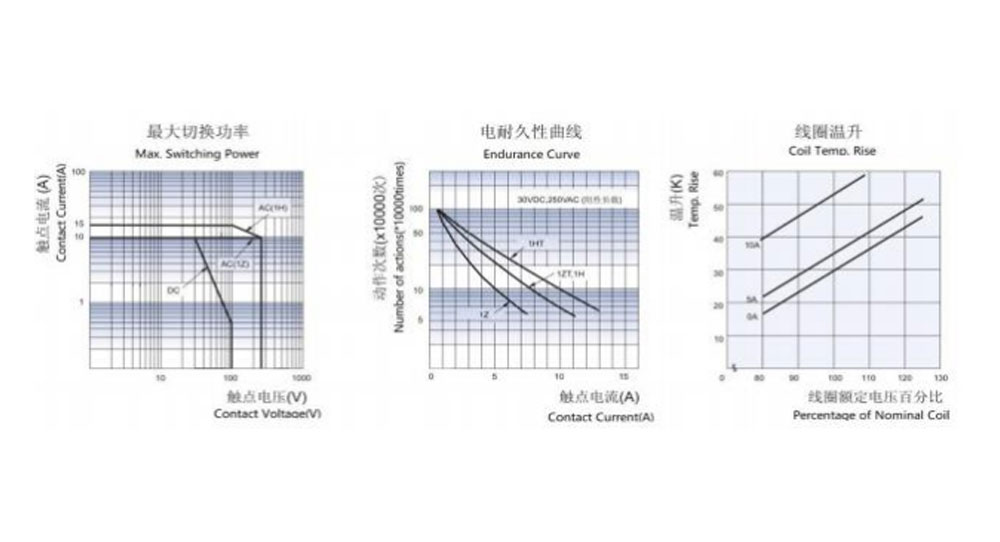

Karakteristiske kurver
Bestillingsinformation
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: C Fra C; H Fra A; B Fra B
4: Nominel spænding: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Kabinet farve: W-Hvid, H-Sort, L-Blå
6: Spole Pwor: D-0,45W L-0,36W
7: Beskyttende konstruktion: S-Flux-sikret, SH-forseglet type vaskbar
8: Speciel parameter: Nul-Standard type
Bogstav eller tal - Særligt krav
(1) Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
(2) Vandrensning eller overfladebehandling foreslås ikke, efter at de fluxsikre relæer er samlet på printkortet.
(3) Tilpasset specialsuffiks er tilgængeligt efter at være blevet evalueret af CHENGYUAN.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel. Vi kunne ikke evaluere alle ydelser og parametre for enhver mulig applikation. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. Til forseglede relæer, efter installation og rengøring. Åbn venligst ventilationshætten i kufferten før brug. Hvis der er nogen forespørgsel, bedes du kontakte chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
