Ovnkontaktorvejledning: Spolespænding, kontaktværdier, test og udskiftning

Et no-heat call på årets koldeste morgen ender normalt ved den samme komponent. Termostaten kalder, styrekortet sender 24 VAC, transformeren tjekker ud, og varmeelementerne er stadig kolde. Ovnkontaktoren er den del, der holdt op med at udføre sit arbejde.

En ovnkontaktor er en kraftig elektrisk betjent afbryder. En lavspændingsspole, næsten altid 24 VAC i boligudstyr, trækker netspændingskontakter ind, der fører den fulde strøm af varmeelementer eller en blæsermotor. Tre tal definerer den korrekte del: spolespænding, kontaktstrømsmærke ved den påførte spænding og polkonfiguration. Match alle tre, og kontaktoren kører i mange års varmesæson. Gå glip af en, og resultatet er svejsede kontakter, en skraverende spole eller det samme varmekald næste vinter.

Hvad en ovnkontaktor gør i kredsløbet

Kontaktoren findes for at holde lavspændingskontrolledninger væk fra netspændingen. Termostater og styrekort arbejder ved 24 V AC, hvilket er sikkert at føre gennem tyndt termostatkabel. Varmeelementer, blæsermotorer og kompressorer arbejder ved 120, 208, 240 eller 277 VAC og kan trække snesevis af ampere. Kontaktoren sidder på den grænse. Dens spole er tilsluttet kontrolkredsløbet, dens kontakter er tilsluttet linjekredsløbet, og de to rører aldrig elektrisk.

Hvor delen lever afhænger af udstyret:

• Elektriske ovne og luftbehandlere: kontaktoren skifter grupper af varmeelementer, og arbejder ofte sammen med sequencere, der sætter elementerne i gang over flere sekunder.
• Gasovne: en kontaktor eller et ventilatorrelæ skifter blæsermotoren ved netspænding, når bestyrelsen beslutter, at varmeveksleren er varm nok.
• Pakkede enheder og udendørs sektioner: kontaktoren skifter kompressor og kondensatorblæser sammen, hvorfor dens rating er angivet i låste rotorforstærkere såvel som kørende ampere.

Det er værd at adskille kontaktoren fra de små relæer på et ovnkontrolkort. Kortrelæer skifter gasventilen, induceren eller en luftfugter og håndterer en forstærker eller to. Kontaktoren håndterer den tunge belastning, og denne forskel i drift driver hver bedømmelse, der er trykt på dens etiket.

De tal, der betyder noget, før du specificerer eller erstatter

Spolespændingen kommer først. En 24 VAC-spole vil ikke trække pålideligt ind på et 120 VAC-kredsløb, og en 240 VAC-spole på et 24 VAC-kredsløb vil simpelthen ikke bevæge sig. De fleste boligovnstransformatorer er 24 VAC og klassificeret omkring 40 VA, nok til en kontaktorspole plus en gasventil og et bord. Spoler tåler en vis nedbøjning, men når transformatoren er svag, eller termostatkablet er underdimensioneret, skravler kontaktoren i stedet for at lukke rent, og klapren brænder en spole hurtigere end noget andet.

Kontaktvurdering kommer på andenpladsen og har to dele. Den resistive rating, ofte 25, 30 eller 40 A ved 240 til 277 VAC, dækker varmeelementbanker. Motormærkningen er angivet som fuldlastforstærkere og låste rotorforstærkere, og det er antallet, der betyder noget, når en kompressor sidder på kontakterne. En 40 A resistiv kontaktor er ikke automatisk en 40 A kompressorkontaktor.

Så kommer de mekaniske detaljer:

• Polkonfiguration: enkeltpolet til et ben, topolet til 240 VAC enkeltfaset, trepolet til trefaset.
• Terminaltype: skrueterminaler, kvart tomme lynkoblinger eller kassesko.
• Monteringsfodaftryk, beslagstil og placeringen af ​​spoleterminalerne.

Når belastningen er lille, bruger noget udstyr et strømrelæ loddet til styrekortet i stedet for en separat panelkontaktor. En del såsom CYF3 SPST PCB-relæet, klassificeret 16 A ved 250 VAC, dækker ombordkobling, hvor en fuld kontaktor ville være overdimensioneret.

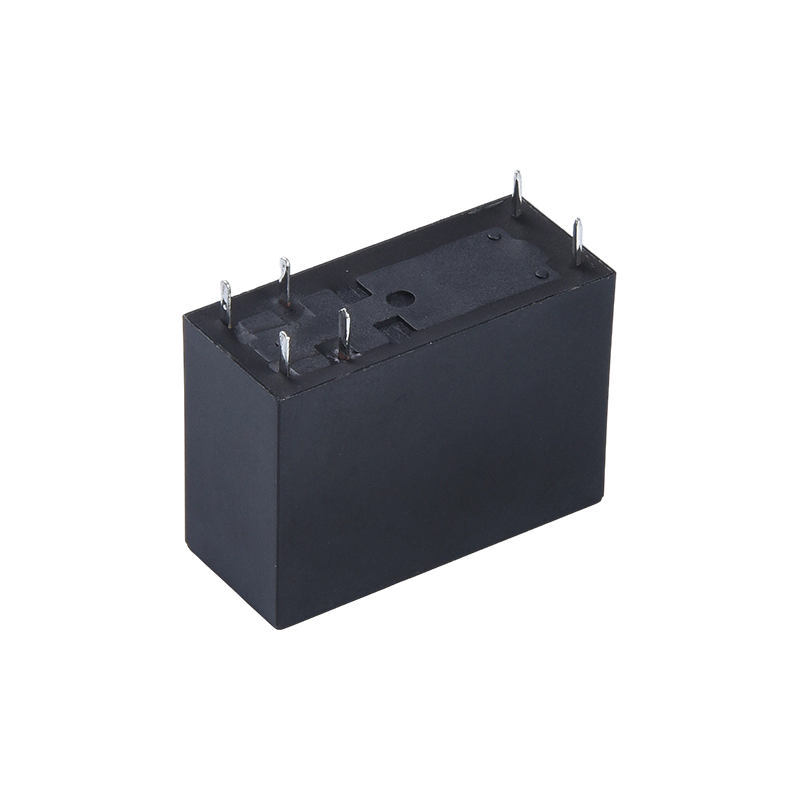

CYF3 PCB-relæ til ombordkobling Et kompakt 16 A 250 VAC PCB-relæ til styrekort-omskiftning, hvor en separat panelkontaktor ville være overdimensioneret; høj spolekontaktisolering understøtter kompakt udstyr. Se produkt →

Symptomer, der fortæller dig, at kontaktoren svigter

En kontaktor fejler sjældent uden varsel. Fejlmønsteret peger normalt på den nøjagtige del, der gav op.

• Ingen varme med blæseren kørende: spolen er åben, eller kortet leverer ikke 24 VAC til det. Kontroller spændingen ved spolen, før delen fordømmes.
• Sludder eller brummende: spolen modtager ikke nok spænding til at holde ankeret inde, ofte en svag transformer eller en korroderet forbindelse.
• Varme, der ikke vil slukke: Kontakterne er svejset lukket. Den høje endestopkontakt er det eneste, der stopper elementerne, og den vil udløse gentagne gange, indtil kontaktoren udskiftes.
• Brændt lugt eller en misfarvet spole: spoleisoleringen er svigtet, normalt efter en lang periode med skravling eller et kortsluttet styrekredsløb.
• Udhulede eller sorte kontakter: Kontaktoren lukker stadig, men modstanden på tværs af de lukkede kontakter er steget, varme opbygges ved terminalerne, og jobbet bliver til en ledningsreparation i stedet for et udskiftning af dele.

En spændingsfaldstest fanger det sidste tilfælde, før det bliver dyrt. Med kontaktoren lukket og belastningen kørende, mål på tværs af linjeterminalerne på hver pol. Et sundt sæt kontakter falder kun en brøkdel af en volt. Når først aflæsningen klatrer forbi omkring en halv volt ved mærkestrøm, er pitting godt i gang, og delen hører hjemme i det næste servicebesøg, ikke det næste nedbrud.

Test af en ovnkontaktor i seks trin

Testning tager cirka femten minutter med et multimeter.

1. Sluk for strømmen ved ovnafbryderen og ved afbryderen, og kontroller derefter med en måler ved ledningsterminalerne.
2. Fotografer terminallayoutet, før du fjerner enhver ledning.
3. Frakobl spolens ledninger og mål spolens modstand. Sammenlign med navneskiltets værdi eller en kendt god enhed. En åben læsning betyder en defekt spole.
4. Påfør 24 V AC fra en kendt god transformer direkte til spolen. Et enkelt klik betyder, at det magnetiske kredsløb fungerer. Summende eller tavshed peger på en spole eller mekanisk fejl.
5. Med spolen afbrudt, kontroller kontinuiteten over hver pol. Den skal læse åben. Aktiver spolen og bekræft, at hver pol læser lukket.
6. Tilslut alt igen, genskab strømmen, og mål spændingsfaldet over de lukkede kontakter under belastning. Dette trin er det, der oftest springes over, og det er det, der forudsiger et gentaget opkald.

Valg af erstatning uden at nedgradere kredsløbet

Den sikreste erstatning matcher originalen på spolespænding, kontaktmærkning ved den påførte spænding, polantal og montering. Den mest almindelige fejl er at montere en del, fordi beslaget og klemmerne er på linje, mens kontaktværdien er lavere end originalen. En 30 A-kontaktor i stedet for en 40 A-del vil fungere på en mild dag og svejse dens kontakter på den første kolde morgen, når hver elementbank aktiveres på én gang.

To vaner forhindrer tilbagekald:

• Bekræft den faktiske belastning, ikke kun den gamle etiket. Hvis en blæsermotor eller kompressor blev udskiftet med en anden model, kan fuldlastforstærkerne have ændret sig.
• Kontroller spolespændingen ved terminalerne, mens termostaten kalder. En aflæsning et godt stykke under 24 VAC betyder, at kontaktoren ikke er hovedårsagen, og at transformatoren eller styreledningerne skal behandles først.

Højstrømskobling i varme- og kompressorkredsløb kommer ofte ned til et robust enkeltpolet effektrelæ med generøs kontaktafstand og en spole, der holder fast ved lav spænding. En del såsom CYT90 højstrøms SPST-relæet, klassificeret 30 A til 40 A, er bygget til præcis denne belastningsklasse.

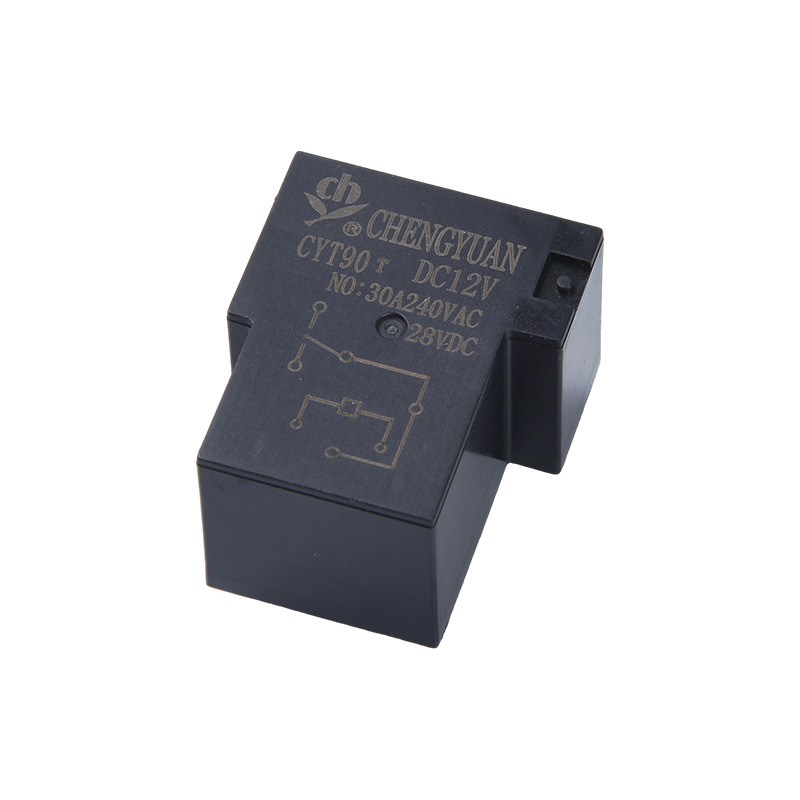

CYT90 højstrømsrelæ til kraftig switching Et kompakt 30A/40A strømrelæ med kontakter i sølvlegering, flere monteringsmuligheder og højstrømskobling til apparater, varmeapparater og industrielt kontroludstyr. Se produkt →

Hvor et relæ slutter og en kontaktor begynder

Grænsen mellem de to er et spørgsmål om pligt og konstruktion snarere end en hård teknisk grænse. Kontaktorer er bygget til bestemt formålskobling med bredere kontaktmellemrum, tungere fjedre og terminaler, der accepterer ledninger. Princippet nedenunder er det samme som enhver elektromagnetisk relæ til generelle formål : en spole genererer et magnetfelt, der trækker et anker og flytter kontakter. Det, der ændrer sig, er strømmen, kontaktmaterialet og de bevægelige deles mekaniske styrke.

Panelbyggere opdeler normalt arbejdet på to niveauer. Strømskifte sker ved kontaktoren eller højstrømsrelæet. Isolering og indskydning sker på skinnemonterede moduler, hvilket er hvor en del såsom MCYF3 14F skinnerelæmodulet med 16 A kontakter passer ind i et ovnstyreskab eller et større varmepanel.

MCYF3 14F skinnerelæmodul til panelbyggere Et skinnemonteret 14F relæmodul med 16 A kontakter og op til 32 kanaler, velegnet til central styring og indsættelse i ovn eller varmepaneler. Se produkt →

Spørgsmål værd at stille, når du køber i mængde

For OEM'er og tavlebyggere er kontaktoren eller relæet en lille linjepost med stor effekt på garantiomkostningerne. Tre punkter er værd at bekræfte, før du afgiver en ordre.

• Kontaktmateriale og cykluslevetid: Sølvtinoxid og sølvcadmiumoxid opfører sig forskelligt under resistive og induktive belastninger. Spørg hvilket materiale der er brugt, og hvilket cyklusantal der blev testet ved mærkestrøm.
• Spolekonsistens: batch-til-batch-variation i pickup- og dropout-spænding viser sig som skravling i marken. Spørg hvordan spoler testes før montering.
• Produktionssporbarhed: datokoder, indgående materialetjek og slutningen af ​​linjens kontaktmodstandstest.

Leverandørbaggrunden betyder lige så meget som databladet. Ningbo Chengyuan Chuangke Electronics Co., Ltd., der opererer gennem cyrelays.com, har produceret relæer og elektroniske komponenter i Ningbo siden 1996 og beskriver sig selv som en producent, der kombinerer udvikling, produktion og salg med brugspatenter, der dækker magnetiske låse- og snappasningsstrukturer. Flere detaljer findes på om side .

En ovnkontaktor er en simpel del med tre kritiske tal. Spolespænding, kontaktmærkning ved den påførte spænding og polkonfiguration afgør, om den overlever en fyringssæson eller fejler på den koldeste morgen af ​​en. Få det rigtige, bekræft den reelle belastning i stedet for den gamle etiket, og kontaktoren holder op med at være en tilbagevendende servicevare.
