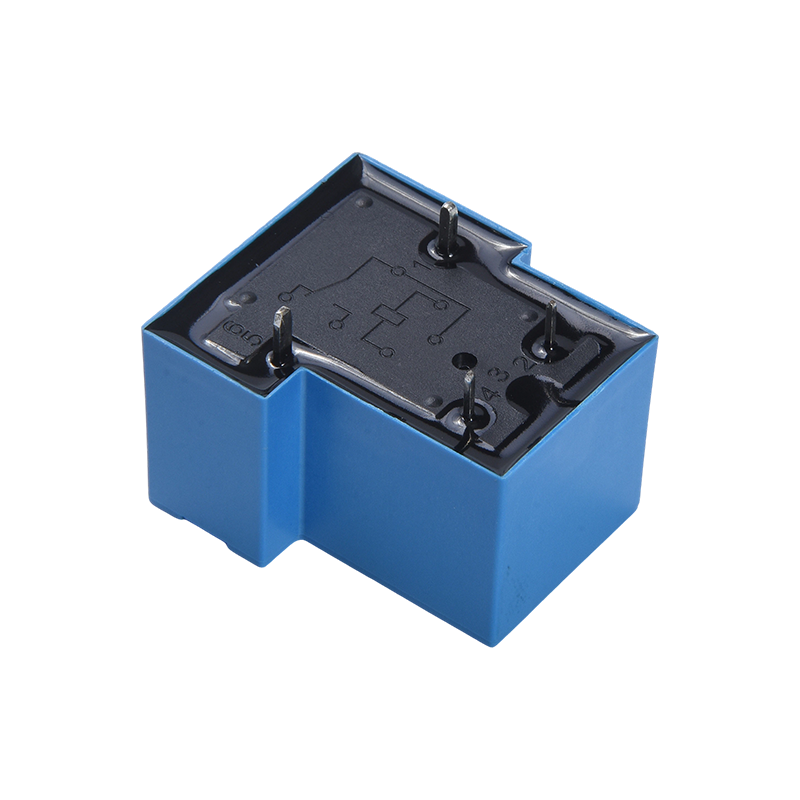

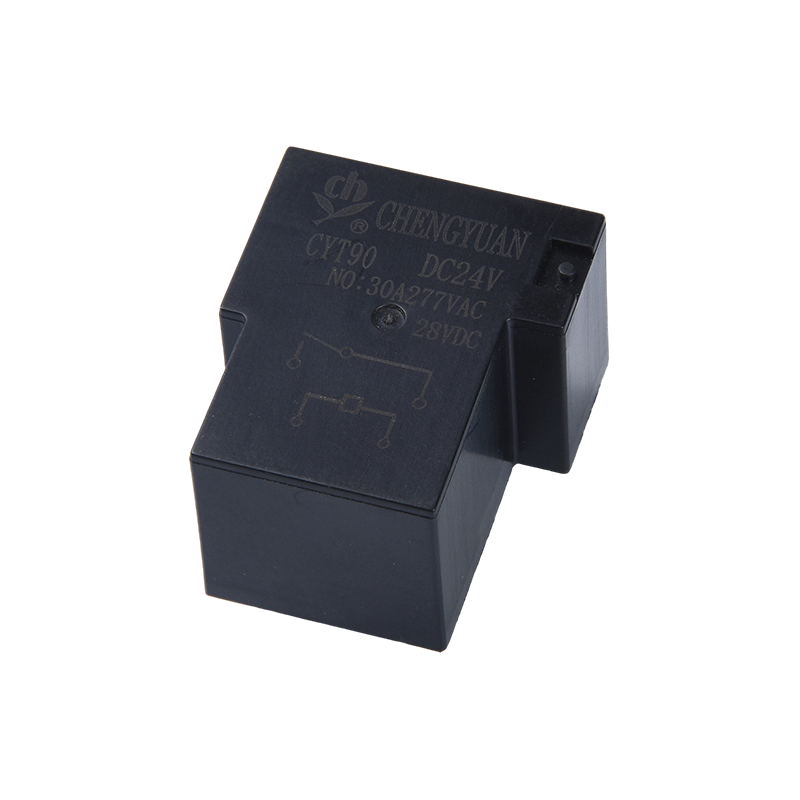

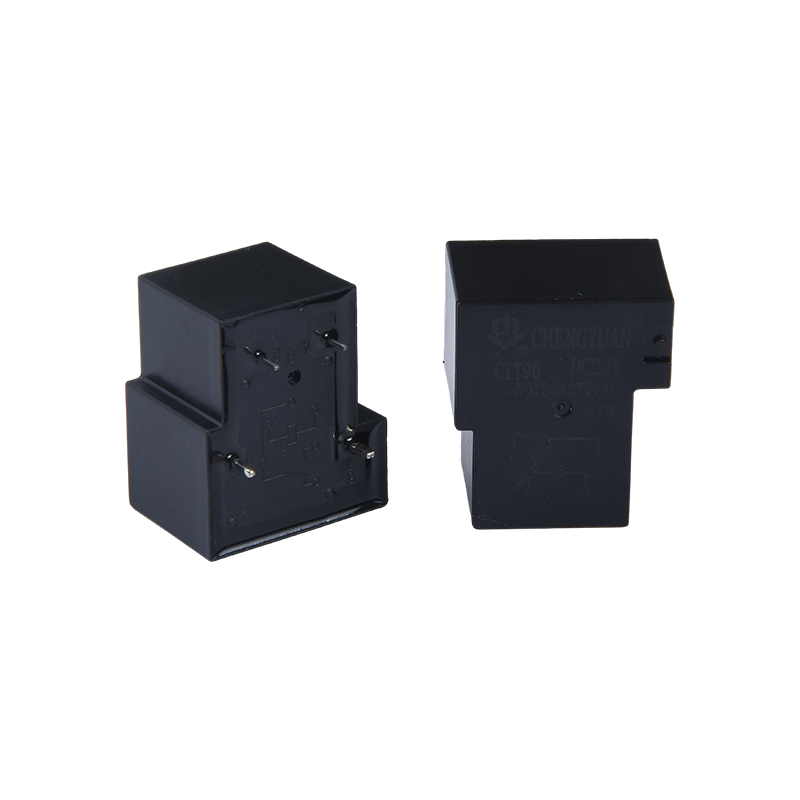

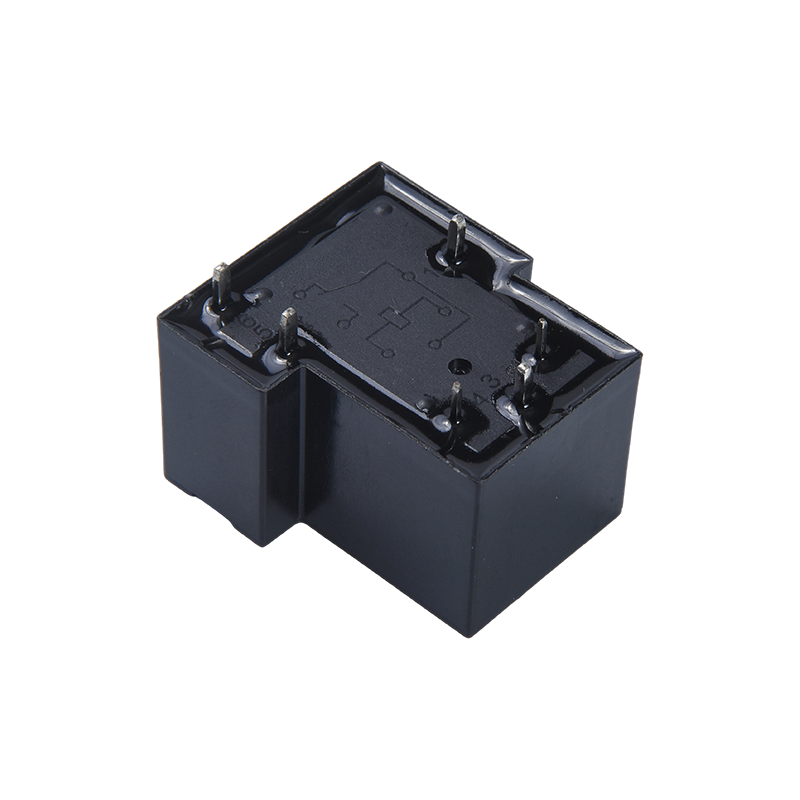

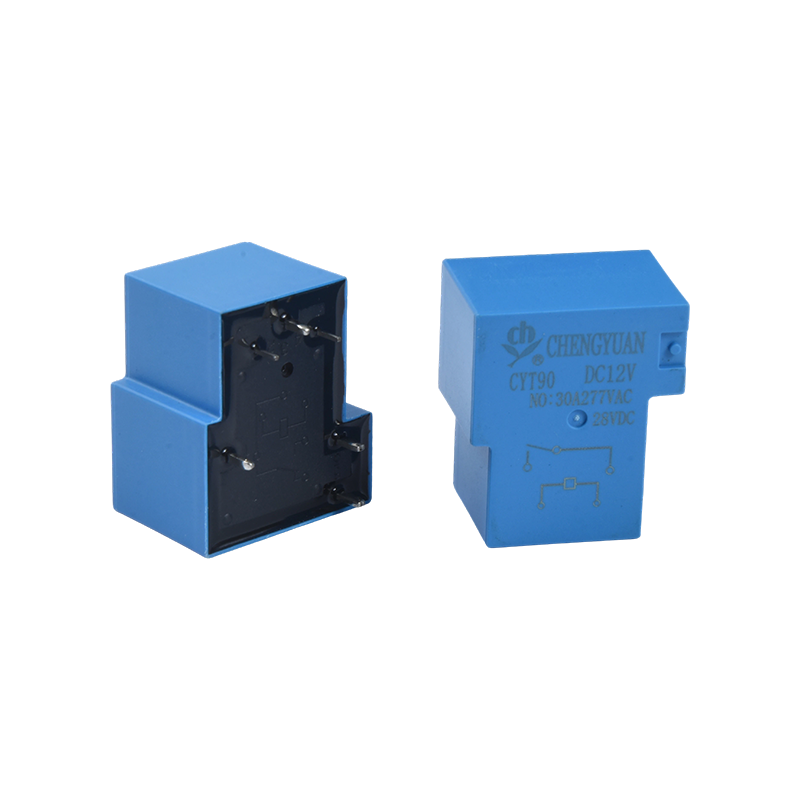

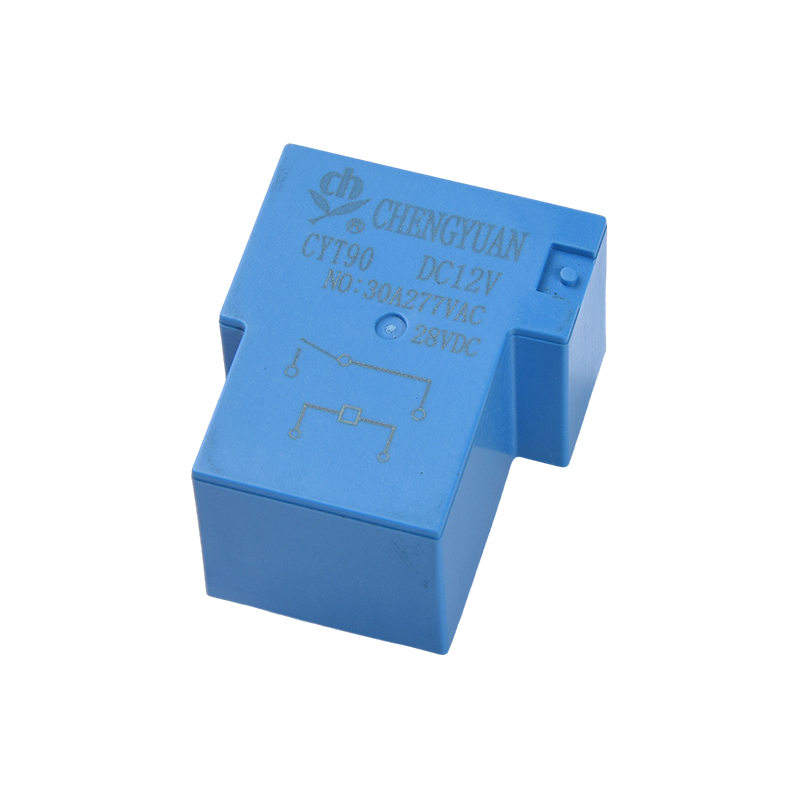

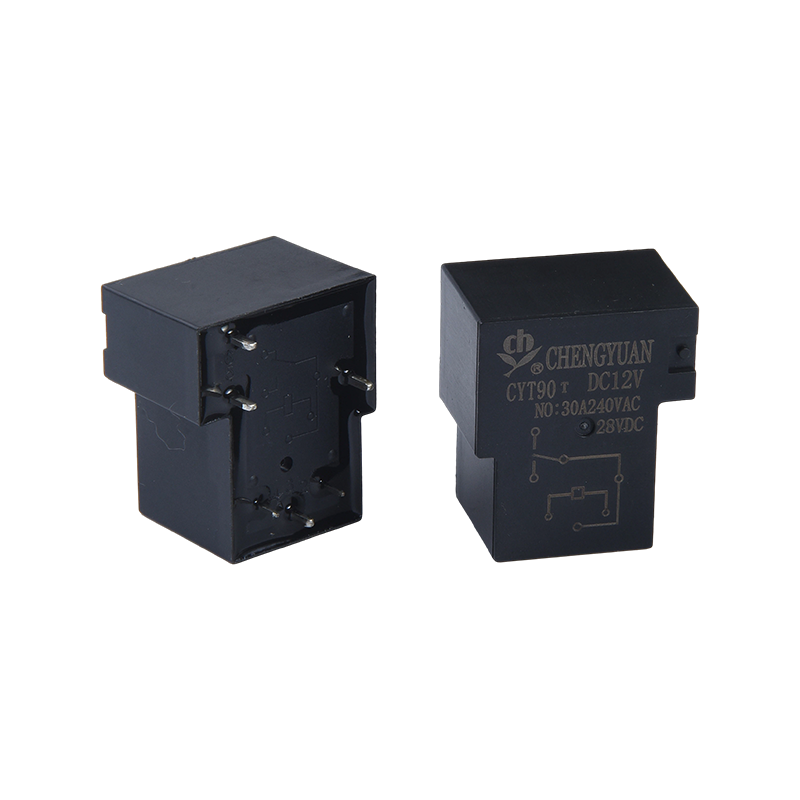

I. Funktioner:
1. Flere monteringsmuligheder: Giver forskellige monteringsmuligheder, der passer til forskellige udstyrsinstallationsscenarier, hvilket forbedrer installationskomforten;
2. Kompakt design: Som et lille højeffektrelæ sparer dets kompakte størrelse intern installationsplads;
3. SPDT-struktur: Bruger en enkeltpolet dobbeltkaststruktur, der giver klar koblingslogik og tilpasser sig forskellige højeffektkredsløbskoblingsbehov.
II. Kernefunktioner og relevante scenarier:
1. Kernefunktioner: Giver højstrømskoblingskontrol, signalkonvertering og belastningsskiftefunktioner, hvilket sikrer stabil drift af højeffektudstyrskredsløb;
2. Husholdningsapparater: Velegnet til klimaanlæg, induktionskomfurer, køleskabe, riskogere og andre husholdningsapparater, hvilket muliggør styring af højeffektbelastningsskift;
3. Industriel kontrol: Velegnet til varmeapparater, ventilationsanordninger og andet udstyr i industriel automation, der opfylder behovene for højstrømskontrol i industrielle scenarier;
4. Smart Home og nye teknologier: Gælder for sikkerhedsudstyr, lyssystemer, nyt energiudstyr og tingenes internet, understøtter signalkonvertering og belastningsskift.
IV. Vigtigste fordele:
1. Højeffekthåndtering: Design med høj kontakteffekt håndterer pålideligt 20A/30A højstrømsscenarier, hvilket giver stærk tilpasningsevne.
2. Fleksibel installation: Flere monteringsmuligheder er tilgængelige, kompatible med forskellige krav til udstyrsinstallation.
3. Bredt udvalg af applikationer: Dækker flere områder, herunder husholdningsapparater, industriel kontrol, smarte hjem og ny energi, der tilbyder stærk alsidighed.
4. Kompakt størrelse og høj effekt: Opnår høj effekt i en kompakt størrelse, der opfylder de dobbelte krav til udstyrsminiaturisering og højeffektkontrol.
Kontaktdata
| Type | CYT90 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 20A/30A 250VAC |
| Maks. skifte strøm | 20A/30A |
| Maks. skiftespænding | 250VAC |
| Maks. skifte strøm | 5000VA/7500VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. (Ingen diode) |
| Frigivelsestid | 10 ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1500VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 2500VAC , 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 100 G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivende temperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca.24g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 180 | 27 | Ca. 0,9 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dataene vist ovenfor er begyndelsesværdier. Anvend ikke maksimal tilladt spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

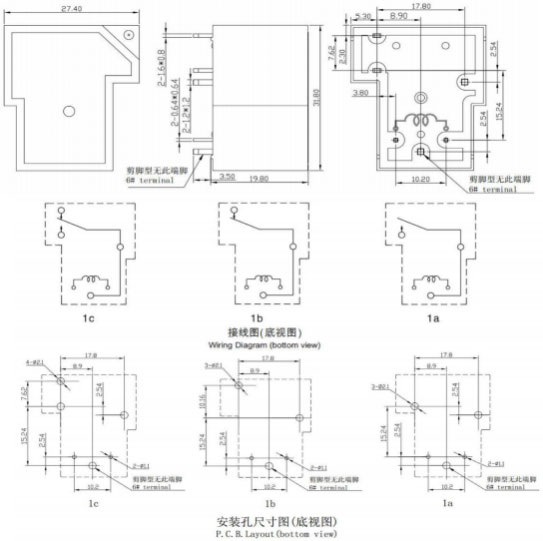

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

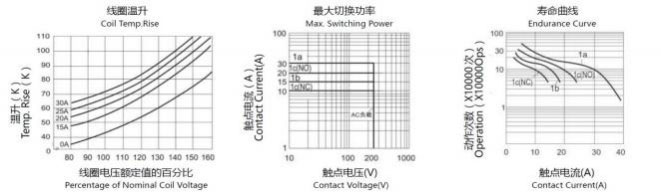

Karakteristiske kurver
Bestillingsinformation
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYT90
2: Antal poler: 1-1 pol
3: Kontaktarrangement: A Formular A ; B Form B; C-formular C
4: Nominel spænding: 5,6,9,12,15,18,24,48VDC
5: Kabinetfarve: H-sort; L-blå
6: Spolestørrelse: D-0,9W
7: Beskyttende konstruktion: S-Flux-sikret,
SH-Sealed type vaskbar
8: Speciel parameter: Ingen standardtype
Bogstav eller tal - Særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
