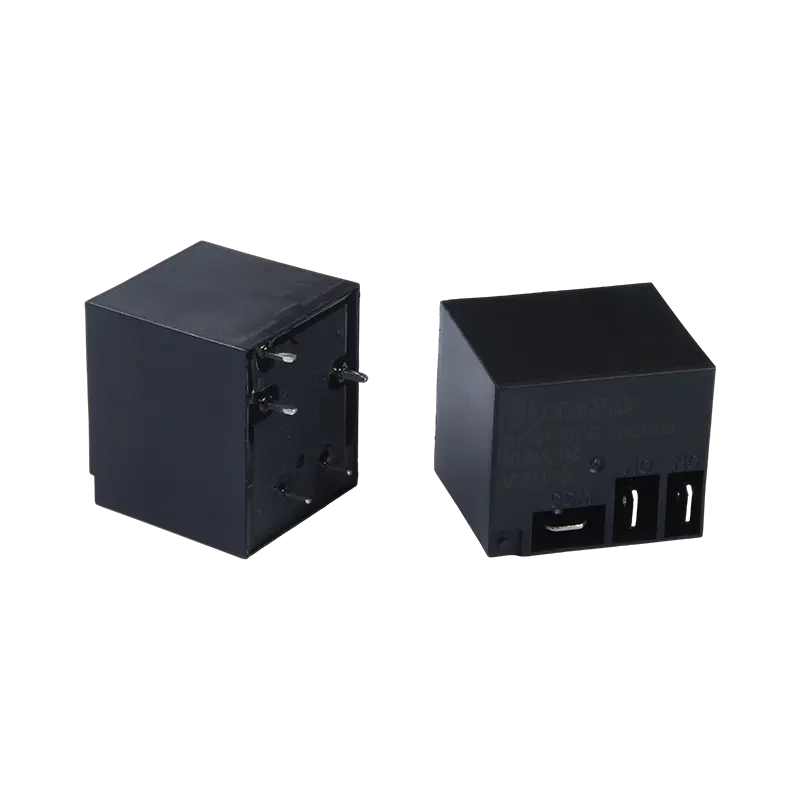

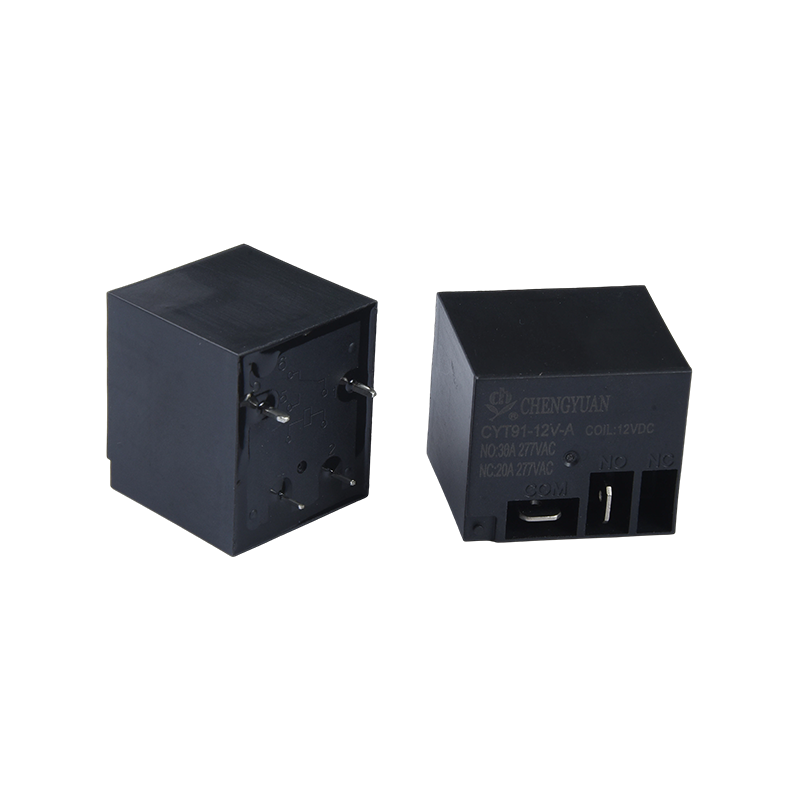

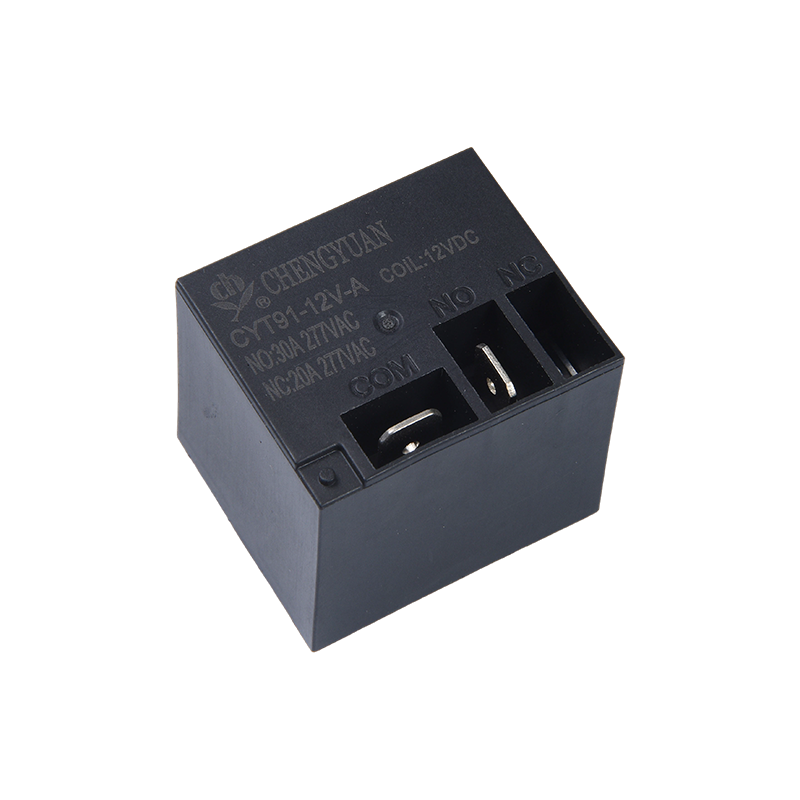

1. Produktfordele
Kompakt højstrømsdesign: Opnår høj belastningsomskifterkapacitet på 20A/30A i et lille volumen, hvilket giver høj effekttæthed og sparer installationsplads.
Forstærket strømførende struktur: Valgfri kobberterminalversion giver lavere kontaktmodstand og stærkere strømbærende kapacitet, reducerer varmeudvikling og forbedrer langsigtet pålidelighed under høj strøm.
Bredt spændingsdrev: Bredt spoledriftsspændingsområde (3-48VDC), specielt velegnet til bilelektronik, batteridrevet udstyr og forskellige DC-kontrolsystemer.
2. Nøglefunktioner
Belastningskapacitet: Understøtter belastningsskift op til 30A ved 250VAC eller 28VDC, hvilket opfylder kontrolbehovene for de fleste højeffekts resistive og induktive belastninger.

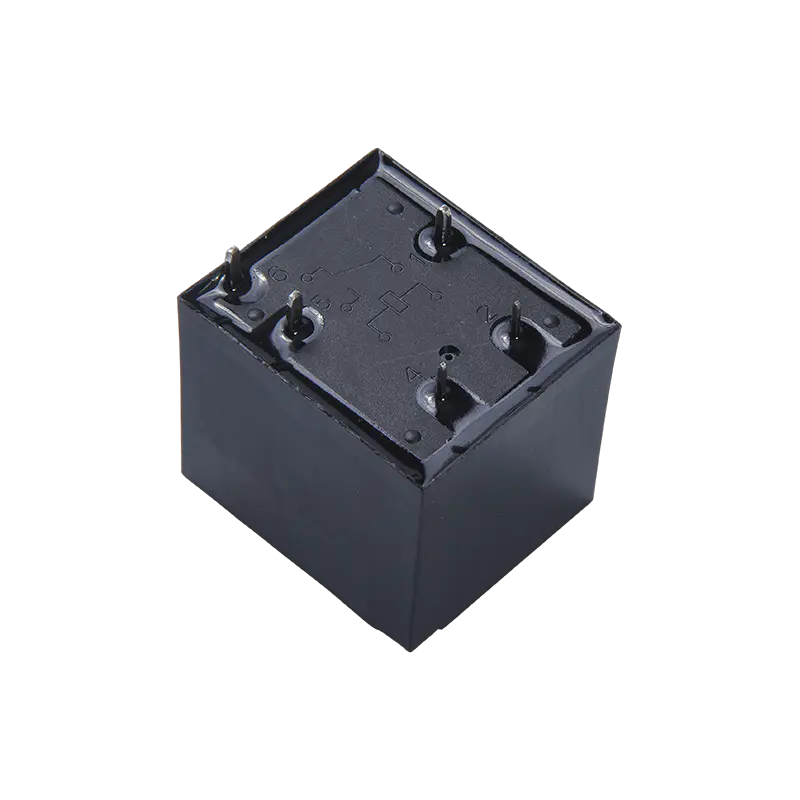

Kontaktkonfiguration: Bruger en SPDT (Single Pole Double Throw) struktur, der giver en normalt åben og en normalt lukket kontakt, velegnet til simpel kredsløbskobling eller on/off kontrol.
Effektivt drev: Typisk spolestrømforbrug er 0,9 W, hvilket giver høj køreeffektivitet og lav belastning af styrekredsløbet.
Holdbart design: Robust struktur, kontaktmaterialer og tryk optimeret til højstrømslysbue, hvilket resulterer i en lang elektrisk levetid.
3. Hovedapplikationer
Bilelektronik: Anvendes i elektriske køretøjer og traditionelle køretøjer til batteristyring, foropladningskredsløb, varmeapparater, blæsere og lysstyring med høj effekt.
Industrielt udstyr: Styrer små og mellemstore motorer, kompressorer, industrielle varmeapparater og strømfordelingsenheder.
Husholdningsapparater: Bruges i gennemstrømningsvandvarmere, højeffekt køkkenapparater, klimaanlægskompressorer og varmeudstyr, der kræver højstrømsskift.
Energistyring: Fungerer som hovedkontrolafbryder for højstrøms DC-kredsløb i solcelleanlæg og opladningsudstyr.
| Kontaktdata |
| Type | CYT91 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 20A/30A 250VAC |
| Maks. skifte strøm | 20A/30A |
| Maks. skiftespænding | 250VAC |
| Maks. skifte strøm | 5000VA/7500VA |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. (Ingen diode) |
| Frigivelsestid | 10 ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1500VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 2500VAC , 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| hasemodstand | Funktionel | 10G min. |
| Destruktiv | 100 G min. |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivende temperatur | -40℃~85℃( ingen kondensering) |
| Vægt | Ca.28g |
Spoledata (ved 20 ℃)
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 180 | 27 | Ca. 0,9 W | 75 % af nominelt spænding | 5 % af det nominelle spænding | 130 % af den nominelle spænding |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dataene vist ovenfor er begyndelsesværdier. Anvend ikke maksimal tilladt spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

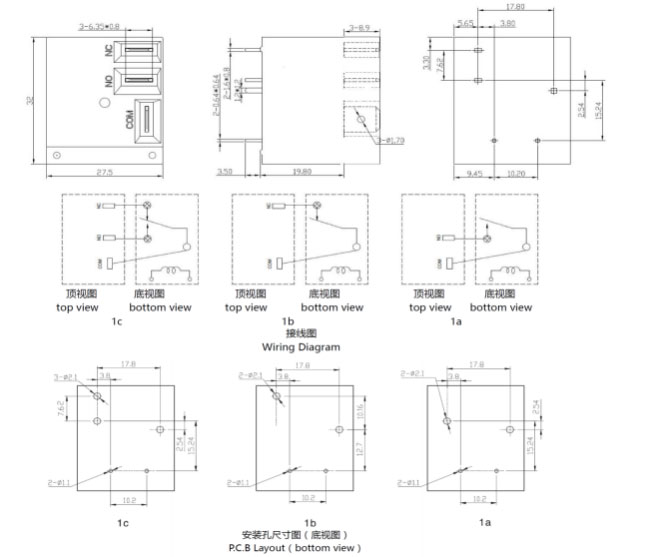

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

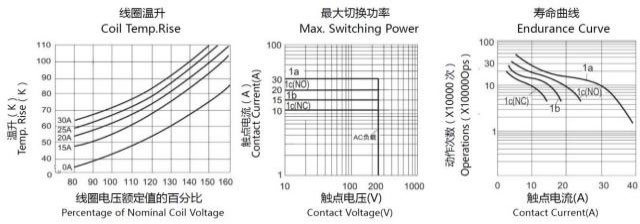

Karakteristiske kurver
Bestillingsoplysninger
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1：Type：CYT91
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: : A Form A ; B Form B ; C Form C
4: Nominel spænding: 5,6,9,12,15,18,24,48VDC
5: Kabinet farve: B-sort; L-blå
6: Spole Pwor: D-0,9W
7: Beskyttende konstruktion: S-Flux sikret,
SH- Forseglet type vaskbar
8: Speciel parameter: Nul-standard type
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling foreslås ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
