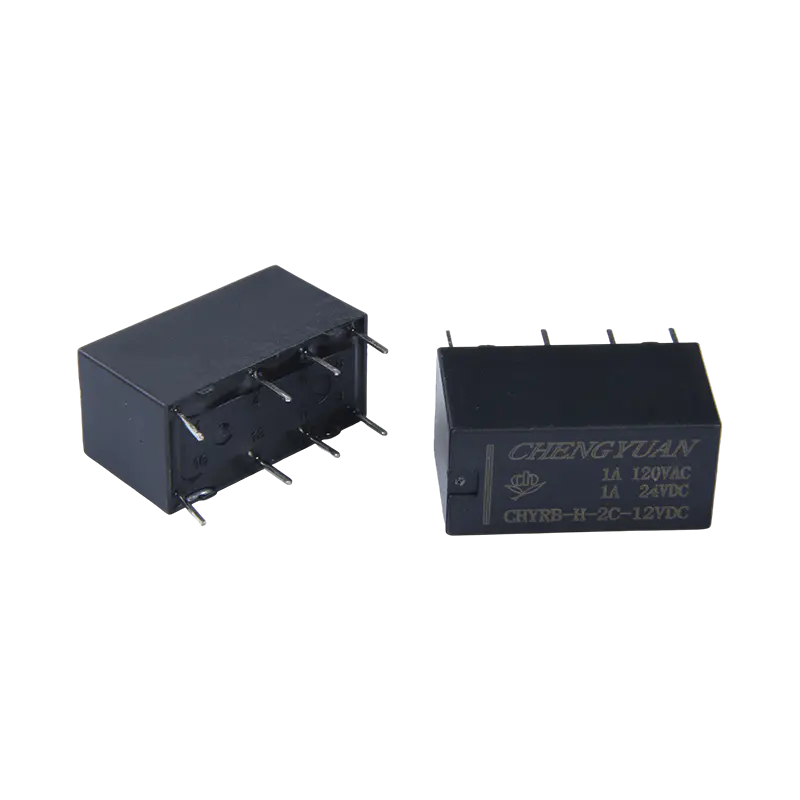

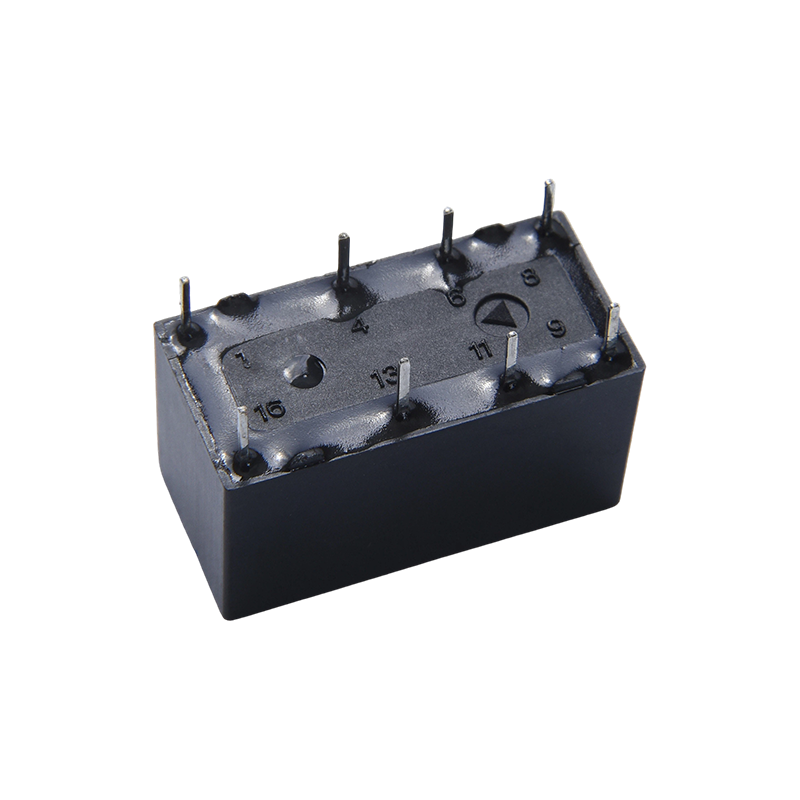

Nøglefunktioner
Lav kontaktmodstand: Kontaktmaterialerne og strukturen er optimeret til små signaler, hvilket sikrer langsigtet stabil ledningsevne og reducerer signaldæmpning.
Høj isolationsspænding: Høj isolationsspænding mellem spolen og kontakter forhindrer effektivt signalkryds og ekstern interferens.
Hurtig respons: Det elektromagnetiske systemdesign prioriterer driftshastighed og opfylder tidskravene til hurtig signalrouting og omskiftning i kommunikationsudstyr.
Lang elektrisk levetid: Giver fremragende kontaktholdbarhed under nominel belastning, hvilket sikrer udstyrets langsigtede pålidelighed.
Hovedapplikationer
Kommunikationsudstyr: Bruges til signalomskiftning eller strømstyring i netværkskontakter, basestationer og andet udstyr til at styre kredsløbet til/fra.
Kontorudstyr og computerudstyr: For eksempel printere, scannere eller UPS-strømforsyninger, der styrer start og stop af hovedkredsløbet via relæet.
Sikkerhedsalarmsystemer: Som et koblingselement i alarmkredsløb, der reagerer på styresignaler for at udløse alarmer eller aktivere andre enheder.
Medicinsk udstyr: Udnytter dets elektriske isoleringsegenskaber til at sikre patient- og udstyrssikkerhed, og fungerer stabilt i diagnostiske instrumenter eller overvågningsudstyr.
Industriel automatisering: Nogle modeller er velegnede til PLC-systemer eller motorstyring, hvilket muliggør kompakte layouts gennem PCB-loddeinstallation.
Kontaktdata
| Type | CHYRB |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100mΩ Max.(ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 1A 120VAC |
| Maks. skifte strøm | 2A |
| Maks. skiftespænding | 277VAC |
| Maks. skifte strøm | 554VA |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 7 ms Max. (Ingen diode) |
| Frigivelsestid | 4ms Maks. (Ingen diode) |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 1000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./h) | 10.000.000 ops.(ved stuetemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops.(ved stuetemperatur) |
| Omgivende temperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 4,6 g |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 50 | 60 | Ca. 0,15 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Ca. 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Ca. 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

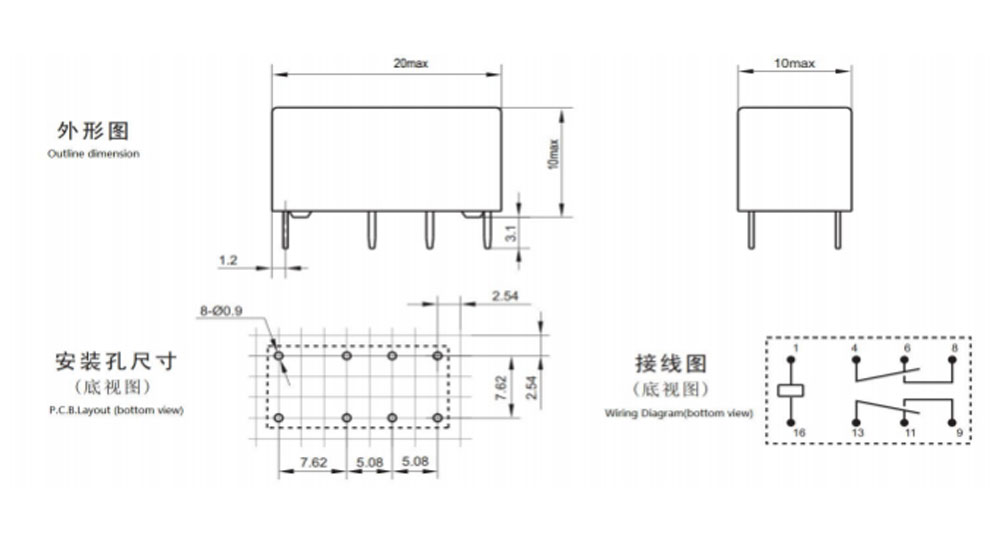

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

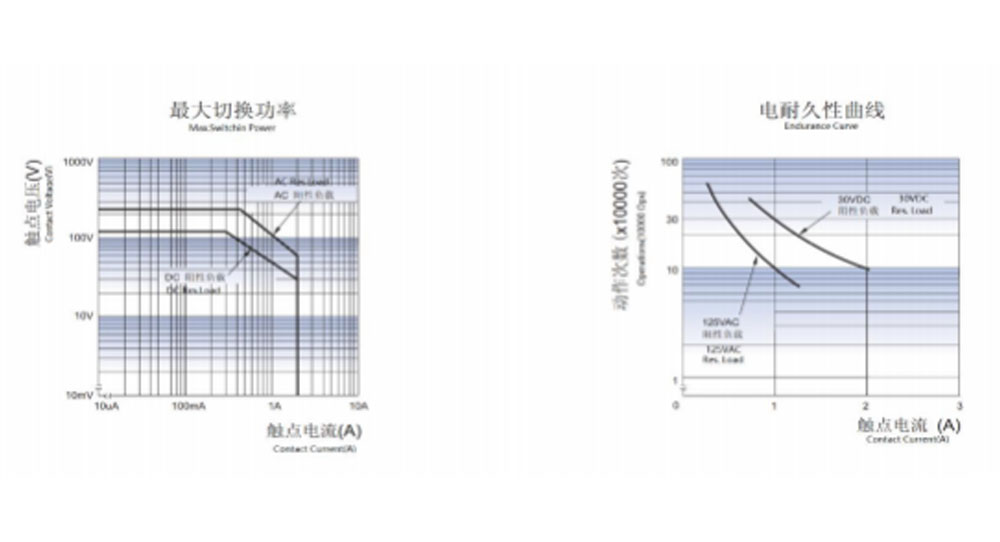

Karakteristiske Cuves
Bestillingsoplysninger
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Type: CHYRB
2: Antal poler: 2-2 poler
3: Kontakt Arrangement: C Fra C ; H Fra A ; B Fra B
4: Nominel spænding: 3,5,6,9, 12, 18,24,48VDC
5: Indkapslingsfarve, Y-gul; H-Sort; L-blå
6: Spole Pwor: D-0,36W H-0,2W
7: Beskyttende konstruktion: S-Flux sikret,
SH- Forseglet type vaskbar
8: Speciel parameter: Ingen standardtype
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Et tilpasset særligt suffiks er tilgængeligt efter at være blevet evalueret af CHENGYUAN.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
