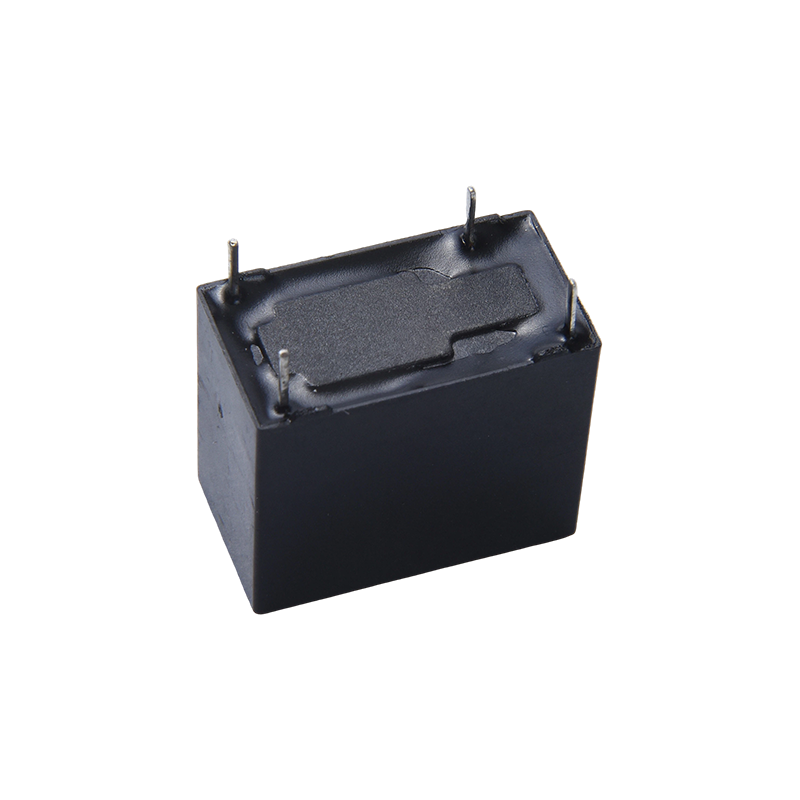

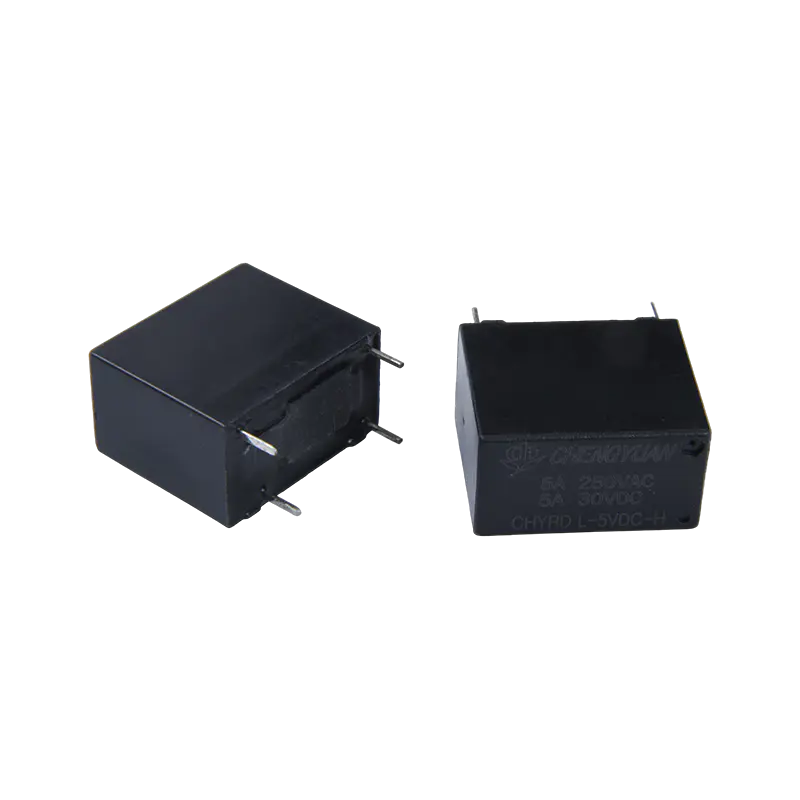

Produktfordele:
Flere belastningsspecifikationer: Tilbyder forskellige kontaktstrømsmuligheder (5A/10A/16A/20A), hvilket giver mulighed for fleksibelt valg af den bedst egnede belastningskapacitet baseret på specifikke anvendelsesscenarier.
Højdensitetsmonteringskompatibilitet: Kompakt strukturelt design specielt optimeret til højdensitetsmonteringsmiljøer, der hjælper med at forbedre kredsløbspladsudnyttelsen.
Stærk alsidighed: Som et generel relæ er det bredt anvendeligt til forskellige industrielle kontrol- og husholdningsapparaters kredsløb.
Stabil kontaktkobling: Tænder og slukker pålideligt kredsløb, hvilket sikrer stabiliteten af udstyrets drift.
Dens vigtigste anvendelser omfatter automatisk justering, sikkerhedsbeskyttelse og kredsløbsskift.
Inden for husholdningsapparater er 32F-relæet meget brugt i klimaanlæg, riskogere, køleskabe og sterilisatorer for at opnå strømstyring og overbelastningsbeskyttelse.
Det er også almindeligt anvendt i kontorudstyr og audiovisuelt udstyr til signalomskiftning og spændingsreguleringskontrol.
Industriel kontrol, sikkerhedssystemer og bilelektronik (såsom bilklimaanlæg og strømstyring) er et andet vigtigt anvendelsesområde, der opfylder kravene til overspændingsmodstand og langsigtet pålidelighed.
Kontaktdata
| Type | CHYRD |
| Kontaktmateriale | Sølvlegering: AgSnO2In2O3, AgSnO2, AgNi |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Maks. skifte strøm | 20A |
| Maks. skiftespænding | 250VAC/30VDC |
| Maks. skifte strøm | 2500VA/300W |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 10 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. (Ingen diode) |
| Isoleringsmodstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 4000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min. |
| Destruktiv | 100 G min. |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivende temperatur | -40℃ ~ 85℃( ingen kondens) |
| Vægt | Ca. 4,6 g |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 150 | 20 | Ca. 0,45 W | 75 % af det nominelle spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Ca. 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

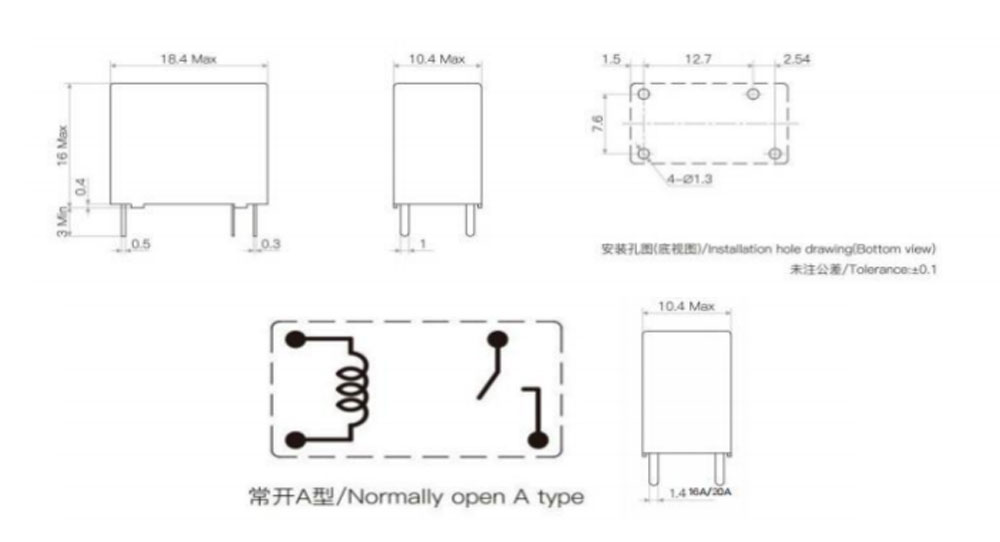

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

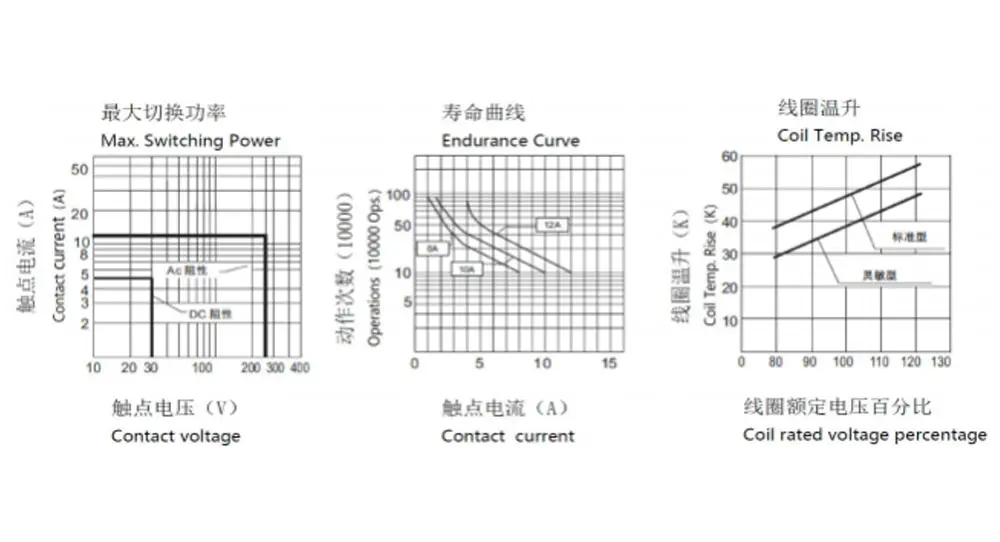

Karakteristiske kurver
Bestillingsoplysninger
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CHYRD
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: A-Fra A
4: Nominel spænding: 3,5,6,9, 12, 18,24 VDC
5: Kabinet farve: B-sort
6: Spole Pwor: D-0,45W L-0,2W
7: Beskyttende konstruktion: S-Flux sikret,
SH- Forseglet type vaskbar
8: Speciel parameter: Ingen standardtype
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
