En højeffektkontakteller begynder at have betydning, når et normalt relæ ikke længere kan absorbere belastningen. Rent praktisk begynder mange kontaktorer over 15 A, og industrielle modeller kan skifte hundreder eller tusinder af ampere. Hvis du vælger en til en motor, et batterisystem, en varmebank eller et strømfordelingspanel, stopper beslutningen sjældent ved den nuværende rating. Det afhænger også af startstrøm, driftscyklus, spændingstype, lysbuekontrol, spoledrev og det miljø, hvor enheden skal leve.
Vælg en kontaktor, når belastningen er stor, skift er hyppigt, og lysbueenergi ved kontaktåbning er betydelig. Vælg et højstrømsrelæ eller et kompakt modul, når belastningen er moderat, pakken er lille, og koblingspligten er lettere. Grænsen er ikke fast. Et 30 A-relæ kan fungere godt i et skab og svigte tidligt i et andet, fordi belastningen er en motor snarere end en modstandsvarmer.
Hvad en højeffektkontaktor gør under belastning
Inde i en kontaktor er der fire funktionelle grupper: spolen, magnetisk kerne og anker, hovedkontakter og bueundertrykkelsessystem. Et styresignal med lav effekt aktiverer spolen. Magnetisk kraft trækker ankeret og lukker hovedkontakterne. Når spolen deaktiveres, returnerer en fjeder ankeret og åbner kontakterne. I en normalt åben kontaktor er hovedkredsløbet slukket, indtil spolen får strøm. Dette arrangement lader en PLC-udgang, termostat eller pilotenhed styre et meget større kredsløb sikkert.
Den største designudfordring er ikke at lukke kontakterne. Det åbner dem. Når kontakter adskilles under belastning, kan strømmen opretholde en lysbue, der eroderer metal, hæver temperaturen og forsinker bruddet. Kontaktorer tilføjer derfor lysbuer, magnetiske udblæsningsspoler, splitterplader, vakuumkamre eller gasfyldte kamre. Den korrekte metode afhænger af strøm, spænding og om forsyningen er AC eller DC.
Kontaktorer adskiller sig også fra relæer i driftsforventning. En kontaktor kan starte en motor tusindvis af gange om året, så fjederkraft, kontaktmateriale og terminaltemperaturstigning er kritisk. Højstrømsrelæer sidder mellem signalrelæer og kontaktorer.
For kompakte designs, der stadig har brug for højere strøm, kan et højstrømsrelæ være et praktisk alternativ. CY T90-serien er et højstrøms SPDT-relæ, der tilbydes i 30 A og 40 A versioner.
CYT90 High-Current SPDT Power Relay Kompakt højstrøms SPDT-relæ til at skifte belastninger, hvor pladsen er knap; nyttigt, før man sammenligner IEC-kontaktorklassificeringer og lysbueadfærd. Se produkt → Bedømmelser og anvendelseskategorier, der betyder noget
Dataarkaktuel er ikke nok. En kontaktor vurderet til 40 A for en resistiv belastning kan have en meget lavere motorværdi. IEC-brugskategorier beskriver denne forskel. AC-1 dækker ikke-induktive eller svagt induktive belastninger. AC-3 dækker egernburmotorer, hvor kontaktoren lukker ved låst rotorstrøm og åbner ved mærkestrøm. AC-4 dækker inching og plugging pligt, hvor kontaktoren åbner ved høj strøm og står over for kraftig lysbue. DC-kategorier er tilsvarende krævende, fordi DC-buer ikke selvslukker ved en nul-gennemgang.
Brug nedenstående tabel til at sammenligne, hvordan kontaktorer og højstrømsrelæer normalt anvendes. Værdierne er generel vejledning, ikke en erstatning for producentens datablad og gældende standard.
Tabel, der sammenligner højeffektkontaktorer og højstrømsrelæer til beslutninger om belastningsskift. | Feature | Høj effekt kontaktor | Højstrømsrelæ |
| Typisk strøm | Ofte over 15 A, op til tusindvis af ampere | Almindeligvis 10 A til 40 A, nogle højere |
| Primært designfokus | Motorstart, høj brydeevne, lysbuekontrol | Kompakt kobling, isolering, PCB eller panelintegration |
| Bue kontrol | Buesliske, udblæsnings-, vakuum- eller gaskammer | Mindre bueundertrykkelse, kontaktafstand og materiale |
| Arbejdscyklus | Hyppige koblinger og motorbelastninger | Moderat skiftende, resistive eller lette induktive belastninger |
| Spoledrev | Højere spoleeffekt, dedikeret kontrolkredsløb | Lavere spoleeffekt, ofte drevet af elektronik |
| Montering | Panel, DIN-skinne, samleskinne | PCB, plug-in, DIN-skinnemodul |
| Bedste pasform | Motorer, batterisystemer, strømfordeling | Styrekredsløb, kompakte belastninger, relæmoduler |
Andre klassificeringer inkluderer spolespænding, isolationsspænding, fremstillings- og brudkapacitet, mekanisk levetid, elektrisk levetid, terminaltype og montering. En kontaktor med den rigtige strøm men den forkerte spolespænding vil ikke fungere pålideligt.
Når den nødvendige rating stadig er inden for relæområdet, kan et 30 A til 40 A SPDT-relæ, såsom CY T91, give højstrømskobling i en mindre pakke.

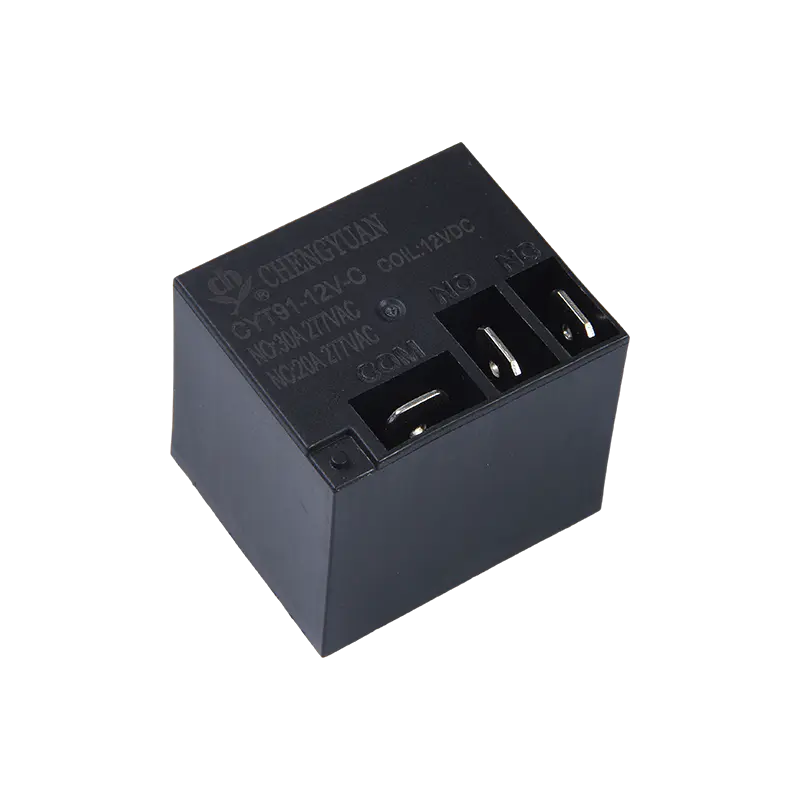

CYT91 / T91 High-Current SPDT Power Relay Kompakt 30 A SPDT-strømrelæ til højstrømskobling på trange steder; et relæalternativ, før man overvejer AC- eller DC-kontaktorbueadfærd. Se produkt → AC og DC switching er ikke udskiftelige
AC-kontaktorer drager fordel af naturlige strømnuller, så lysbuer har en chance for at slukke. DC-kontaktorer vender mod en kontinuerlig bue, der skal strækkes, afkøles og splittes hurtigt, ellers skal kontaktgabet modstå den fulde spænding. Dette er grunden til, at en DC-kontaktor ofte har en anden kontaktstruktur, magnetisk udblæsning og større fysisk størrelse end en AC-enhed med samme strømværdi.
Højspændings DC-applikationer gør denne forskel indlysende. Batteripakker, solcellepaneler og opladningssystemer kan levere farlig energi, selv efter hovedafbryderen åbner. Kontaktoren skal bryde kredsløbet sikkert, isolere belastningen og modstå svejsning. Bekræft den faktiske tidskonstant, kortslutningsstrøm og maksimal spænding, ikke kun nominel spænding.
AC-spoler og DC-spoler er også forskellige. Tilpas spolen til kontrolforsyningen og bekræft afhentning, frafald og holdestrøm.
En udvælgelsestjekliste for højeffektkontaktorprojekter
- Definer belastningen. Identificer resistiv, induktiv, kapacitiv, motor-, transformator- eller batteribelastning. Bemærk konstant strøm og startstrøm.
- Bekræft koblingsspændingen. Registrer nominel, maksimal og transient spænding. Separate AC- og DC-krav.
- Vælg anvendelseskategori. Brug AC-1, AC-3, AC-4, DC-1 eller den kategori, der matcher den reelle pligt.
- Match spolen. Bekræft spolespænding, AC eller DC, pickup, dropout og holdestrøm.
- Tjek driftscyklussen. Estimer drift pr. time og forventet elektrisk levetid. Motorjogging kan hurtigt forkorte levetiden.
- Gennemgå lysbueundertrykkelse og klemmer. Bekræft lysbuekammer, udblæsningsretning, terminalmoment og samleskinne eller printkortlayout.
- Validere miljø og standarder. Tjek omgivelsestemperatur, fugtighed, vibrationer, forureningsgrad og påkrævet certificering.
- Test prototypen. Udfør fabrikations- og brudtests i værste fald spænding og strøm før produktionsfrigivelse.
For panelbyggere kan skinnemonterede moduler forenkle ledninger og udskiftning. Et DIN-skinnerelæmodul med en 16 A kontakt, såsom MCYF3 14F skinnerelæmodulet, kan håndtere kompakte industrielle kontrolopgaver, hvor en fuld kontaktor ville være overdimensioneret.
MCYF3 14F DIN-skinnerelæmodul Modular 16 Et skinnemonteret relæmodul til centraliseret industriel kontrol, der forenkler ledningsføring og udskiftning, hvor en fuld kontaktor ville være overdimensioneret. Se produkt → Applikationer og integrationspunkter
Højeffektkontaktorer vises overalt, hvor et laveffektsignal skal styre et højenergikredsløb. Almindelige eksempler omfatter:
- Motorstartere og pumpekontrolpaneler, hvor kontaktorer håndterer startstrøm.
- HVAC-kompressorer og ventilatorer, hvor hyppige cykler og induktive belastninger kræver robuste kontakter.
- Batterienergilagring og DC-fordeling, hvor isolation og lysbueundertrykkelse er sikkerhedskritisk.
- Solcelle-invertere og ladeudstyr, hvor højspænding DC skal kobles pålideligt.
- Industrielle varme- og belysningsbanker, hvor resistive belastninger stadig kan kræve stor strømkapacitet.
Integration betyder lige så meget som selve kontaktoren. Kapslingens størrelse påvirker varmestigningen. Ledningslængden påvirker spændingsfald og overspænding. Spoleundertrykkelse kan forhindre skade på PLC-output. Brug en RC-snubber, flyback-diode eller varistor, som passer til spoletypen.
Fælles indkøbsrisici og hvordan man reducerer dem
Den mest almindelige fejl er kun at sammenligne den aktuelle bedømmelse af overskriften. Et 40 A-relæ og en 40 A-kontaktor kan se ens ud på en specifikationslinje, men deres brydekapacitet, driftscyklus og termiske adfærd kan være meget forskellige. En anden risiko er at antage, at en kontaktor, der er klassificeret til AC, fungerer på DC. Det vil det normalt ikke, i det mindste ikke sikkert eller længe.
Indkøbshold bør også kontrollere databladets revision, spolespænding, kontaktarrangement, terminalorientering og certificeringsdokumenter. Når applikationen involverer sikkerhedsfunktioner, anmod om testdata og en prøve til validering.
For brugerdefinerede eller moderate volumenprojekter kan arbejde direkte med en relæproducent forkorte valgsløjfen. Virksomheden bag denne side har fremstillet relæer og industrielle kontrolmoduler siden 1996 og kan gennemgå krav til belastning, spole og montering i forhold til tilgængelige produkter. Du kan gennemgå virksomhedens baggrund or send ansøgningsoplysninger for et tilbud .
Tilpasning af enheden til den reelle belastning
Start med belastningen, ikke katalogsiden. Definer strøm, spænding, start, driftscyklus, miljø og påkrævet levetid. Beslut derefter, om en højeffektkontaktor, et højstrømsrelæ eller et DIN-skinnemodul er det rigtige koblingsniveau. Kontaktorer er bygget til tunge belastninger og hyppig drift. Højstrømsrelæer og moduler er bedre, når belastningen er moderat, og pakken skal forblive kompakt.
Hvis applikationen er grænseoverskridende, test den. En enhed, der består en bænktest ved stuetemperatur, kan fejle i et forseglet kabinet ved 60 C. En kontaktor, der holder en resistiv belastning, kan svejse ved en motorstart. Det ekstra valideringstrin er normalt billigere end en feltfejl.
