Produktegenskaber:
Høj kontaktomskiftningskapacitet: Ud over standardbelastningen på 20A understøtter kontakterne skift op til 35 ampere, der er i stand til at håndtere de øjeblikkelige strømstigninger under start af bil eller fra tilbehør med høj effekt.
Ultralavt strømforbrug: Spolens strømforbrug er kun 0,6W/0,8W, hvilket hjælper med at reducere belastningen på køretøjets batteri og tilpasser sig bilindustriens tendens til lavt energiforbrug.
Fremragende mekanisk holdbarhed: Har høj stød- og vibrationsmodstand, hvilket sikrer stabile elektriske forbindelser selv under ujævne køreforhold og motorvibrationer.
Bredt spolespændingsområde: Tilgængelig i forskellige specifikationer fra 3VDC til 48VDC, tilpasset til forskellige typer bilkredsløbsspændinger.
Kompakt design: Optimeret struktur og lille størrelse letter tæt installation i lukkede elektriske kontrolbokse til biler.

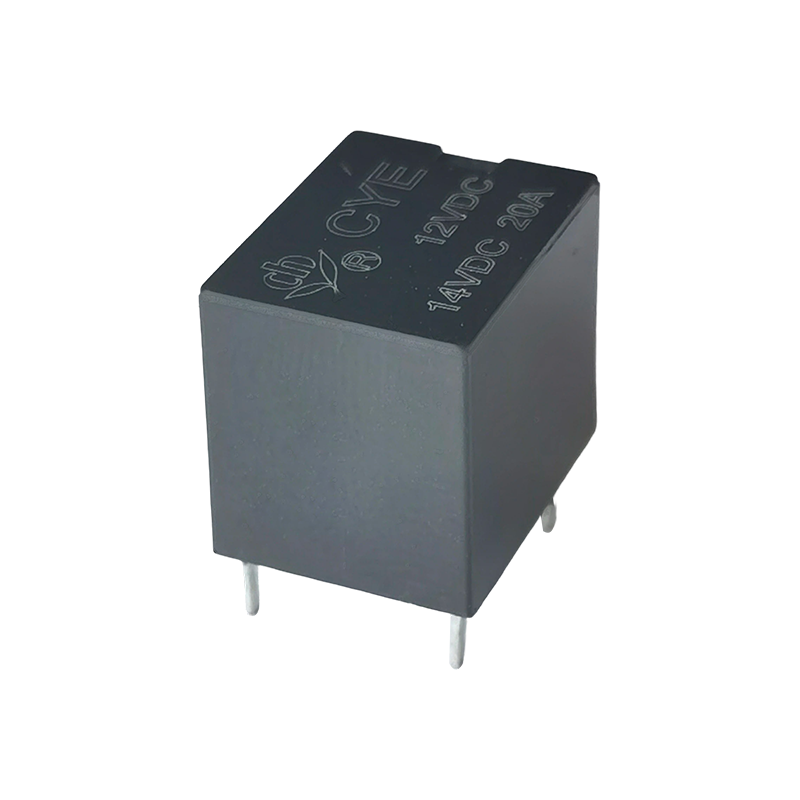

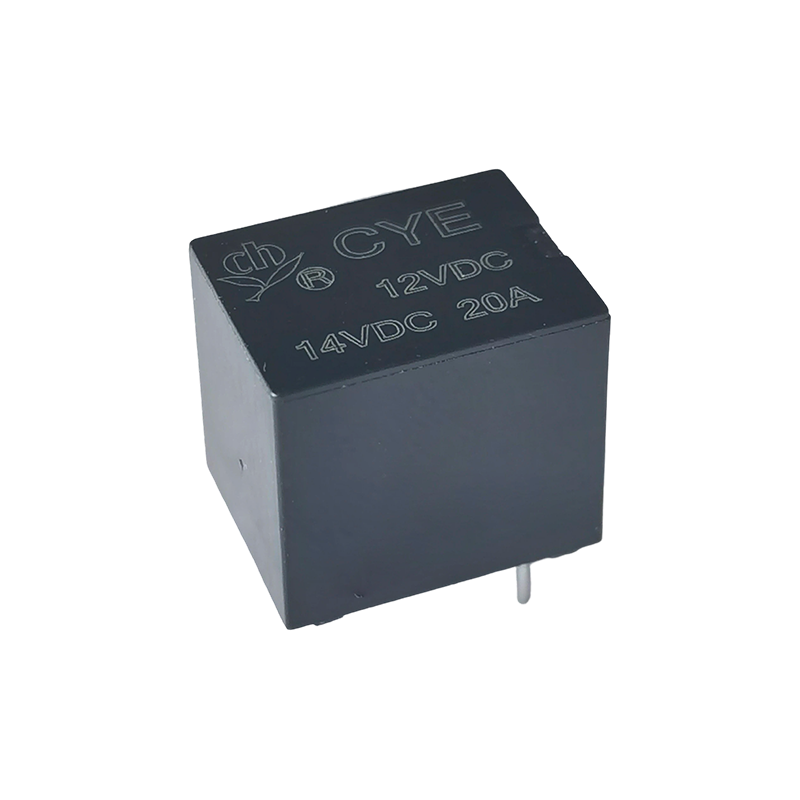

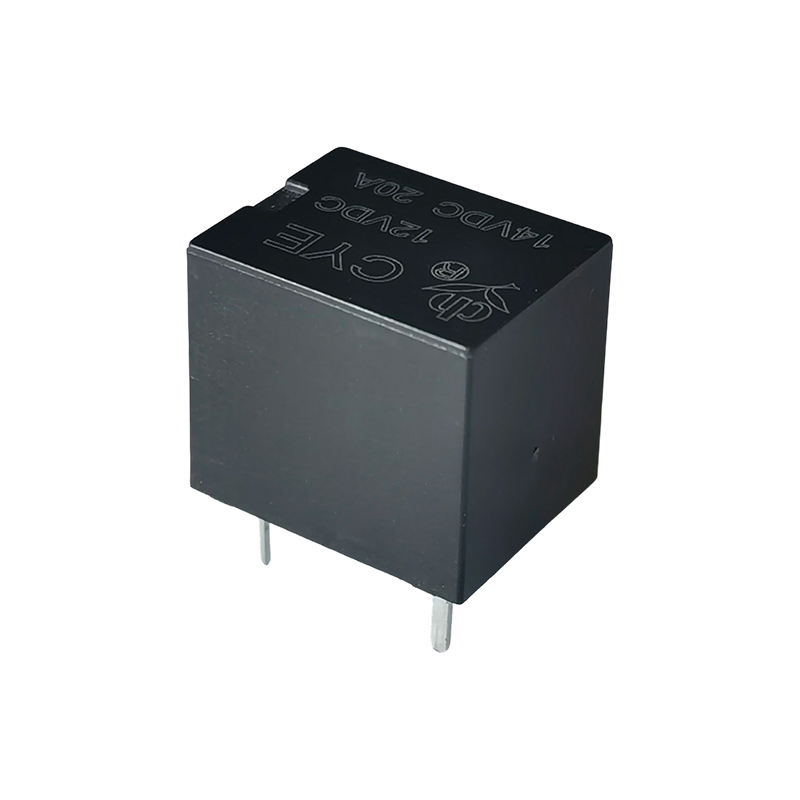

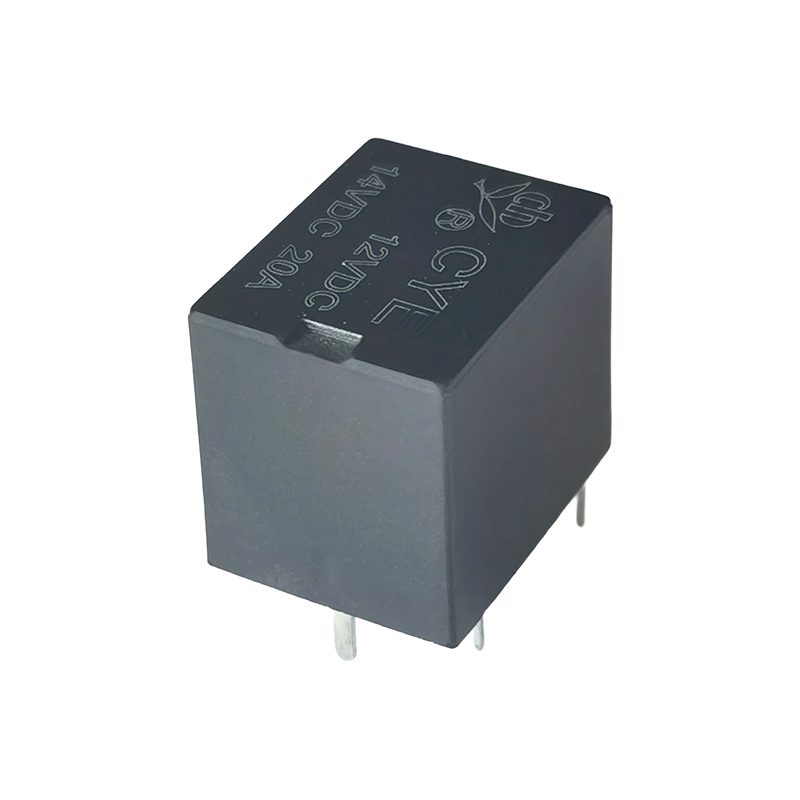

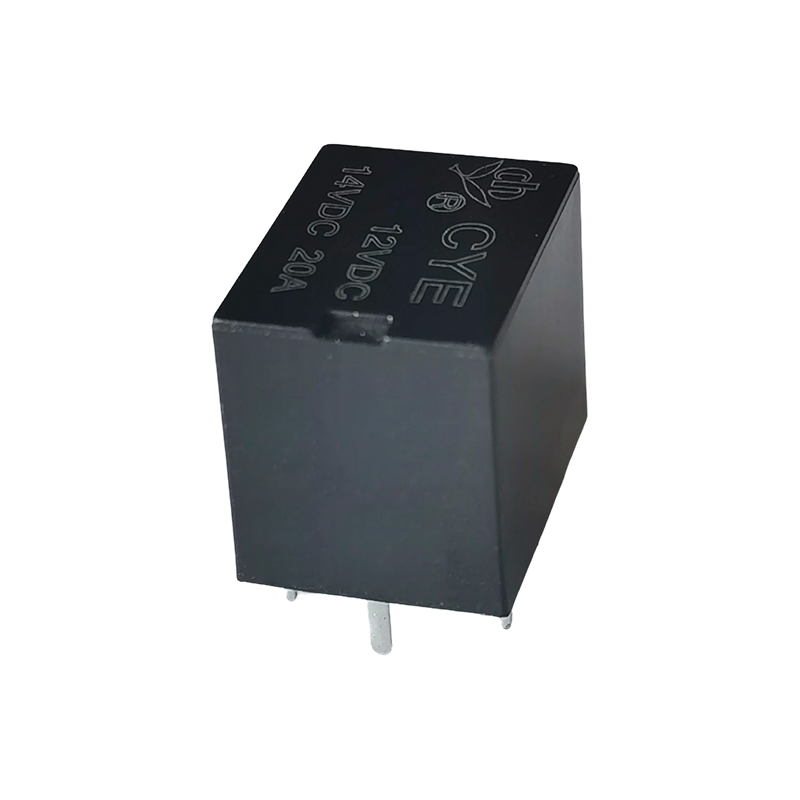

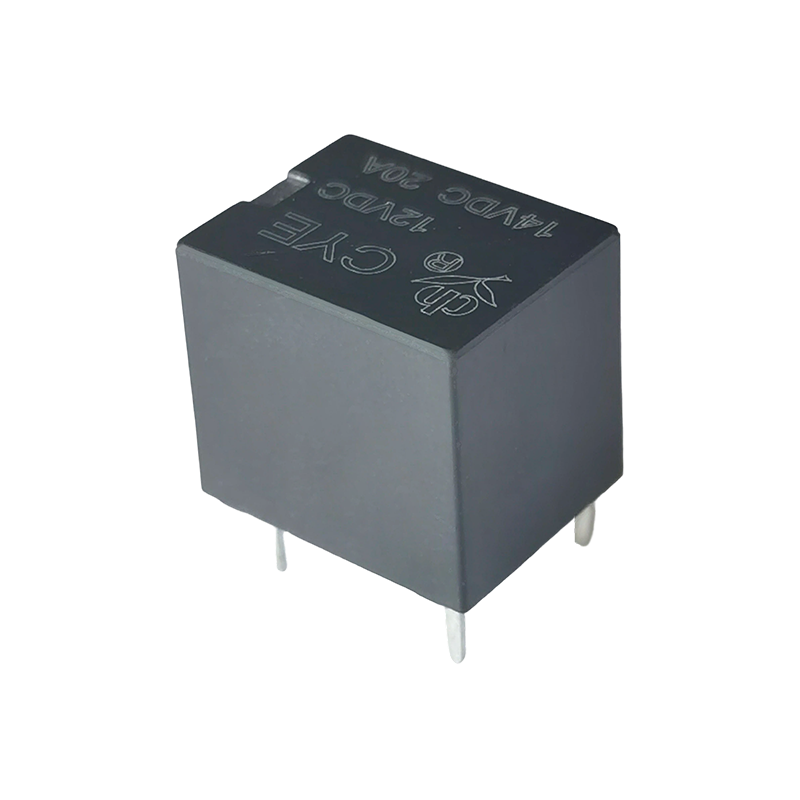

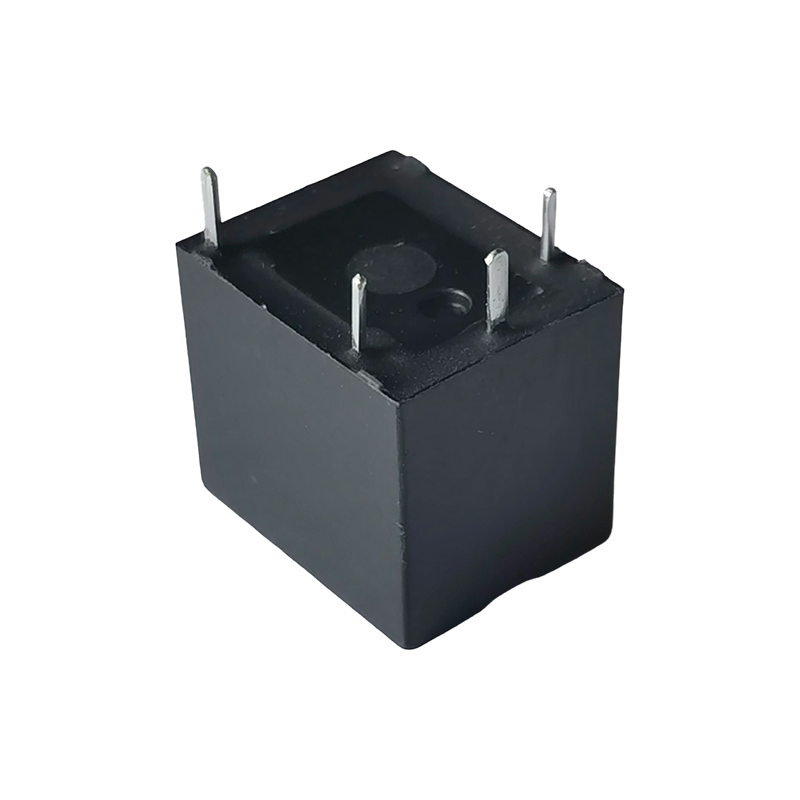

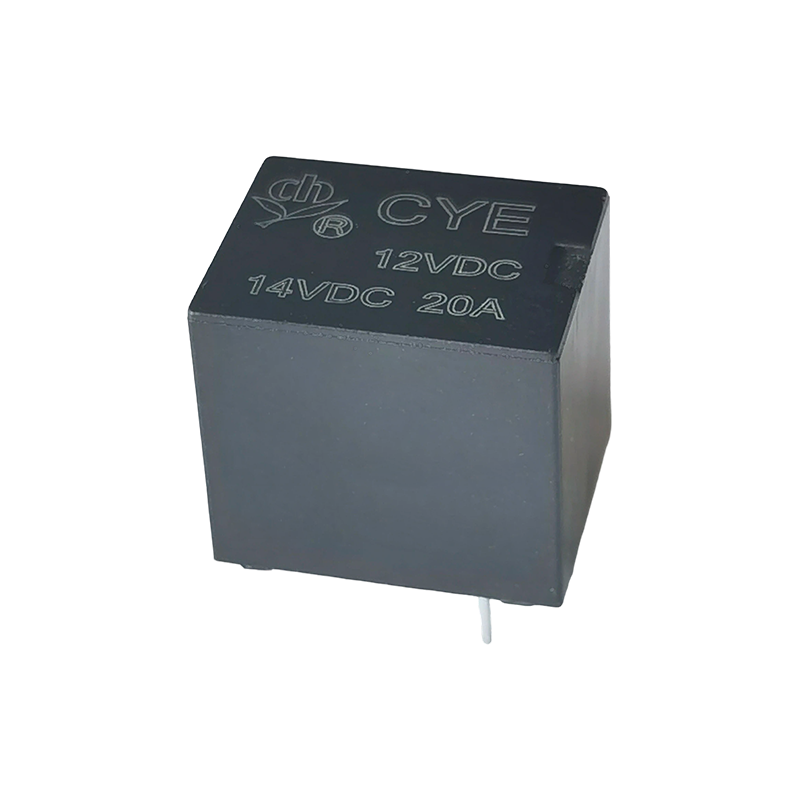

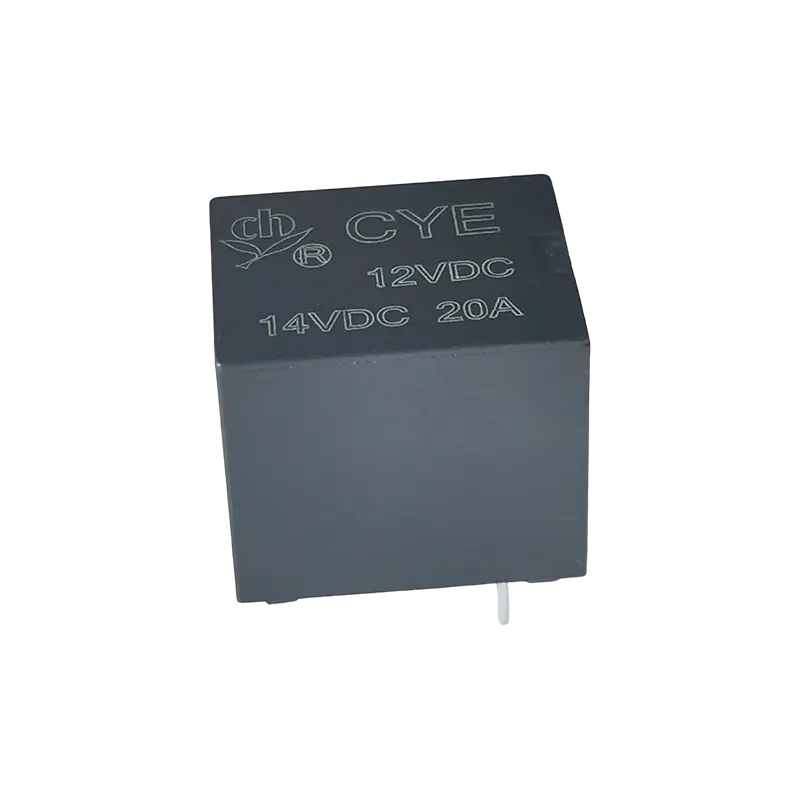

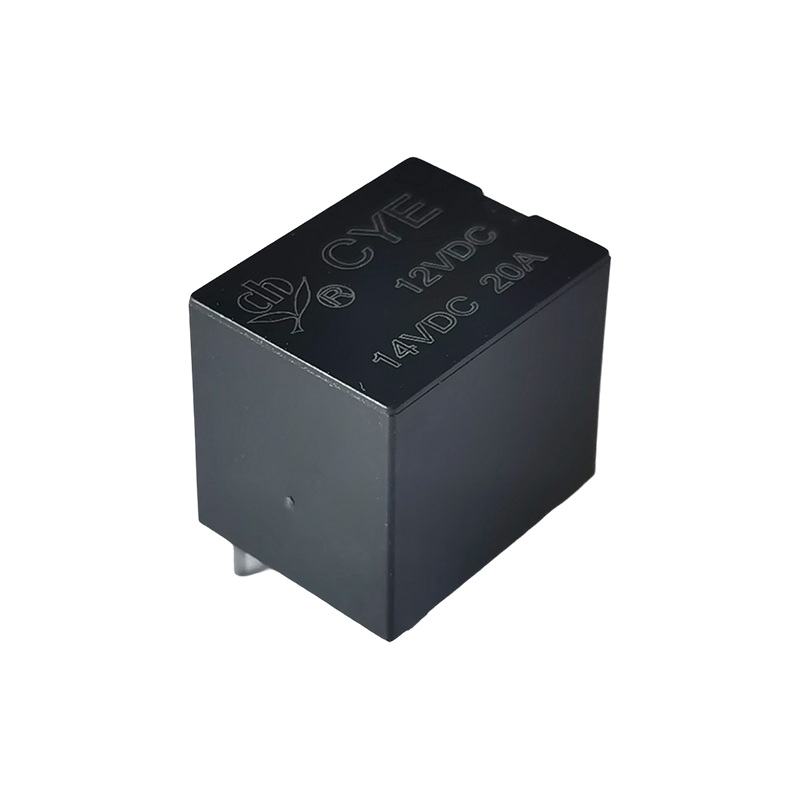

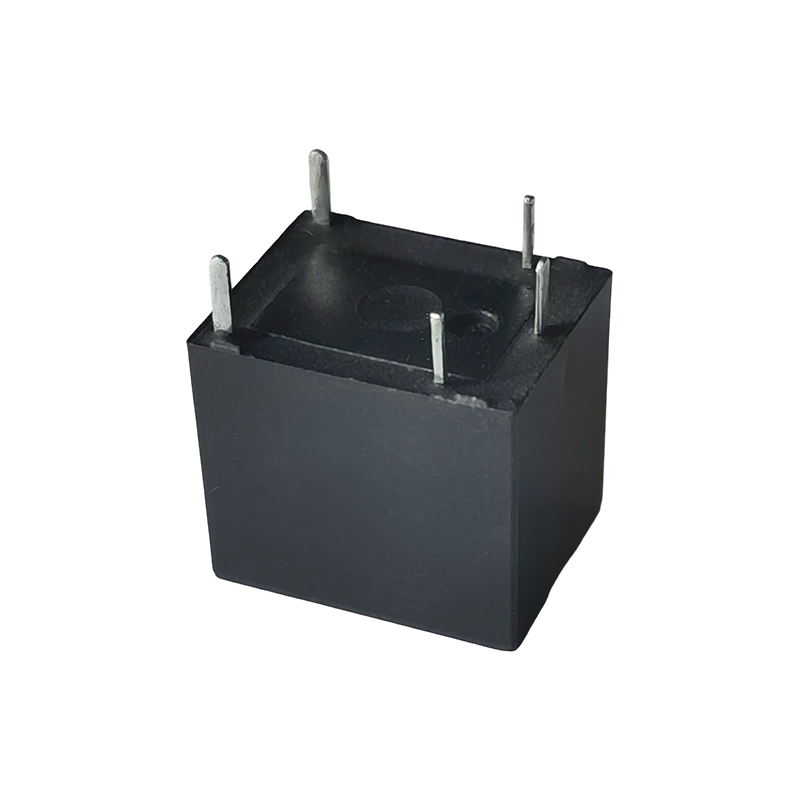

CYE (T78) relæet er et ultra-miniature højeffekt elektromagnetisk relæ med en bred vifte af applikationer.
Dens vigtigste anvendelser omfatter:
Automotive Sector: Almindeligvis brugt i bildørlåsmotorstyring, biltyverialarmsystemer og signalomskifter og lastkontrol i elektronisk udstyr til biler.
Husholdningsapparater og kontorudstyr: Velegnet til strømstyring eller signaltransmission i husholdningsapparater (såsom klimaanlæg, vaskemaskiner) og kontorautomatiseringsudstyr.
Sikkerheds- og alarmsystemer: Som en kernekomponent i automatiske tyverialarmer styrer den kredsløbsskift.
Industriel kontrol og automatisering: Anvendes i industrielle automationssystemer, instrumenter og kommunikationsenheder til at styre højeffektbelastninger med lavspændingssignaler.
Forbrugerelektronik og nye teknologier: Udvidede applikationer i smarte hjem, IoT-enheder, nyt energiudstyr og medicinsk elektronik.
Kontaktdata
| Type | CYE |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 20A 14VDC |
| Maks. skifte strøm | 35A |
| Maks. skiftespænding | 30VDC |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 10 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. (Ingen diode) |
| Isoleringsmodstand | Min. 100MΩ (ved 500VDC) |
| Dielektrisk styrke | Between open contacts:500VAC, 50/60Hz for 1min |
| Mellem spole og kontakt: 500VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Funktionel | 10-500 Hz, NO-10G |
| 10-500Hz, NC-5G |
| Stødmodstand | Funktionel | 20 g for NO/11 ms. 5 g for NC/11ms. |
| Destruktiv | 100 G min. |
| Udholdenhed | Mechanical endurance （10800ops./h) | 10000000 次 10000000 ops.(at room temperature) |
| Elektrisk udholdenhed (360 ops./t) | 100000 ops.(at room temperature) |
| Omgivende temperatur | -40℃~ 125℃( no condensation) |
| Vægt | Ca.6g |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 6 | 100 | 60 | Cirka 0,6W | 60 % af det nominelle spænding | 10 % af nominelt spænding | 130 % af den nominelle spænding |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Cirka 0,8W | 57,5 % af det nominelle spænding |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

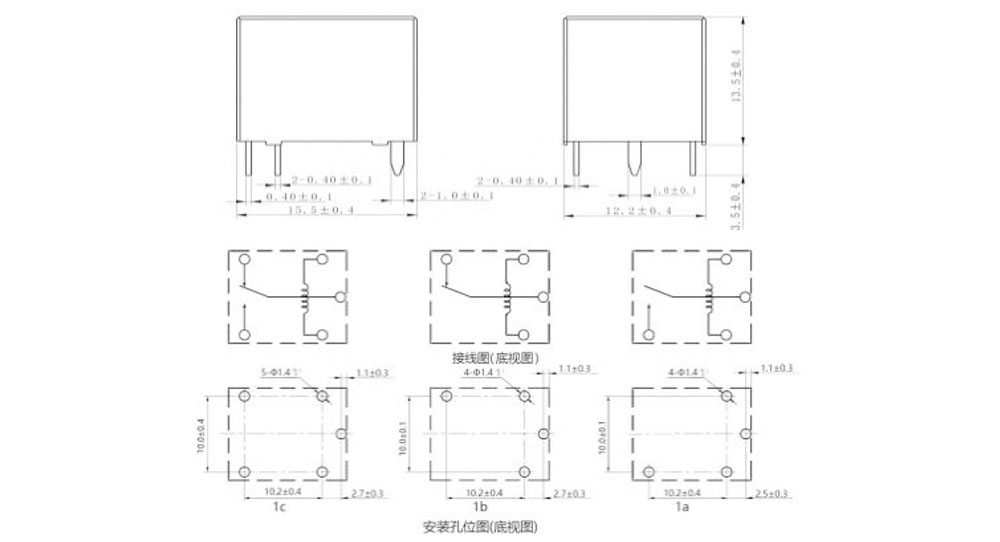

Dispositionsdimension, ledningsdiagram, printkortlayout (Enhed:mm)

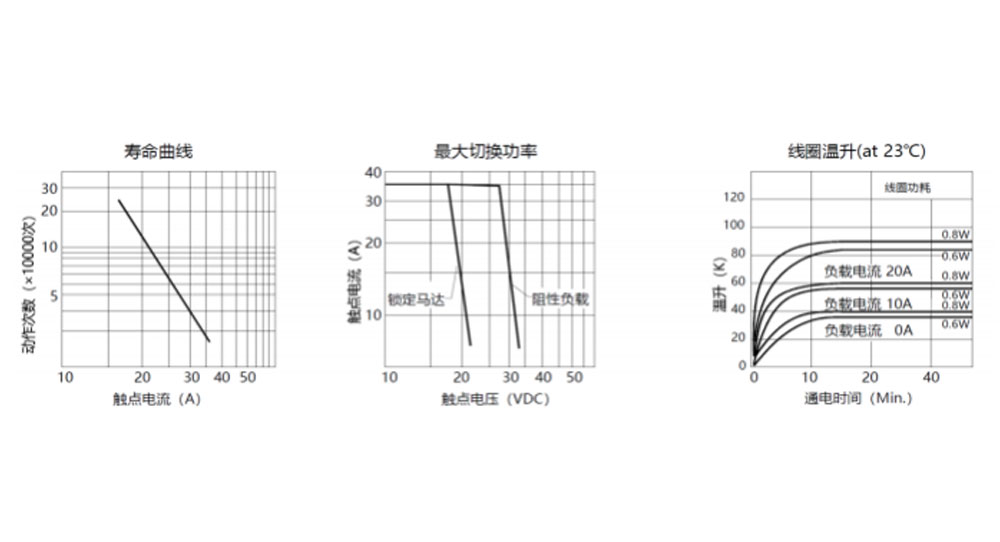

Karakteristiske kurver
Bestillingsoplysninger
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYE
2: Antal poler: 1-1 pol
3: Kontaktarrangement: A-formular A ; B-form B ; C-form C
4: Nominel spænding: 6,9,12,24VDC
5: Indbygningsfarve: B-sort
6: Spole Pwor: D-0,8W L-0,6W
7: Beskyttende konstruktion: S-Flux-sikret,
SH- Forseglet type vaskbar
8: Speciel parameter: Ingen standardtype
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
