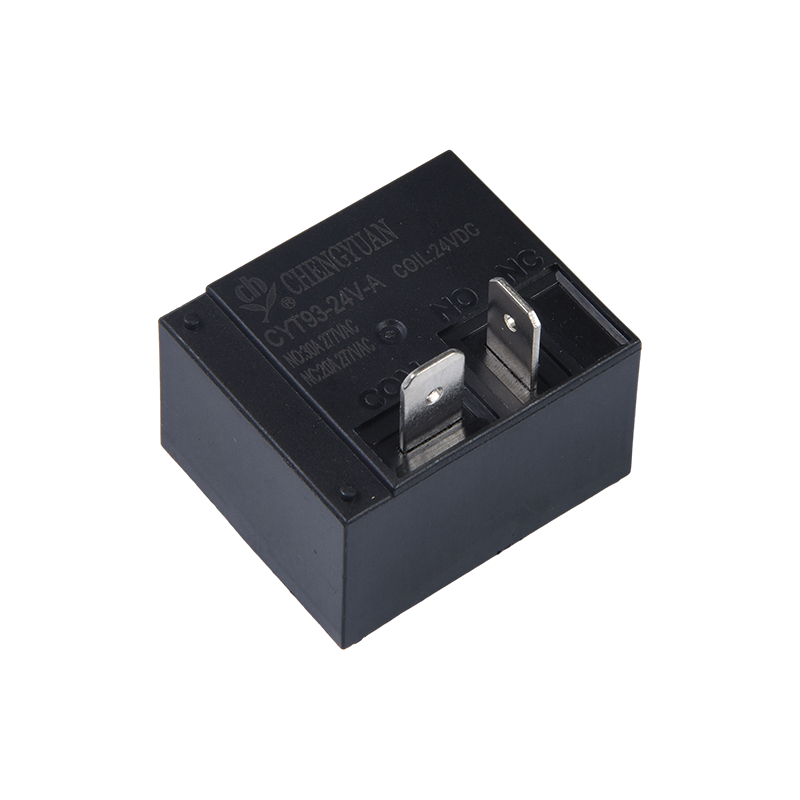

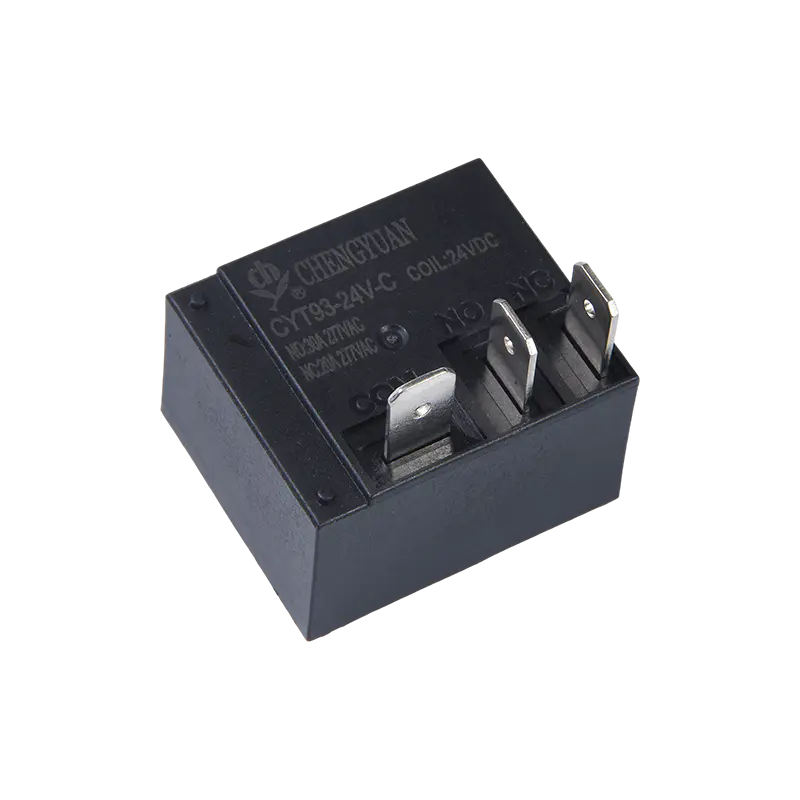

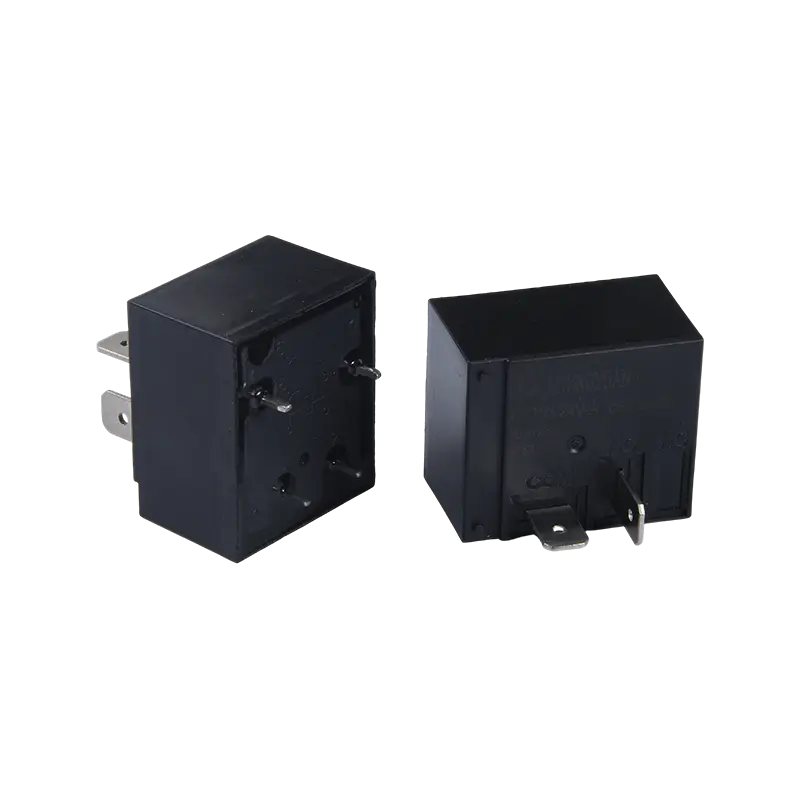

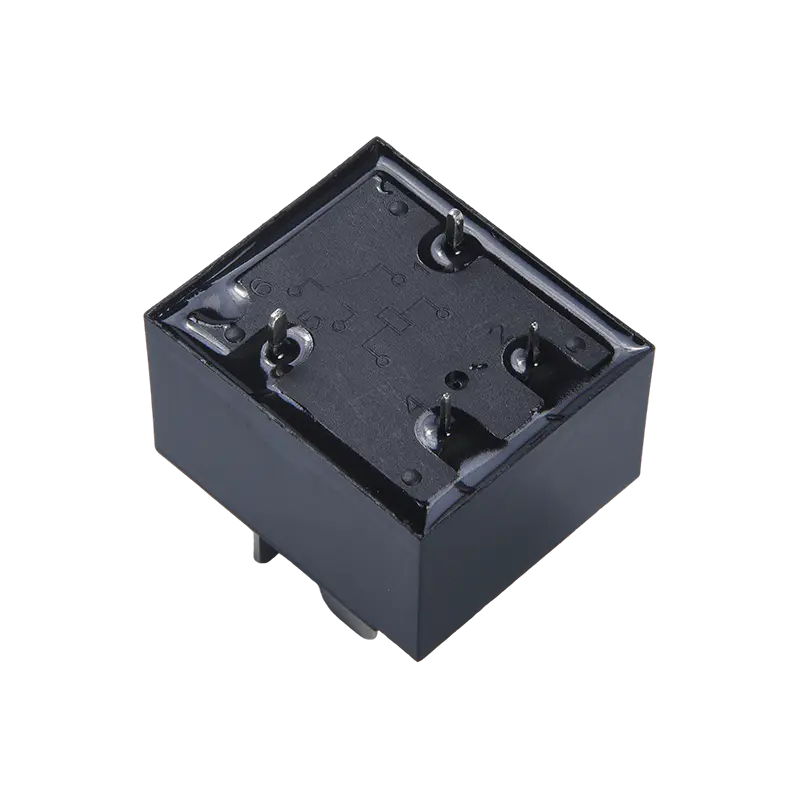

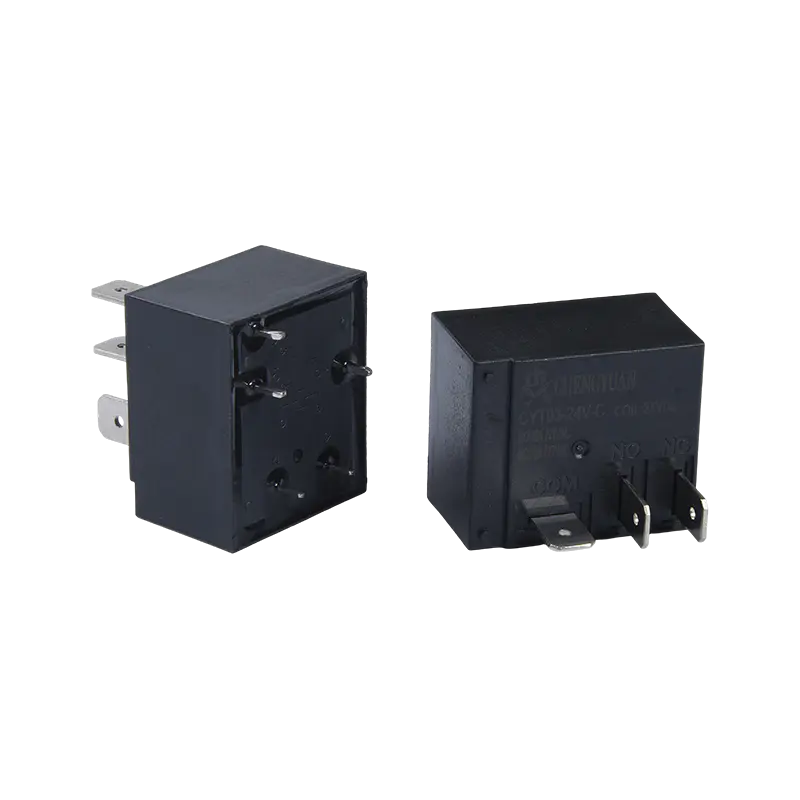

Produktegenskaber:
• Høj belastningskoblingskapacitet: Understøtter en maksimal koblingsbelastning på 30 ampere (nogle specifikationer op til 40A), i stand til at håndtere kontrolbehovene for udstyr med høj effekt.
• Kompakt design: Lille størrelse, velegnet til installation med høj tæthed i elbokse eller kontrolpaneler med begrænset plads.
• Lavt strømforbrug: Spolens strømforbrug så lavt som 0,9 W, hvilket effektivt reducerer systemets energiforbrug og varmeproduktion.
• Flere terminalmuligheder: Kobberterminalprodukter er tilgængelige for at sikre fremragende ledningsevne og kontaktpålidelighed ved håndtering af høje strømme.
• Bredt spændingsområde: Spolespænding dækker 3VDC til 48VDC, kompatibel med forskellige styresystemspændingsniveauer.
Typiske applikationer:
• Bilelektronik: Bruges til højeffektbelastningskontrol i biler, såsom varmeapparater, ventilatormotorer og belysningssystemer.
• Varme- og ventilationsudstyr: Velegnet til industrielt og husholdnings-HVAC-udstyr, styring af varmeelementer eller ventilationsventilatorer.
• Hvidevarer: Bruges til styring af strømafbryder i højeffekts husholdningsapparater såsom elektriske ovne og mikrobølgeovne.
• Industriel kontrol: Anvendes som aktuator i automationsudstyr, der kræver højstrømskobling.
| Kontaktdata |
| Type | CYT93 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 6VDC) |
| Nominel belastning (resistiv belastning) | 20A/30A 250VAC |
| Maks. skifte strøm | 20A/30A |
| Maks. skiftespænding | 250VAC |
| Maks. skifte strøm | 5000VA/7500VA |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. ( Ingen diode) |
| Frigivelsestid | 10 ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min. 1000MΩ (ved 500VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1500VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 2500VAC , 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min. |
| Destruktiv | 100 G min. |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| | Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivende temperatur | -40℃~85℃( ingen kondensering) |
| Vægt | Ca.28g |
Spoledata (ved 20 ℃)
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 180 | 27 | Ca. 0,9 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

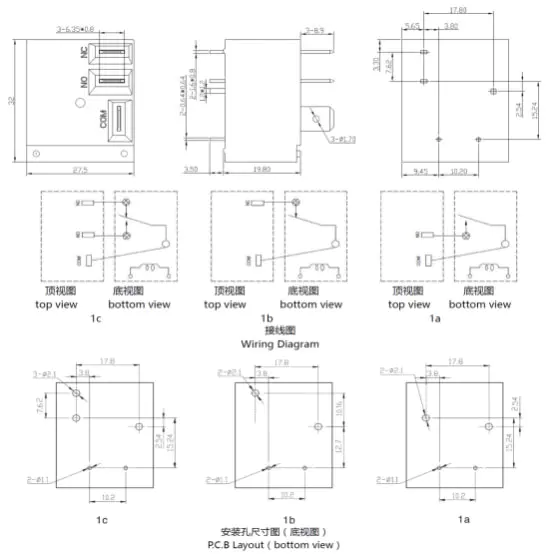

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

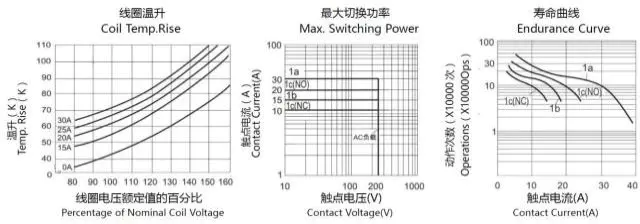

Karakteristiske kurver
Bestillingsoplysninger
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYT93
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: : A Form A ; B Form B ; C Form C
4: Nominel spænding: 5,6,9,12,15,18,24,48VDC
5: Kabinet farve: H-sort
6: Spole Pwor: D-0,9W
7: Beskyttende konstruktion: S-Flux sikret,
SH- Forseglet type vaskbar
8: Speciel parameter: Nul-standard type
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
