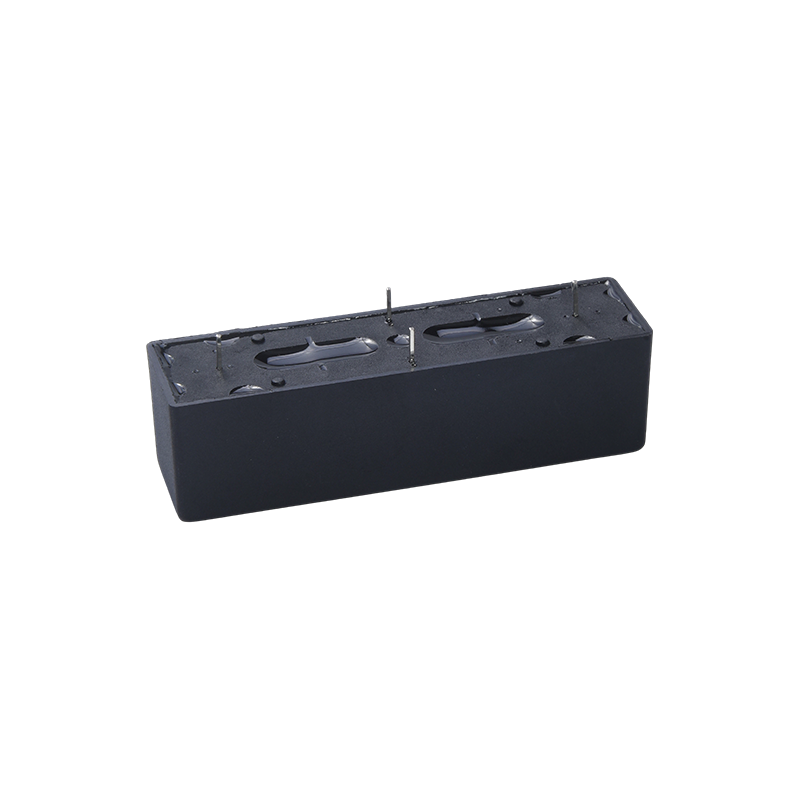

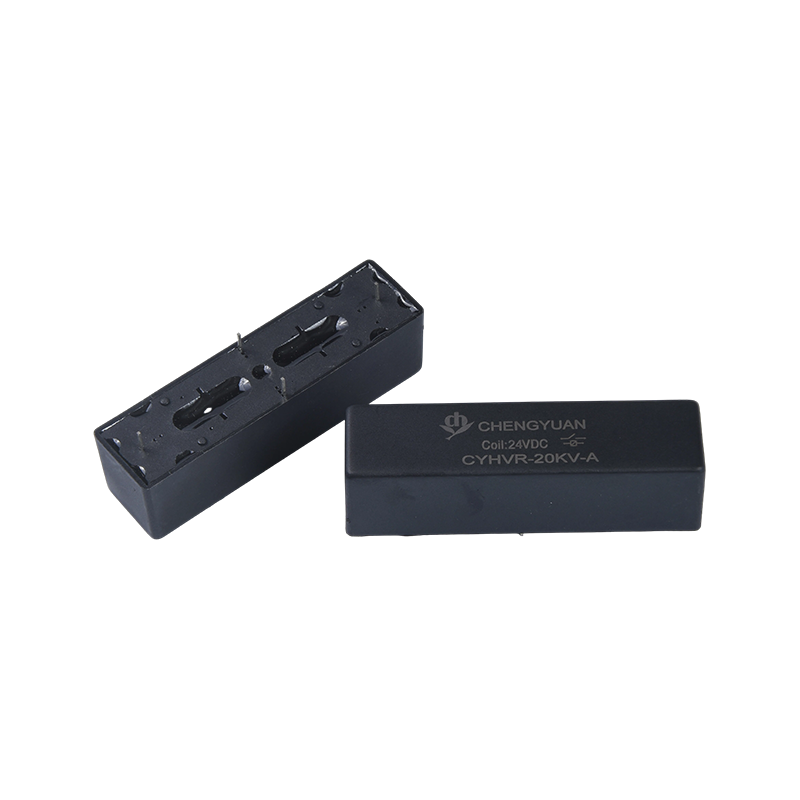

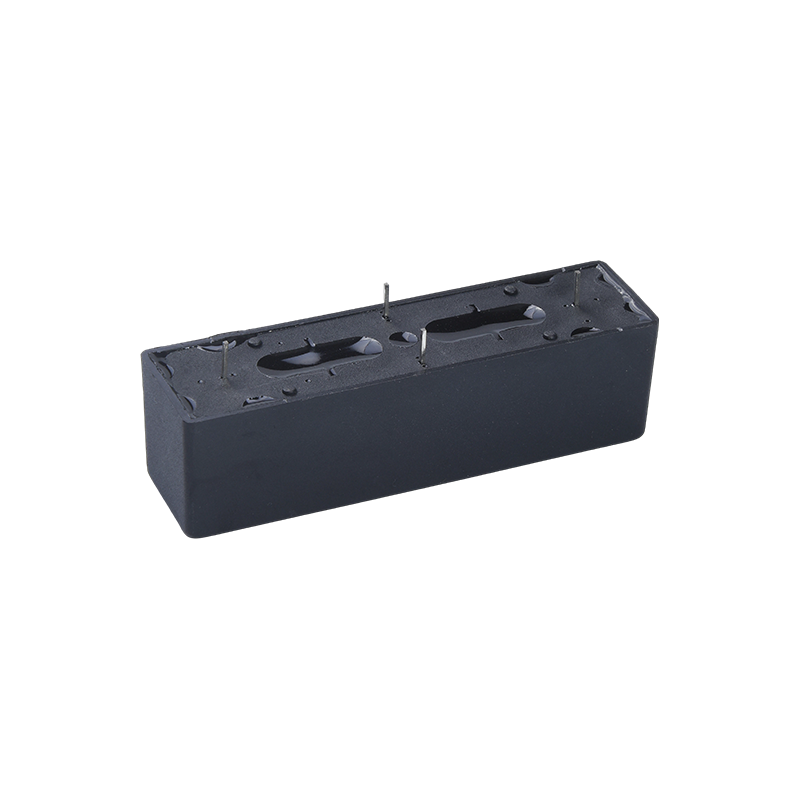

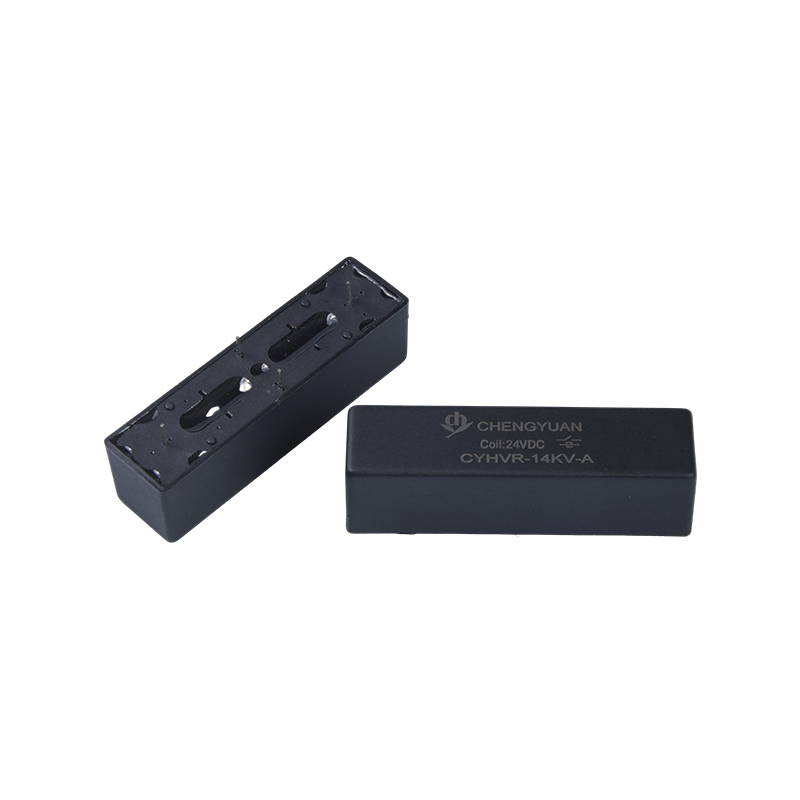

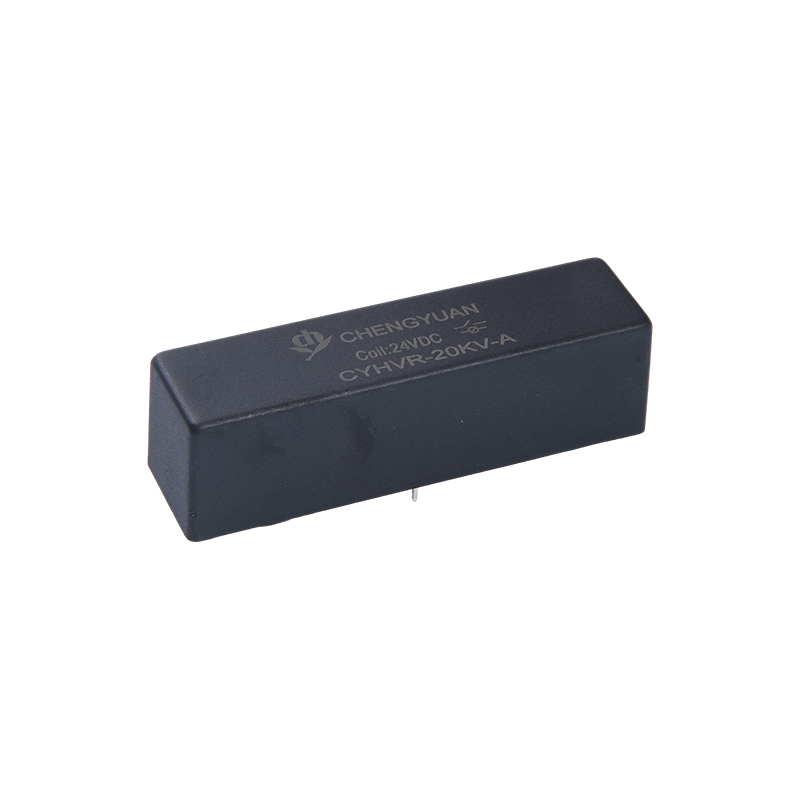

Produktegenskaber:
High Current Switching: Opretholder en belastningskapacitet på 3A selv i højspændingsmiljøer, hvilket understøtter switchingkrav, hvor højspænding og høj strøm eksisterer side om side.
Pålidelig isoleringsydelse: Bruger reed switch-teknologi til at give fremragende signalisolering, hvilket sikrer kontrolsystemets sikkerhed.

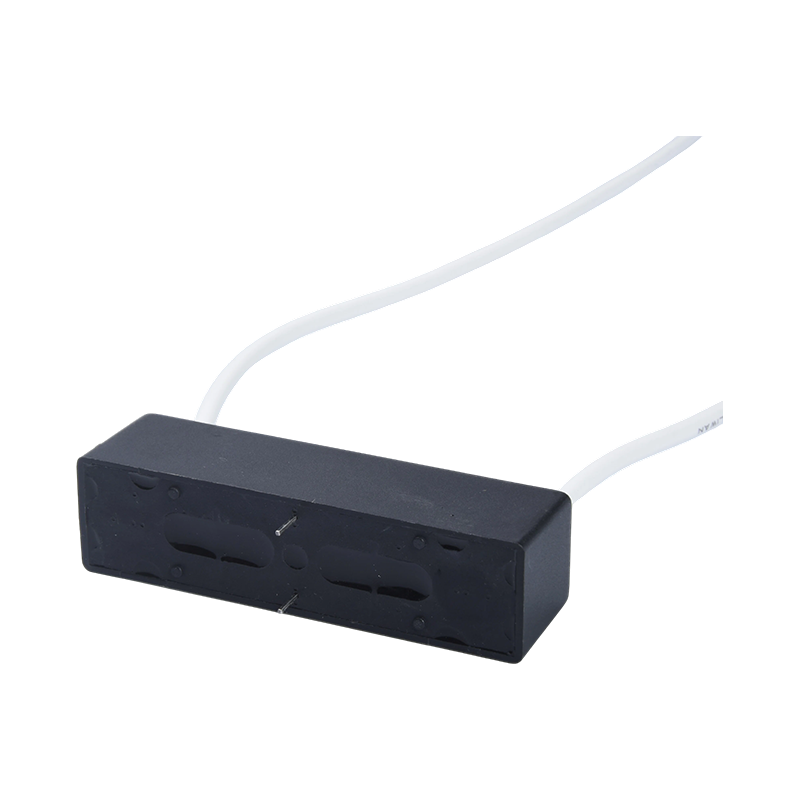

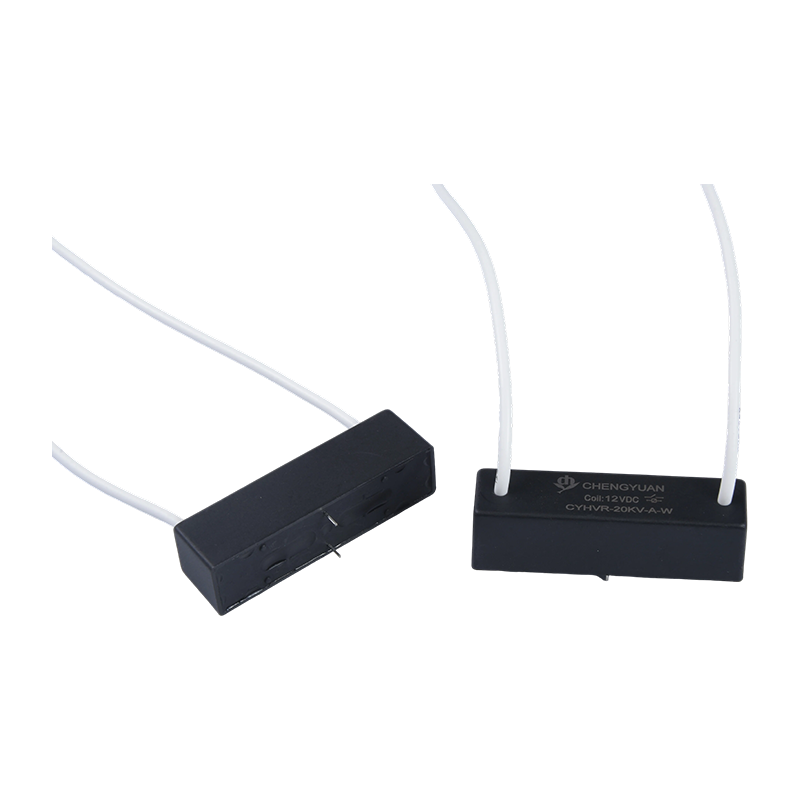

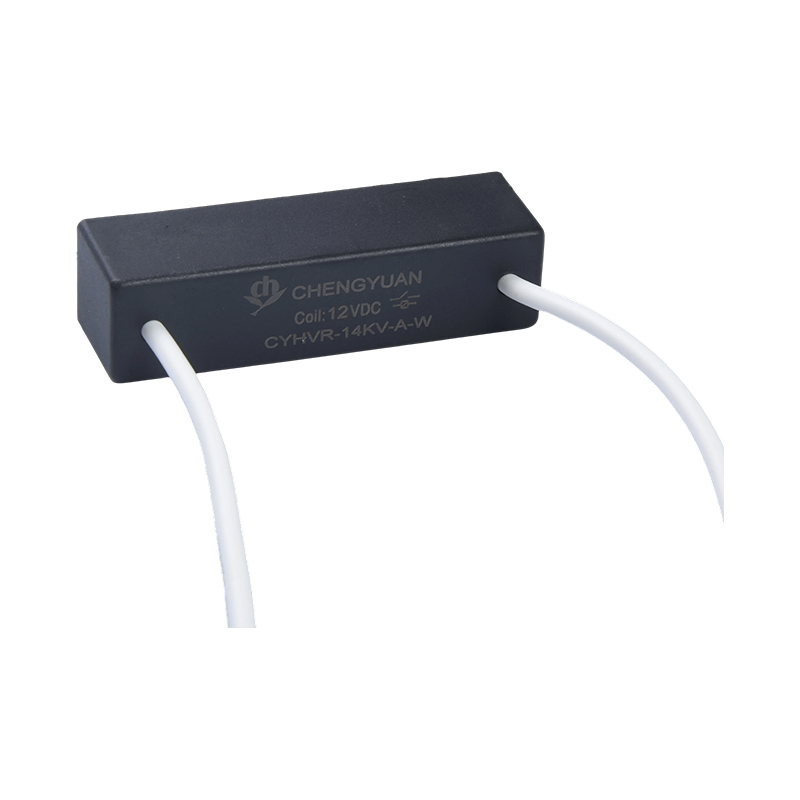

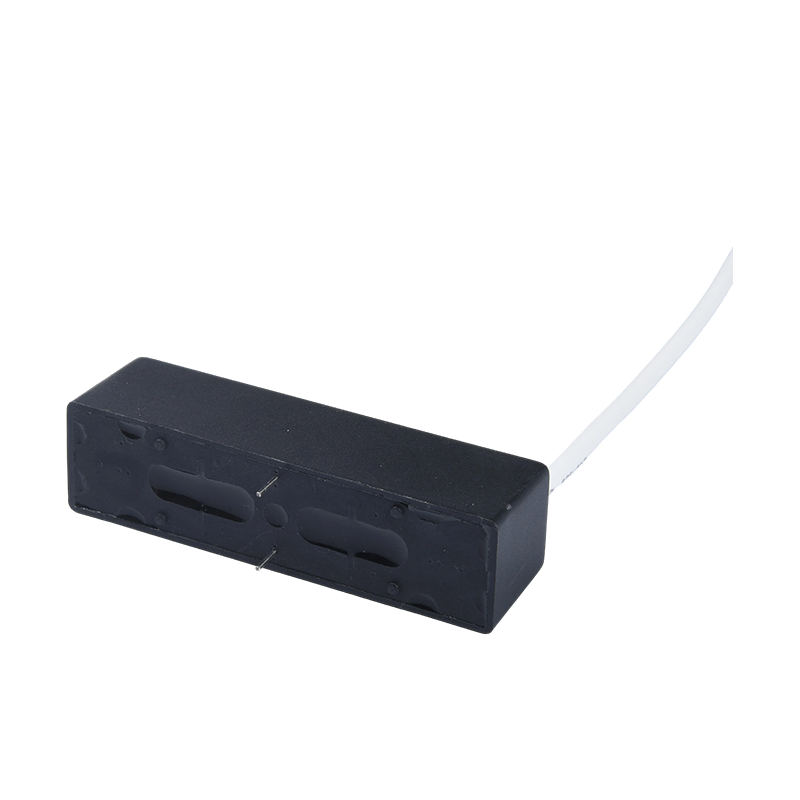

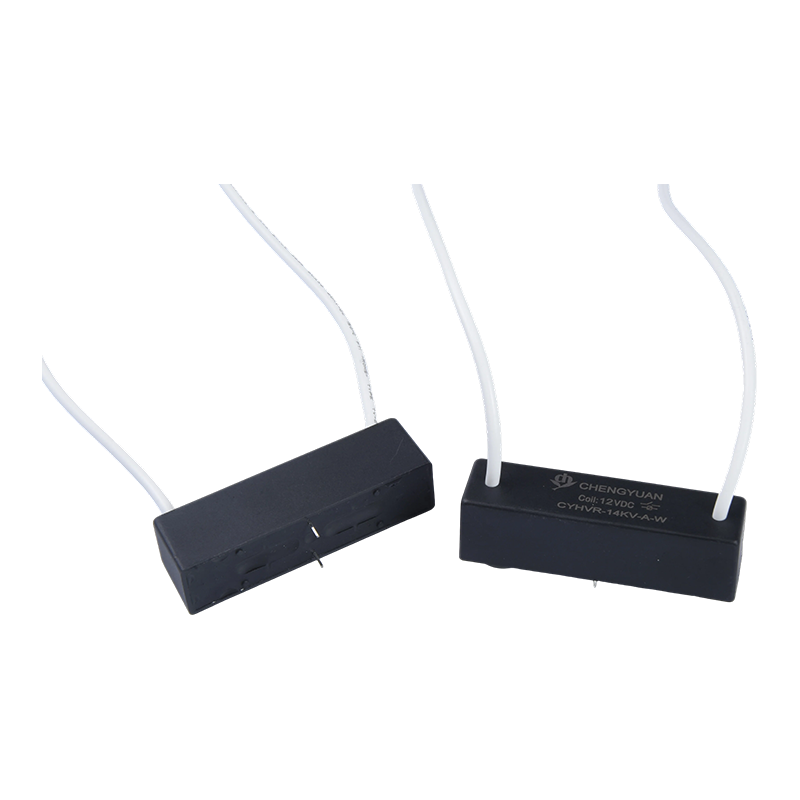

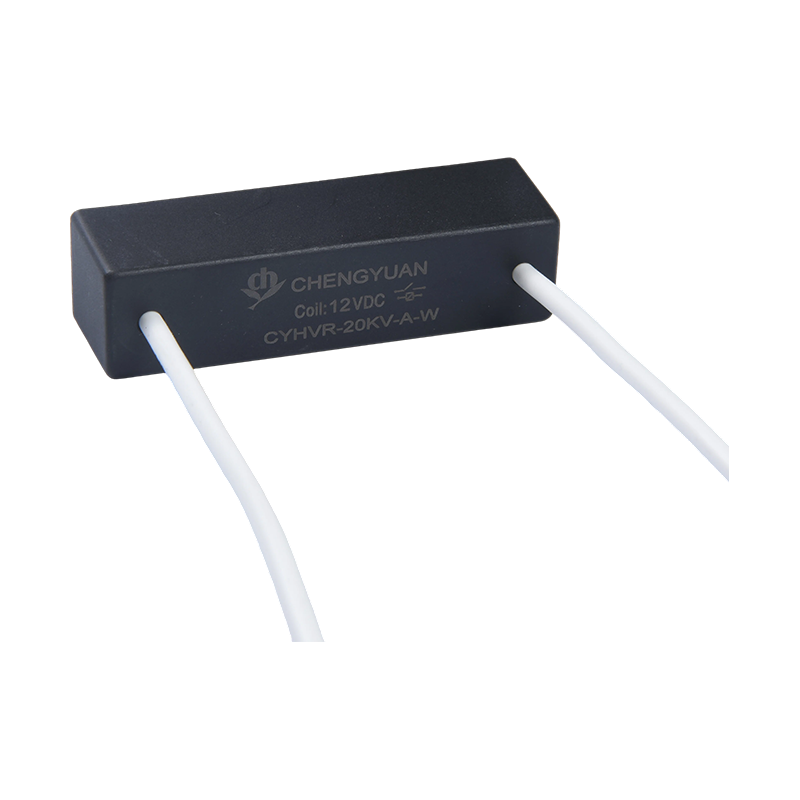

Fleksible installationsmuligheder: Fås i to konfigurationer: PCB-type og PCB med ledningstype, tilpasset forskellige printkortlayouter og krav til højspændingskrybeafstand.
Bredt spolespændingsområde: Spolespændingen går fra 5VDC til 24VDC, hvilket letter kompatibilitet med standardkontrolkredsløb.
Typiske applikationer:
Nye energisystemer: Anvendes i fotovoltaiske (PV) invertere og energilagringssystemer til at skifte højspændings DC-skinne og styre opladning og afladning.
Højspændingstestudstyr: Fungerer som en kerneomskifterkomponent i højspændingstestere til modstå spændingstestning og isolationsdetektion.
Power Electronics: Giver automatisk kredsløbsbeskyttelse og kontrol i højspændingsstrømomformere.
Luftfart: Velegnet til højspændingskontrolkredsløb i flyelektronikudstyr, der opfylder strenge sikkerhedsstandarder.
Industriel højspændingskontrol: Bruges i industriel automation til beskyttelse af højspændingsudstyr og kredsløbskoblingskontrol.
| Bedømmelse af kontaktpersoner |
| Kontakt Arrangement | 1 Formular A 1 Formular B |
| Bedømmelse af kontaktpersoner | 50W |
| Maks. skiftespænding (DC eller AC PEAK) Max | DC.7.5KV, |
| Nedbrudsspænding min | DC.10KV |
| Max.Switching Current | 2,0A |
| Maks. Bær strøm | 3,0A |
| Operation Life | Elektrisk | DC.10000V-1mA 0,5X106 MIN drift(R.L.) |
| Mekanisk | 1*108 MIN Operations(R.L.) |
| Spoleparameter (23℃) |
| Spolespænding (VDC) | Spole Modstand Ω± 10 % | Normal strøm (mA) | Udløsningsspænding VDC(Min) (10 % af den nominelle spænding) | Optag spænding VDC (maks.) (80 % af den nominelle spænding) |
| Bedømt | Maks |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Forsigtig:1, brugen af en spolespænding mindre end den nominelle spolespænding vil kompromittere driften af relæet.
2. Opsamlings- og frigivelsesspænding er kun til testformål og må ikke bruges som designkriterier.
| Driftstilstand |
| Kontakt modstand | 150 mΩ |
| Nedbrydningsspænding | Åbn Kontakter | DC10KV |
| Kontakter til COIL | DC20KV |
| Isoleringsmodstand | Åbn Kontakter | Åbn kontakter 1X109ΩMIN.(DC.100V) |
| Kontakter til COIL | Kontakter til spole 1X109ΩMIN.(DC.100V) |
| Elektromotorisk kapacitans | 2,0 pF MAX. |
| Driftstid | 4,0 mS |
| Udgivelsestid | 2,0 mS |
| Vibration | 20G(0~55Hz.1,5mm) |
| Chok | 30G (11 mS, 1/2 Sin Wave) |
| Driftstemperatur | -20℃-70℃ |
| lagringstemperatur | -35℃-90℃ |
| Loddetemperatur | 5 sek. maks. 260℃ |

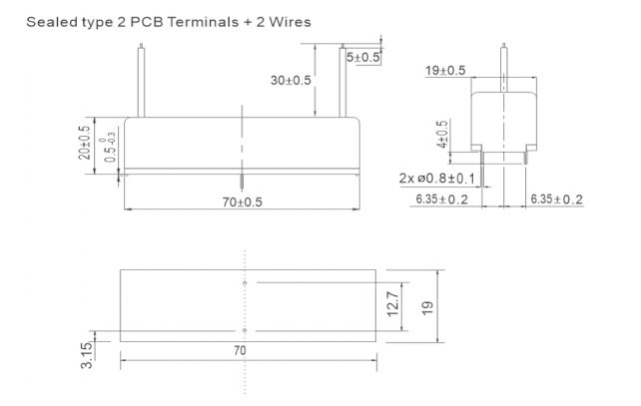

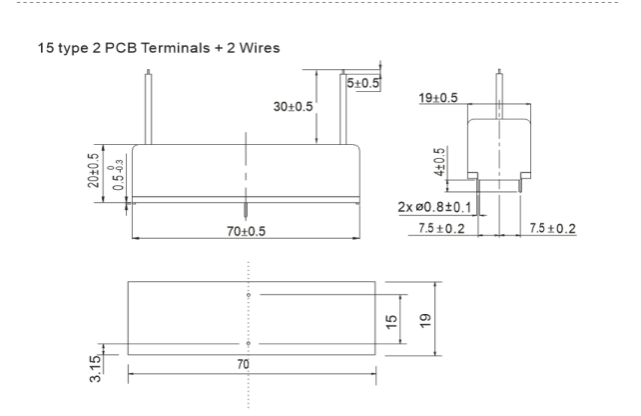

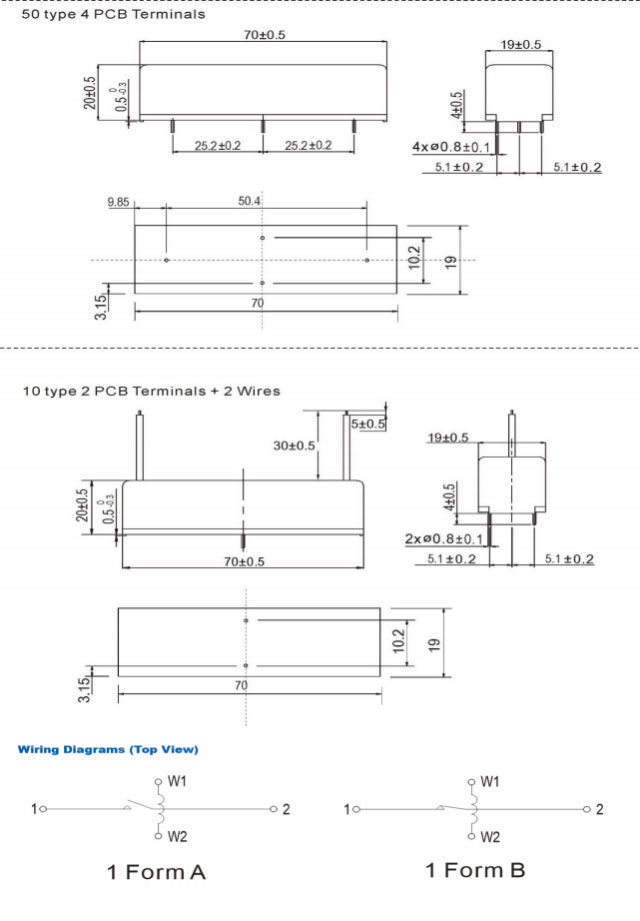

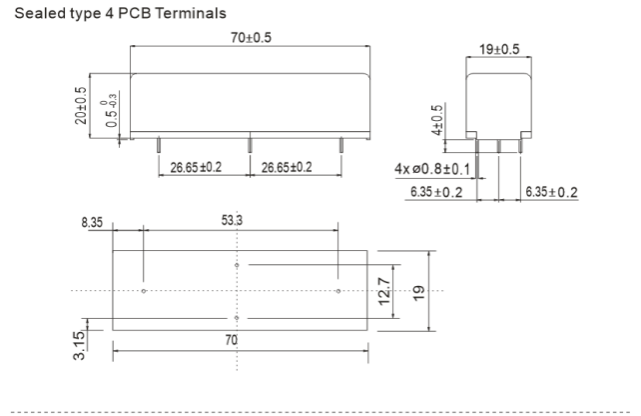

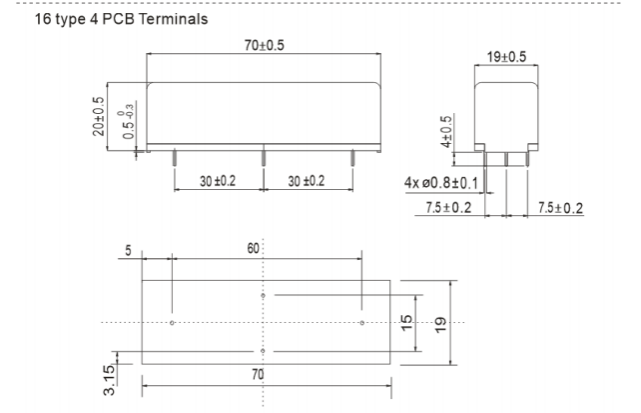

Dimensioner(mm/tommer)
| Bestillingsoplysninger |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, kunstnummer: CYHVR 2, Spole nominel spænding (V): DC:12,24 3, Kontaktformular:A: Normal åben, B: Normal Luk 4, nedbrudsspænding min.: DC:10 KV 5, Terminaltype: NIL: PCB-type, W: PCB Wire 6. Terminalafstand: NIL: Forseglet type, 15: 15 type, 16:16 type, 10:10 type, 50:50 type |
1. Nedbrudsspænding er DC.15KV
2, PCB type, PCB Wire type
| Bedømmelse af kontaktpersoner |
| Kontakt Arrangement | 1 Formular A 1 Formular B |
| Bedømmelse af kontaktpersoner | 50W |
| Maks. skiftespænding (DC eller AC PEAK) Max | DC.10KV, |
| Nedbrudsspænding min | DC. 15KV |
| Max.Switching Current | 2,0A |
| Maks. Bær aktuelt | 3,0A |
| Operation Life | Elektrisk | DC.10000V-1mA 0,5X106 MIN Operations(R. L.) |
| Mekanisk | 1*108 MIN Operations(R.L.) |
