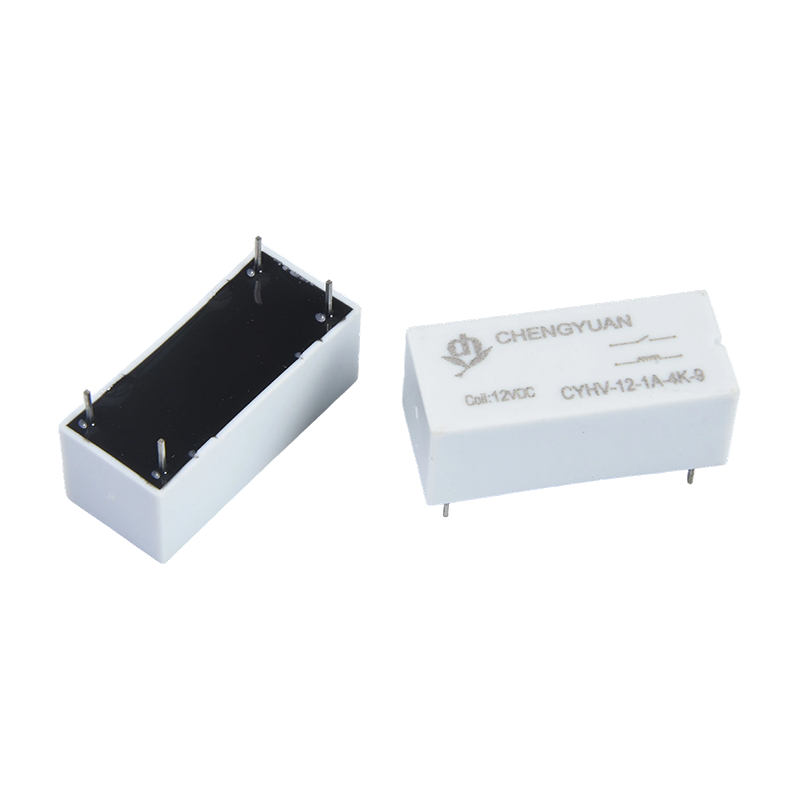

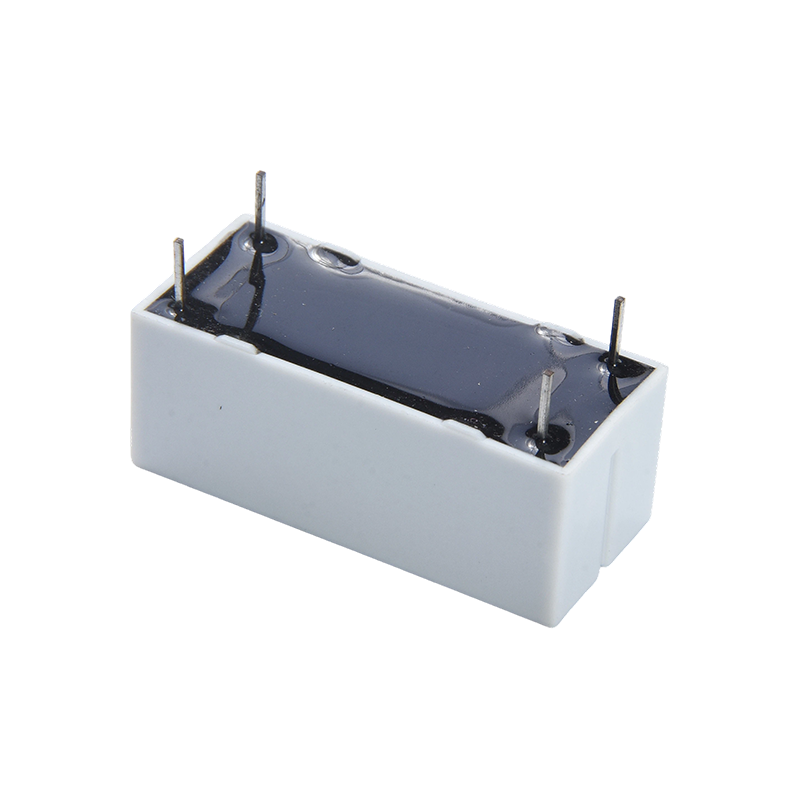

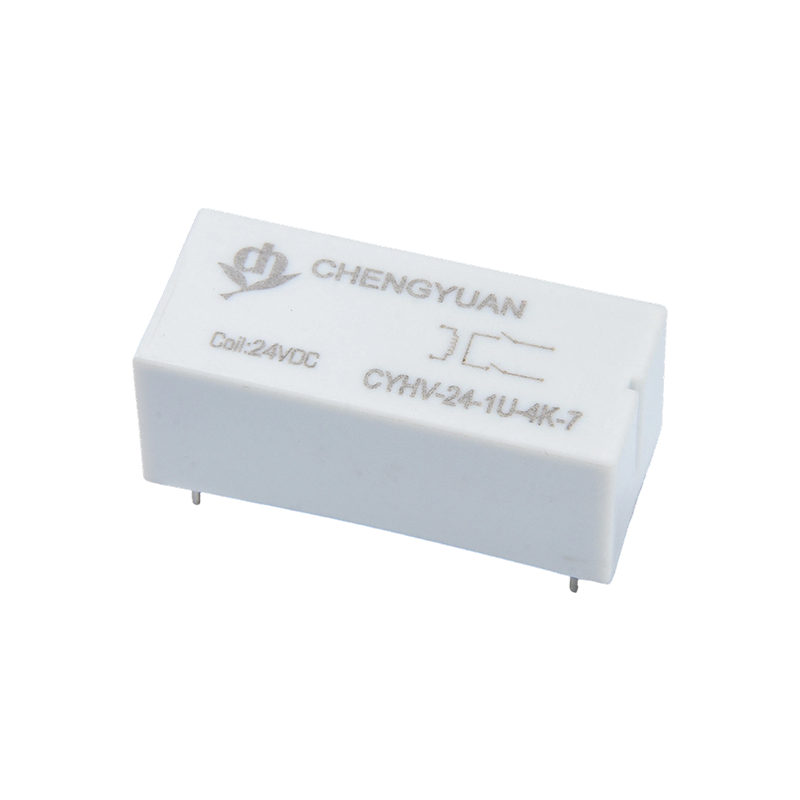

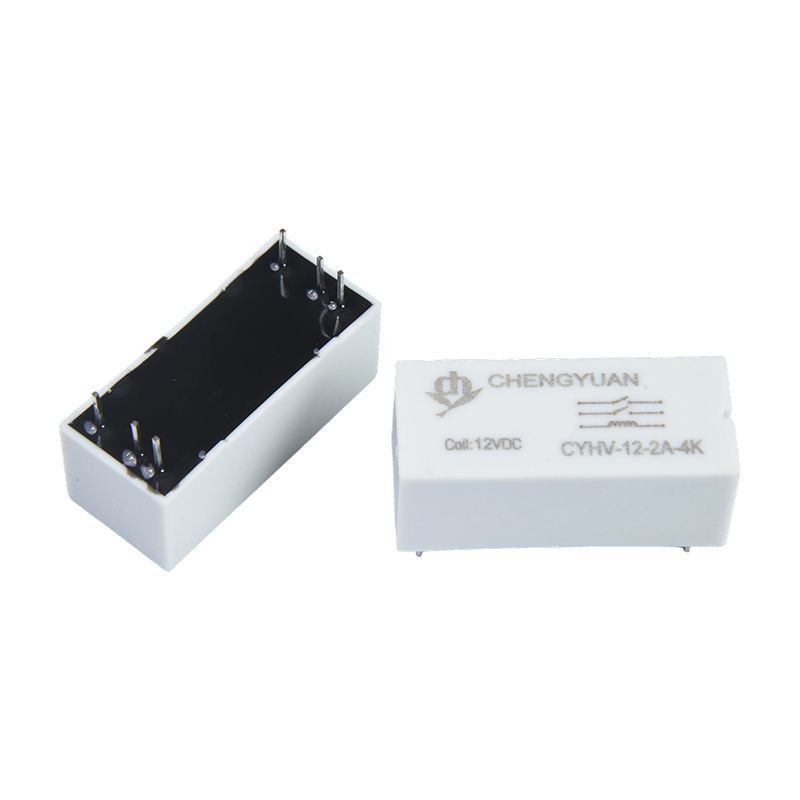

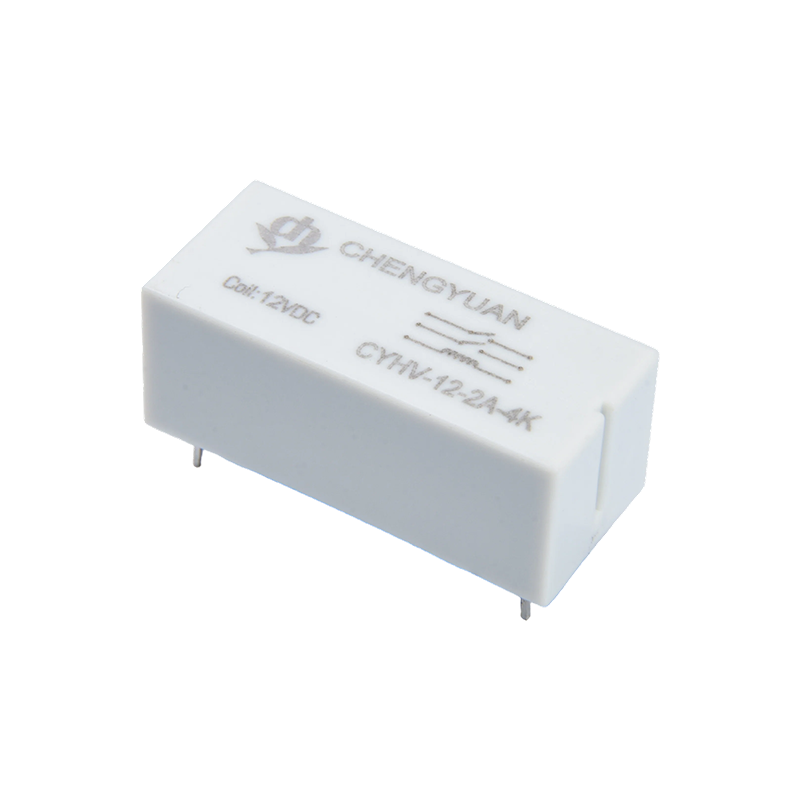

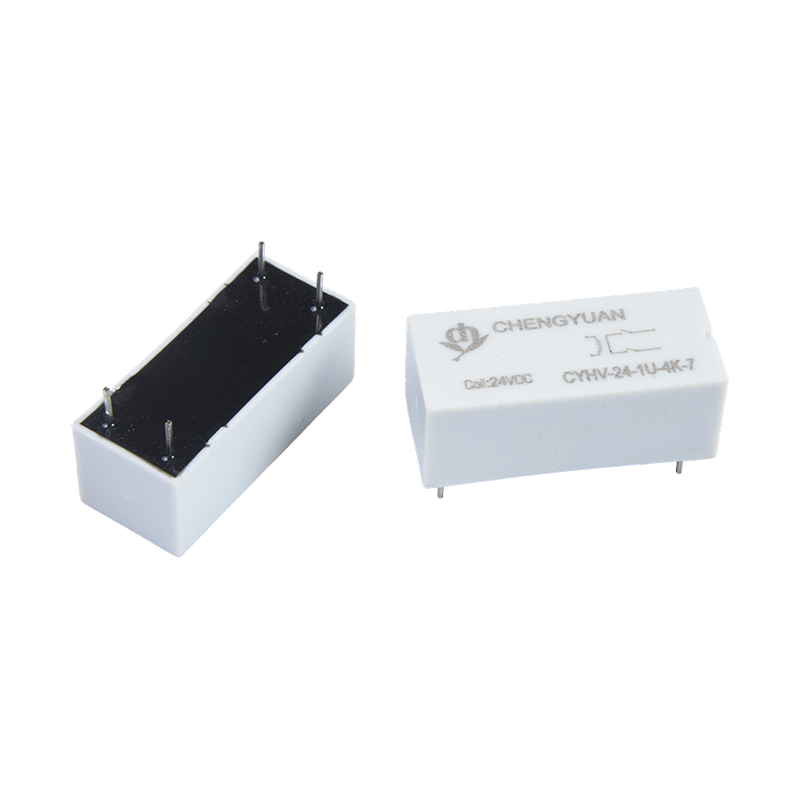

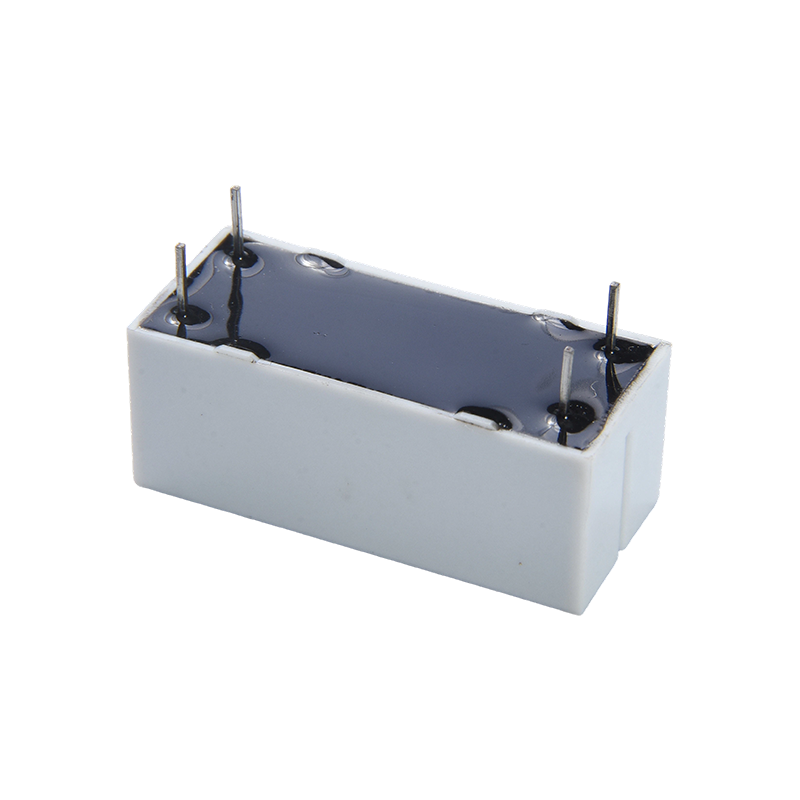

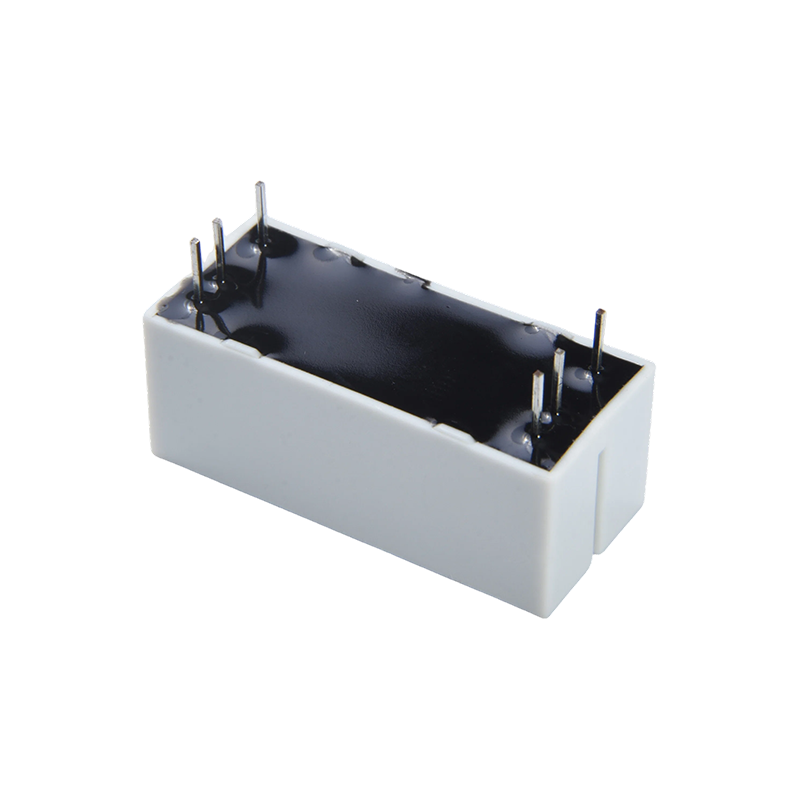

Produktfordele:
Ultra-højspændingsisolering: Modstå spænding mellem kontakter op til 6000V, hvilket giver fremragende højspændingsisoleringsevner til PCB-niveau relæer, der effektivt blokerer højspændingsinterferens.
Højspændings-lavstrømskobling: Optimeret til at skifte svage strømme under højspænding (f.eks. 10mA @ 1500VDC) eller konventionelle strømme under lavspænding (f.eks. 1A @ 30VDC) med et klart defineret anvendelsesområde.
Forseglet struktur med lang levetid: Reed-kontakten er forseglet i en inert gas, uden bevægelige sliddele, hvilket resulterer i en ekstrem lang mekanisk levetid og immunitet over for støv og fugt i omgivelserne.
Nøglefunktioner:
Multi-Level Load Specifikationer: Understøtter forskellige belastningsforhold: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, der rummer både højspændingsmikrostrøm og lavspændings konventionelle strømscenarier.
Højfølsom spole: Lavt spoledrivende strømforbrug, kompatibel med 3-24VDC lavspændingskontrolsignaler, let drevet direkte af integrerede kredsløb.
Kompakt PCB-montering: Miniature-pakkedesign, direkte loddet til printet, sparer plads og egnet til interne layouter med høj tæthed.
Hurtig respons: Hurtig reed-kontakthandling og kort koblingstid opfylder tidskravene til signalsampling i instrumentering.
Hovedapplikationer:
Sikkerhedsovervågningsudstyr: Anvendes til højspændingssignalsampling eller testkredsløbsskift i isolationsmonitorer, modstå spændingstestere og fejlbuedetektorer.
Præcisionsinstrumenter: Integreret i højpræcisionsstrømforsyninger, målere og medicinsk billedbehandlingsudstyr (såsom røntgenhøjspændingsgeneratorstyring) for at give højspændingsisolering og signalomskiftning.
Kommunikation og industriel kontrol: Anvendes som en pålidelig isolations- og omskifterkomponent i kommunikationsgrænseflader og PLC-højspændingsindgangsmoduler, der kræver høj potentialisolation.
Nye energisystemer: Anvendt i isolationskredsløb for spændingsprøvetagning af fotovoltaiske invertere og batteristyringssystemer (BMS).
| Kontaktdata |
| Type | CYHV |
| Kontaktmateriale | elektroplade Ir Rh |
| Kontakt Arrangement | 1A; 2A; 1U |
| Kontaktmodstand | 1A/2A:150mΩ Maks. (ved 1A 16VDC) 1U:150mΩ*2 Maks.(ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 100W |
| Maks. skiftestrøm | 1A |
| Maks. skiftespænding | 1000VDC |
| Maks. Bærer strøm | 2,5A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 1 ms Max. ( Ingen diode) |
| Frigivelsestid | 0,3 ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min 100 MΩ (ved 100 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: (1A/2A)4000VAC, (1U)6000VDC |
| Mellem spole og kontakt: (1A/2A)4000VAC, (1U)6000VDC |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 100000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 1000000 ops.(ved stuetemperatur) |
| Omgivelsestemperatur | -10℃~65℃( ingen kondensering) |
| Vægt | Ca. 10g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 33.3 | 150 | 0.166 | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

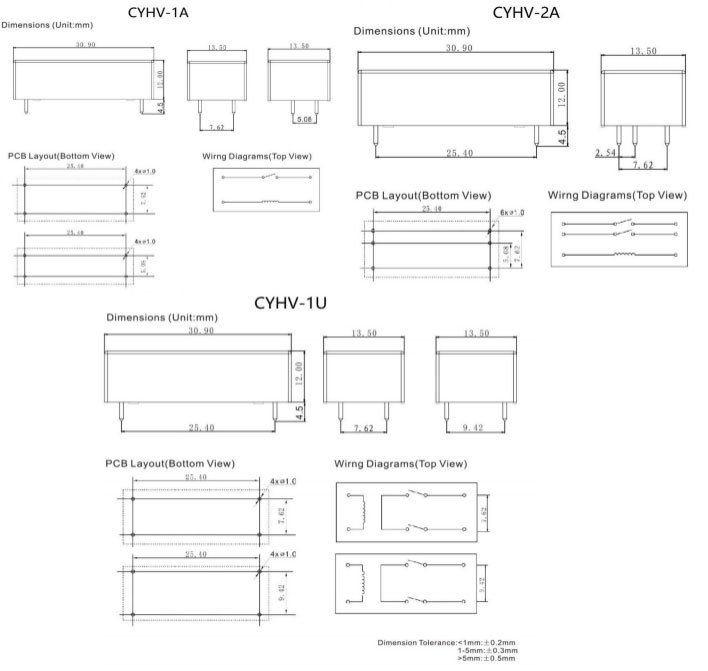

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)
Bestillingsoplysninger
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1： Type： CYHV
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: A Fra A ; U Fra U
4: Nominel spænding: 5,12,24VDC
5： Fodafstand：5-5,08 ; 7- 7,62 ; 9 - 9,42
6: Speciel parameter: Nul-standard type
Bogstav eller tal-særligt krav
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forud varsel.
Vi kunne ikke evaluere al ydeevnen og alle parametrene for hver mulig applikation. Derfor bør brugerne være i den rigtige position til at vælge
passende produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i etuiet inden brug. Hvis der er en forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at afgøre hvilket produkt skal bruges.
