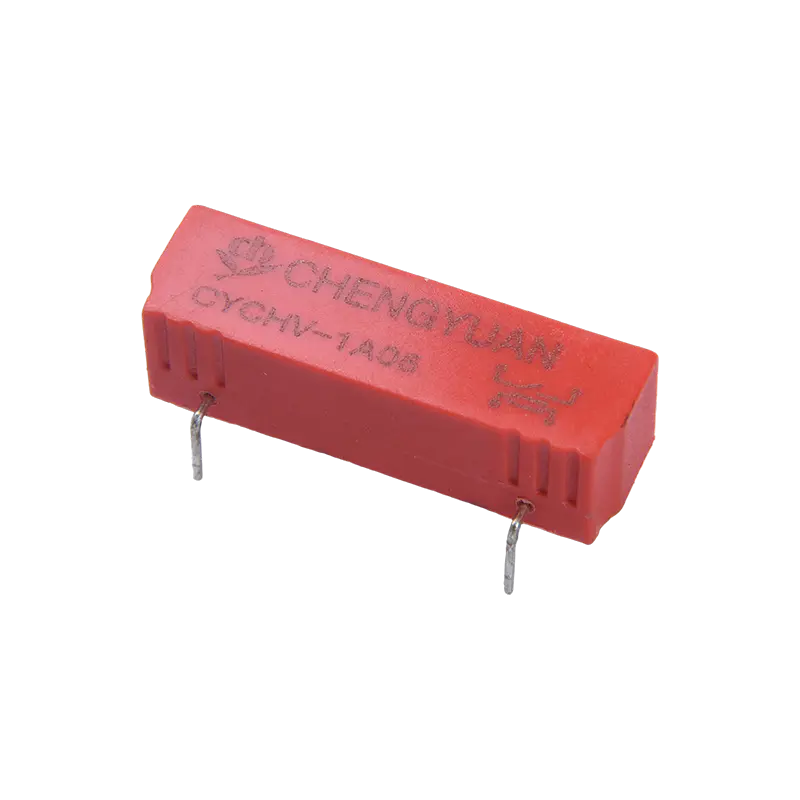

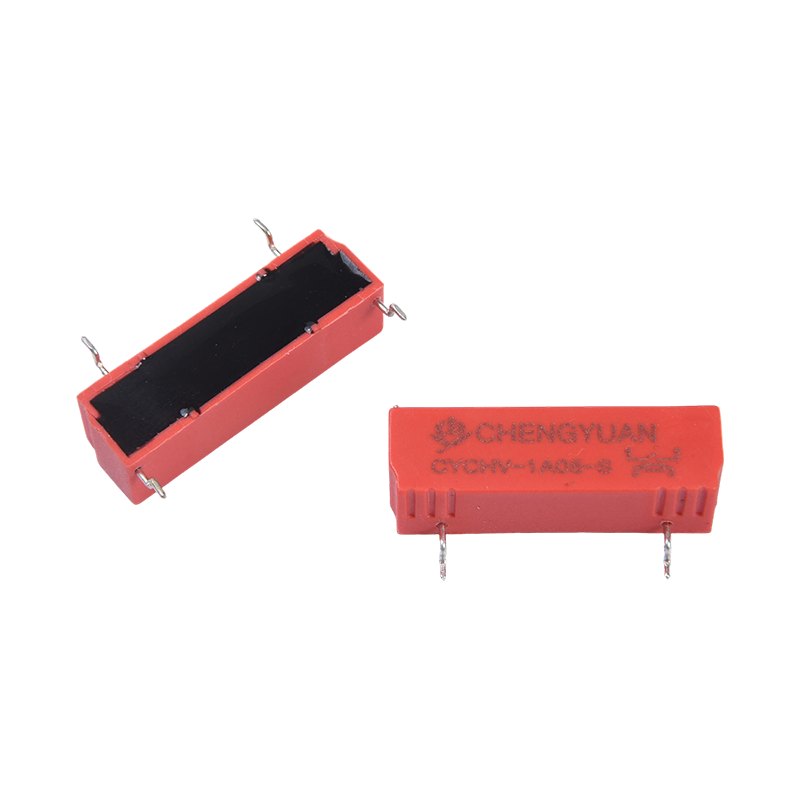

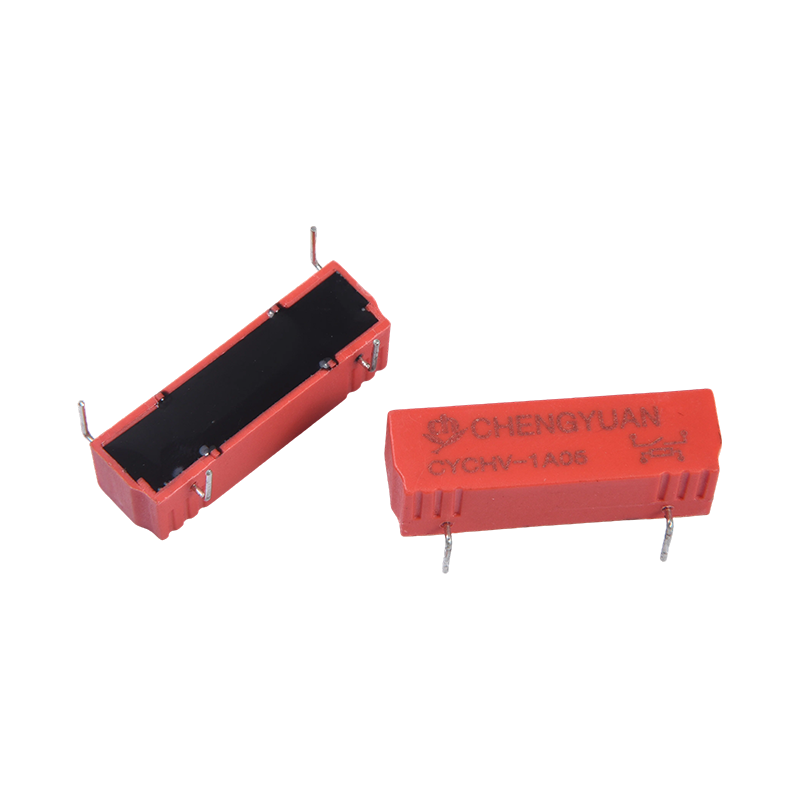

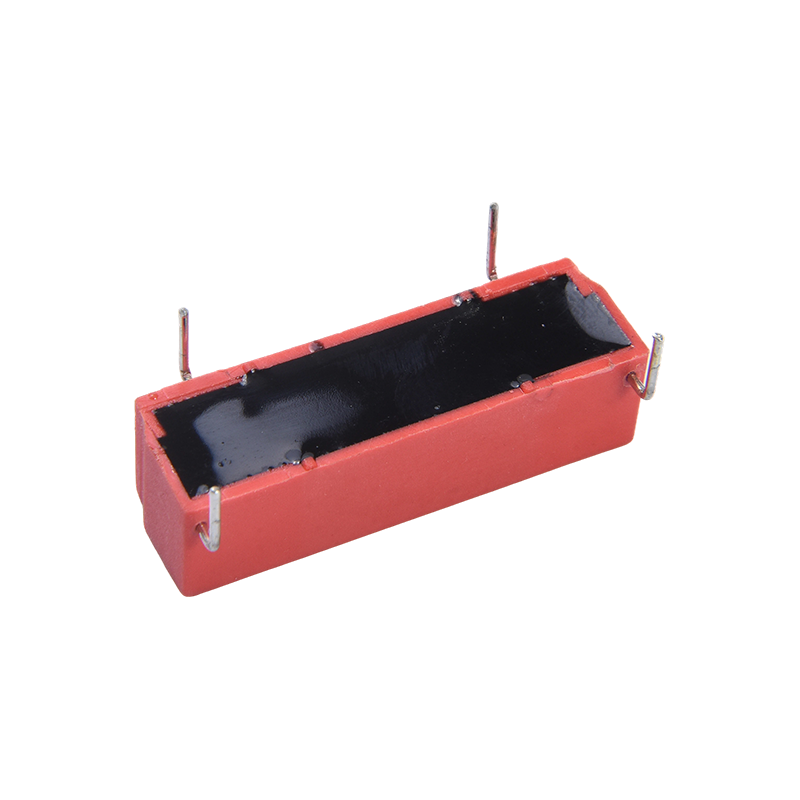

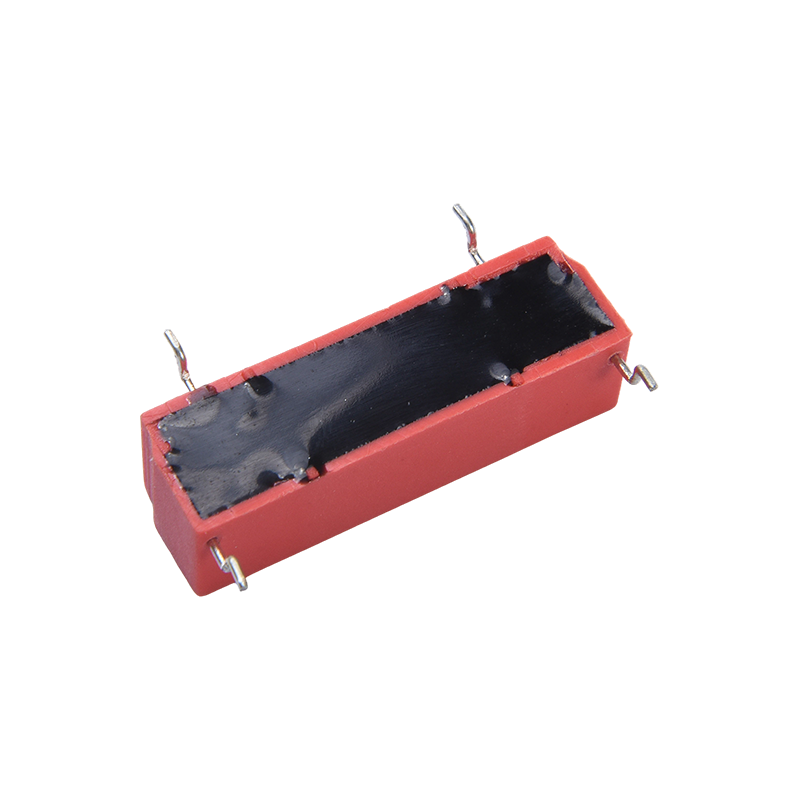

I. Produktstruktur og installationsfunktioner
1. Kernestruktur: Bruger en magnetisk reed-kontaktstruktur af et forseglet glasrør, der bruger et magnetfelt til at styre reed-kontaktens handling, hvilket opnår effektiv isolering af høj- og lavspændingskredsløb;
2. Miniaturiseret design: Kompakt størrelse, velegnet til PCB-montering, sparer intern installationsplads og letter layouter med høj tæthed;
3. Ydeevnestabilitet: Har høj følsomhed, lang mekanisk levetid og stærk modstandsdygtighed over for miljøinterferens, hvilket sikrer stabil drift under komplekse arbejdsforhold.
II. Kernefunktioner og relevante scenarier
1. Kernefunktioner: Giver isolering, switching og kontrol af højspændingskredsløb, samtidig med at det tilbyder signaldetektering, lavt strømforbrugskontrol og højpålidelige switchfunktioner, velegnet til eksplosionssikre/fugtsikre applikationer;
2. Nyt energifelt: Gælder for isolationsdetektering og strømstyringssystemer i elektriske køretøjer, ladebunker, invertere, energilagringsudstyr mv.
3. Test- og instrumenteringsfelt: Anvendes i højspændingsisoleringsapplikationer til instrumenter, højspændingsstrømforsyninger og andre testområder;
4. Andre højspændingsscenarier: Velegnet til automatisk testudstyr (ATE), medicinsk udstyr, fotovoltaik, basestationer og andre applikationer, der kræver højspændingsisolering og pålidelig omskiftning. IV. Udnyttelse af Core Advantages
1. Ultrahøj spændingsmodstand: Fremragende isoleringsegenskaber og overlegen spændingsmodstandsydelse mellem kontakter og spoler sikrer sikker drift i højspændingsmiljøer.
2. Miniaturisering og højspændingskompatibilitet: Opnår højspændingskoblingskapacitet i en kompakt størrelse, der opfylder de dobbelte krav til udstyrsminiaturisering og højspændingskontrol;
3. Stort udvalg af applikationer: Dækker adskillige højspændingsapplikationsområder, såsom ny energi, testinstrumenter, medicinsk udstyr og kommunikation, hvilket tilbyder stærk alsidighed.
4. Lang levetid og høj pålidelighed: Lang mekanisk levetid, høj følsomhed og autoritative certificeringer reducerer udstyrsvedligeholdelsesomkostninger og fejlrisiko.
| Kontaktdata |
| Type | CYCHV |
| Kontaktmateriale | Rhodium legeringer |
| Kontakt Arrangement | 1A |
| Kontaktmodstand | ≤ 150 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 10mA 1500VDC/ 15mA 1000VDC/ 1A 30VDC |
| Maks. skifte strøm | 1A |
| Maks. skiftespænding | 1500VAC/1000VDC |
| Maks. Bærer strøm | 2,5 A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | ≤ 1,5 ms Max. |
| Frigivelsestid | ≤ 0,5 ms Max. |
| Isoleringsmodstand | Min 10000MΩ (ved 100VDC,RH<45%) |
| Dielektrisk styrke | Mellem åbne kontakter: Standard3000VDC Højtrykstype3500VDC |
| Mellem spole og kontakt: 7000VDC |
| Vibrationsmodstand | 10-55 Hz, 20 g |
| Stødmodstand | 1/2 halv sinusbølge, 11ms, 3 aksial, 30G |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 100000000 ops.(ved stuetemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops.(ved stuetemperatur) |
| Omgivelsestemperatur | -40℃~105℃ |
| Vægt | Ca. 4,5 g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 40 | 120 | 0.2 | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

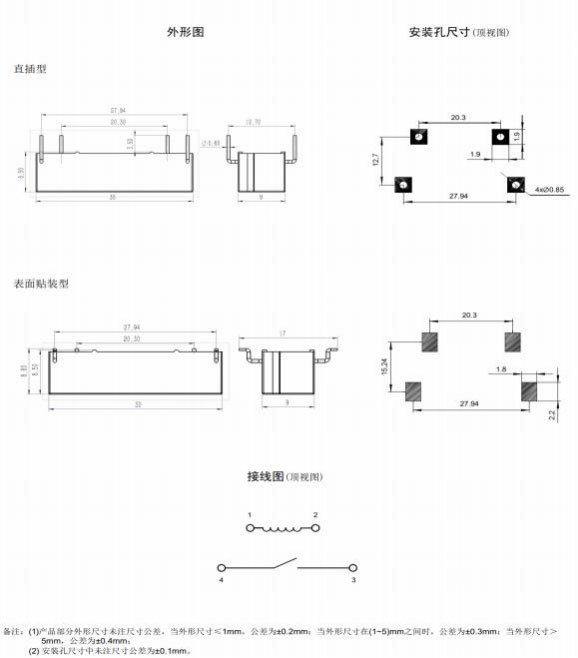

Dispositionsdimension, ledningsdiagram, PCB layout (Enhed:mm)
Bestillingsoplysninger
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1：Type：CYCHV
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: A Fra A
4: Nominel spænding: 5,12,24VDC
5： Monteringsform：（THT) ; S ( SMT)
6: Speciel parameter: Nul-standard type
Bogstav eller tal-særligt krav
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forud varsel.
Vi kunne ikke evaluere al ydeevnen og alle parametrene for hver mulig applikation. Derfor bør brugerne være i den rigtige position til at vælge
passende produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i etuiet inden brug. Hvis der er en forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at afgøre hvilket produkt skal bruges.
