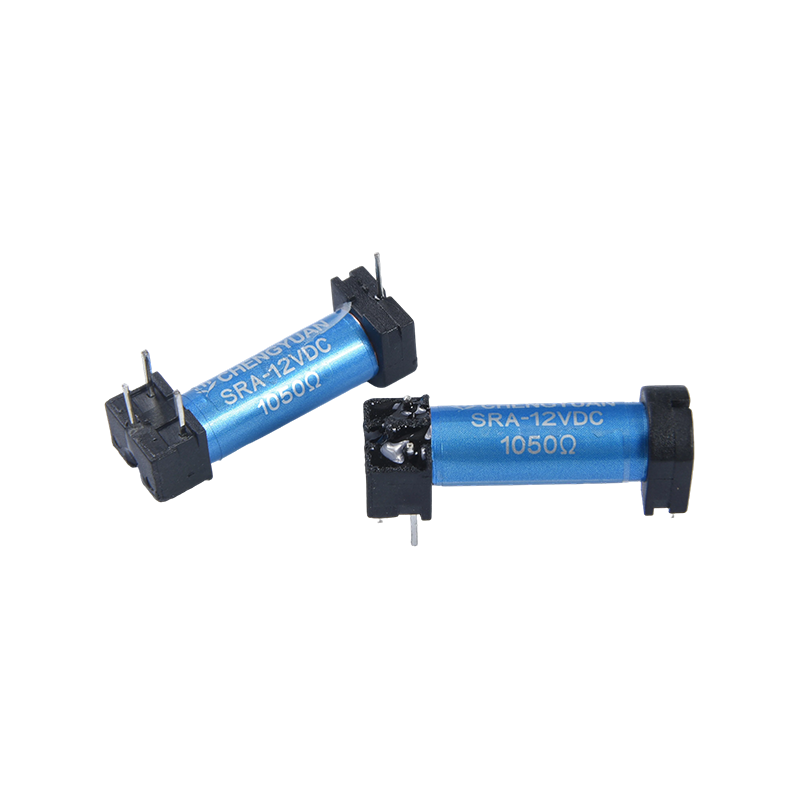

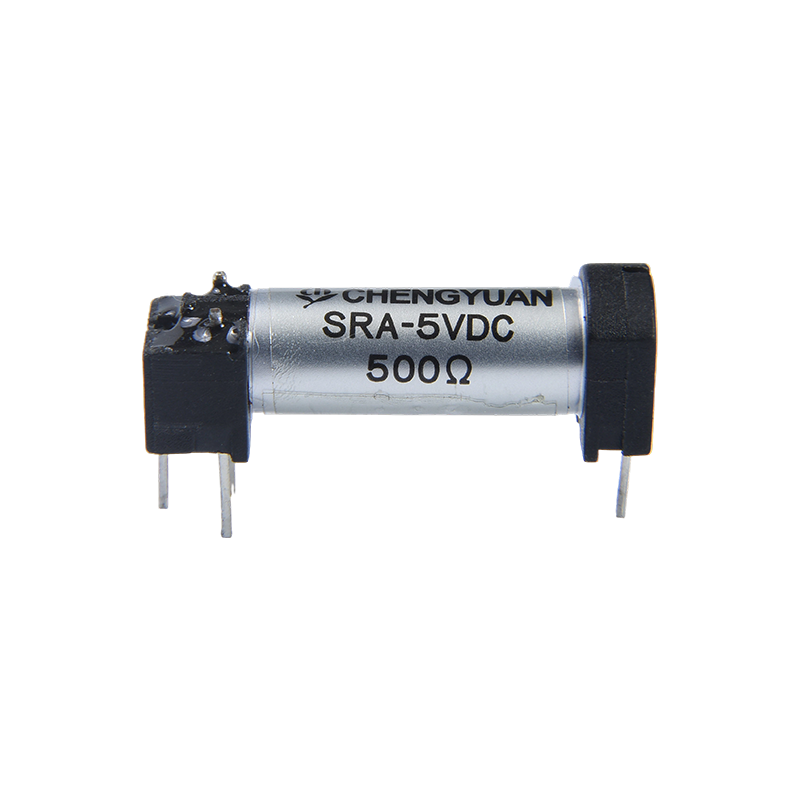

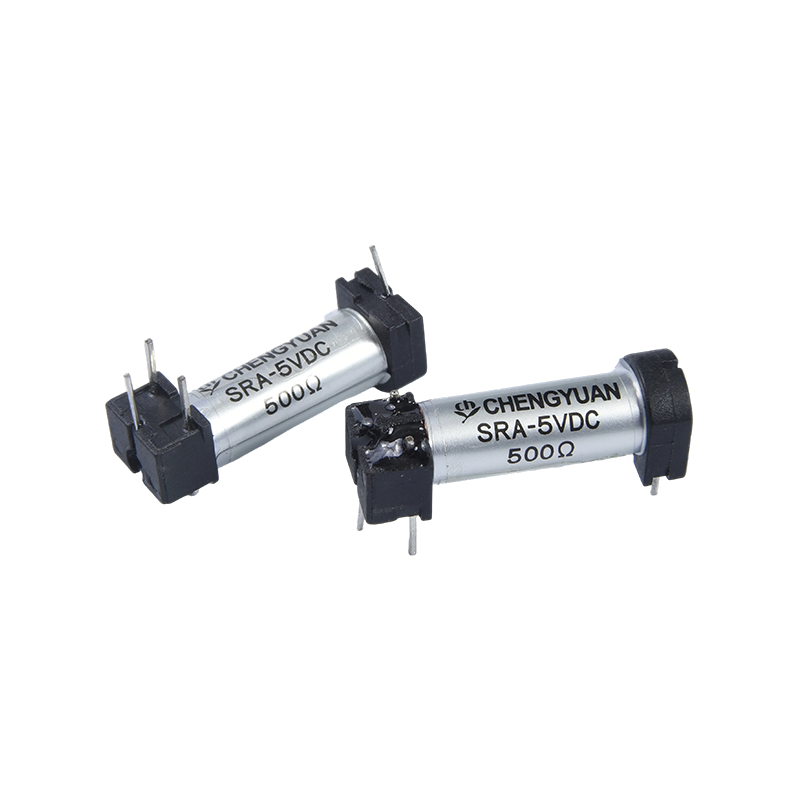

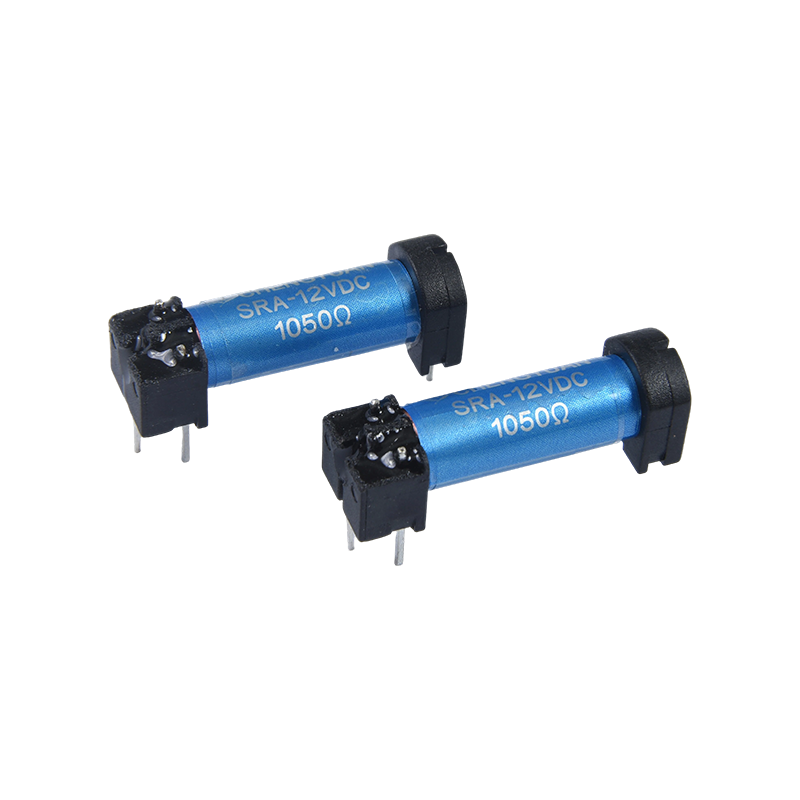

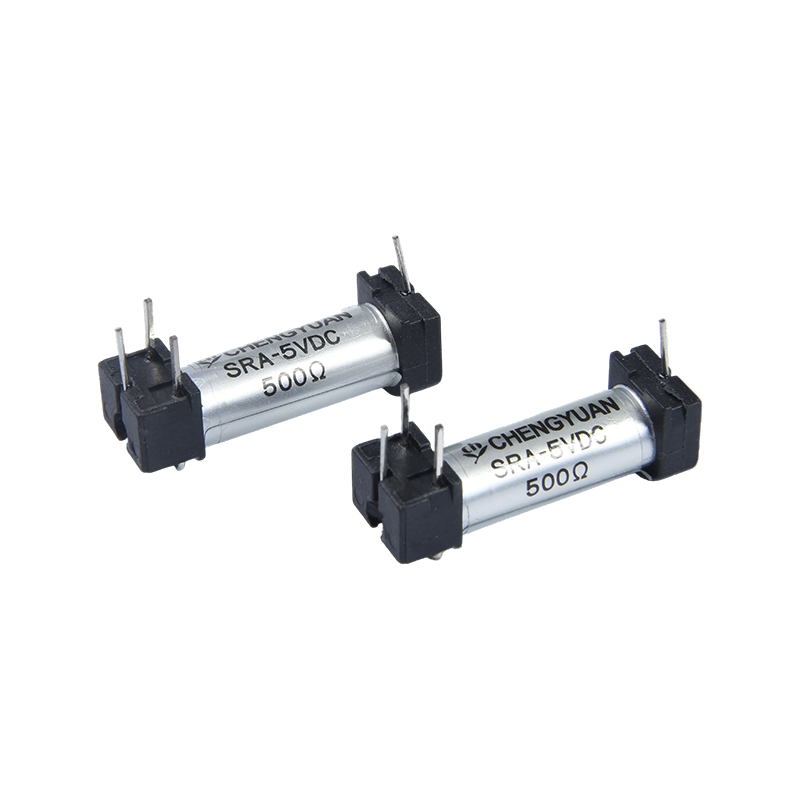

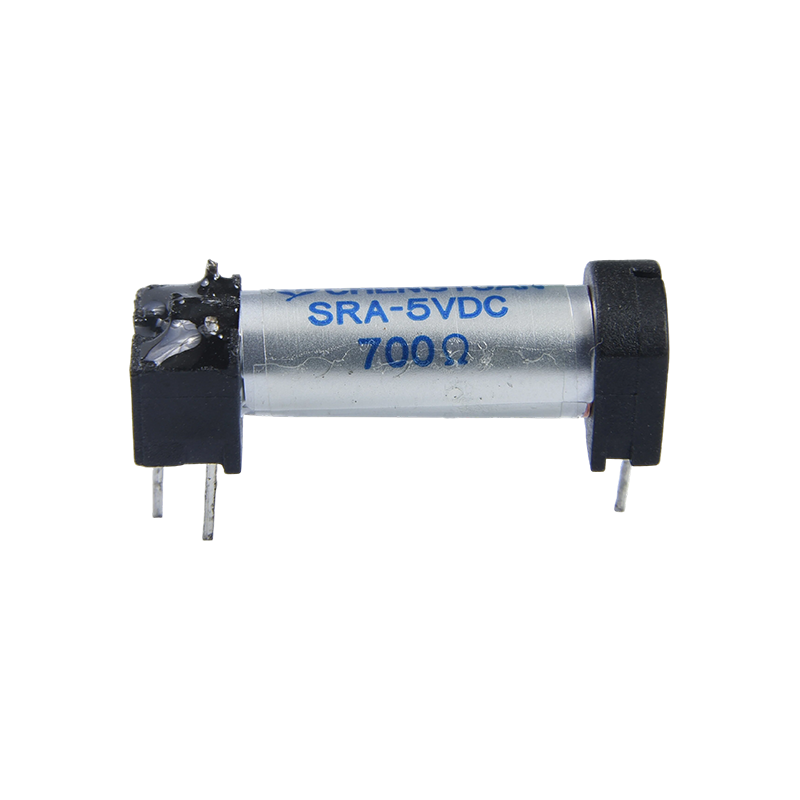

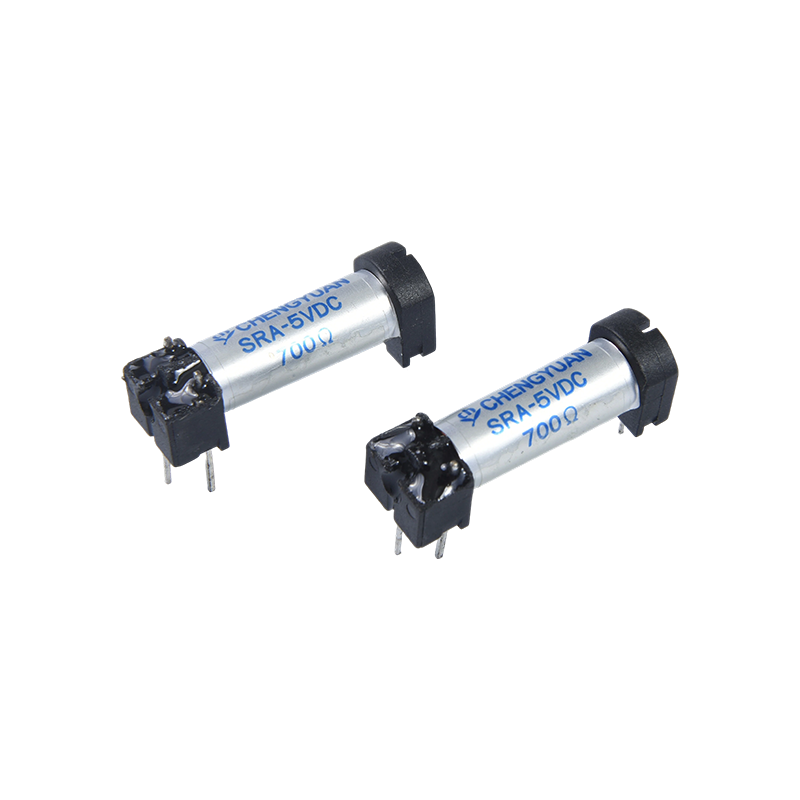

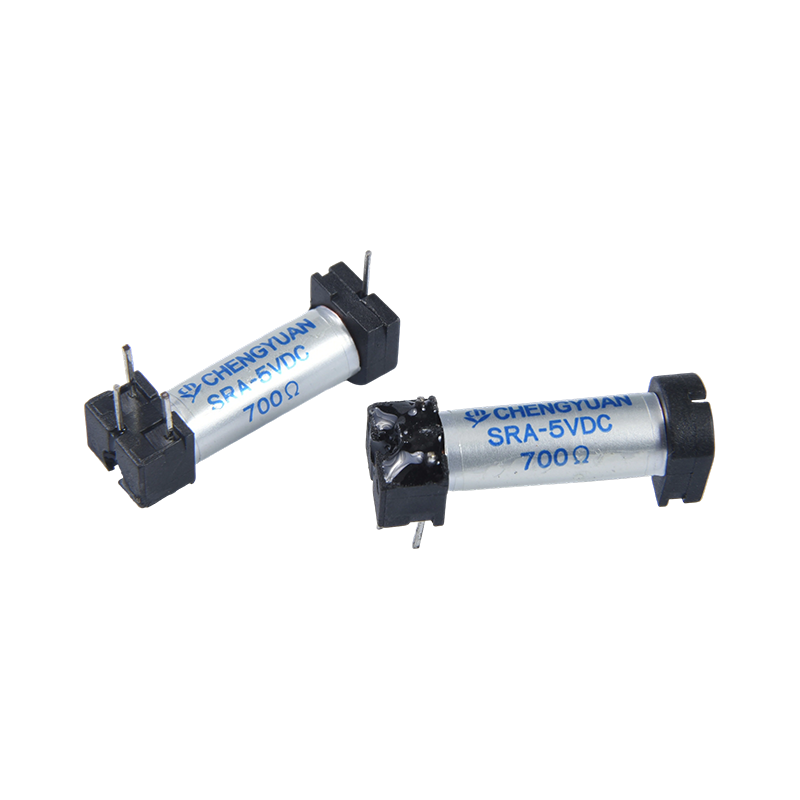

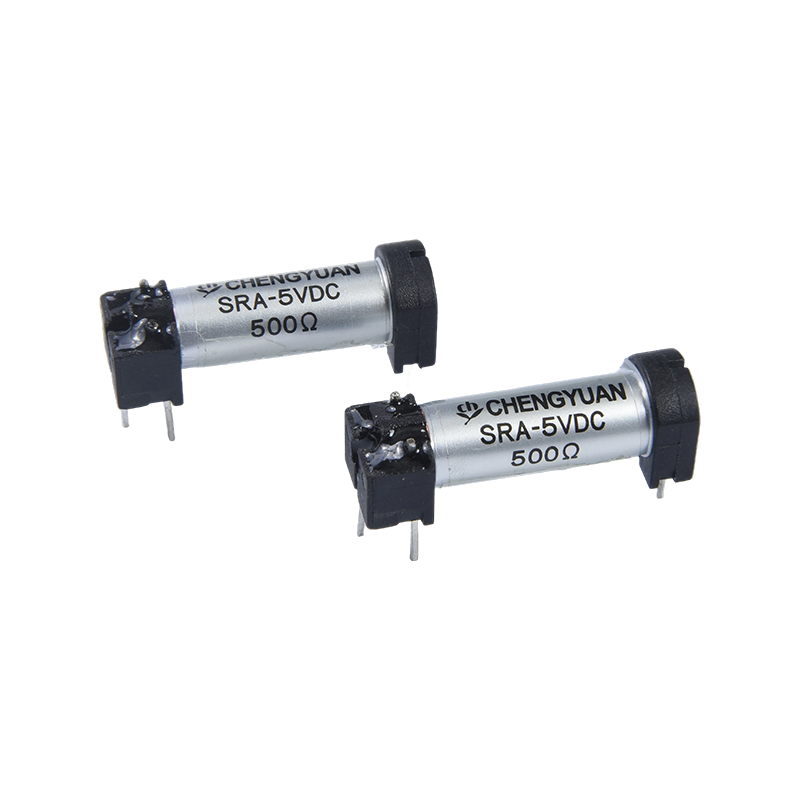

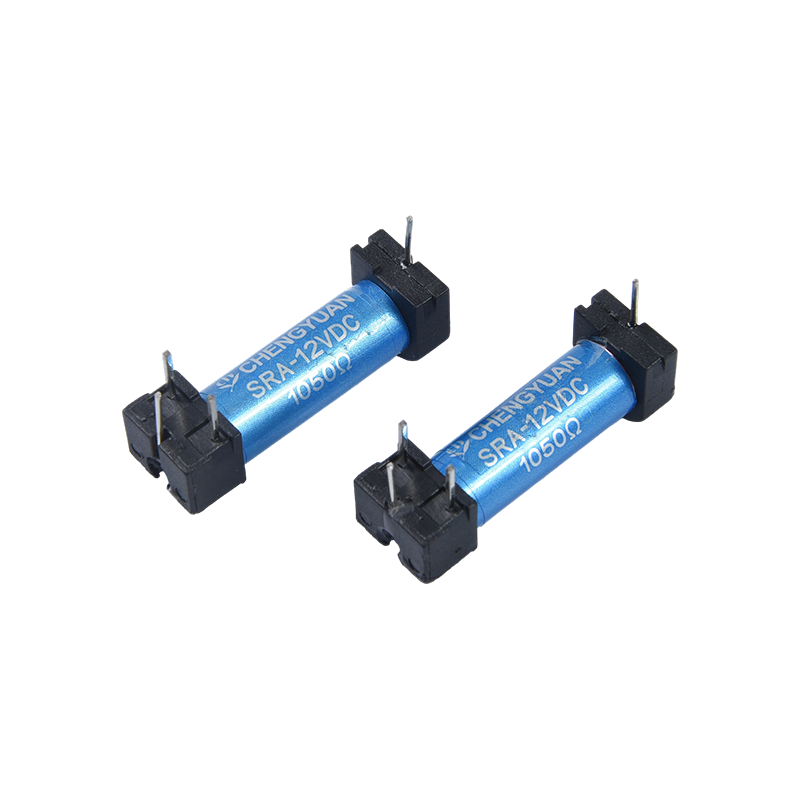

I. Produktegenskaber
1. Miniaturiseret design: Lille størrelse og let vægt sparer effektivt PCB-kortplads, velegnet til højdensitetsmonteringsscenarier;
2. Praktisk installation: Understøtter direkte lodning på printplader, kompatibel med automatiserede loddeprocesser, hvilket forbedrer samlingseffektiviteten;
3. Pålidelig struktur: Vedtager en reed switch-struktur, der tilbyder stærk stød- og vibrationsmodstand, hvilket sikrer stabil drift i forskellige miljøer.
II. Fordele
1. Høj følsomhed: Design med høj følsomhed giver mulighed for hurtig reaktion på svage kontrolsignaler, hvilket forbedrer kontrolnøjagtigheden;
2. Lavt strømforbrug: Lavt spolestrømforbrug, velegnet til batteridrevne eller laveffekt elektroniske enheder;
3. Stærk miljøtilpasningsevne: Fremragende stød- og vibrationsbestandighed, lang levetid, hvilket reducerer udstyrsvedligeholdelse og udskiftningsomkostninger;
4. Fleksibel installation og valg: Understøtter direkte PCB-lodning, med flere spoleimpedansspecifikationer tilgængelige for at passe til forskellige kredsløb og installationskrav.
III. SR reed-relæets kernekomponent, reed-kontakten, er forseglet i en inert gas. Kredsløbet tændes og slukkes ved at magnetisere reed-kontakterne via et magnetfelt. Dens ultra-lille størrelse, lave strømforbrug, høje følsomhed og lange levetid er dens vigtigste fordele, hvilket gør den velegnet til applikationer, der kræver høj pladseffektivitet og pålidelighed.
Typiske anvendelser omfatter:
Kommunikationsudstyr: Anvendes i opkaldsapparater, videotelefonsystemer osv., til signalomskiftning eller kredsløbsbeskyttelse.
Sikkerhedssystemer: Integreret i adgangskontrolsystemer, alarmenheder og overvågningskameraer.
Industriel automation og forskellige chiptestinstrumenter, automotive testere mv.
Medicinsk udstyr og måleudstyr: På grund af lav varmeudvikling og høj stabilitet er det velegnet til følsom signalomskiftning i præcisionsinstrumenter eller testsystemer.
| Kontaktparametre |
| Parameternavn | Parameterværdi |
| model | SR |
| Kontaktmaterialer | Ru/Rh |
| Kontaktmodstand | ≤100mΩ Maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv) | 0,1A 125VAC / 0,5A 24VDC |
| Maksimal koblingsstrøm | 0,5A |
| Maksimal koblingsspænding | 200VAC |
| Maksimal koblingseffekt | 10VA(AC)/10W(DC) |
| Performance parameters |
| Pull-in tid (nominel spænding) | 0,55ms Maks. |
| Frigivelsestid | 0,2ms Maks. |
| Isoleringsmodstand | Min 100MΩ (ved 500VDC) |
| Dielektrisk modstå tryk | Kontakt-til-kontakt: 200VAC, 50/60Hz i 1 minut |
| Dielektrisk modstå tryk | Kontaktspoletilslutning: 1400VAC, 50/60Hz i 1 minut |
| Vibrationsbestandig (holdbar) | 10-55Hz, dobbelt amplitude 1,5 mm |
| Vibrationsmodstand (ved funktionsfejl) | 10-55Hz, dobbelt amplitude 1,5 mm |
| Slagfasthed (fejl) | 20G min |
| Slagfasthed (holdbarhed) | 100G min |
| Mekanisk liv | 100.000.000 gange |
| Elektrisk levetid | 10.000.000 gange |
| Omgivelsestemperatur | -40℃ til 85℃ (ikke-kondenserende) |
| vægt | Cirka 3g |
| Spoleparametre (20℃) |
| Nominel spænding (VDC) | Nominel strøm ±10 % (mA) | Spolemodstand ±10 % (Ω) | Nominel effekt | Pull-in spænding (maks.) | Udløsningsspænding (min.) | Maksimal kontinuerlig påført spænding |
| 3 | 0.012 | 250 | Cirka 0,036W | 75 % af den nominelle spænding | 10 % af den nominelle spænding | 130 % af nominel spænding |
| 5 | 0.01 | 500 | Cirka 0,05W |
| 12 | 0.012 | 1000 | Cirka 0,144W |
| 24 | 0.012 | 2000 | Cirka 0,288W |
Ovenstående værdier er startværdier. Anvend ikke den maksimale spænding til produktet kontinuerligt i mere end 10 minutter for at undgå overophedning af spolen.

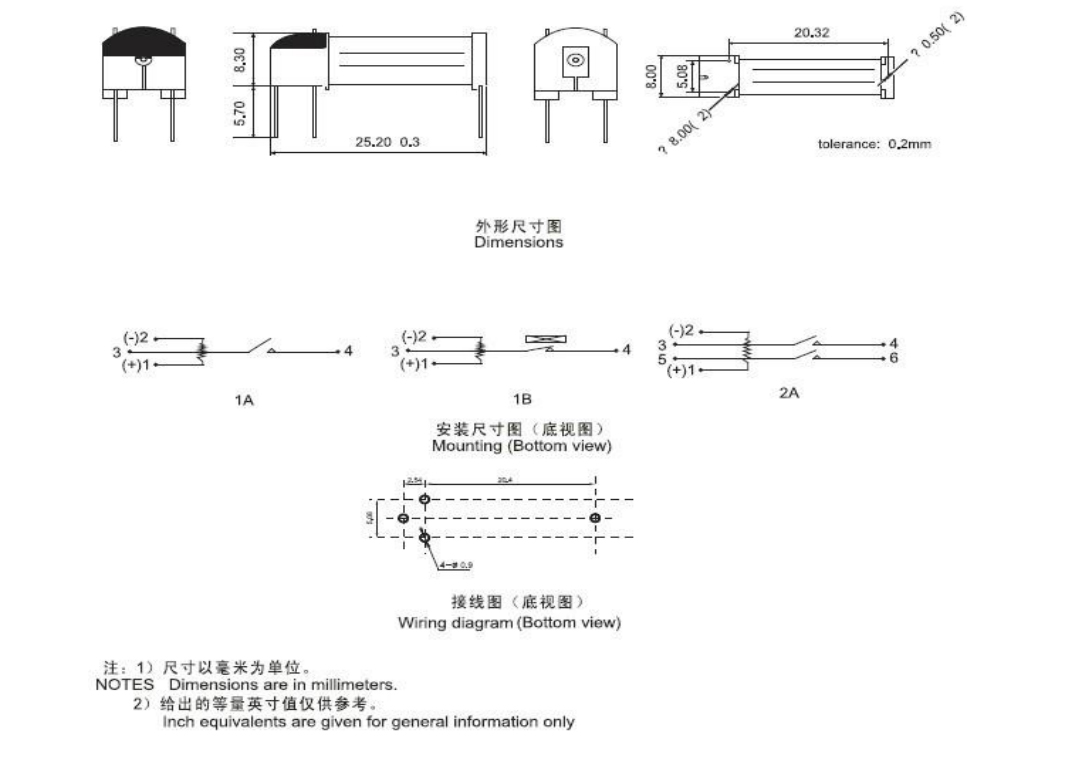

Oversigtsdimensiontegning, ledningsdiagram og placeringsdiagram for monteringshul (enhed: mm)
Bestillingsmærke
SR - 1 - A - 05
1 2 3 4
1: Model: SIP
2: Antal kontaktgrupper: 1-1 pol
3: Kontakt Type: C (Reference C); H (Reference A); B (Reference B)
4: Nominel spænding: 3, 5, 12, 24VDC
Ansvarsfraskrivelse: Denne produktspecifikation er kun til kundehenvisning og kan ændres uden varsel.
Det er umuligt for Sheng Yuan at vurdere alle ydelsesparametre, der kræves for relæer i hver specifik applikation; derfor bør kunderne vælge produkter, der matcher deres specifikke brugsbetingelser. Til forseglet
relæer, åbn venligst udluftningshullerne på huset efter installation og rengøring før brug. Hvis du har spørgsmål, bedes du kontakte Sheng Yuan for yderligere teknisk support. Ansvaret for produktvalg påhviler dog udelukkende kunden.
