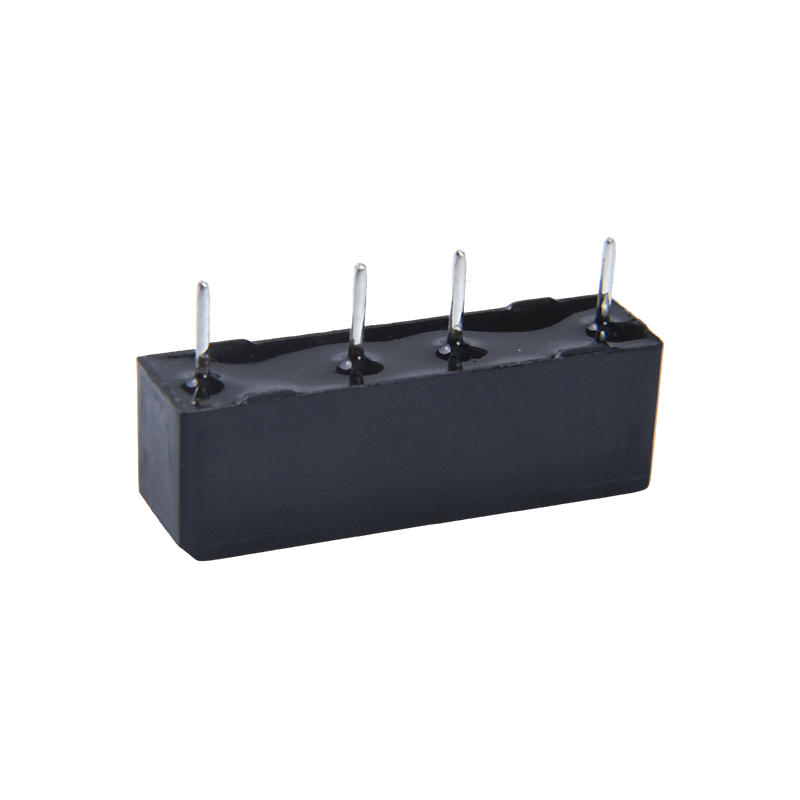

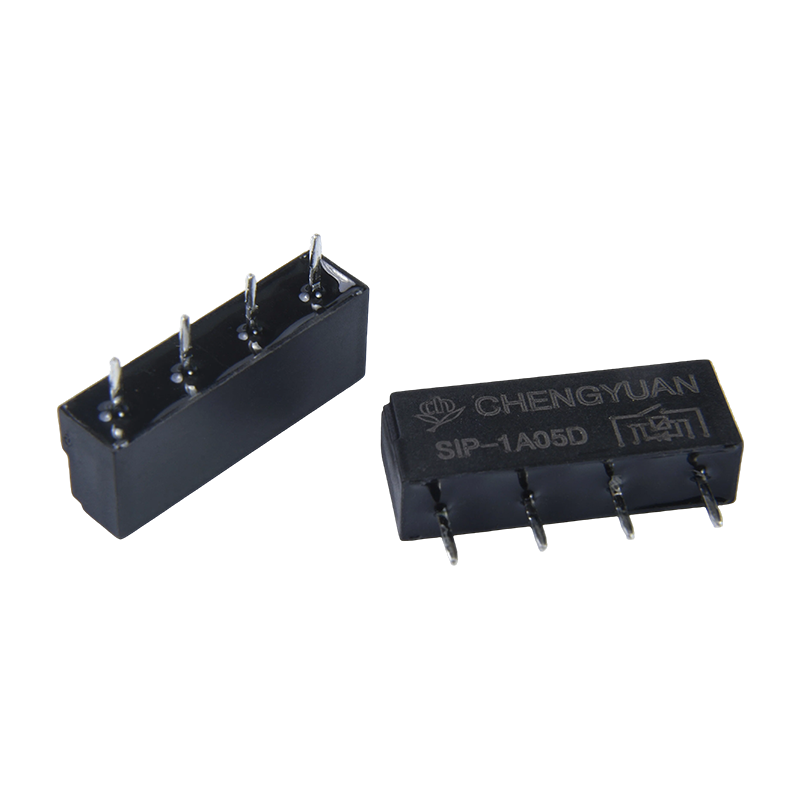

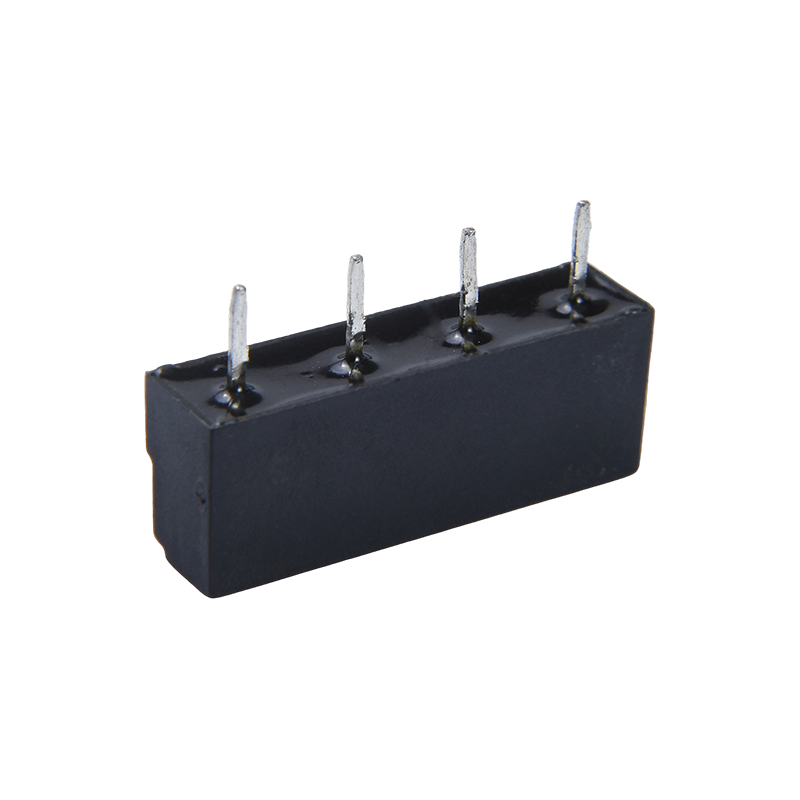

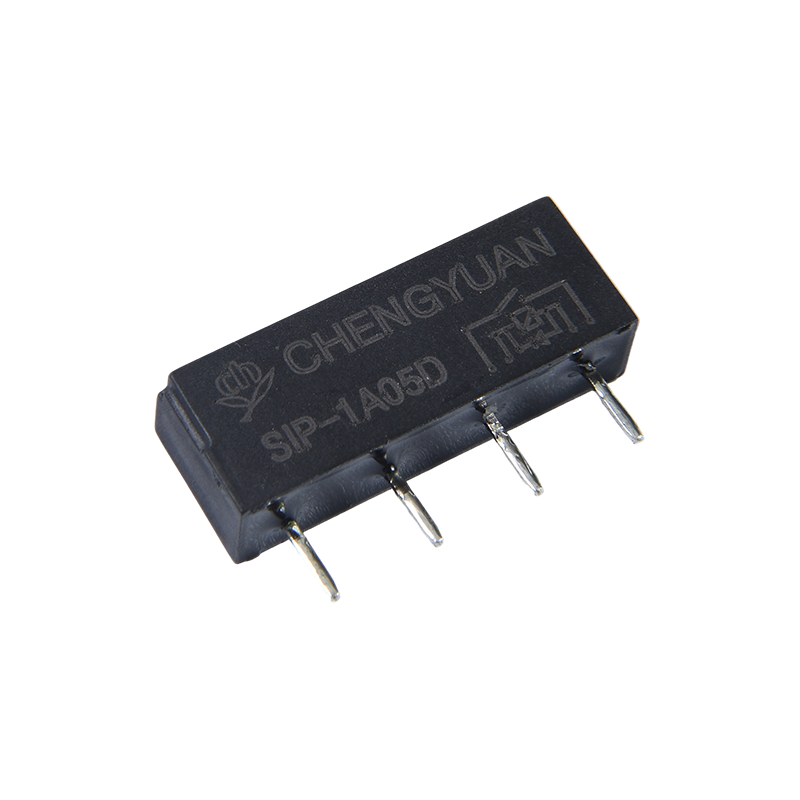

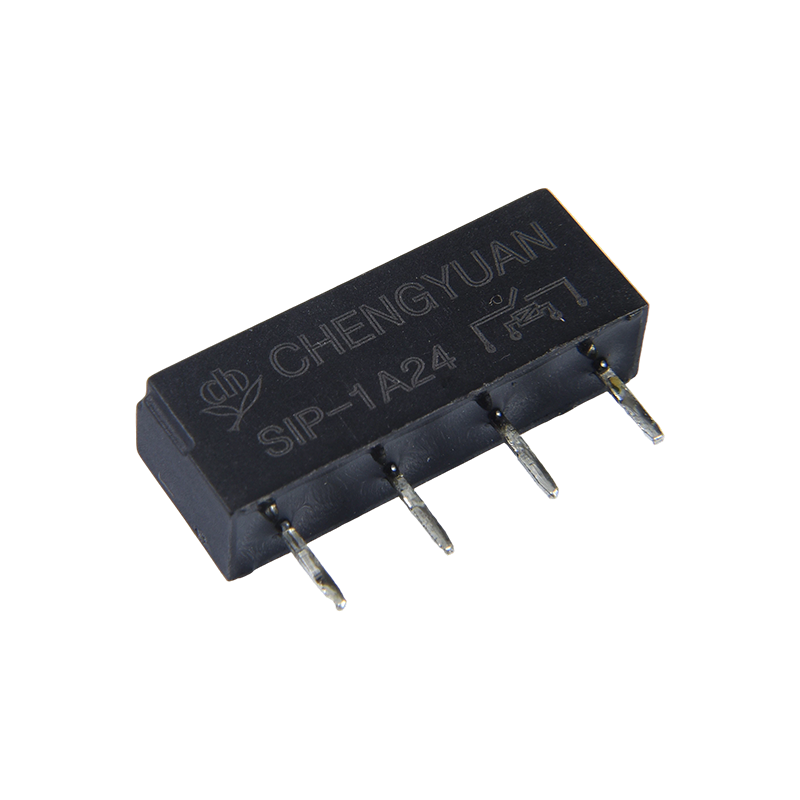

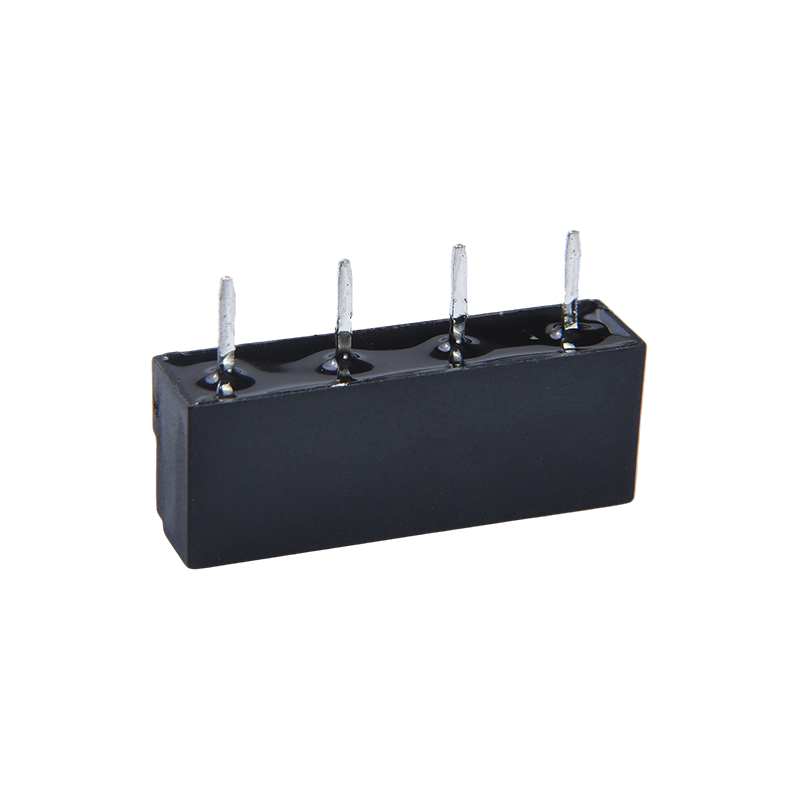

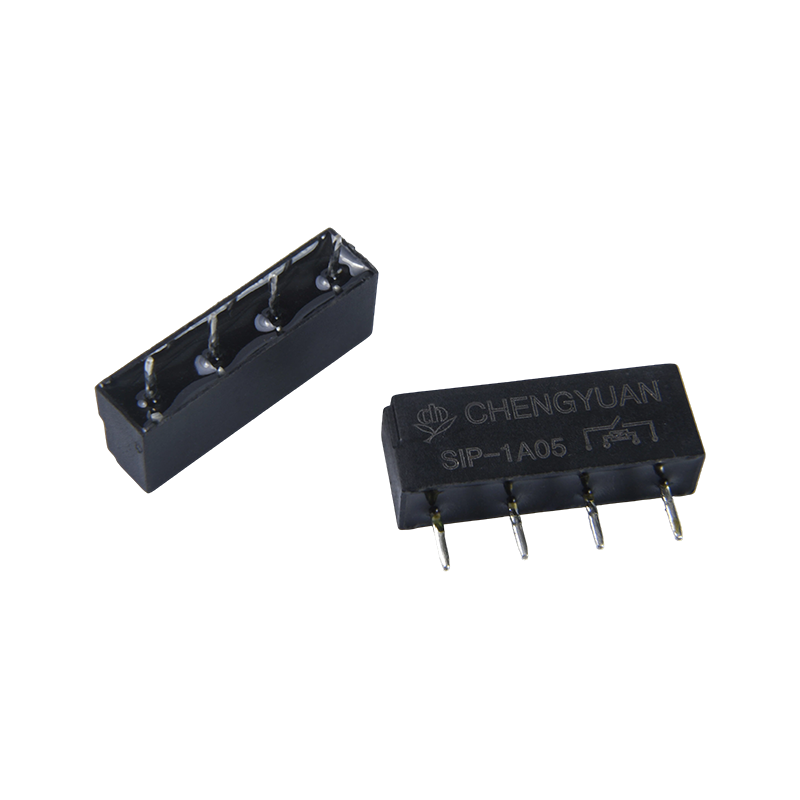

1. Fordele
Fuldt forseglede kontakter: Reed-kontakten er forseglet i en inert gas, der beskytter kontakterne mod støv og oxidation, hvilket giver langsigtet stabil kontaktmodstand og ekstrem høj pålidelighed.
High-Speed Switching Ydeevne: Den lille masse af reed-kontakten giver mulighed for hurtig drift (skiftetiden er typisk i millisekunder), velegnet til applikationer, der kræver hurtig signalsampling eller -skift.
Lavt strømforbrug og høj isolation: Lavt strømforbrug til spoledrev, høj isolationsmodstand og spændingsmodstand mellem kontakter og spole, hvilket opnår fremragende signalisolering og anti-interferensegenskaber.
2. Nøglefunktioner
Kontaktkapacitet: 0,5A @ 125VAC / 24VDC, designet specielt til at skifte lavniveausignaler, sensorsignaler eller små strømbelastninger.
Kompakt pakke: SIP (Single In-line Package) stiftdesign med standard stiftafstand, sparer PCB plads og letter automatiseret samling eller indsættelse.
Bred drivspænding: Spolen understøtter 3 til 24VDC spænding, kompatibel med almindelige logiske niveauer og styrespændinger.
Lang levetid: På grund af forseglet beskyttelse er den mekaniske og elektriske levetid under nominel belastning betydeligt højere end åben-type elektromagnetiske relæer af samme størrelse.
3. Hovedapplikationer
Test- og måleudstyr: Anvendes i højpræcisions multimetre, dataindsamlingskort og automatisk testudstyr (ATE) til signalvejsskift og multipleksing.
Kommunikation og sikkerhed: Integreret i programmerbare kontakter, sikkerhedsalarmsystemer og adgangskontrolsystemer til signalisolering og grænsefladeomskiftningskredsløb.
Medicinsk elektronik: Bruges i medicinsk overvågningsudstyr til at skifte analoge signaler på lavt niveau, såsom bioelektriske signaler, der kræver høj isolation og lav støj.
Industriel kontrolsignalisolering: I analoge PLC-indgangsmoduler og sensorgrænseflader giver den elektrisk isolering og beskyttelse mellem feltsignaler og styresystemer.
Kontaktdata
| Type | SIP |
| Kontaktmateriale | Ru/Rh |
| Kontaktmodstand | ≤ 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 0,1A125VAC /0,5A 24VDC |
| Maks. skifte strøm | 0,5A |
| Maks. skiftespænding | 200VAC |
| Maks. skifte strøm | 10VA(AC)/10W(DC) |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 0,55 ms Max. |
| Frigivelsestid | 0,2 ms Max. |
| Isoleringsmodstand | Min 100 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 200VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 1400VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 20G min |
| Destruktiv | 100 G min |
| Udholdenhed | Mekanisk udholdenhed (10800ops./t) | 100000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 10000000 ops.(ved stuetemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 1,6 g |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 0.012 | 250 | Cirka 0,036W | 75 % af det nominelle spænding | 10 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 0.01 | 500 | Cirka 0,05W |
| 12 | 0.012 | 1000 | Cirka 0,144W |
| 24 | 0.012 | 2000 | Cirka 0,288W |
Dataene vist ovenfor er begyndelsesværdier. Anvend ikke maksimal tilladt spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

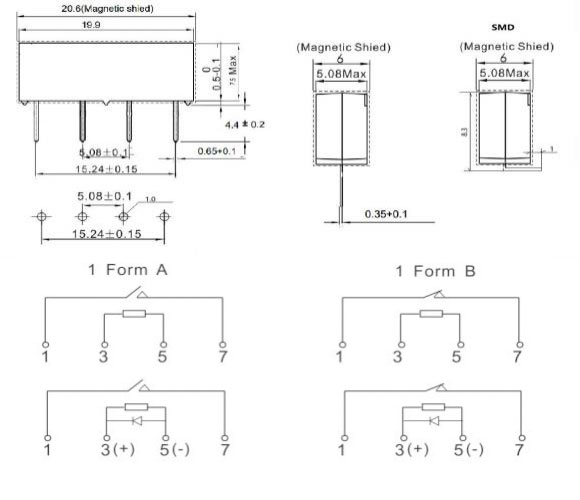

Dispositionsdimension, ledningsdiagram, PCB layout (Enhed:mm)
Bestillingsoplysninger
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Type： SIP
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: C Fra C ; H Fra A ; B Fra B
4: Nominel spænding: 3,5, 12, 24VDC
5: Spoletransientundertrykkelse: DMed diode; NIL: Standard
6: Med afskærmning: M ， NIL Standard
7: SMD， NIL Standard
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
