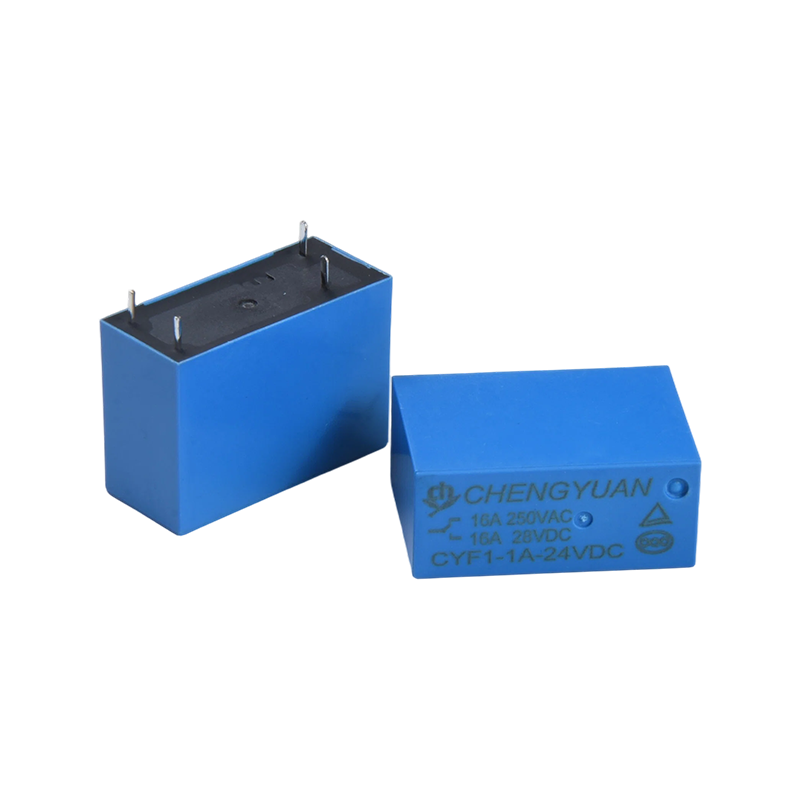

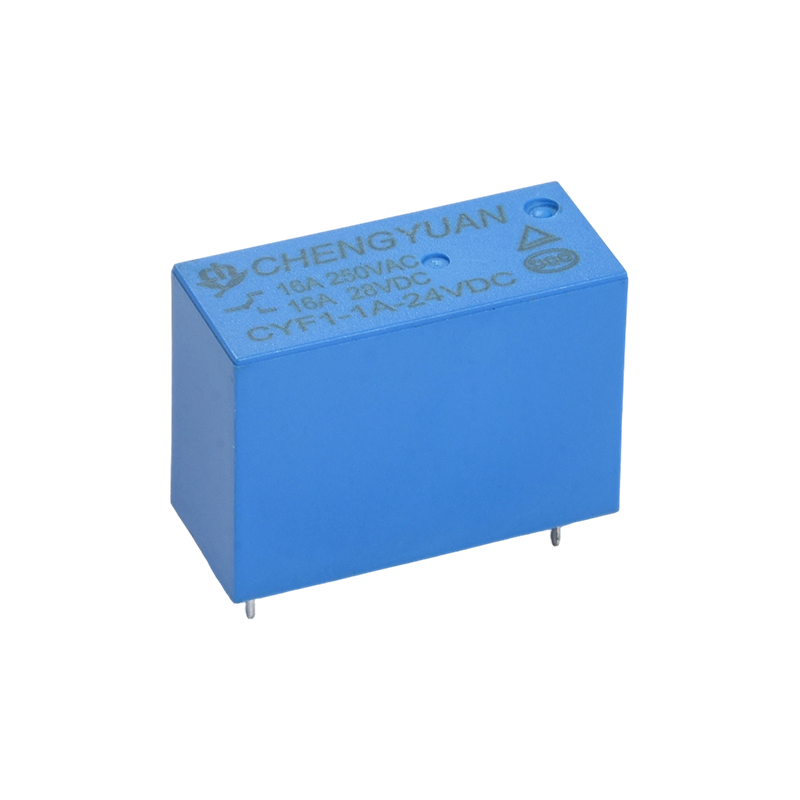

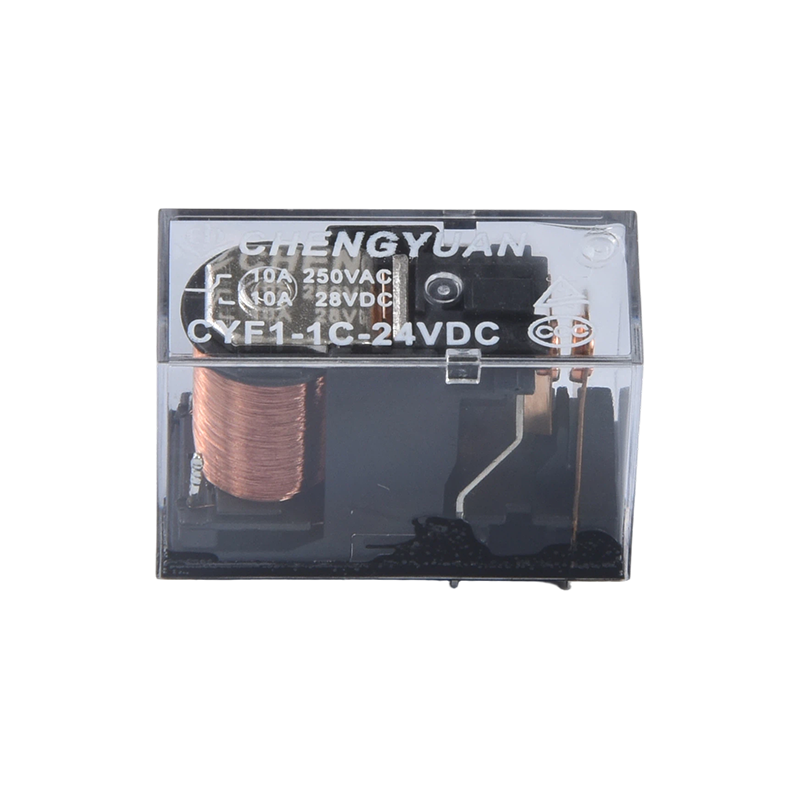

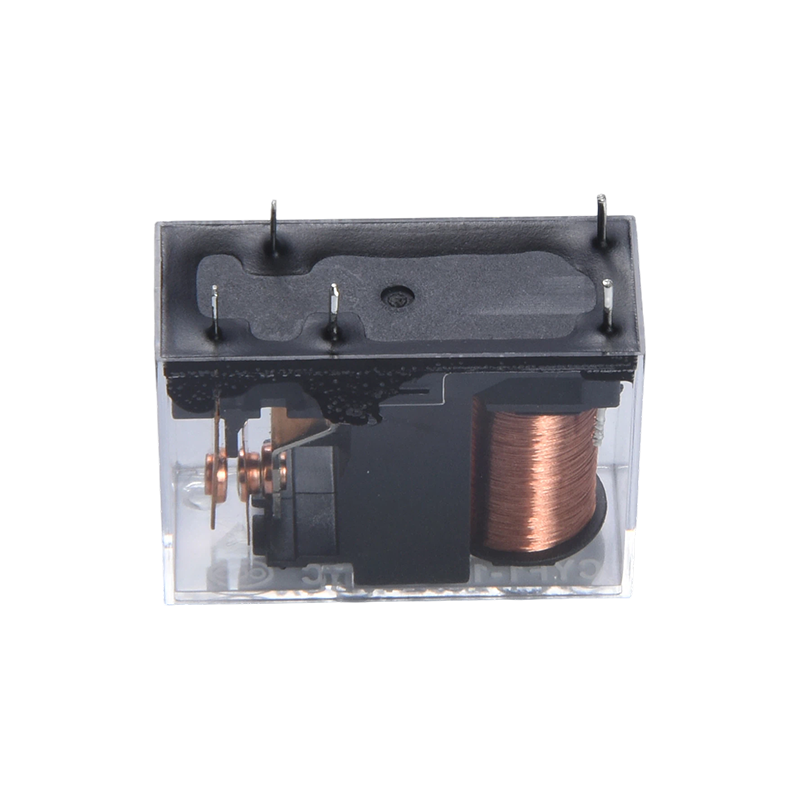

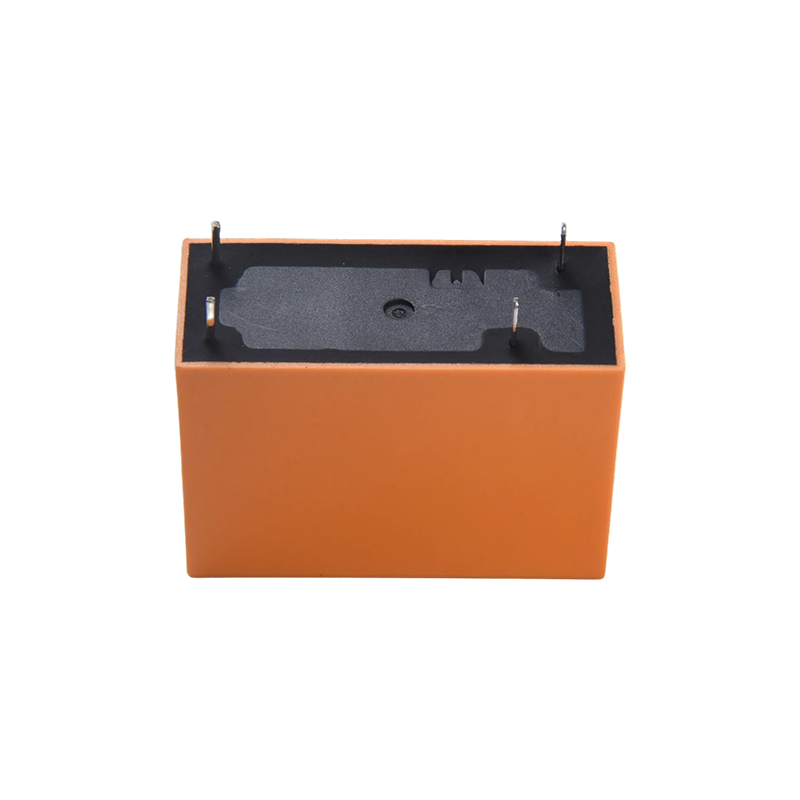

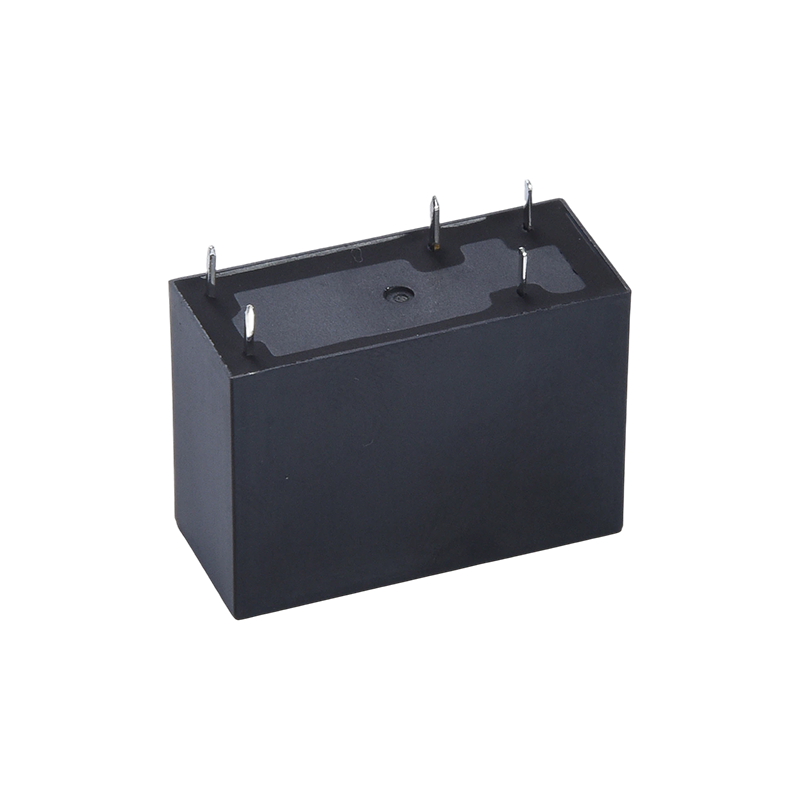

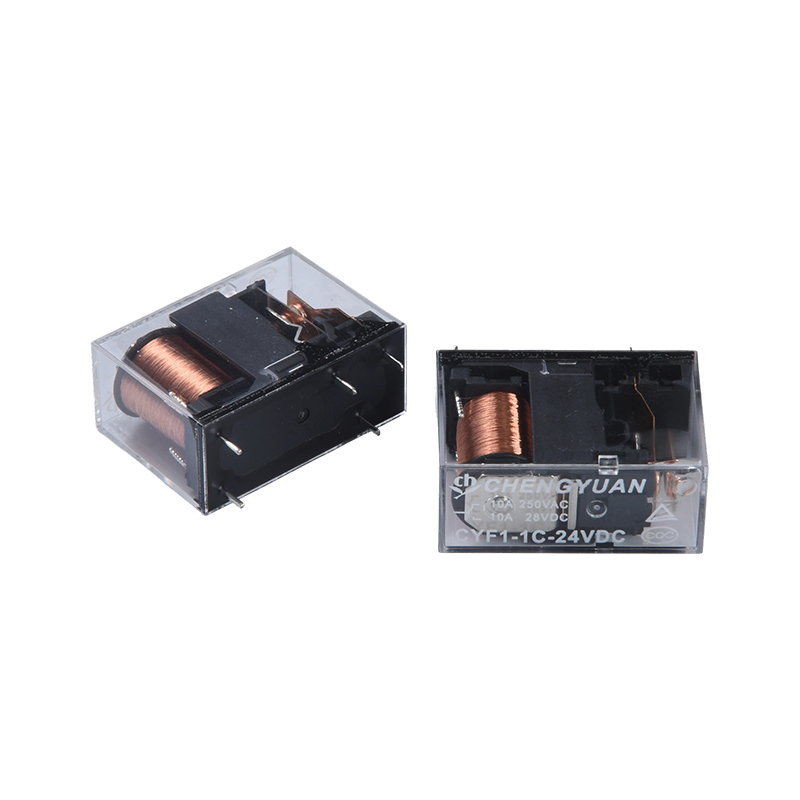

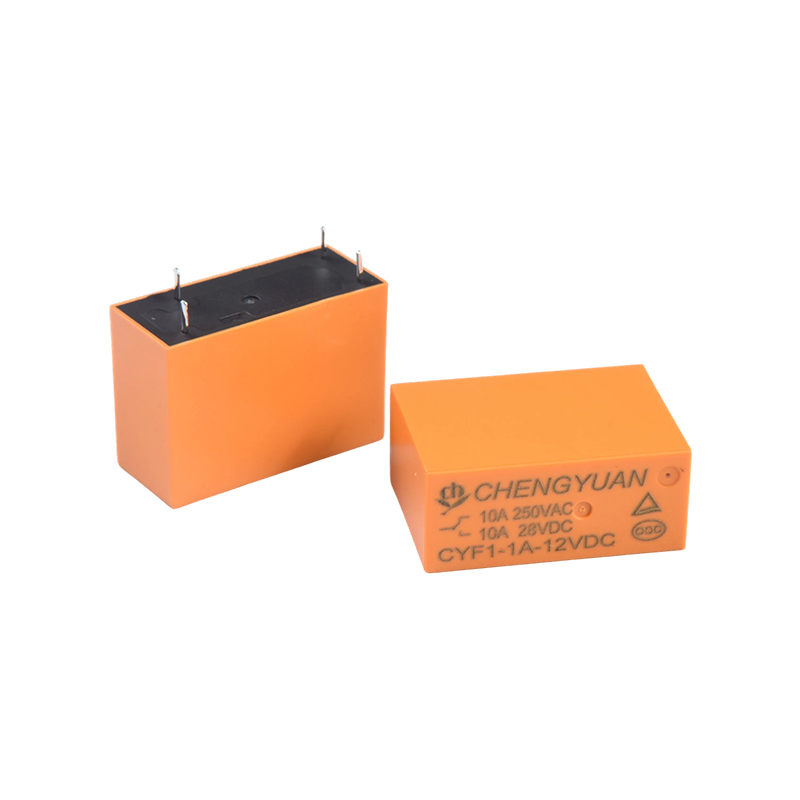

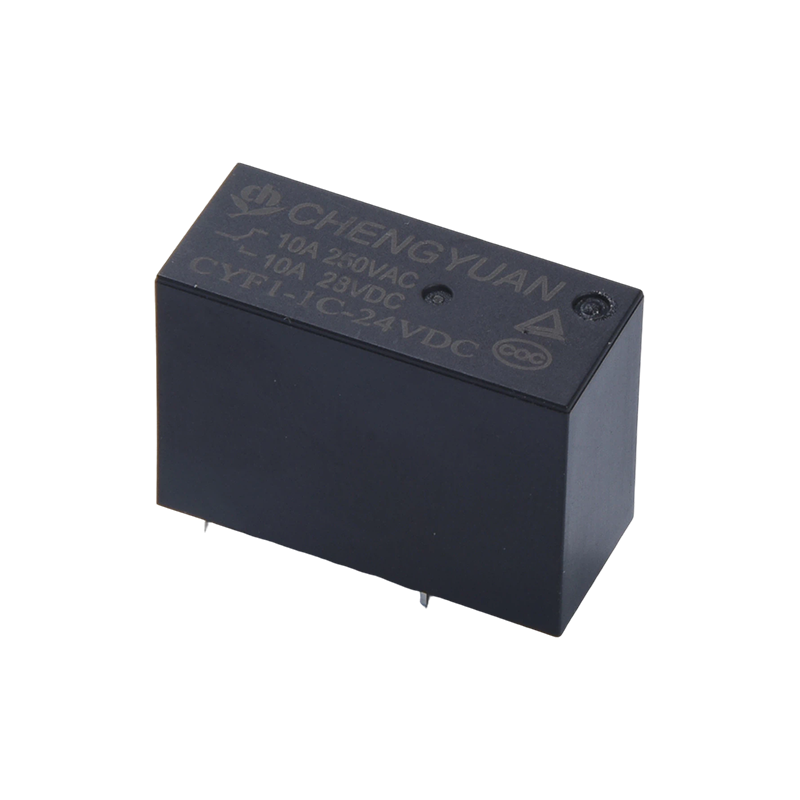

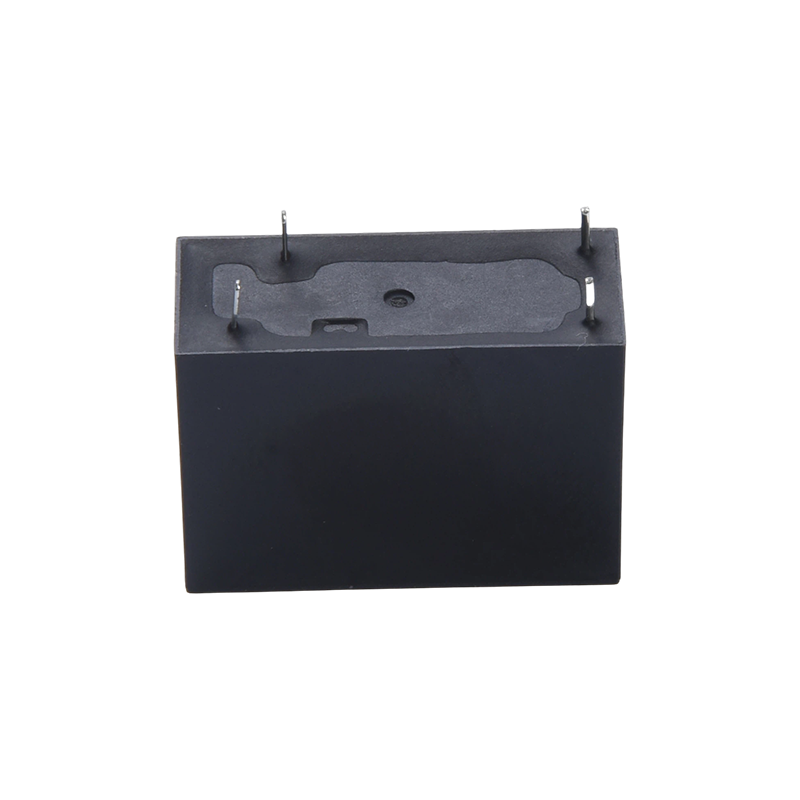

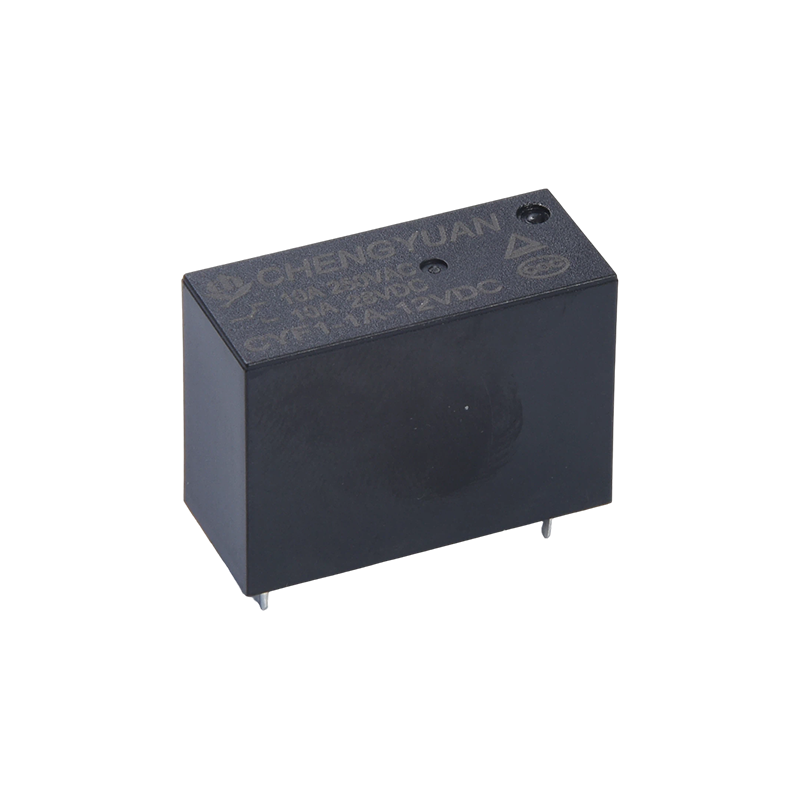

Funktioner:
• Ultrahøj spændingsmodstandsevne: Tåler op til 5000 volt, giver fremragende isoleringsydelse, reducerer risikoen for kredsløbsnedbrud og forbedrer udstyrets driftssikkerhed.
• Fleksibel spolespænding: Understøtter et bredt spolespændingsområde på 3VDC-48VDC, der direkte matcher forskellige styrekredsløbsspændingsspecifikationer uden behov for yderligere spændingskonverteringskomponenter.
• Kompakt strukturelt design: Lille størrelse, velegnet til PCB-monteringsscenarier med høj tæthed, sparer internt udstyrsplads og forbedrer kredsløbslayoutfleksibiliteten.
• Høj belastningsomskifterkapacitet: Kontaktomskifterkapacitet op til 17 ampere, med nominelle belastninger, der dækker 10A 250VAC/28VDC og 16A 250VAC/28VDC, velegnet til mellem- til højeffektkredsløbsskiftebehov.
• Dobbelt autoritativ certificering: Certificeret af TUV og CQC, i overensstemmelse med internationale og nationale sikkerhedsstandarder, der opfylder behovene for slutproduktapplikationer på flere markeder.

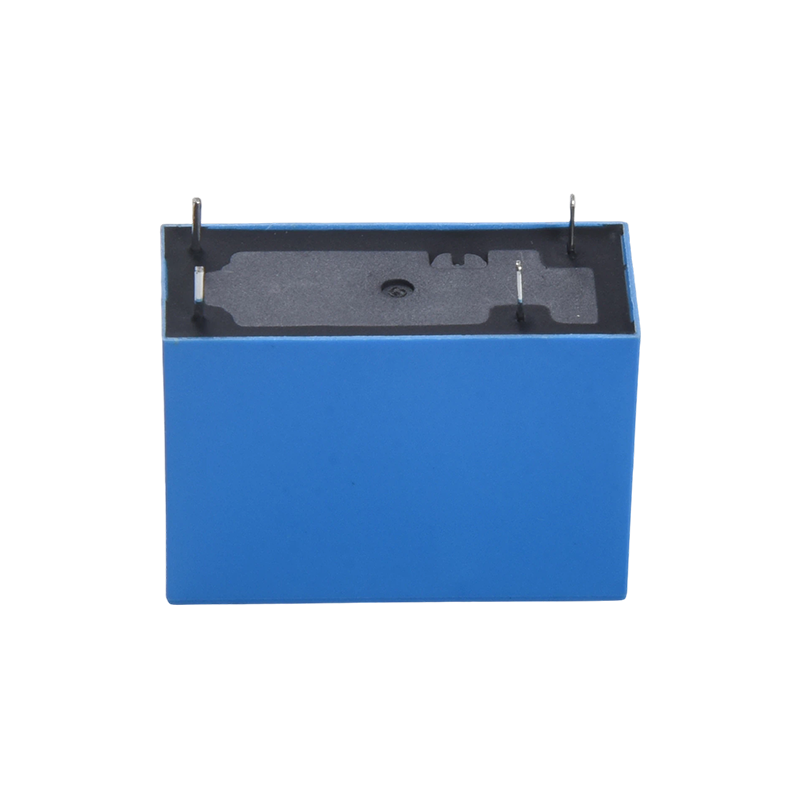

• Praktisk PCB-samling: Bruger en 5-bens struktur, der letter lodning og fastgørelse til printplader, hvilket resulterer i høj samlingseffektivitet og kompatibilitet med automatiserede produktionsprocesser.
• Stabil koblingsydelse: Bruger en enkelt-polet single-throw (SPST) kontaktform, der giver klar koblingslogik og stabil kontaktmodstand, hvilket sikrer pålideligheden af kredsløbets on/off switching.
Gældende scenarier:
• Husholdningsapparater: Tænd/sluk-kontrol for højeffekt små apparater (såsom elektriske varmeapparater, induktionskomfurer) og automatisk styring af køkkenmaskiner.
• Industriel styring: Signalomskiftning og effektstyring til industrielt automationsudstyr, små PLC-kontrolmoduler og motorstyringskredsløb. • Smart strømudstyr: Smarte distributionsbokse, strømfordelingsmoduler og hjælpestyrekredsløb til ladebunker, tilpasset til scenarier med høj spænding og høj belastning.
• Sikkerhedsudstyr: Strømforsyninger til sikkerhedsovervågning og kredsløbsskift til adgangskontrolsystemer, der er afhængig af stabil ydeevne for at sikre kontinuerlig drift af udstyret.
Kontaktdata
| Type | CYF1 |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maks. skifte strøm | 12A | 17A |
| Maks. skiftespænding | 277VAC |
| Maks. skifte strøm | 3324VA | 4709VAC |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | 15 ms Max. (Ingen diode) |
| Frigivelsestid | 5ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 5000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivende temperatur | -40℃ ~ 85℃ (ingen kondensering) |
| Vægt | Ca. 14g |
Spoledata (ved 20 ℃)
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | (Maks.) Driftspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 240 | 12.5 | Ca. 0,72 W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ca. 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

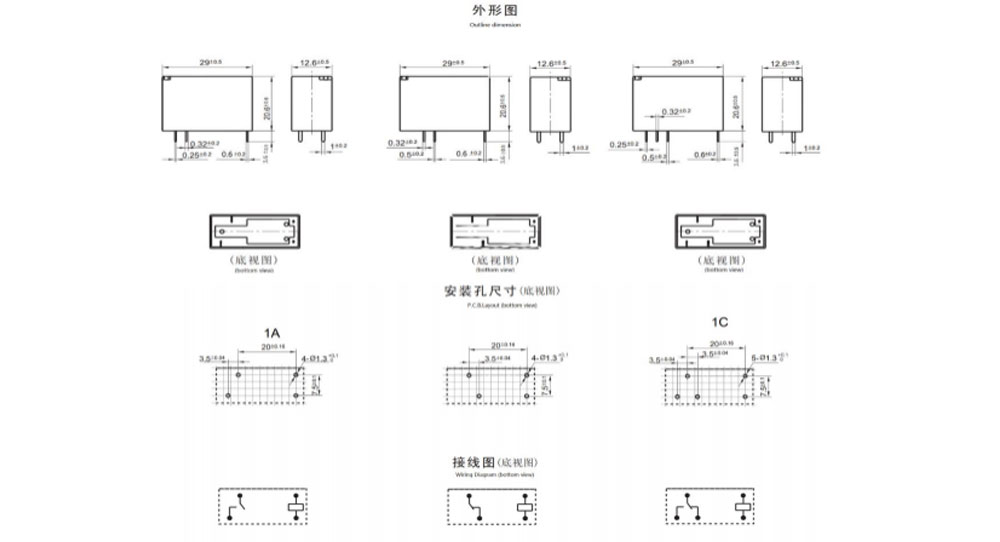

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)

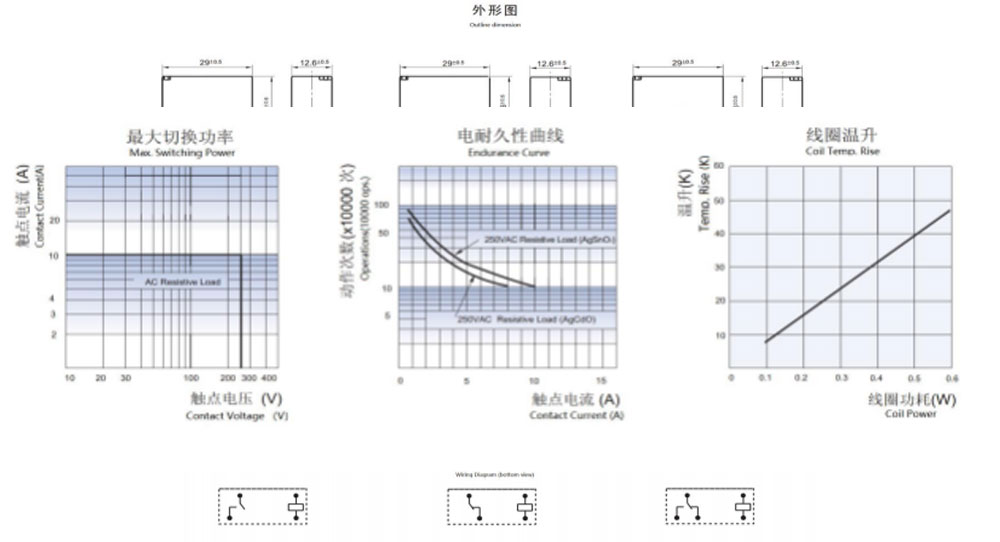

Karakteristiske kurver
Bestillingsoplysninger
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1： Type：CYF1
2: Med H: Højkontaktbelastning, 16A Uden H: Standardbelastning, 10A
3: Antal poler: 1-1 pol
4: Kontaktarrangement: C Fom C ; H Fra A ; B Fra B
5: Nominel spænding: 3,5,6,9, 12, 18,24,48VDC

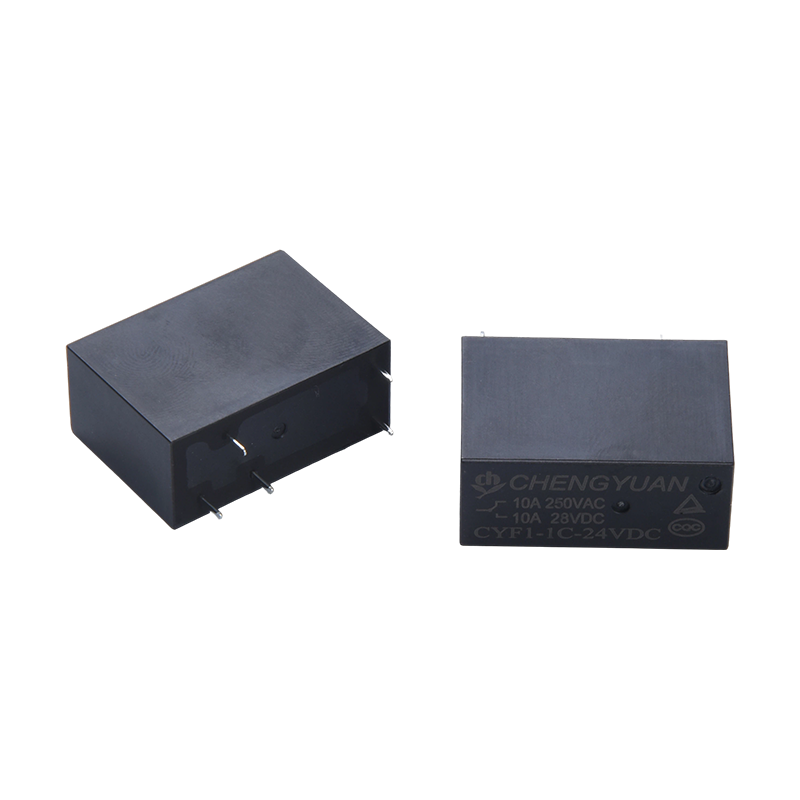

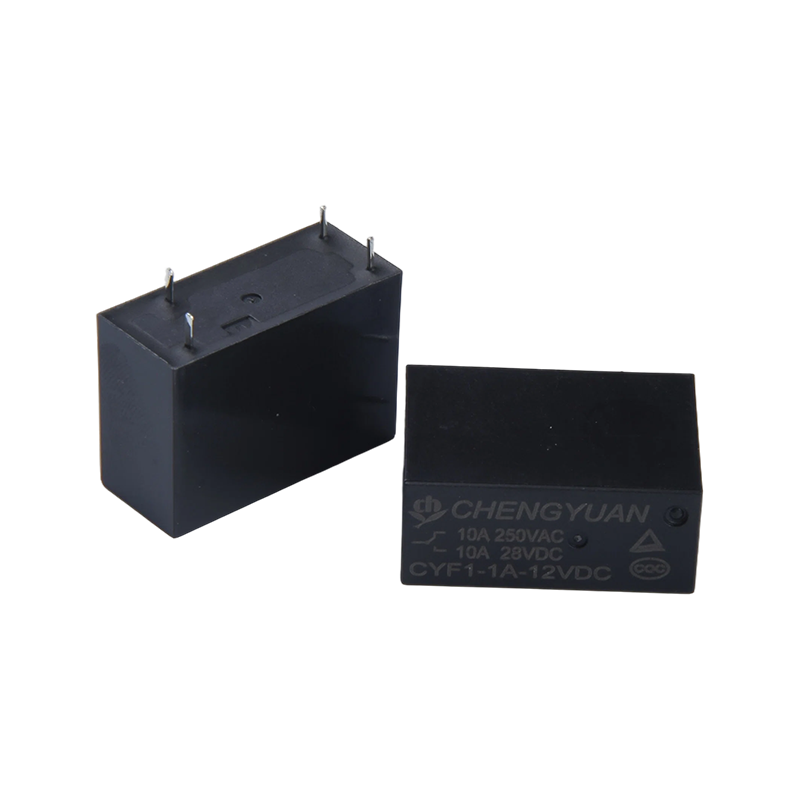

6: Kabinetfarve: T - Transparent, H-Sort, L-Blå
7: Spolestørrelse: D-0,72W L-0,54W
8: Beskyttende konstruktion: S-Flux-sikret,
SH-Sealed type vaskbar
9: Speciel parameter: Ingen standardtype
Bogstav eller tal - Særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxsikre relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forudgående varsel.
Vi kunne ikke evaluere al ydeevne og alle parametre for enhver mulig anvendelse. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i kabinettet før brug. Hvis der er nogen forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at bestemme hvilket produkt der skal bruges.
