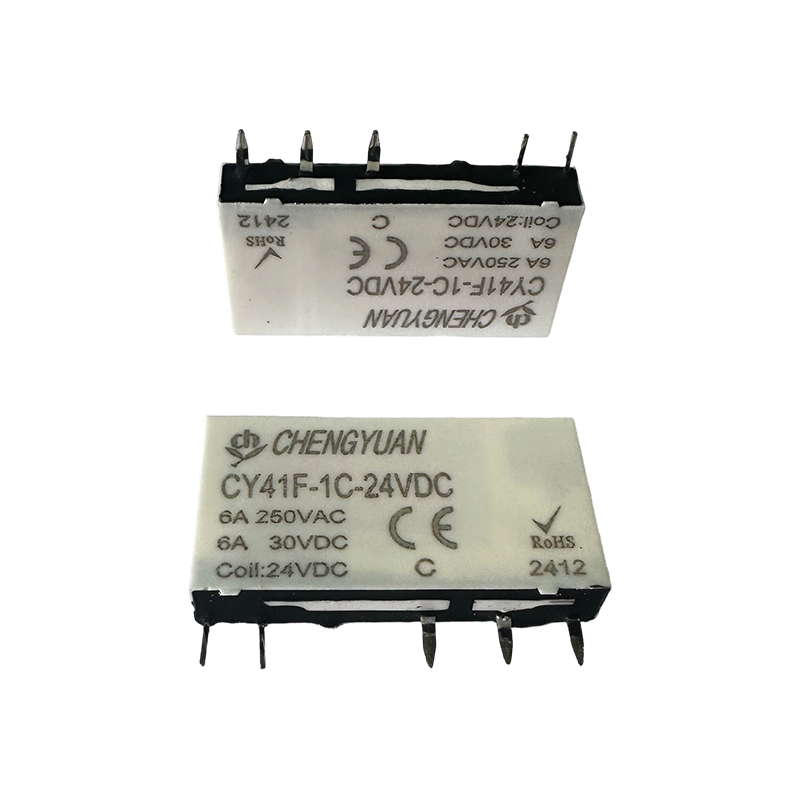

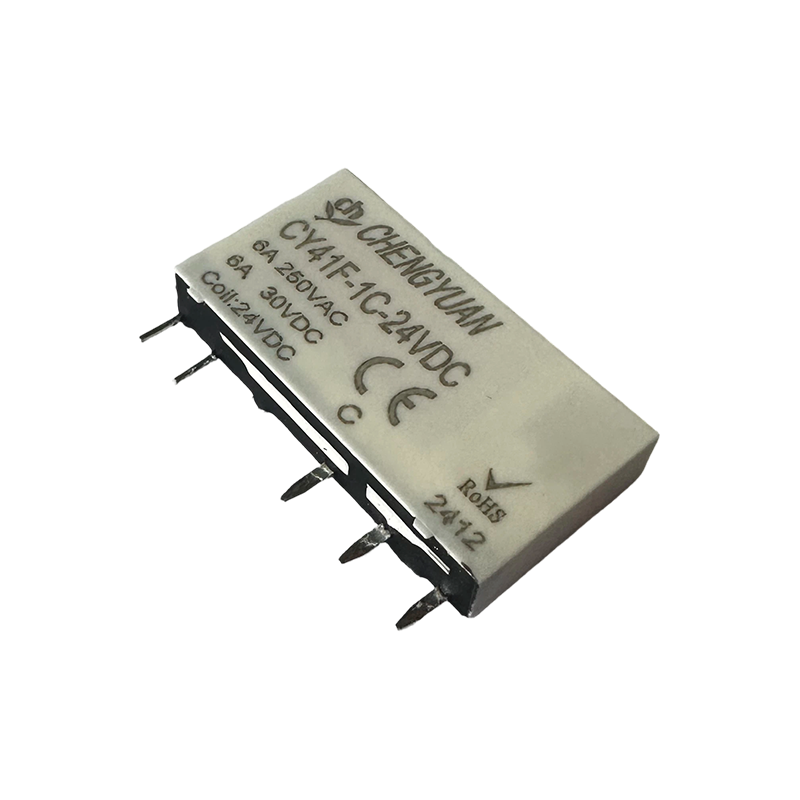

Funktioner:
● Ultratynd (kun 5 mm bred)
● 6A kontakt koblingskapacitet
● Dielektrisk spænding mellem spole og kontakter: 4kV
● Overspændingsmodstand mellem spole og kontakter: 6kV
● Opfylder kravene til VDE0700/0631 forstærket isolering
● Høj følsomhed, strømforbrug ca. 0,17W
Gældende scenarier:
● Husholdningsapparater: Strømstyring til små apparater med høj effekt såsom elektriske varmeapparater og induktionskomfurer
● Industriel kontrol: Automationsudstyr, små PLC'er, motorstyringskredsløb
● Smart Power Equipment: Smarte fordelingsbokse, hjælpestyring af ladebunker
● Sikkerhedsudstyr: Overvågning af strømforsyninger, adgangskontrolsystems kredsløbsskift
Kontakt parametre
| Kontakt konfiguration | 1H, 1Z |
| Kontaktmodstand (1) | Guldbelagte kontakter: ≤ 30mΩ (1A 6VDC); Ikke-forgyldte kontakter: ≤ 100mΩ (1A 6VDC) |
| Kontaktmateriale | AgSnO2, AgNi |
| Kontaktbelastning (resistiv) | 6A 250VAC / 30VDC |
| Maksimal koblingsspænding | 400VAC / 300VDC |
| Maksimal skiftestrøm | 6A |
| Maksimal koblingseffekt | 1500VA / 180W |
| Minimum belastning (2) | Ikke-forgyldt: 5VDC 100mA; Forgyldt: 5VDC 10mA |
| Mekanisk holdbarhed (3) | 1×10⁷ cyklusser |
| Elektrisk holdbarhed | H-type: 6×10⁴-cyklusser (AgNi, 6A 250VAC/30VDC, resistiv belastning, 85℃, 1s på 9s off)Z-type: 3×10⁴-cyklusser (NO, AgNi, 6A 250VAC/30VDC, 8s belastning, 8s belastning); 1×10⁴ cyklusser (NC, AgNi, 6A 250VAC/30VDC, resistiv belastning, 85℃, 1s on 9s off) |
Bemærkninger:
(1) Alle ovenstående værdier er startværdier.
(2) Ovenstående minimumsbelastning er en referenceværdi, der gælder for normale temperatur-, fugt- og trykmiljøer med stifter opad. Denne referenceværdi kan ændre sig i henhold til koblingsfrekvens, miljøforhold, forventet levetid og installationsretning. Udfør derfor venligst bekræftelsestest med faktiske belastninger før brug, og det anbefales at undgå brug under nul grader Celsius.
(3) Test uden belastning, ingen mekanisk skade efter testen.
Spole parametre
| Nominel spoleeffekt | 5VDC ~ 24VDC: Cirka 170mW |
| 48VDC, 60VDC: Cirka 210mW |
Bemærk:
(1) For belastninger uden en specificeret temperatur i tabellen er den omgivende temperatur stuetemperatur.
Præstationsparametre
| Parameter | Specifikation |
| Isoleringsmodstand | 1000MΩ (500VDC) |
| Dielektrisk modstå spænding | Mellem spole og kontakter | 4000VAC i 1 min |
| Mellem åbne kontakter | 1000VAC i 1 min |
| Driftstid (ved nominel spænding) | ≤ 8ms |
| Frigivelsestid (ved nominel spænding) | ≤ 4ms |
| Chok * (1) | Stabilitet | 49m/s² |
| Styrke | 980m/s² |
| Vibration * (1) | 10Hz ~ 55Hz, 1mm dobbelt amplitude |
| Fugtighed | 5 % ~ 85 % RH |
| Temperaturområde | -40℃ ~ 85℃ |
| Terminaltype | PCB type |
| Vægt | Cirka 5g |
| Emballagetype | Plastforseglet type, loddebestandig type |
| Nominel spænding (VDC) | Driftsspænding (VDC) (1) | Udløserspænding (VDC) (1) | Maksimal spænding (VDC) (2) | Spole modstand |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
