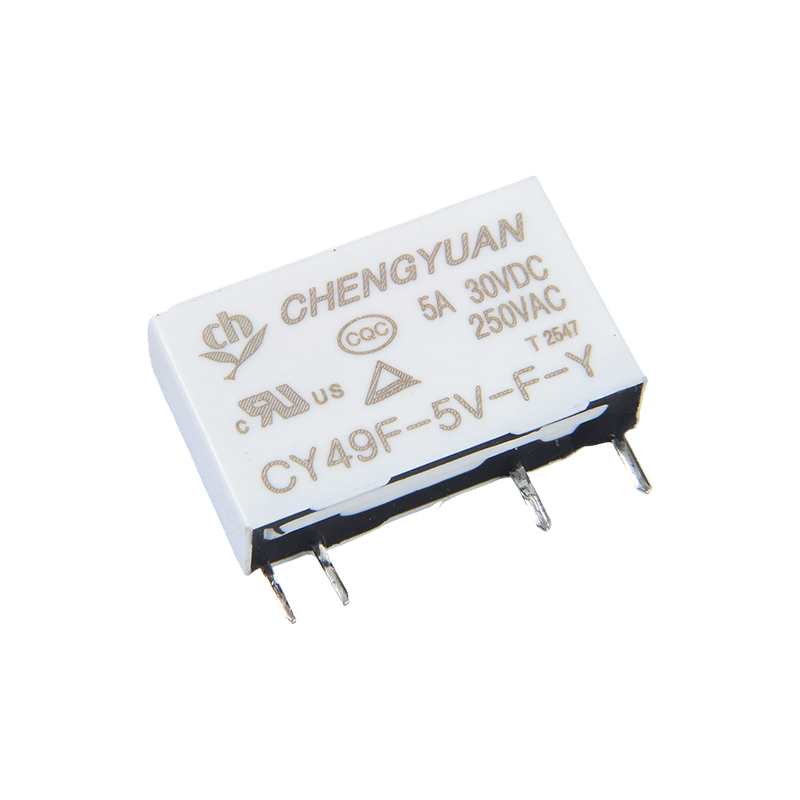

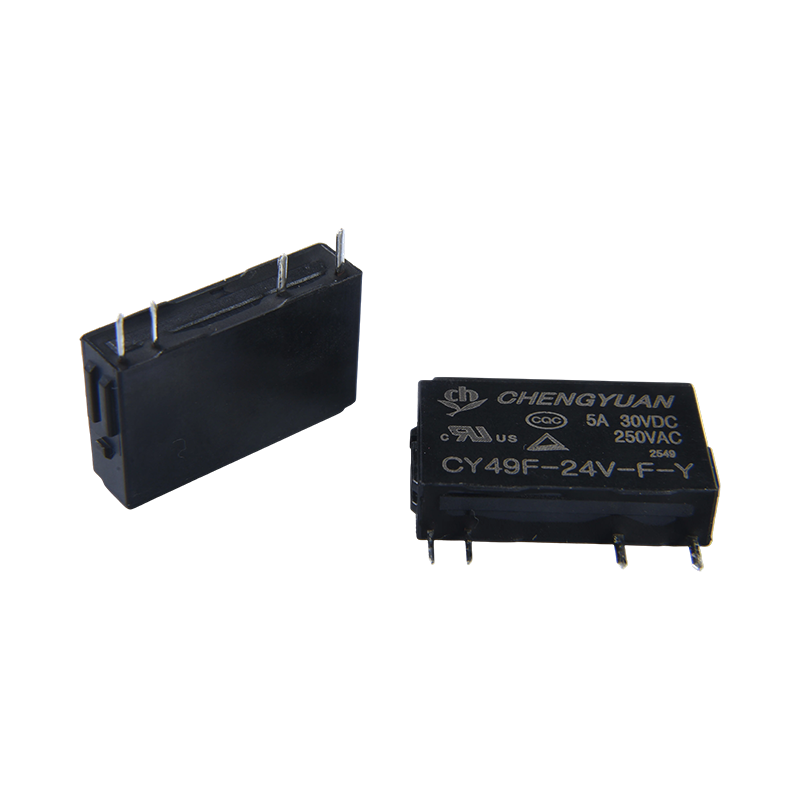

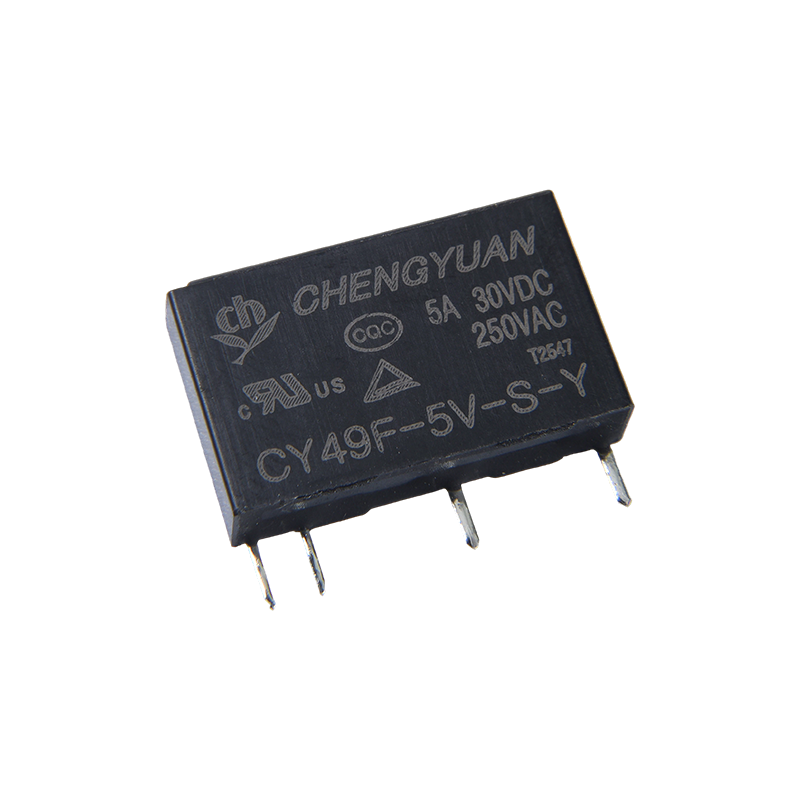

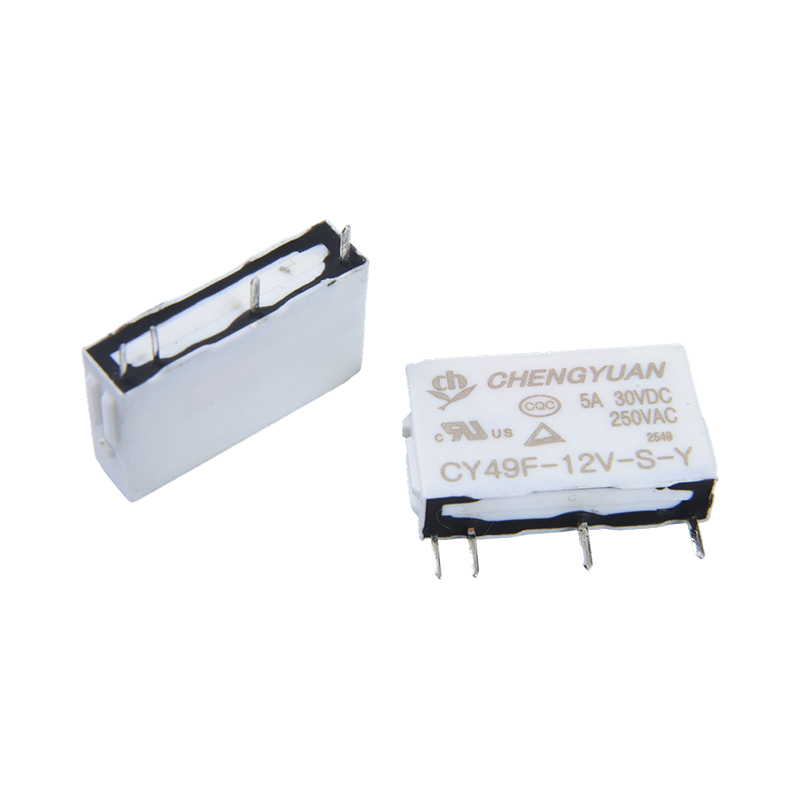

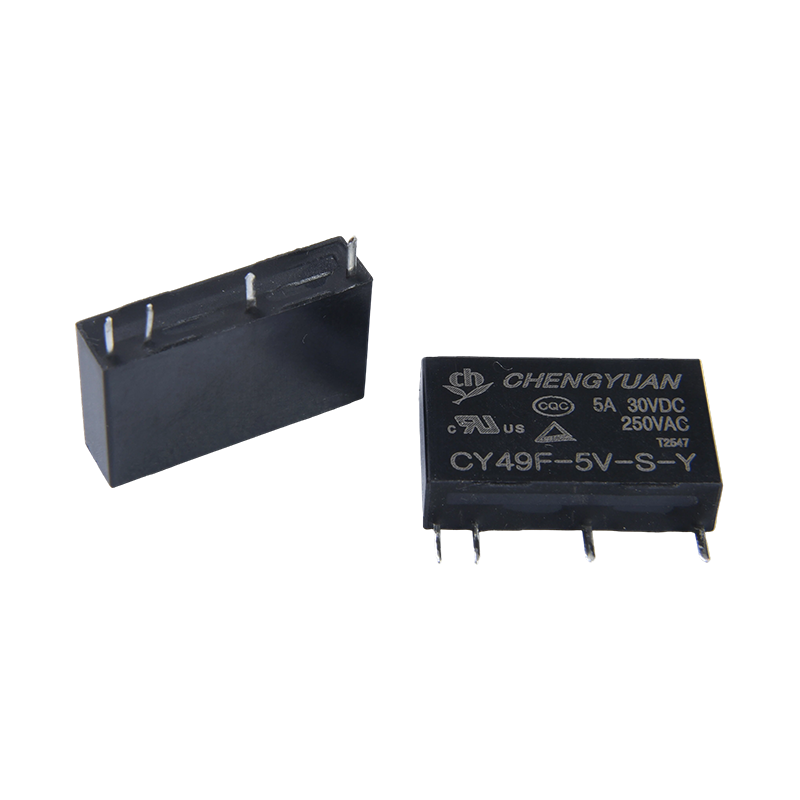

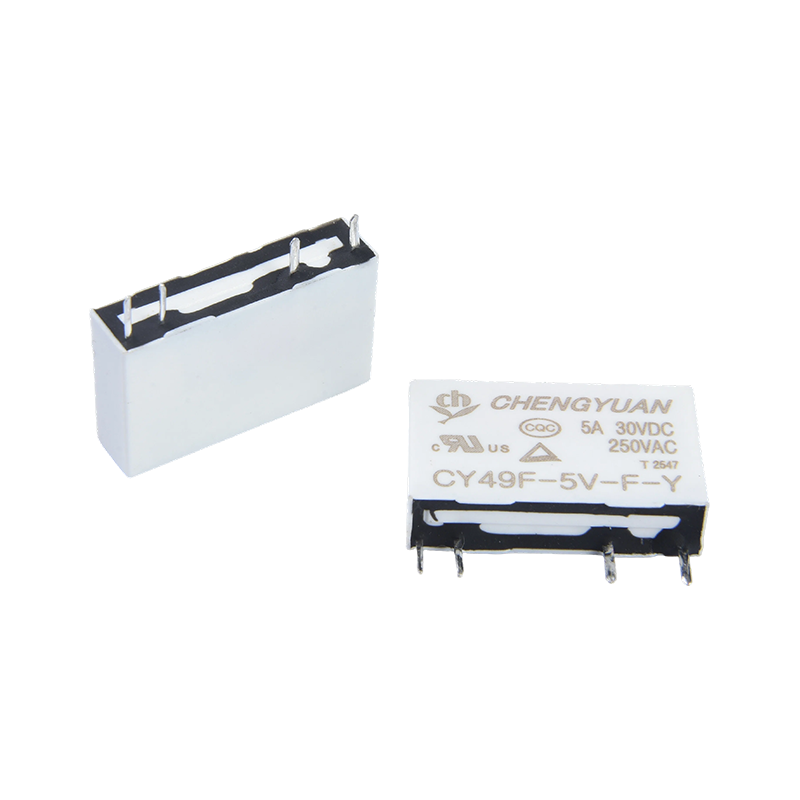

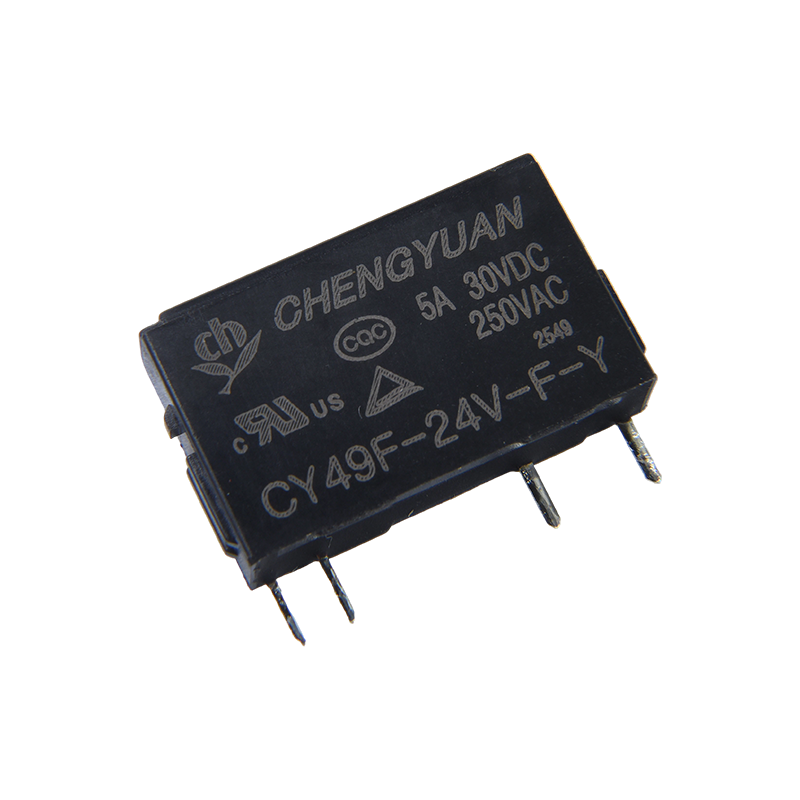

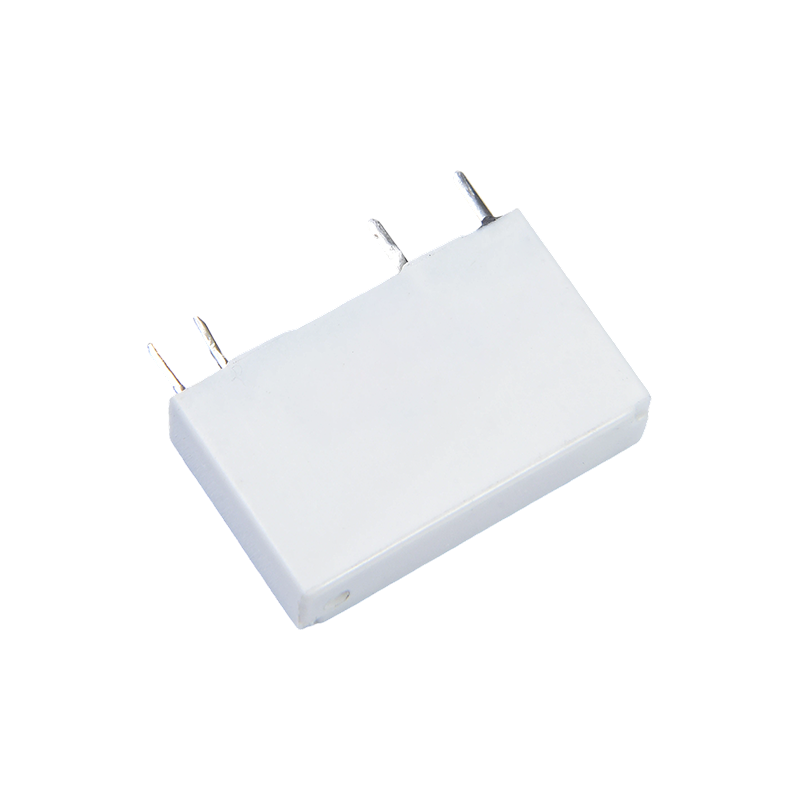

Funktioner:
• Belastningskapacitet: 5A kontaktkobling
• Ultratynd, ultra-lille, velegnet til højdensitetsmontering (5 mm bredde, 12,5 mm højde)
• Tåler op til 3000V
• Høj følsomhed, strømforbrug på kun 0,12W
Typiske applikationer:
Industriel automatisering og kontrolkredsløb: Findes almindeligvis i kommunikationsudstyr, netværksudstyr, måleinstrumenter og elevatorkontrolsystemer, der udfører kredsløbsskift, sikkerhedsbeskyttelse eller overstrømsbeskyttelsesfunktioner.
Automobilelektronik og nye energifelter: Anvendt i udstyr i køretøjer, nye energistyringssystemer osv., der opfylder de pålidelige omskiftningskrav i bilmiljøer.
Medicinsk elektronik og rumfart: I medicinsk udstyr, sikkerhedsovervågning og rumfartsapplikationer, hvor høj stabilitet er påkrævet, giver det kredsløbsisolering og beskyttelse.
Kontaktdata
| Type | CY49F |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 5A250VAC /30VDC |
| Maks. skifte strøm | 5A |
| Maks. skiftespænding | 270VAC |
| Maks. skifte strøm | 1250VA/150W |
| Min. skiftende belastning | 6V 1A |
| Karakteristika |
| Driftstid (ved nominel spolespænding) | ≤ 10 ms Max. |
| Frigivelsestid | ≤ 5ms Max. |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 1000VAC, 50/60 Hz i 1 min |
| Mellem spole og kontakt: 3000VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10000000 ops.(ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 ops. (ved stuetemperatur) |
| Omgivelsestemperatur | -40 ℃ ~ 85 ℃ (ingen kondensering) |
| Vægt | Ca. 3g |
| Spoledata (ved 20 ℃) |
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 5 | 24 | 208 | Cirka 0,12W | 75 % af nominelt spænding | 5 % af nominelt spænding | 130 % af den nominelle spænding |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Cirka 0,18W |
Dataene vist ovenfor er startværdier. Anvend ikke den maksimale tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.

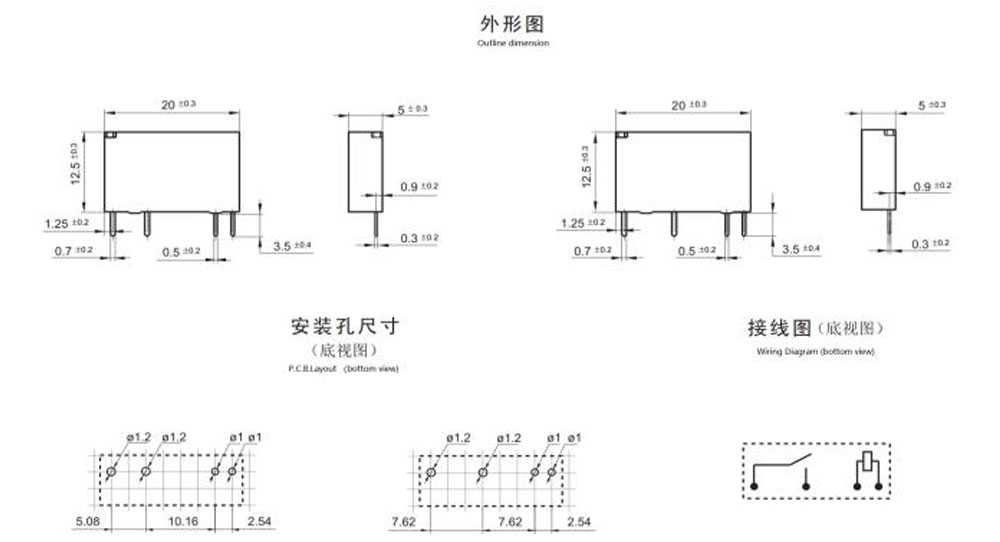

Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed:mm)

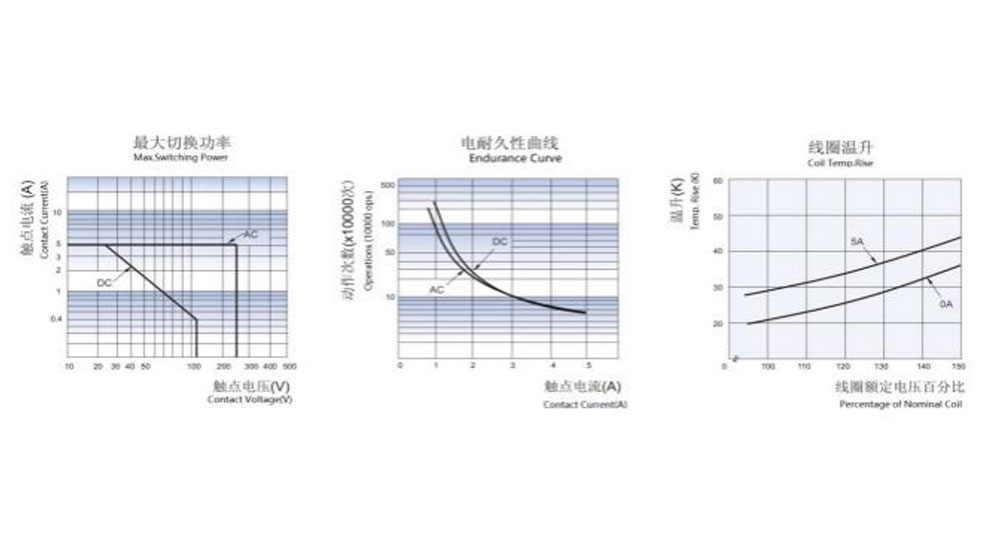

Karakteristiske kurver
Bestillingsoplysninger
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Type: CY49F
2: Nominel spænding: 5,6,9,12,18,24VDC
3: Kontakt pin afstand： F：5,08 mm S: 7,62 mm
4: Kontakt type：Y： Enkelt kontakt， E： Bifurkeret kontakt
5: Indkapslingskategori : B angiver bæltespændet. Ingen: Ikke har
6: Kabinet farve： H-sort; B-hvid
7: Beskyttende konstruktion: S-Flux sikret,
SH-Sealed type vaskbar
8: Speciel parameter: Nul-standard type
Bogstav eller tal-særligt krav
Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
Vandrensning eller overfladebehandling anbefales ikke, efter at de fluxtætte relæer er samlet på printkortet.
Ansvarsfraskrivelse: Specifikationen er kun til reference. Specifikationerne kan ændres uden forud varsel.
Vi kunne ikke evaluere al ydeevnen og alle parametrene for hver mulig applikation. Derfor bør brugerne være i den rigtige position til at vælge
Egnet produkt til deres egen anvendelse. For forseglede relæer skal du efter installation og rengøring åbne ventilationshullet i etuiet inden brug. Hvis der er en forespørgsel, bedes du kontakte Chengyuan for tekniske tjenester. Det er dog brugerens ansvar at afgøre hvilket produkt skal bruges.
