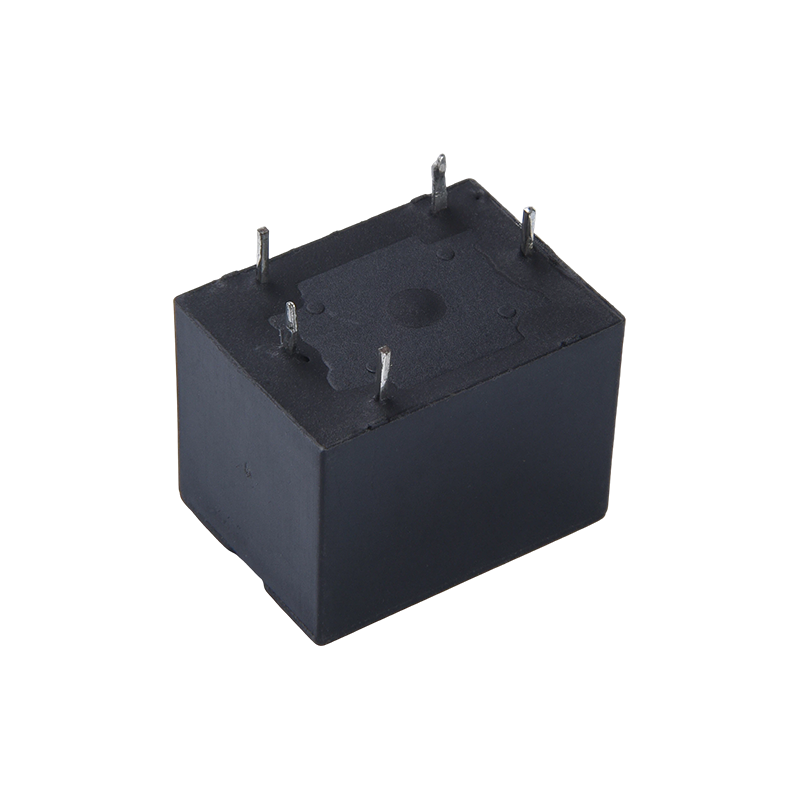

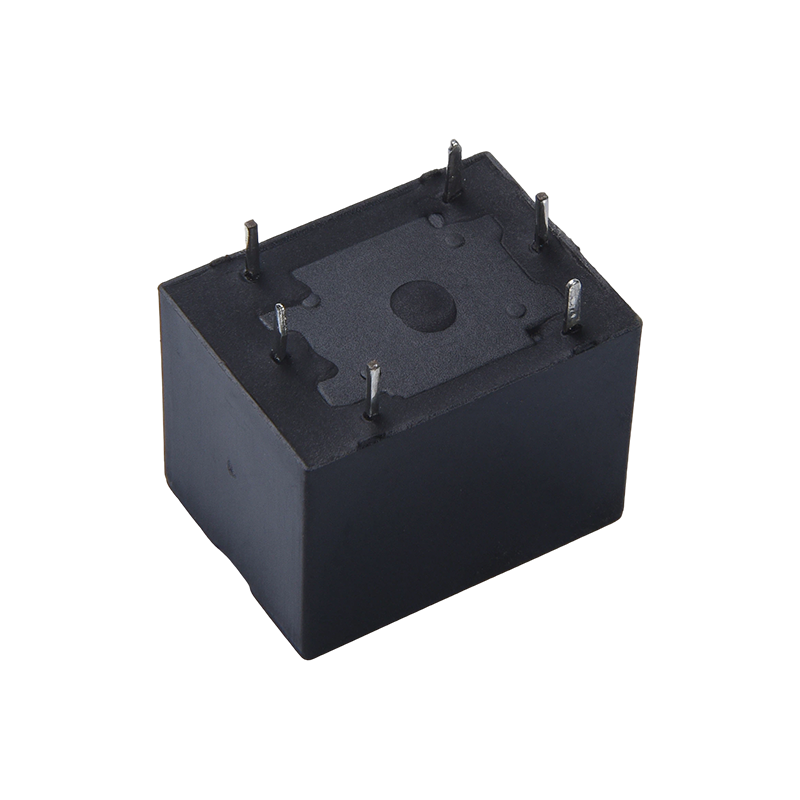

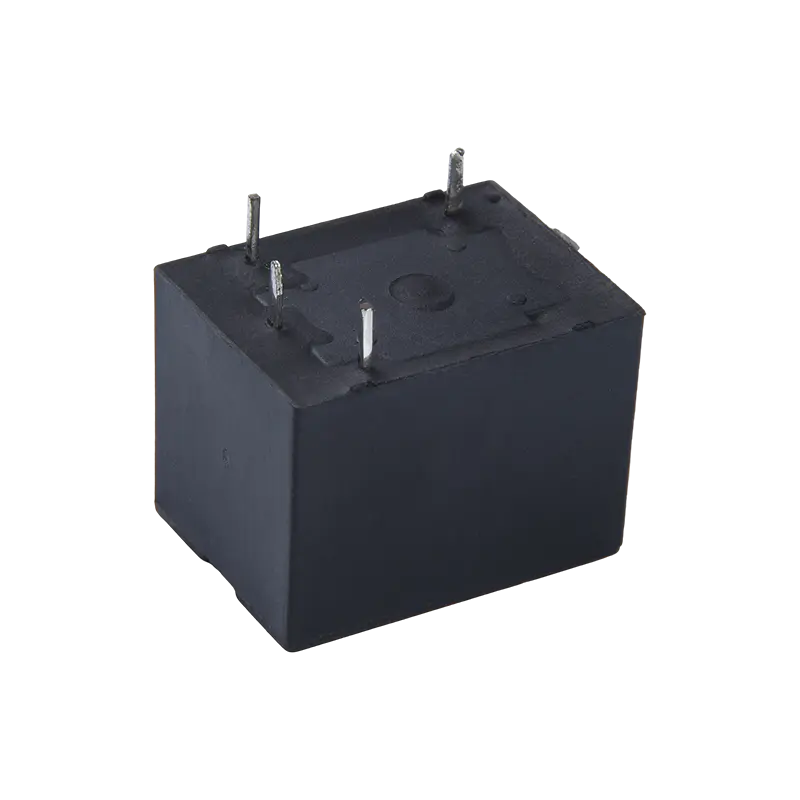

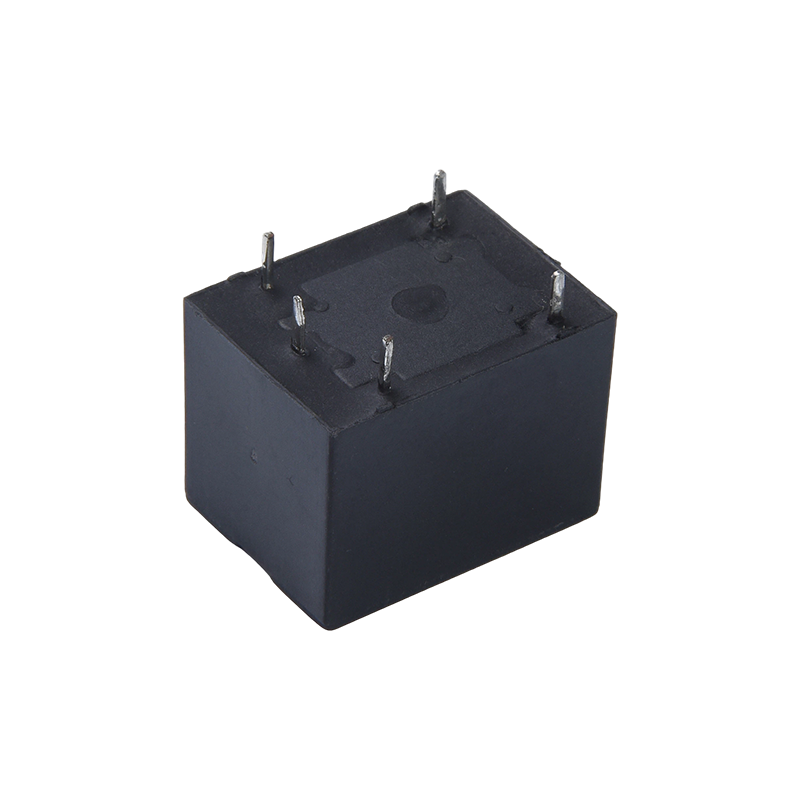

I. Funktioner
1. Kontaktformular: Giver en normalt åben og en overgangskontaktformular for at opfylde forskellige kredsløbsdesignkrav.
2. Installationsegenskaber: Bruger standard printkortstifter til nem PCB-montering, velegnet til automatiserede samlingsprocesser;
3. Emballeringsmuligheder: To emballeringsmuligheder er tilgængelige: plastforseglet og loddebestandig, for at passe til forskellige miljøkrav.
4. Kernestruktur: Bruger en enkelt- eller dobbeltspole magnetisk låsestruktur for at sikre langsigtet tilstandsbevarelse efter strømsvigt.
II. Kernefunktioner og relevante scenarier
1. Kernefunktion: Opnår nul-effekt kredsløbskobling, giver automatisk kobling og signalisolering og opretholder den aktuelle tilstand, efter at kontrolstrømmen er slukket, velegnet til langtidsholdende applikationer.
2. Smart Grid Field: Gælder for scenarier såsom elmåling og fjernbetjeningskontakter, hvilket muliggør lav-effekt, præcis kontrol;
3. Nyt energifelt: Kan bruges i nyt energiudstyr såsom solcelle-invertere, hvilket sikrer en stabil kredsløbstilstand.
4. Industrielle og hjemmeområder: Velegnet til industriel automatisering, smarte hjem, lysstyring og andre scenarier;
5. Instrumenteringsfelt: Gælder for kredsløbsstyringsforbindelserne for forskellige instrumenter og målere. III. Udnyttelse af Core Advantages
1. Nul strømforbrug Fordel: Bevarer den nuværende tilstand efter et strømsvigt, opnår nul strømforbrug switching, velegnet til lav-strøm applikationer.
2. Høj kontakt switching kapacitet: 15A kontakt switching belastning, velegnet til medium og høj effekt kontrol behov;
3. Fleksibel installation og valg: Ultra-lille størrelse, standard PCB-stifter og flere pakkemuligheder, velegnet til tæt installation og forskellige miljøer;
4. Miljøoverholdelse: Overholder RoHS-standarder og opfylder kravene til miljøvenlige produkter;
5. Stærk scenespecificitet: Særligt velegnet til fjernbetjening og langsigtede vedligeholdelsesscenarier, med enestående alsidighed og praktisk anvendelighed.
Kontakt parametre
| Kontakt konfiguration | 1A | 1C |
| Kontakt modstand | 100 mΩ (1A 6VDC) |
| Kontaktmateriale | AgSnO2, AgCdO |
| Kontaktbelastning (resistiv) | 10A 277VAC/28VDC |
| Maksimal koblingsspænding | 277VAC / 30VDC |
| Maksimal skiftestrøm | 15A | 10A |
| Maksimal koblingseffekt | 2500VA |
| Mekanisk holdbarhed | 1×10⁷ cyklusser |
| Elektrisk holdbarhed | 5×10⁴ cyklusser |
| Parameter | Specifikation |
| Isoleringsmodstand | 100MΩ (500VDC) |
| Dielektrisk modstå spænding | Mellem kontakt og spole | 1500VAC i 1 min |
| Mellem åbne kontakter | 750VAC i 1 min |
| Driftstid (ved nominel spænding) | ≤5ms |
| Frigivelsestid (ved nominel spænding) | ≤5ms |
| Chok | Stabilitet | 100m/s² (10g) |
| | Styrke | 1000 m/s² (100 g) |
| Vibration | 10Hz~55Hz, 1,5mm dobbelt amplitude |
| Fugtighed | 35%~85% RH |
| Temperaturområde | -40°C ~ 85°C |
| Terminaltype | PCB type |
| Vægt | Cirka 10g |
| Emballagetype | Plastforseglet type, loddebestandig type |
Bemærkninger:
(1) Alle ovenstående værdier er begyndelsesværdier;
Shengyuan Relæ
Spole parametre
| Nominel spoleeffekt | Enkelt spole ≤550mW |
| Dual Coil ≤750mW |
Tabel med spolespecifikationer 23℃
| Nominel spænding (VDC) | Indstil/nulstil spænding (VDC) | Pulsbredde (ms) | Dobbelt spole modstand (Ω±10%) | Enkelt spole modstand (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Sikkerhedscertificeringer
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
| 1C | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |

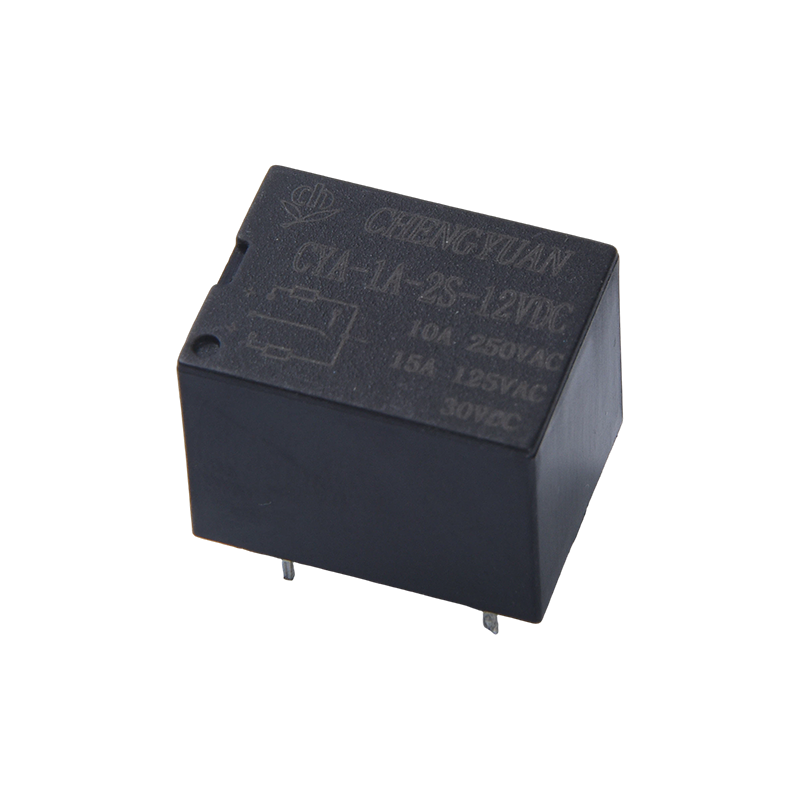

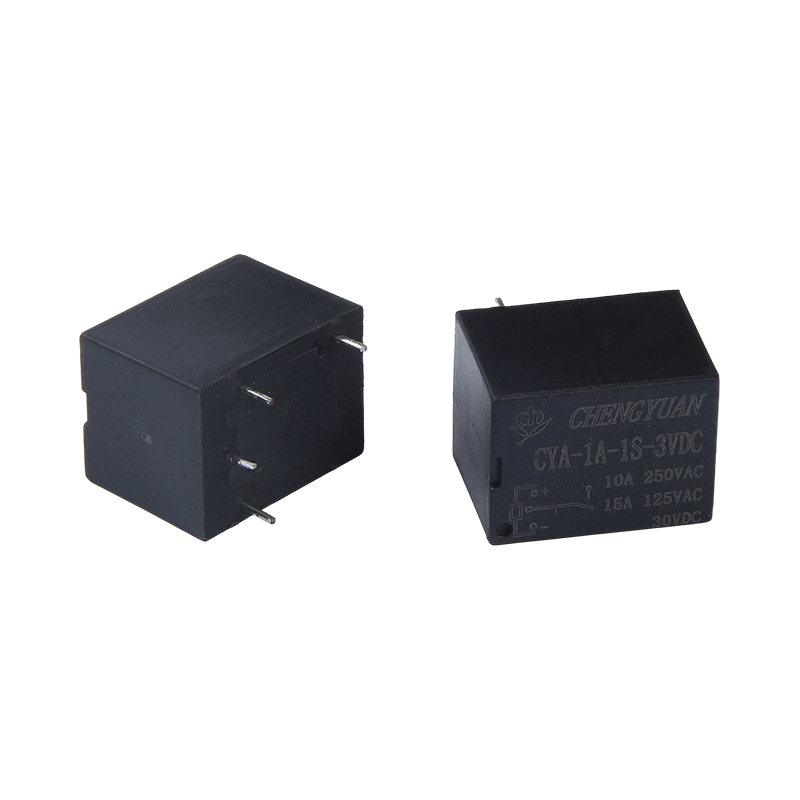

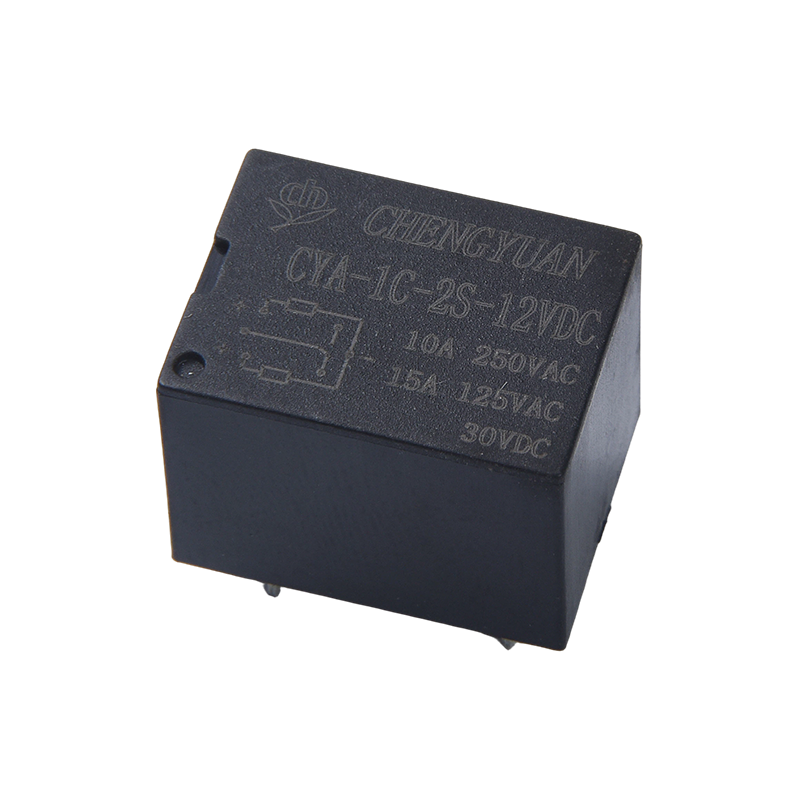

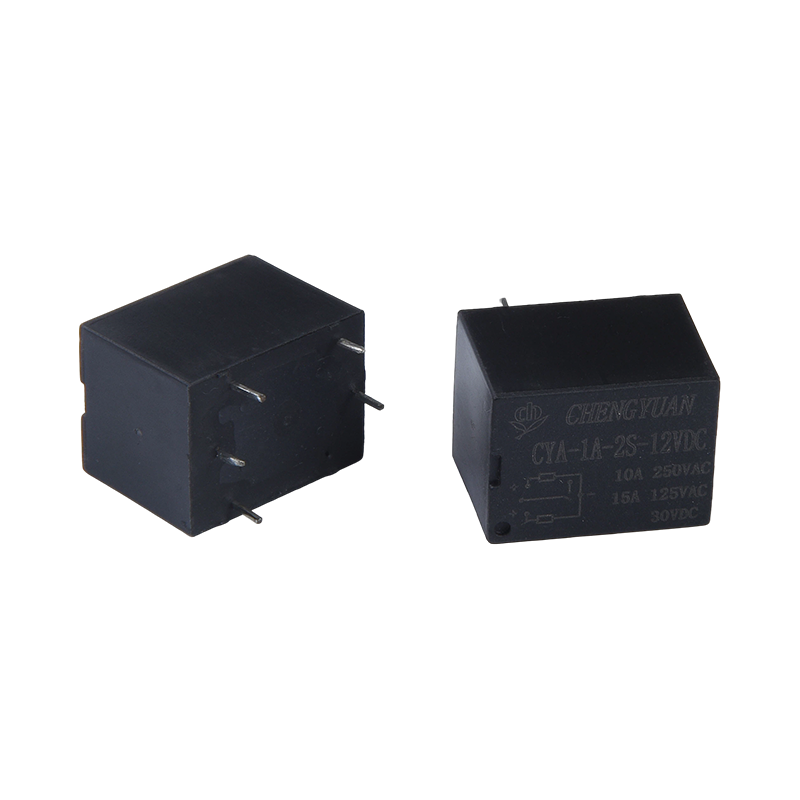

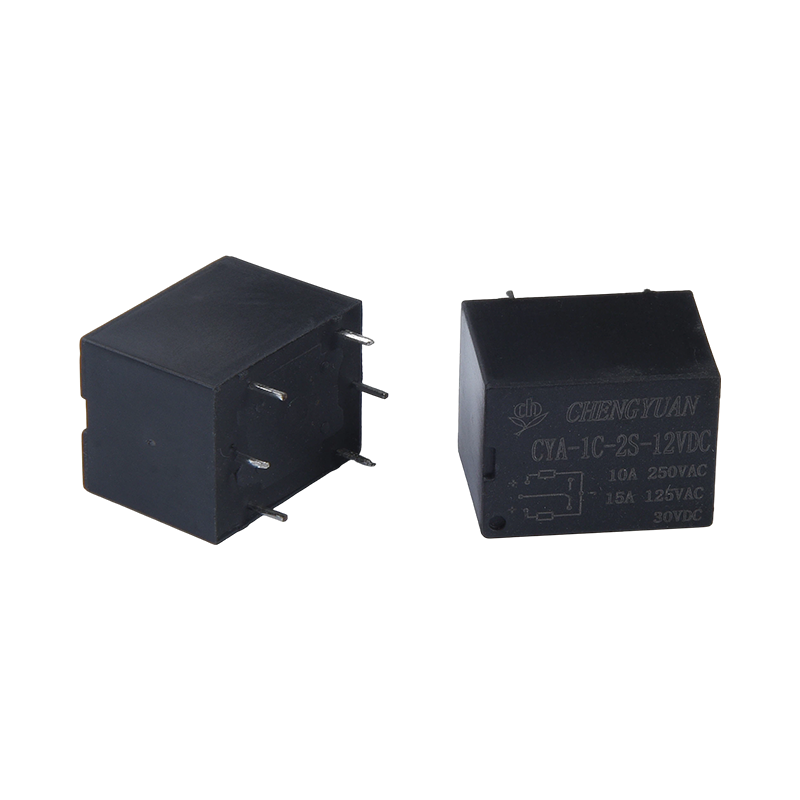

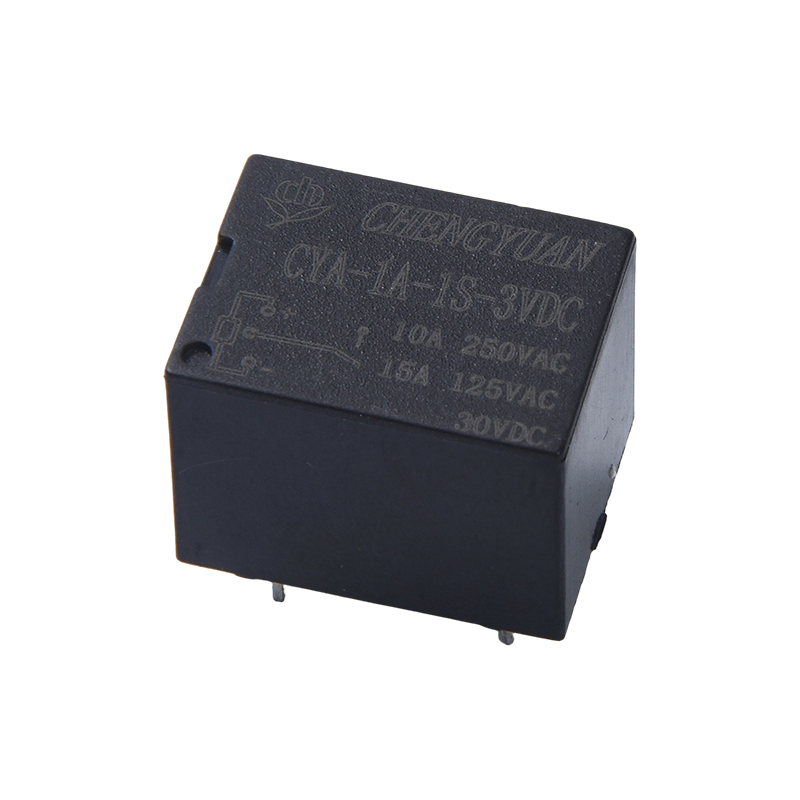

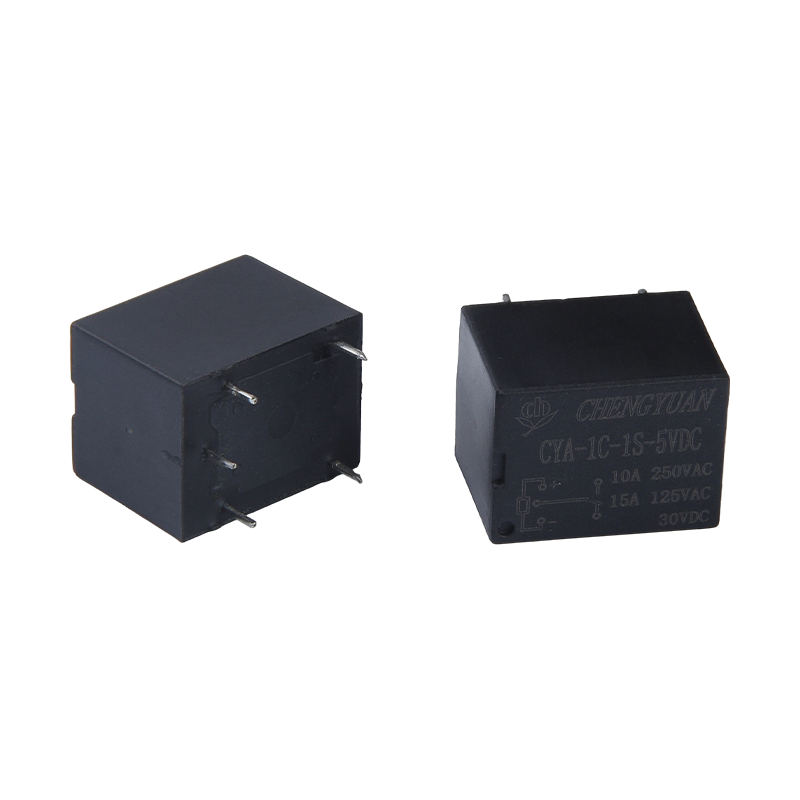

Eksempel på bestillingsmærke
Relæmodel(1)CYA
Spolespænding 3 5 6 9 12 18 24 48VDC
Kontaktformular 1A: Et sæt normalt åbne 1C: Et sæt omskifter
Spoleform 1S: enkelt spole 2S: dobbelt spole
Kontaktmateriale T: AgSnO2, Ingen: AgCdO
Bemærkninger: (1) I et miljø, der indeholder skadelige gasser såsom H2S, SO2, NO2, osv., anbefales det at bruge plastforseglede produkter, og venligst udføre test og bekræftelse i faktisk brug; når generel rengøring ikke er påkrævet, anbefales det
Det anbefales at prioritere flux-resistente produkter;
(2) Dette produkt er et miljøvenligt produkt. Marker venligst det tilsvarende funktionsnummer ved bestilling, hvor (551) angiver RoHS-overensstemmelse (kontakter indeholder cadmium), og (555) angiver RoHS-overensstemmelse (kontakter indeholder ikke cadmium).
