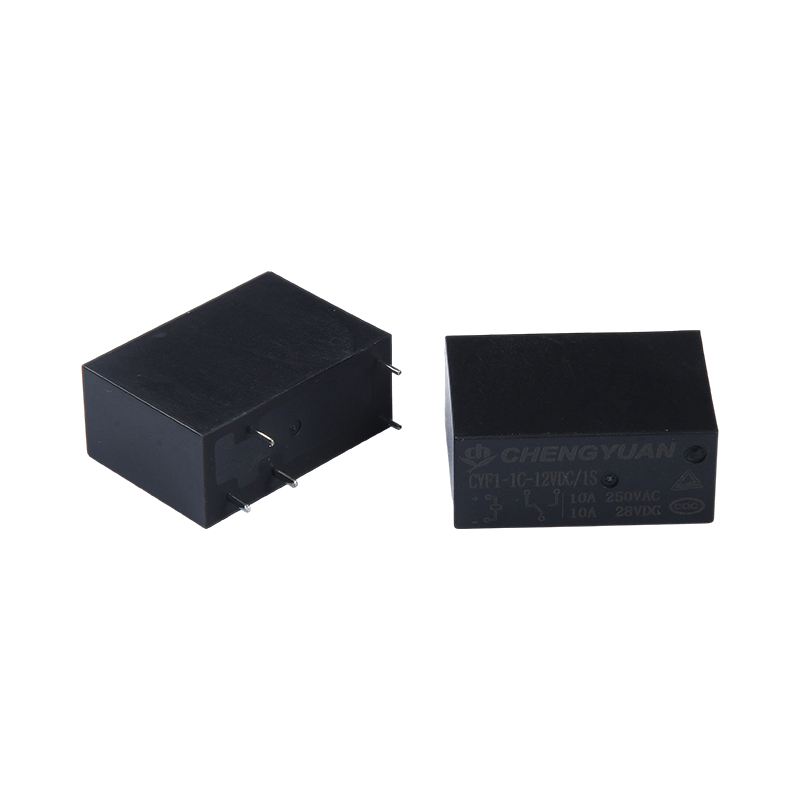

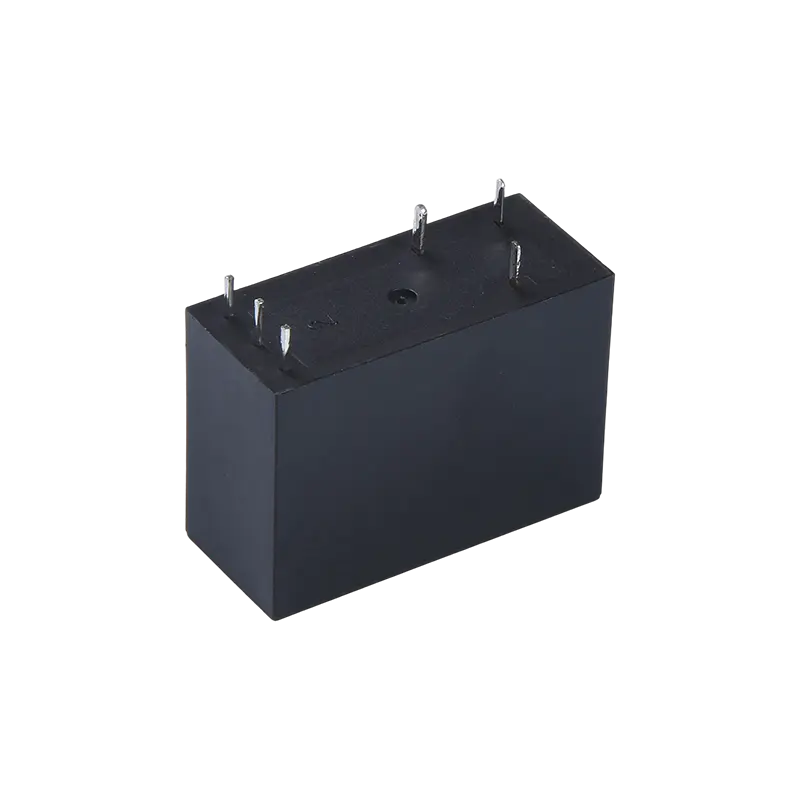

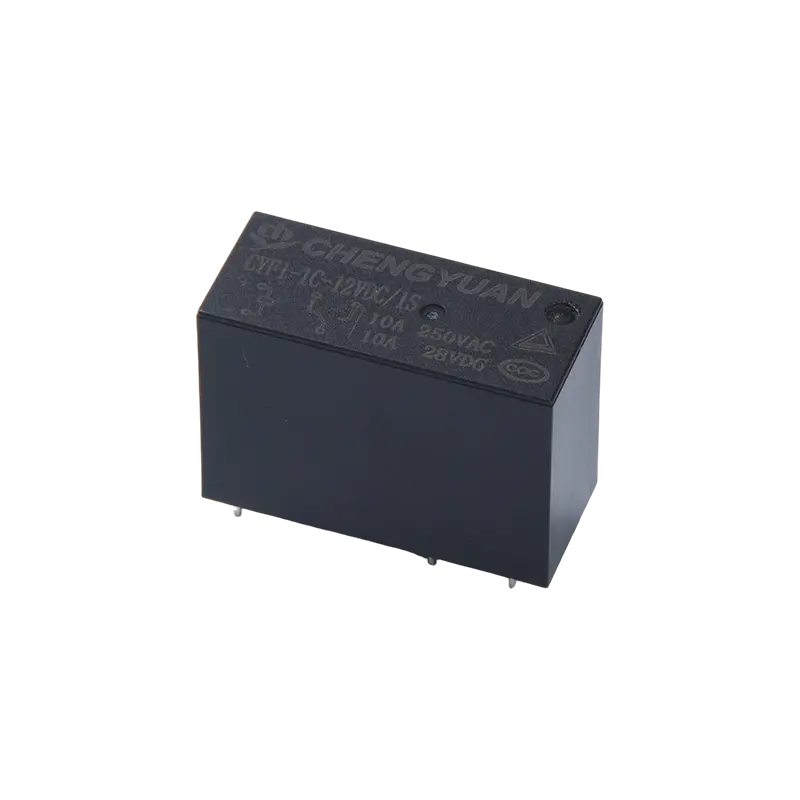

Produktfordele:
• Nul statisk strømforbrug: Ved at bruge det magnetiske låseprincip opretholdes kontakttilstanden uden kontinuerlig strømforsyning efter aktivering, hvilket reducerer systemets standby-strømforbrug betydeligt.
• Høj belastning, kompakt design: Opnår en maksimal kontaktomskiftningskapacitet på 16A i en ultra-lille pakke, der tilbyder høj effekttæthed og sparer PCB-plads.
• Power-Off State Memory: Kontaktpositionen forbliver uændret efter strømsvigt, og den oprindelige tilstand bibeholdes uden kørsel ved strømgenoprettelse, velegnet til backup-kredsløb eller sikkerhedslåse.
Funktioner:
• Maksimal 16A kontaktkoblingskapacitet
• Fås i enkeltpolede og dobbeltpolede skiftekontaktkonfigurationer
• Ultra-lille størrelse, standard PCB-stifter
• Fås i forseglede og fluxsikre typer
• Miljøvenligt produkt (ROHS-kompatibelt)
• Dimensioner: (28,9*12,6*20,6)mm
Hovedapplikationer:
• Smarte målere og energistyring: Bruges til fjernstyring af skift i forudbetalte målere og smarte afbrydere, hvilket opnår lavt strømforbrug gennem magnetisk låsning.
• Energibesparende apparater: Integreret i hovedstrømstyringen af apparater såsom klimaanlæg og vandvarmere for at reducere standby-strømforbrug og opfylde energieffektivitetsstandarder.
• Uafbrydelige strømforsyninger og energilagring: Anvendes i udgangskoblingskredsløbene på UPS og fotovoltaiske invertere, hvilket sikrer systemkontinuitet ved at opretholde tilstanden under strømafbrydelser.
• Sikkerheds- og brandbeskyttelsessystemer: Anvendes i alarmsystemer og nødbelysningskontrolkredsløb for at sikre pålidelig kontaktstatus under pludselige strømsvigt.
Kontakt parametre
| Kontakt konfiguration | 1A/1C | 2A/2C |
| Kontakt modstand | < 50 mΩ (1A 6VDC) |
| Kontaktmateriale | AgSnO2, AgCdO |
| Kontaktbelastning (resistiv) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maksimal koblingsspænding | 250VAC / 28VDC |
| Maksimal skiftestrøm | 20A/16A/10A | 8A/5A |
| Maksimal koblingseffekt | 5000VA/480W | 1200VA/150W |
| Mekanisk holdbarhed | 1×10⁷ cyklusser |
| Elektrisk holdbarhed | 1×10⁵ cyklusser |
Spole parametre
| Nominel spoleeffekt - | Single Coil 540mW |
| Dual Coil ≦1W (effekt varierer efter specifikation) |
| Spole temperaturstigning | 26°C (47°F) ved nominel spænding |
| Maksimal temperatur | 130°C (266°F) |
Tabel med spolespecifikationer
| Nominel spænding (VDC) | Indstil/nulstil spænding (VDC) | Pulsbredde (ms) | Dobbelt spole modstand (Ω±10%) | Enkelt spole modstand (Ω±10%) |
| Spole 1 | Spole 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Præstationsparametre
| Isoleringsmodstand | 100MΩ (500VDC) |
| Dielektrisk modstå spænding | Mellem kontakt og spole | 5000VAC i 1 min |
| Mellem åbne kontakter | 750VAC i 1 min |
| Driftstid (ved nominel spænding) | ≤10 ms |
| Frigivelsestid (ved nominel spænding) | ≤5ms |
| Chok | Stabilitet | 100m/s² (10g) |
| Styrke | 1000 m/s² (100 g) |
| Vibration | 10Hz~55Hz, 1,5mm dobbelt amplitude |
| Fugtighed | 35%~85% RH |
| Temperaturområde | -40°C ~ 85°C |
| Terminaltype | PCB type |
| Vægt | Cirka 10g |
| Emballagetype | Plastforseglet type, loddebestandig type |
Sikkerhedscertificeringer
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Eksempel på bestillingsmærke
Relæ model CYF
Spolespænding 5 6 9 12 18 24 48 VDC
Kontaktformular 1A: en gruppe af normalt åbne, 1C: en gruppe af konverteringer, 2A: to grupper af normalt åbne, 2C to grupper af konverteringer
Spoleform 1S: enkelt spole 2S: dobbelt spole
Kontaktmateriale T: AgSnO2, Ingen: AgCdO
Bemærkninger: (1) I et miljø, der indeholder skadelige gasser såsom H2S, SO2, NO2, osv., anbefales det at bruge plastforseglede produkter, og venligst udføre test og bekræftelse i faktisk brug; når generel rengøring ikke er påkrævet, anbefales det
Det anbefales at prioritere flux-resistente produkter;
- Dette produkt er et miljøvenligt produkt. Marker venligst det tilsvarende funktionsnummer ved bestilling, hvor (551) angiver RoHS-overensstemmelse (kontakter indeholder cadmium), og (555) angiver RoHS-overensstemmelse (kontakter indeholder ikke cadmium).
Ledningsdiagram, monteringshul størrelse enhed: mm
(1) Dimensionstolerancer er ikke specificeret for nogle ydre dimensioner af produktet. Når de udvendige mål er ≤1 mm, er tolerancen ±0,2 mm; når de udvendige mål er mellem 1~5 mm, er tolerancen ±0,3 mm.
Når den samlede størrelse er >5 mm, er tolerancen ±0,4 mm;
(2) Monteringshullets dimensioner uden dimensionstolerance er ±0,1 mm.
Ting at bemærke:
- Fabrikstilstanden for det magnetiske låserelæ er nulstillingstilstanden, men på grund af faktorer såsom påvirkning under transport eller installation af relæet, kan det ændre sig til handlingstilstand. Derfor, når du bruger (strømforsyning
Når du er tilsluttet, skal du nulstille den til handlingstilstanden eller nulstil efter behov.
- For at sikre, at det magnetiske låserelæ virker eller nulstiller, skal magnetiseringsspændingen, der påføres spolen, nå den nominelle spænding, og pulsbredden skal være større end 5 gange aktions- eller nulstillingstiden. Gør ikke
Når du tilfører spænding til handlingen og nulstiller spolerne, må du ikke anvende spænding til spolerne i lang tid (mere end 1 minut).
- Hold produktet væk fra stærke magnetiske felter under produkttransport, opbevaring og påføring for at undgå ændringer i driftsspænding og nulstilling af spænding.
