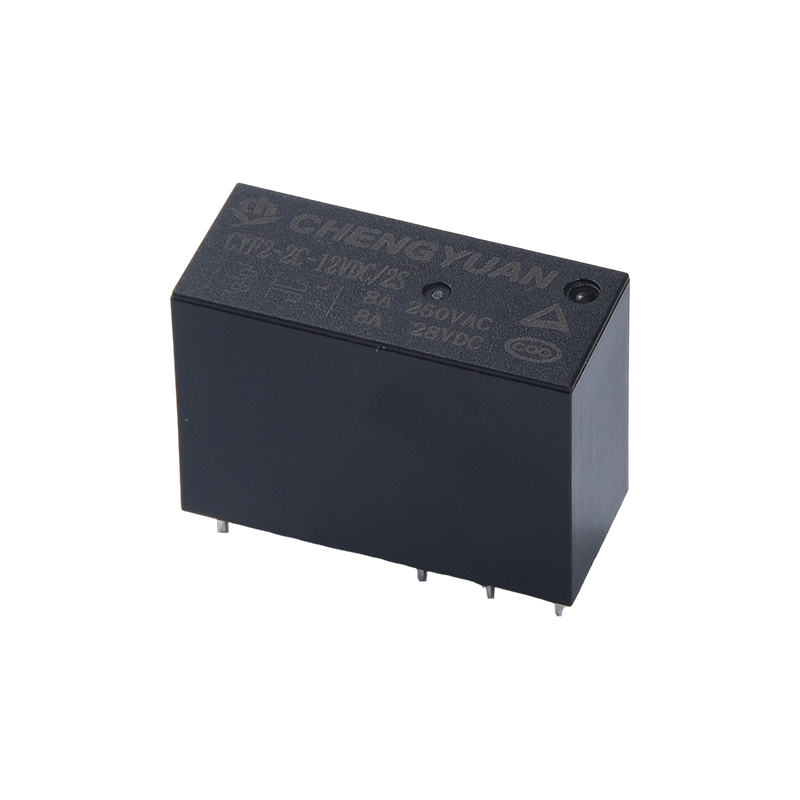

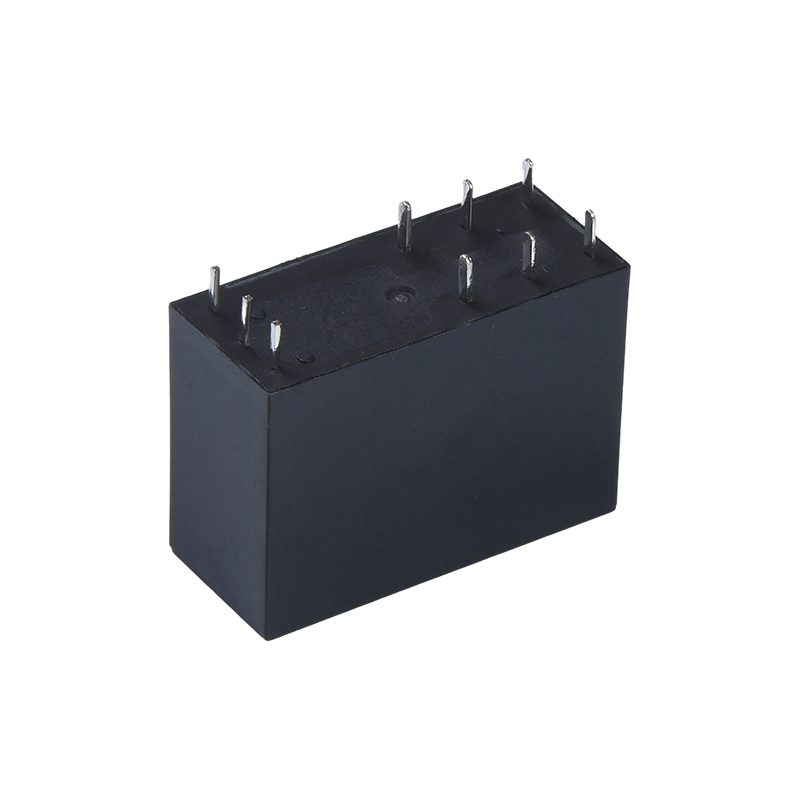

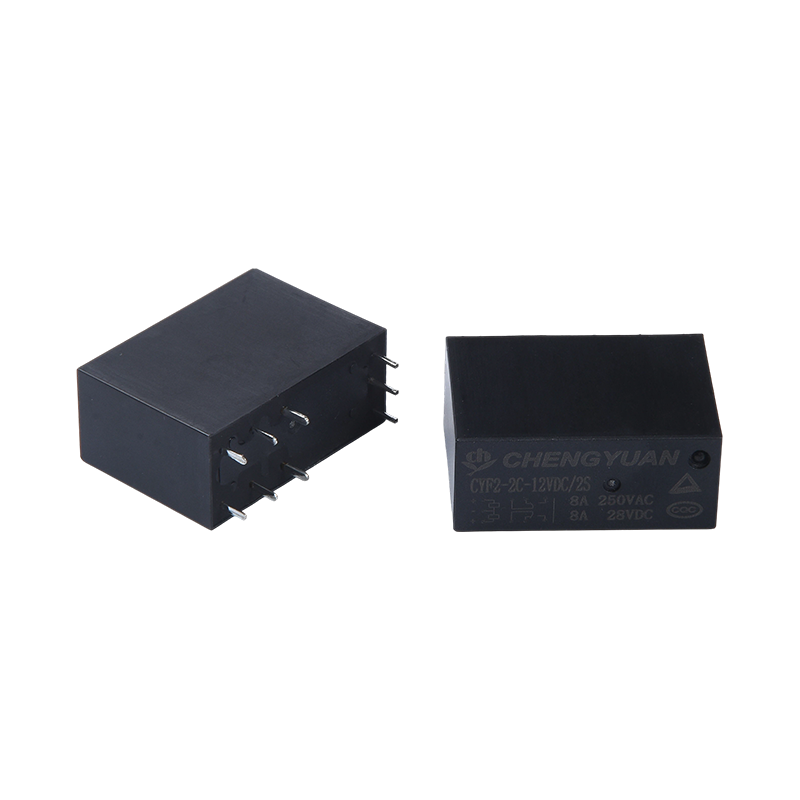

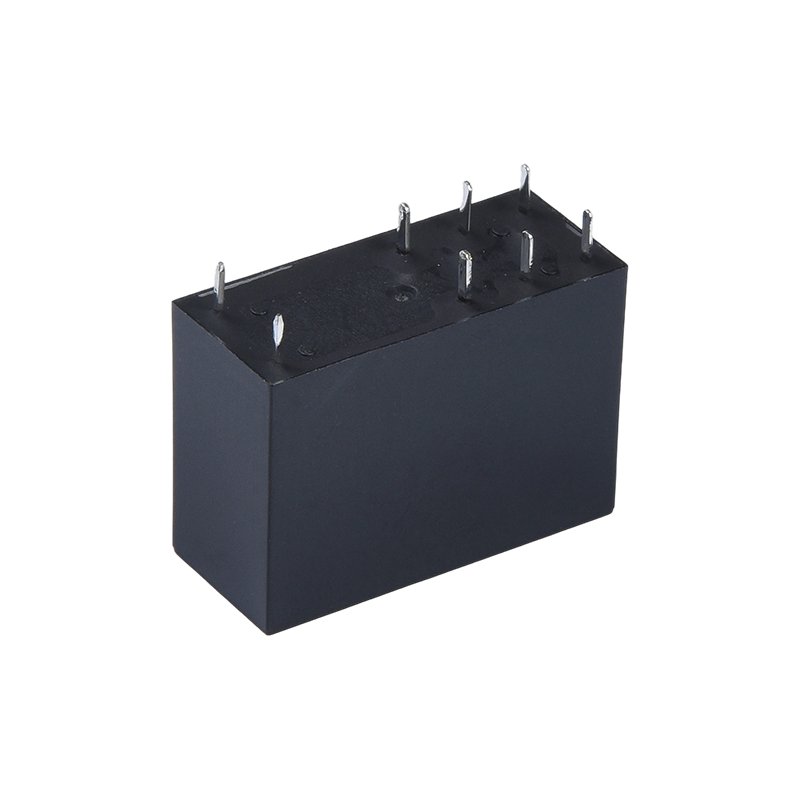

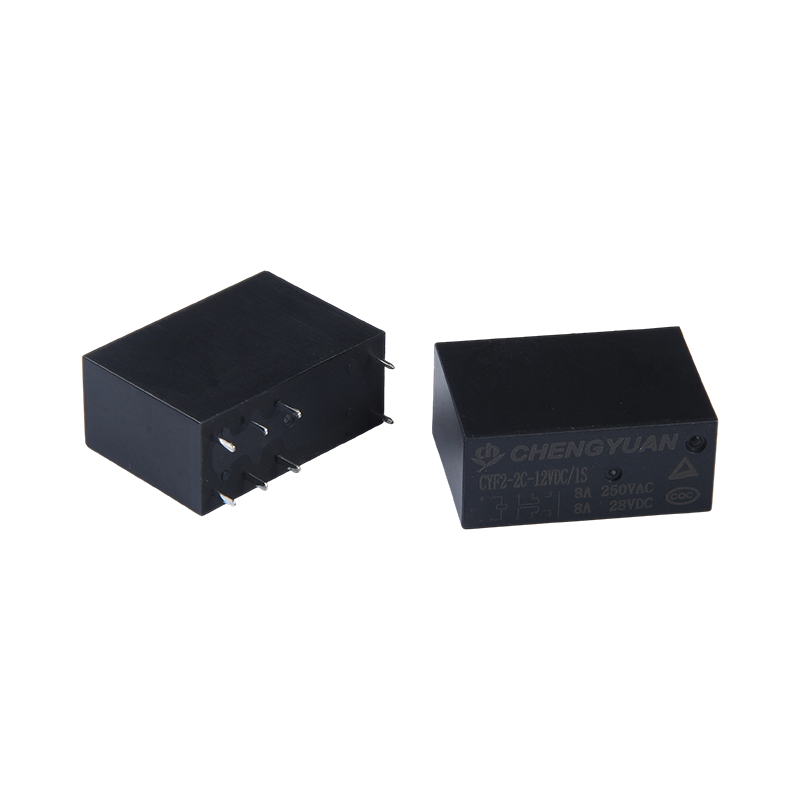

Funktioner:
1. Magnetisk låsefunktion: Bruger pulsexcitation; spolen bruger kun strøm i koblingsmomentet, og kontakttilstanden er selvlåst efter strømafbrydelse, hvilket reducerer systemets energiforbrug betydeligt.
2. High Load Switching: Kontakter understøtter 8A strømskifte, der opfylder behovene for højeffektstyring af husholdningsapparater såsom klimaanlæg og mikrobølgeovne.
3. Højmodståelig spændingsisolering: Modstandsspændingen mellem spolen og kontakterne når 5000V, hvilket giver fremragende elektrisk isoleringsydelse og sikrer kontrolkredsløbets sikkerhed.
4. Kompakt design: Lille størrelse og kompakt struktur, ideel til højdensitetsmontering på printplader.
5. Bredt spændingsspoleområde: Tilbyder forskellige spolespecifikationer fra 3VDC til 48VDC, tilpasset forskellige styrespændinger.
6. Sikkerhedscertificering: TUV og CQC certificeret, i overensstemmelse med internationale sikkerhedsstandarder.
Typiske applikationer:
1. Kommunikationsudstyr: Anvendes i kommunikationsbasestationer og koblingsudstyr til laveffektkredsløbskobling og signalrouting.
2. Husholdningsapparater: Velegnet til klimaanlæg, mikrobølgeovne og andet udstyr som en energibesparende strømkontrolkontakt.
3. Sikkerhedsudstyr: Anvendes i sikkerhedsalarmsystemer og adgangskontrol for at sikre, at den oprindelige låse- eller alarmtilstand bibeholdes selv i tilfælde af strømafbrydelse.
4. Kontorudstyr: Anvendes i kontorautomatiseringsudstyr, såsom kopimaskiner og printere, for at reducere strømforbruget i standby.
Kontaktdata
| Type | CYA |
| Kontaktmateriale | Sølvlegering |
| Kontaktmodstand | 100 mΩ maks. (ved 1A 16VDC) |
| Nominel belastning (resistiv belastning) | 10A250VAC |
| Maks. skifte strøm | 15A |
| Maks. skiftespænding | 250VAC |
| Maks. skifte strøm | 2500VA |
| Min. skiftende belastning | 6V 1A |
Karakteristika
| Driftstid (ved nominel spolespænding) | 8 ms Max. ( Ingen diode) |
| Frigivelsestid | 5ms Max. ( Ingen diode) |
| Isoleringsmodstand | Min 1000 MΩ (ved 500 VDC) |
| Dielektrisk styrke | Mellem åbne kontakter: 750VAC, 50/60Hz i 1 min |
| Mellem spole og kontakt: 1500VAC, 50/60Hz i 1 min. |
| Vibrationsmodstand | Destruktiv | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Funktionel | 10-55 Hz, ved dobbelt amplitude på 1,5 mm |
| Stødmodstand | Funktionel | 10G min |
| Destruktiv | 10G min |
| Udholdenhed | Mekanisk udholdenhed (10800 ops./t) | 10.000.000 ops. (ved rumtemperatur) |
| Elektrisk udholdenhed (360 ops./t) | 100.000 operationer (ved stuetemperatur) |
| Omgivelsestemperatur | -40℃~85℃( ingen kondensering) |
| Vægt | Ca. 8,5 g |
Spoledata (ved 20 ℃)
| Nominel spænding (VDC) | Nominel i drift nuværende ±10 %(mA) | Spolemodstand ±10 %(Ω) | Nominel operating magt | Driftsspænding (Maks.) | Slip spænding (Min.) | Maks. tilladt spænding |
| 3 | 120 | 25 | Cirka 0,36W | 75 % af nominel spænding | 5 % af det nominelle spænding | 130 % af den nominelle spænding |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Dataene vist ovenfor er begyndelsesværdier. Brug ikke den maksimalt tilladte spænding på spolen i mere end 10 minutter for at undgå overophedning af spolen.
Dispositionsdimension, Koblingsdiagram, PCB layout (Enhed: mm)
Karakteristiske kurver
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Antal poler: 1-1 pol
3: Kontakt Arrangement: C Fra C ; H Fra A ; B Fra B
4: Nominel spænding: 3,5,6,9,12,18,24,48VDC
5: Indkapslingsfarve: T -Hvid; H-Sort; L-blå 6: Spoleeffekt: D-0,45W L-0,36W
7: Beskyttende konstruktion: S-Flux-sikret,
SH- Forseglet type vaskbar
8: Speciel parameter: Ingen standardtype
Bogstav eller tal - Særligt krav
(1): Fluxsikre relæer kan ikke bruges i miljøet med forurenende stoffer som H2S, SO2, NO2, støv osv.
(2): Vandrensning eller overfladebehandling foreslås ikke, efter at de fluxsikre relæer er samlet på printkortet.
(3): Kundespecifikke krav (XX) vil blive evalueret af vores virksomhed og derefter markeret med karakteristiske symboler.
